La integración de sistemas de automatización industrial a menudo requiere la comunicación entre computadoras portátiles o PCs industriales y Controladores Lógicos Programables (PLCs). En el contexto de la tecnología Profibus, los adaptadores Siemens CP5511 y CP5512, que utilizan la interfaz PCMCIA, son herramientas fundamentales para establecer estas conexiones. Estos adaptadores permiten la comunicación a través de los protocolos PROFIBUS DP (Decentralized Periphery) y MPI (Multi-Point Interface), facilitando la interacción con PLCs S7 y otros nodos Profibus. Este artículo se adentra en la configuración detallada de pines y el cableado necesario para establecer conexiones directas entre estos adaptadores y los dispositivos de destino, abarcando tanto configuraciones punto a punto como topologías de bus multidrop.
Hardware Clave para la Conexión Profibus
Los adaptadores Siemens CP5511 y CP5512 son los componentes centrales para la conectividad de una computadora portátil o PC industrial a una red Profibus.
- CP5511: Este adaptador PROFIBUS de tipo PCMCIA (Tipo I/II) soporta una velocidad máxima de datos de 12 Mbps y utiliza la interfaz RS-485.
- CP5512: Similar al CP5511, este adaptador PROFIBUS de tipo PCMCIA (Tipo II) también opera a una velocidad máxima de 12 Mbps sobre RS-485.
Ambos adaptadores presentan un conector hembra D-sub de 9 pines (comúnmente conocido como DB9) en su soporte. Para las conexiones en el campo industrial, se requiere un cable específico. Siemens ofrece cables preensamblados como el 6ES7 901-0BF00-0AA0, que actúa como un cable adaptador de PCMCIA a DB9, o se puede optar por la fabricación de un cable personalizado con el conector DB9 adecuado.

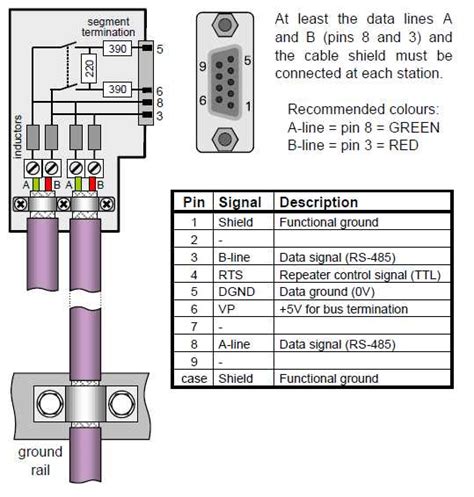

Asignación de Pines del Cable Profibus y Conector DB9
La correcta asignación de pines es crucial para asegurar una comunicación fiable. La siguiente tabla detalla la correspondencia entre los pines del conector DB9 y las señales Profibus, incluyendo los colores de cable estándar de Siemens para una fácil identificación:
| Pin DB9 | Señal | Función | Color del Cable (Estándar Siemens) |
|---|---|---|---|
| Pin 3 | RxD/TxD-P (Línea B) | Datos Positivos (RS-485 +) | Verde |
| Pin 8 | RxD/TxD-N (Línea A) | Datos Negativos (RS-485 -) | Rojo |
| Pin 2 | CNC-PWR (Blindaje) | Tierra Protectora / Blindaje del Cable | Blindaje/Malla |
| Pin 5 | DGND | Tierra de Datos (aislado) | - |
| Pin 1, 4, 6, 9 | - | Reservado/NC (No Conectado) | - |
Es importante notar que los pines 1, 4, 6 y 9 del conector DB9 no se utilizan en una conexión estándar Profibus DP. La tierra de datos (DGND) en el Pin 5 puede ser relevante en ciertas configuraciones avanzadas o para el diagnóstico, pero para la mayoría de las conexiones punto a punto o multidrop, los pines 2, 3 y 8 son los fundamentales.
Configuración de Cableado para Conexiones Profibus
La forma en que se conectan los cables entre el host (el adaptador PCMCIA) y el dispositivo de destino (PLC u otro nodo Profibus) determina el tipo de red.
Conexión Punto a Punto o Multidrop Básica
Para una conexión directa entre dos dispositivos, o para iniciar una configuración multidrop, el cableado se realiza de la siguiente manera:
- Línea de Datos 1 (Línea B): Conecte el Pin 3 del conector DB9 del host al Pin 3 del conector DB9 del dispositivo de destino.
- Línea de Datos 2 (Línea A): Conecte el Pin 8 del conector DB9 del host al Pin 8 del conector DB9 del dispositivo de destino.
- Blindaje: Conecte el Pin 2 del conector DB9 del host al Pin 2 del conector DB9 del dispositivo de destino. Alternativamente, el blindaje puede conectarse a la tierra del chasis del equipo, una práctica que muchos profesionales prefieren por su efectividad en la mitigación de bucles de tierra.
Topología Multidrop (Bus) Profibus
Profibus permite conectar múltiples dispositivos en un único segmento de bus, conocido como topología multidrop. Este estándar soporta hasta 32 nodos por segmento. Para implementar una red multidrop:
Cableado: Utilice cable de especificación Profibus (Tipo A, con una impedancia característica de 150Ω) para todas las conexiones entre nodos.
Terminación del Bus: Es fundamental terminar ambos extremos físicos del bus con resistencias de 220Ω. Estas resistencias se conectan entre la Línea B (Pin 3) y la Tierra de Datos (Pin 5), y entre la Línea A (Pin 8) y la Tierra de Datos (Pin 5). La resistencia de terminación asegura que las señales no se reflejen al final del bus, lo cual es crítico para la integridad de la comunicación.
Longitud del Segmento: La longitud máxima permitida para un segmento de bus Profibus varía significativamente con la velocidad de transmisión de datos (baud rate):
Velocidad en Baudios Longitud Máxima del Cable (Cable Tipo A) 9.6 kbps - 187.5 kbps 1000 m 500 kbps 400 m 1.5 Mbps 200 m 3 Mbps - 12 Mbps 100 m
Es importante destacar que la longitud máxima de 100 metros a 12 Mbps es una cifra teórica. En la práctica, para asegurar una comunicación robusta a altas velocidades, es prudente mantener las longitudes de cable lo más cortas posible y cumplir estrictamente con las pautas de instalación.
Consideraciones Críticas de Blindaje
El blindaje adecuado del cableado es un pilar fundamental para la operación fiable y sin errores de las redes Profibus, especialmente en entornos industriales ruidosos electromagnéticamente. Existen dos métodos principales para la conexión del blindaje:
- Método 1: Conexión del Pin 2 (Recomendado por IEC 61158): Este es el enfoque estándar definido por la norma IEC. Consiste en conectar directamente el blindaje del cable al Pin 2 en ambos extremos del conector DB9. Esta conexión proporciona una referencia de tierra dedicada para el blindaje, lo que ayuda a disipar el ruido electromagnético de manera efectiva.
- Método 2: Conexión a Tierra del Chasis: En este método, el blindaje del cable se conecta a la tierra física del chasis del equipo (la carcasa metálica) en lugar del Pin 2 del conector DB9. Esta práctica es muy común en instalaciones industriales y a menudo se reporta que resulta en menos fallas de comunicación, ya que puede ayudar a mitigar problemas relacionados con bucles de tierra.
Mejor Práctica: La consistencia es clave. Independientemente del método elegido, es vital mantener un enfoque de blindaje uniforme en todo el segmento del bus. Mezclar la conexión al Pin 2 con la conexión a tierra del chasis dentro del mismo segmento de red puede introducir bucles de tierra no deseados y provocar fallos de comunicación intermitentes o completos. La elección entre estos métodos a menudo depende de las características específicas del entorno industrial y de la experiencia previa del instalador.
REDES INDUSTRIALES Y PROTOCOLOS DE COMUNICACIÓN
Requisitos de Operación a 12 Mbps
Operar una red Profibus a su máxima velocidad de 12 Mbps impone requisitos más estrictos en cuanto a la calidad de la instalación y los componentes utilizados. Para garantizar un rendimiento óptimo y estable a esta alta velocidad, se deben seguir escrupulosamente las siguientes pautas:
- Tipo de Cable: Utilice exclusivamente cable Profibus Tipo A. Este cable está diseñado específicamente para altas velocidades y cuenta con doble blindaje para una máxima protección contra interferencias. La especificación del cable se detalla en la norma IEC 61158-2.
- Terminación del Bus: Asegure una terminación del bus impecable en ambos extremos. Esto implica el uso de resistencias de terminación adecuadas (generalmente 220Ω) correctamente conectadas.
- Longitud del Cable: Mantenga las longitudes de los cables de segmento por debajo de los 100 metros. Para una mayor fiabilidad, se recomienda acortar estas longitudes siempre que sea posible.
- Conectores: Emplee conectores aprobados por Profibus que incorporen terminación integrada. Estos conectores están diseñados para ofrecer una conexión robusta y minimizar las reflexiones de señal.
- Evitar Derivaciones: Evite el uso de derivaciones en T (T-connectors) o ramales sin terminar. Cada nodo debe conectarse directamente al bus principal para mantener la integridad de la señal.
Verificación de la Instalación
Una vez completado el cableado, es esencial realizar una serie de verificaciones para asegurar que la conexión se ha realizado correctamente y que la red está lista para operar:
- Continuidad del Cable: Utilice un multímetro para verificar la continuidad de las tres conexiones críticas: la Línea B (Pin 3), la Línea A (Pin 8) y el Blindaje (Pin 2). Asegúrese de que no haya interrupciones ni cortocircuitos entre los pines correspondientes en ambos extremos del cable.
- Resistencias de Terminación: Confirme visualmente o con un medidor de resistencia que las resistencias de terminación (220Ω) están presentes y correctamente conectadas en ambos extremos físicos del bus.
- Prueba de Comunicación: Utilice el software de ingeniería de Siemens, como Step 7 o TIA Portal, para intentar establecer una conexión en línea con el PLC a través de la interfaz Profibus/MPI.
- Diagnóstico del PLC: Revise el buffer de diagnóstico del PLC. Cualquier error de comunicación, fallo de red o problema de topología se registrará aquí, proporcionando pistas valiosas para la resolución de problemas.
Opciones Alternativas de Cableado y Conectores
Si bien el conector DB9 es común, especialmente en los adaptadores PCMCIA y en muchos PLCs, la industria Profibus también utiliza otros tipos de conectores, notablemente el M12 con codificación B, que es más robusto y adecuado para entornos de campo exigentes.
- Cables Preensamblados de Siemens: Para simplificar la instalación, Siemens ofrece una gama de cables Profibus preensamblados, como el 6XV1 830-0EH10 (Cable Estándar Profibus FC) y el 6XV1 830-3EH10 (Cable Flexible Profibus FC). Estos cables ya vienen terminados con conectores adecuados para diversas aplicaciones.
Los cables Profibus están diseñados con características específicas para garantizar la integridad de la señal en entornos industriales. El cable estándar Profibus DP, típicamente de color morado, utiliza una construcción de par trenzado blindado con una impedancia característica de 150 Ω. El blindaje, compuesto por una lámina de aluminio y una malla trenzada, es crucial para bloquear interferencias electromagnéticas de alta y baja frecuencia. La cubierta exterior, generalmente de PVC o TPU, ofrece protección mecánica y ambiental.

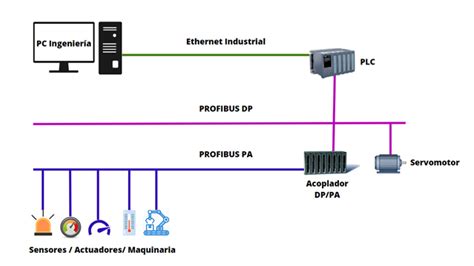

Para aplicaciones en áreas peligrosas o entornos que requieren mayor robustez, se utilizan cables específicos como los de Profibus PA (azul, 31.25 kbit/s, con alimentación a través del bus) o cables especiales para zonas peligrosas, con cubiertas resistentes y libre de halógenos. La especificación del cable Profibus se rige por el estándar internacional IEC 61158, que garantiza la interoperabilidad entre dispositivos de diferentes fabricantes y define parámetros eléctricos clave.
Documentación y Recursos Adicionales
Para una comprensión más profunda y detallada de la instalación y configuración de redes Profibus, se recomienda consultar la siguiente documentación:
- Publicación Siemens 2.1: Directrices de Instalación PROFIBUS.
- Comunicaciones Industriales - Especificación de Fieldbus.
- Instrucciones de Operación Siemens CP5511/CP5512 (6GK7 551-1/2AA00).
La correcta instalación de un conector de cable Profibus es tan importante como la elección del cable adecuado. Un proceso de instalación minucioso, que incluya la preparación correcta del cable, el pelado preciso del aislamiento y el crimpado seguro de los terminales, es fundamental para garantizar la fiabilidad y longevidad de la red de comunicación industrial. Herramientas como cortacables, pelacables, herramientas de crimpado y multímetros son esenciales para este proceso. La inspección visual y las pruebas de continuidad son pasos finales indispensables.
Profibus sigue siendo una tecnología relevante en la automatización industrial, y la correcta conexión de sus componentes, desde adaptadores como el CP5511/CP5512 hasta los dispositivos de campo, es la base para sistemas de control eficientes y robustos.
