La interconexión de dispositivos en entornos industriales es un pilar fundamental para la automatización y la eficiencia operativa. Dentro de este ecosistema, los switches Ethernet y los Controladores Lógicos Programables (PLCs) desempeñan roles cruciales. Comprender la norma Ethernet para la comunicación con PLCs es esencial para diseñar redes robustas, seguras y escalables que soporten las demandas de la industria moderna. Este artículo explora las diversas facetas de esta integración, desde los fundamentos de los switches hasta las aplicaciones más avanzadas y las consideraciones ambientales.
Fundamentos de los Switches Ethernet Industriales
Los switches Ethernet son dispositivos de red que conectan múltiples dispositivos, como PLCs, sensores, actuadores y estaciones de trabajo, dentro de una red local (LAN). A diferencia de los hubs, los switches dirigen el tráfico de datos de manera inteligente, enviando paquetes de datos únicamente al puerto de destino, lo que mejora la eficiencia y reduce las colisiones de red. En el ámbito industrial, los switches deben cumplir requisitos más estrictos que los de oficina, como la resistencia a temperaturas extremas, vibraciones, polvo y interferencias electromagnéticas.
Phoenix Contact ofrece una gama diversa de switches diseñados para satisfacer estas necesidades. Por ejemplo, la serie Managed Switch 2000 se presenta en variantes con 8 puertos RJ45 10/100/1000 MBit/s y también con 16 puertos RJ45 10/100/1000 MBit/s. Estos switches están diseñados para operar en un amplio rango de temperatura ambiente de servicio de -40 °C a 70 °C, con una tensión de alimentación de 12 V DC. Su índice de protección es IP20, lo que indica protección contra objetos sólidos mayores de 12.5 mm, pero no contra el agua.
Para aplicaciones que requieren una mayor robustez y fiabilidad en condiciones ambientales adversas, la nueva serie FL SWITCH 5900 se destaca por ofrecer un alto rendimiento de datos, amplias funciones de seguridad y modernos mecanismos TSN (Time-Sensitive Networking). Los switches de capa 2 de la gama Raptor están diseñados para un funcionamiento fiable incluso en condiciones ambientales extremas.
Clases de Switches: Gestionados vs. No Gestionados
Una distinción fundamental en el mundo de los switches es entre los gestionados y los no gestionados.

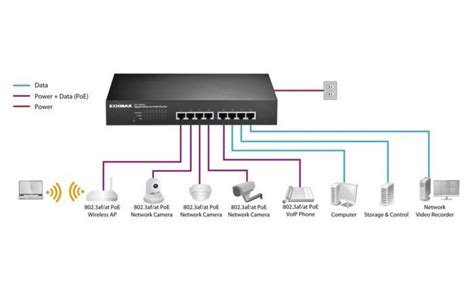

Los switches no gestionados son la opción más sencilla y económica. Ofrecen funcionalidad plug-and-play, lo que significa que se conectan y funcionan sin necesidad de configuración. Son ideales para redes pequeñas y simples donde no se requieren funciones avanzadas de gestión o seguridad. Los switches Power over Ethernet (PoE) no gestionados son una variante interesante, ya que permiten suministrar energía y datos a hasta ocho equipos terminales con el mismo cable Ethernet. Esto simplifica la instalación de dispositivos como cámaras de seguridad o puntos de acceso Wi-Fi en ubicaciones remotas sin necesidad de una fuente de alimentación separada. Los switches no gestionados en formato REG son particularmente útiles para la integración directa en los armarios de distribución de la instalación eléctrica gracias a su instalación sencilla y que ahorra espacio. Los switches no gestionados industriales de Phoenix Contact se caracterizan por un número de puertos variable y un diseño estrecho. Para aplicaciones estándar, los switches no gestionados de la serie 1000 convencen por su diseño compacto y las posibilidades de montaje flexibles. Las variantes 1100 de esta serie también ofrecen velocidades de transmisión en el rango de los Gigabits.
Por otro lado, los switches gestionados ofrecen un control mucho mayor sobre la red. Permiten configurar y monitorizar la red, implementar funciones de seguridad avanzadas como VLANs (Virtual Local Area Networks) y QoS (Quality of Service), y diagnosticar problemas de manera más efectiva. Los switches gestionados de las familias 2000 y 5900 de Phoenix Contact ofrecen una gestión rentable de su red Ethernet gracias a su sencilla puesta en servicio y a su amplia gama de variantes.
Funcionalidades Avanzadas y Aplicaciones Específicas
La complejidad de las redes industriales modernas a menudo requiere funcionalidades más allá de la simple conmutación.
Para aplicaciones que requieren una conexión sencilla de máquinas o instalaciones con el mismo rango de direcciones IP a la red superpuesta, las variantes NAT (Network Address Translation) de la familia 2000 garantizan esta funcionalidad de enrutamiento. Esto es particularmente útil para segmentar redes o para conectar diferentes subredes sin conflictos de direcciones IP.
La industria energética y las infraestructuras críticas presentan desafíos únicos debido a la necesidad de alta disponibilidad y fiabilidad. Los switches Raptor modulares están diseñados específicamente para satisfacer las elevadas exigencias de la industria energética y de infraestructuras críticas. Su modularidad permite adaptar la configuración a las necesidades específicas de cada instalación, garantizando la redundancia y la resiliencia de la red.
Para aplicaciones de infraestructuras, los switches gestionados de las series 3000 y 4000 son la opción ideal. Estos switches suelen ofrecer características avanzadas de gestión de red, seguridad y rendimiento, cruciales para la supervisión y el control de sistemas de gran escala.
Redes Ethernet Industrial - Redes Industriales 36
Ethernet-APL: La Nueva Frontera en la Industria de Procesos
Un desarrollo significativo en la conectividad industrial es Ethernet-APL (Advanced Physical Layer). Esta tecnología está revolucionando la industria de procesos al permitir una transmisión de datos segura y eficaz. Los switches Ethernet-APL Field son un componente clave de esta infraestructura, permitiendo la integración de sensores en la red Ethernet mediante una conexión Ethernet de dos hilos. Esto simplifica enormemente el cableado, reduce los costos de instalación y permite la comunicación bidireccional de alta velocidad incluso en entornos peligrosos. Ethernet-APL se basa en estándares Ethernet existentes, pero optimiza la capa física para aplicaciones de campo, ofreciendo alta disponibilidad, resistencia a entornos difíciles y la capacidad de alimentar dispositivos a través del mismo cable de datos.
Gestión de Red y Puesta en Servicio
La complejidad de las redes industriales, especialmente aquellas con switches gestionados, requiere herramientas eficientes para su configuración y mantenimiento. El software de gestión de redes FL Network Manager de Phoenix Contact permite una puesta en servicio rápida y sencilla de la red. Estas herramientas facilitan la monitorización del estado de los dispositivos, la identificación de cuellos de botella en el rendimiento, la implementación de políticas de seguridad y la resolución de problemas, minimizando así el tiempo de inactividad y optimizando la operación.
Consideraciones Ambientales y de Montaje
La elección del switch adecuado también depende de las condiciones ambientales y los requisitos de montaje. Como se mencionó, los switches de la serie 2000 y la gama Raptor están diseñados para operar en un amplio rango de temperaturas. Los switches no gestionados en formato REG son un ejemplo de diseño que prioriza la optimización del espacio en armarios de distribución. El diseño estrecho de los switches industriales de Phoenix Contact permite una mayor densidad de puertos en un espacio limitado, una consideración importante en muchos entornos industriales donde el espacio es un bien preciado. La instalación sencilla de estos dispositivos reduce el tiempo y el costo de implementación.
Escalabilidad y Flexibilidad
La capacidad de escalar una red es crucial para adaptarse a las necesidades cambiantes de una planta de producción o una infraestructura. La disponibilidad de switches con un número de puertos variable y la existencia de diferentes familias de productos (series 1000, 2000, 3000, 4000, 5900, Raptor) permite a los ingenieros seleccionar la solución más adecuada para cada aplicación, desde pequeñas instalaciones hasta redes empresariales complejas. La compatibilidad con velocidades de transmisión de Gigabits asegura que la red pueda manejar el creciente volumen de datos generado por los sistemas de automatización modernos.
La integración de switches Ethernet y PLCs, especialmente con tecnologías emergentes como Ethernet-APL y características avanzadas de gestión, está sentando las bases para la próxima generación de fábricas inteligentes y sistemas de control industrial. La selección cuidadosa de los componentes de red, considerando las condiciones operativas, los requisitos de rendimiento y las necesidades de gestión, es fundamental para construir una infraestructura de red resiliente y eficiente.
