La fibra óptica ha revolucionado la forma en que las redes transmiten datos a largas distancias, ofreciendo velocidades y capacidades sin precedentes. Utilizada ampliamente en telecomunicaciones, infraestructura de redes e Internet de alta velocidad, la fibra óptica es hoy en día una de las tecnologías más avanzadas para la transmisión de información. La fibra óptica es una tecnología que utiliza fibras de vidrio o plástico para transmitir datos en forma de pulsos de luz. A diferencia de los cables de cobre tradicionales que utilizan señales eléctricas, los cables de fibra óptica permiten una transmisión de datos mucho más rápida y eficiente.

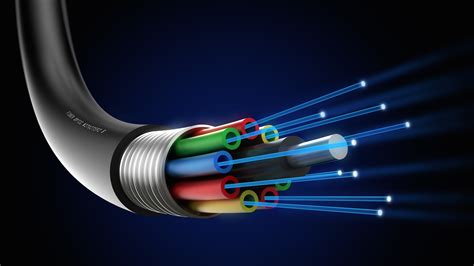

La fibra óptica es una hebra delgada y flexible de vidrio muy puro (a veces plástico) que transporta datos en forma de pulsos de luz. Imagínensela como un pequeño "tubo de luz" resistente a las pérdidas. El principio físico se basa en la reflexión interna total, permitiendo que la luz viaje a grandes distancias con muy baja atenuación y sin interferencia electromagnética. La reflexión interna total es el principio que permite que la luz viaje a través del núcleo de la fibra con mínima pérdida.

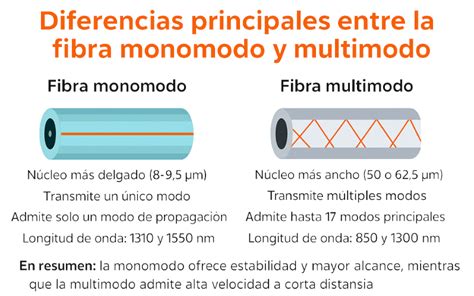

Existen dos tipos principales de fibra óptica, diferenciados fundamentalmente por la forma en que la luz se propaga a través de su núcleo: monomodo y multimodo. La elección entre uno u otro tipo dependerá en gran medida de la distancia a la que se necesite transmitir la señal y de los requisitos de ancho de banda y velocidad del enlace.
Fibra Monomodo (SMF): El Camino Recto para Largas Distancias
La fibra monomodo (SMF) se caracteriza por tener un núcleo extremadamente delgado, con un diámetro que oscila entre 8 y 10 micrómetros (µm). Este pequeño diámetro permite que la luz se propague en un único modo o trayectoria recta. El cable de fibra monomodo tiene normalmente un diámetro de núcleo estrecho de 8 a 10 µm (micrómetros), que puede propagarse a una longitud de onda de entre 1310 nm y 1550 nm. El tamaño pequeño del núcleo de fibra monomodo y el impulso de luz único eliminan virtualmente cualquier distorsión que pudiera resultar de la superposición de los impulsos de luz.
Este diseño de modo único minimiza la dispersión modal, un fenómeno que ocurre en la fibra multimodo y que limita la distancia y la velocidad de transmisión. Al permitir que la luz viaje en un solo camino, la señal llega más lejos sin distorsión y con una pérdida mínima. Por estas razones, la fibra óptica monomodo es la mejor opción para la transmisión de datos a larga distancia. La fibra monomodo presenta una atenuación muy baja (≈0.2 dB/km a 1550 nm), ideal para largas distancias. La SMF tiene una atenuación muy baja (≈0.2 dB/km a 1550 nm). La atenuación mide la pérdida de señal con la distancia. Una menor atenuación implica un mejor rendimiento.
La fibra monomodo está diseñada para aplicaciones de larga distancia y alto ancho de banda. La fibra monomodo está diseñada para aplicaciones de larga distancia y alto ancho de banda. La fibra monomodo puede transmitir en distancias de 40 km, 80 km o más, sin problemas de degradación de señal, dependiendo del equipo de transmisión. La fibra monomodo, por su diseño, admite solo un modo de propagación, lo que la convierte en la opción más eficiente para enlaces de alta velocidad y largo alcance. La fibra monomodo presenta un diámetro de núcleo pequeño de tan solo 9 µm y permite la propagación de un solo modo de luz. Este diseño minimiza la pérdida de señal y es compatible con aplicaciones de alto ancho de banda a largas distancias.
Clasificaciones de Fibra Monomodo: OS1 vs. OS2
Las fibras monomodo se clasifican principalmente en OS1 y OS2. Ambas comparten un diámetro de núcleo de 8-9 µm y, comúnmente, un color de cubierta exterior amarillo. Sin embargo, cumplen funciones y tienen características ligeramente distintas. OS1 y OS2 son clasificaciones de fibra monomodo. OS1 tiene un diseño de búfer ajustado para uso en interiores, con una atenuación ≤1.0 dB/km.
- OS1: Diseñada para uso en interiores, con una atenuación de ≤1.0 dB/km a 1310 nm. Admite distancias de hasta 10 km a velocidades de 10 Gbps.
- OS2: Es la fibra monomodo estándar actual, optimizada para un rendimiento superior en largas distancias y en diversas condiciones ambientales. Cumple con las especificaciones ITU-T G.652.D, siendo una fibra estándar con baja dispersión y baja atenuación.
La fibra monomodo a menudo usa un láser o diodos láser para producir luz inyectada en el cable. Y la longitud de onda de fibra monomodo comúnmente utilizada es 1310 nm y 1550 nm. La tecnología SMF suele utilizar 1310 nm y 1550 nm para largas distancias.
Fibra Multimodo (MMF): Múltiples Caminos para Distancias Cortas
La fibra multimodo (MMF) posee un núcleo considerablemente más ancho que la monomodo, típicamente de 50 o 62.5 micrómetros (µm). Este mayor diámetro permite que la luz se propague a través de múltiples modos o trayectorias simultáneamente. Esto permite que más datos transiten simultáneamente a través del núcleo de la fibra multimodo.
Si bien esta capacidad de transmitir múltiples haces de luz simultáneamente puede aumentar la cantidad de datos que transitan por el cable, también introduce el fenómeno de la dispersión modal. Los diferentes modos de luz viajan por caminos ligeramente distintos dentro del núcleo, lo que provoca que lleguen al extremo receptor en momentos ligeramente diferentes. Esto puede generar distorsión de la señal y limitar la distancia efectiva de transmisión.
La fibra multimodo es un tipo de fibra óptica que se utiliza sobre todo en la comunicación en distancias cortas. El cable de fibra óptica multimodo tiene un núcleo más grande, normalmente de 50 o 62,5 micras, que permite la propagación de múltiples modos de luz. La distancia máxima de transmisión del cable MMF es de unos 550 m a una velocidad de 10 Gb/s. De hecho, puede transmitir a distancias más largas, pero con velocidades de datos más bajas, como por ejemplo: 2 km a 100 Mb/s. La fibra multimodo es ideal para aplicaciones de corta distancia, generalmente inferiores a 1 km.
Clasificaciones de Fibra Multimodo: OM1 a OM5
Las fibras multimodo se clasifican según su rendimiento y capacidad de ancho de banda, utilizando las designaciones OM (Optical Multimode).
- OM1 (62.5/125 µm): Fibra antigua con un diámetro de núcleo de 62.5 micras. Soporta hasta 1 GbE en distancias de 275 metros. Se considera heredada.
- OM2 (50/125 µm): Reduce el diámetro del núcleo a 50 micras y aumenta el ancho de banda a 500 MHz·km a 850 nm. Soporta hasta 1 GbE en 550m.
- OM3 (50/125 µm, optimizada para láser): Introdujo la tecnología de núcleo de 50 micras optimizada por láser en 2003. Soporta 10 GbE hasta 300m y tiene un ancho de banda de 2000 MHz·km a 850 nm.
- OM4 (Mejora del OM3): Estandarizada en 2009, ofrece un rendimiento mejorado con mayor ancho de banda que OM3. Soporta 10 GbE hasta 550m.
- OM5 (MMF de banda ancha): Introducida en 2017, incorpora tecnología multimodo de banda ancha que admite múltiples longitudes de onda de 850 a 950 nm (SWDM - Short Wavelength Division Multiplexing). OM5 soporta transmisión dúplex a 100 Gbps con dos a cuatro longitudes de onda. Estas fibras mantienen el diámetro del núcleo de 50 micras, pero optimizan las propiedades de dispersión cromática para operar con longitudes de onda más largas.
Debido a que la fibra óptica multimodo tiene un gran tamaño de núcleo y admite más de un modo de luz, su distancia de fibra está limitada por la dispersión del modelo, que es un fenómeno común en la fibra multimodo de índice escalonado. Mientras que la fibra monomodo no lo es. Esa es la diferencia esencial entre ellos.
Introducción a las redes de fibra óptica ⚡️ Curso de redes desde 0 | Cap 17 |
Comparativa Detallada: Distancia, Costo y Color
Las diferencias entre fibra monomodo y fibra multimodo van más allá del diámetro del núcleo y la forma en que la luz se propaga. Estas diferencias se traducen en aplicaciones, costos y características de instalación distintas.
Distancia de Transmisión
La diferencia fundamental radica en la distancia máxima que cada tipo de fibra puede cubrir sin una degradación significativa de la señal.
- Fibra Monomodo: Es la opción preferida para enlaces de larga distancia, pudiendo transmitir datos a través de decenas o incluso cientos de kilómetros sin necesidad de repetidores (amplificadores ópticos). La fibra monomodo está diseñada para aplicaciones de larga distancia y alto ancho de banda.
- Fibra Multimodo: Está diseñada para distancias cortas, típicamente dentro de edificios, campus universitarios o centros de datos. La distancia máxima de transmisión del cable MMF es de unos 550 m a una velocidad de 10 Gb/s. De hecho, puede transmitir a distancias más largas, pero con velocidades de datos más bajas, como por ejemplo: 2 km a 100 Mb/s.
La siguiente tabla ilustra las distancias máximas de transmisión para diferentes velocidades de datos y tipos de fibra:
| Velocidad de Datos | Fibra Monomodo (OS1/OS2) | OM1 | OM2 | OM3 | OM4 | OM5 |
|---|---|---|---|---|---|---|
| Fast Ethernet 100BASE-FX | 200m | 200m | 200m | 200m | 200m | 200m |
| 1Gb Ethernet 1000BASE-SX | 5,000m | 275m | 550m | 550m | 550m | 550m |
| 1Gb Ethernet 1000BASE-LX | 5,000m | 550m | 550m | 550m | 550m | 550m |
| 10Gb Base SE-SR | 10km | // | 300m | 300m | 400m | 300m |
| 25Gb Base SR-S | // | // | // | 70m | 100m | 100m |
| 40Gb Base SR4 | // | // | // | 100m | 150m | 400m |
| 100Gb Base SR10 | // | // | // | 100m | 150m | 400m |
En esta tabla, podemos ver que la distancia de fibra monomodo es mucho más larga que la de los cables de fibra multimodo a una velocidad de datos de 1G a 10G, pero la fibra multimodo OM3/OM4/OM5 admite una velocidad de datos más alta.
Ancho de Banda y Velocidad
- Fibra Monomodo: Teóricamente, su ancho de banda es ilimitado debido a que permite que pase una luz de modo a la vez. Esto la hace ideal para aplicaciones que requieren el máximo ancho de banda y las velocidades de transmisión más altas.
- Fibra Multimodo: El ancho de banda de fibra multimodo está limitado por su modo de luz y el ancho de banda máximo actualmente es de 28000MHz * km de fibra OM5. Si bien ofrece altas velocidades para distancias cortas, la dispersión modal eventualmente limita su capacidad en comparación con la monomodo.
Costo
El tema del costo es multifacético y depende de si se considera solo el cable o el sistema completo.
- Cables: Hablando exclusivamente de los cables de fibra óptica, en el tema del precio existe menos disparidad entre las fibras ópticas monomodo y multimodo.
- Equipos y Módulos Ópticos: Cuando se contemplan también los equipos de transmisión (transceptores, por ejemplo), la instalación de una red de fibra óptica monomodo resulta, en muchos casos, más costosa que una red de fibra multimodo. Las ópticas monomodo son más costosas, pero los costos de mano de obra para reemplazar el multimodo son significativamente más altos, especialmente si se siguieron OM1 - OM2 - OM3 - OM4.
- Costo a Largo Plazo: Para redes que se planean escalar a velocidades muy altas o que requieren una futura actualización a anchos de banda aún mayores, la fibra monomodo puede ser más económica a largo plazo, ya que el cableado base ya está preparado para estas exigencias, evitando costosos reemplazos de cableado.
Color de Cubierta
La identificación rápida del tipo de fibra es crucial durante la instalación y el mantenimiento. De acuerdo con la definición estándar TIA-598C, el cable monomodo está recubierto con una cubierta exterior amarilla y la fibra multimodo está cubierta con una cubierta naranja o aguamarina.
- Fibra Monomodo: Cubierta exterior amarilla.
- Fibra Multimodo: Cubierta exterior naranja (OM1, OM2) o aguamarina (OM3, OM4, OM5).
Consideraciones Adicionales y Aplicaciones
¿Puedo mezclar fibra monomodo y multimodo?
En general, la respuesta es "no". Se producirá una gran pérdida óptica si se conecta un transceptor multimodo con fibra monomodo. Sin embargo, lo contrario funcionará, aunque no de manera óptima. Por ejemplo, un transceptor monomodo de 1000BASE-LX puede funcionar en cable de fibra multimodo mediante el uso de cable de fibra de acondicionamiento de modo. A veces, los convertidores de medios de fibra también pueden usarse para resolver tales problemas entre los transceptores monomodo y los transceptores multimodo.
Es técnicamente posible fusionar fibra monomodo con multimodo mediante empalmes híbridos, pero no se recomienda debido a las diferencias ópticas importantes que afectan la transmisión.
¿Cuál es la diferencia entre OM3, OM4 y OM5?
La diferencia principal está en el ancho de banda y la distancia máxima soportada. OM3 y OM4 están optimizadas para láseres VCSEL y soportan hasta 10/40/100G en distancias medias. OM5, además, está optimizada para multiplexación en longitud de onda (SWDM), lo que le permite soportar mayores velocidades con menos fibras.
Elección entre Monomodo y Multimodo
Al tomar una decisión entre los cables de fibra monomodo y multimodo, el primer factor a considerar es la distancia de fibra que realmente necesita.
- En un centro de datos, donde las distancias suelen ser cortas (inferiores a 1 km), los cables de fibra multimodo (OM3, OM4, OM5) son suficientes y, a menudo, más económicos en términos de equipos de transmisión.
- En aplicaciones que requieren una distancia de hasta varios miles de metros, como redes de telecomunicaciones troncales, enlaces entre edificios en un campus extenso o conexiones interurbanas, la fibra monomodo es la mejor opción.
Y en las aplicaciones que pueden usar fibra monomodo y multimodo, se deben tener en cuenta otros factores como el costo y los requisitos de actualización futura para su elección.
La fibra óptica ofrece mayor ancho de banda, menor latencia y menor pérdida de señal a distancia en comparación con el cobre. La fibra óptica ha revolucionado la forma en que las redes transmiten datos a largas distancias, ofreciendo velocidades y capacidades sin precedentes. Utilizada ampliamente en telecomunicaciones, infraestructura de redes, e internet de alta velocidad, la fibra óptica es hoy en día una de las tecnologías más avanzadas para la transmisión de información.

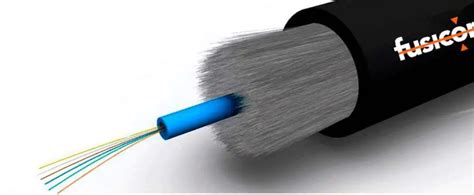

Construcción de Cables de Fibra: Tubo Ajustado vs. Tubo Suelto
La forma en que las fibras ópticas se protegen dentro de un cable también varía según la aplicación:
- Cables de Tubo Ajustado (Tight Buffer): Cuentan con un recubrimiento protector de 900 μm que rodea directamente cada núcleo de fibra. Son ideales para aplicaciones en interiores, como redes LAN, edificios de oficinas y bucles locales de telecomunicaciones de corta distancia.
- Cables de Tubo Suelto (Loose Tube): Los cables contienen múltiples fibras recubiertas de 250 μm dentro de tubos grandes, robustos y de gran tamaño, rellenos de gel o secos. Debe utilizar kits de distribución para la terminación debido a los extremos de fibra desnudos. Estos cables están diseñados para aplicaciones exteriores de larga distancia, incluyendo redes troncales de telecomunicaciones, enterramiento directo y entornos hostiles.
En resumen, la elección entre fibra monomodo y multimodo se reduce a una evaluación cuidadosa de la distancia de transmisión requerida, la velocidad y el ancho de banda necesarios, el presupuesto disponible y las proyecciones de crecimiento futuro de la red. Ambas tecnologías son vitales para la infraestructura de comunicaciones moderna, cada una desempeñando un papel crucial en diferentes escenarios.
