En el complejo mundo de las redes informáticas, las VLANs (Virtual Local Area Networks) se han convertido en un componente fundamental para la gestión eficiente de redes empresariales y la optimización del tráfico de datos. Permiten segmentar una red física en múltiples redes lógicas o virtuales, ofreciendo una flexibilidad y seguridad sin precedentes. Una de las tecnologías clave que habilita esta segmentación avanzada es el etiquetado VLAN, o VLAN tagging, que permite que estas redes virtuales se extiendan a través de múltiples dispositivos físicos.
¿Qué es una VLAN y por qué es Esencial?

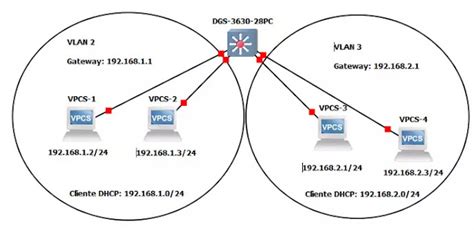

Una VLAN (Virtual Local Area Network) es, en esencia, una red local virtual que permite dividir una red física en varias redes lógicas independientes. Aunque todos los dispositivos puedan estar conectados al mismo switch físico, una VLAN los segmenta en diferentes redes, haciendo que se comporten como si estuvieran en switches distintos. Esta segmentación implica que los dispositivos dentro de una VLAN solo pueden comunicarse entre sí, a menos que se configure explícitamente un enrutamiento entre VLANs.
La razón principal para utilizar una VLAN radica en la necesidad de segmentar la red, aumentar la seguridad y mejorar el rendimiento. Al separar el tráfico de diferentes grupos de dispositivos -como empleados, invitados, servidores, o incluso departamentos como contabilidad y recursos humanos- se puede evitar la congestión de la red y mantener un control más estricto sobre el acceso y la comunicación entre estos grupos.
Los beneficios de implementar VLANs son múltiples:
- Mejor Seguridad: Al aislar el tráfico, se reduce significativamente la posibilidad de que dispositivos no autorizados accedan a recursos críticos.
- Reducción de la Congestión: La segmentación del tráfico evita colisiones de datos y optimiza el uso del ancho de banda, mejorando el rendimiento general de la red.
- Flexibilidad: Las VLANs permiten que dispositivos ubicados en diferentes lugares físicos se comporten como si estuvieran en la misma red lógica, facilitando la movilidad y la gestión.
- Escalabilidad: Organizar grupos de dispositivos en segmentos más manejables simplifica la administración de redes grandes y complejas.
- Optimización de la Red: Al contener el tráfico de broadcast en dominios más pequeños, se evita la transmisión innecesaria de mensajes a todos los dispositivos conectados, lo que previene la saturación de la red y mejora la latencia.
- Reducción de Costes: Un uso más eficaz de los enlaces y del ancho de banda disponible, junto con la menor necesidad de actualizaciones de red costosas, puede llevar a una reducción de gastos.
- Mejor Eficiencia del Personal de TI: La gestión de la red se simplifica, ya que diferentes usuarios pueden compartir una misma VLAN y, al implementar un nuevo switch, este adoptará las políticas preestablecidas de la VLAN.
- Administración de Aplicaciones y Proyectos Simples: Las VLANs permiten agrupar dispositivos y usuarios para soportar requisitos geográficos o comerciales específicos, facilitando la administración de aplicaciones concretas o proyectos.
Las VLANs y el Modelo OSI
Las VLANs operan principalmente en la Capa 2 (Capa de Enlace de Datos) del modelo OSI, basándose en las direcciones MAC. Sin embargo, cuando se utilizan routers o switches L3 para intercomunicar diferentes VLANs (enrutamiento entre VLANs), estas pueden interactuar con la Capa 3 (Red), que se encarga del direccionamiento IP. Los firewalls, por su parte, operan típicamente en la Capa 3 y Capa 4, y aunque no son dispositivos de Capa 2, pueden gestionar y enrutarse entre VLANs para aplicar políticas de seguridad.
El Corazón de la Comunicación Inter-Switch: VLAN Tagging
El etiquetado VLAN (VLAN tagging) es la tecnología que permite que las VLANs se extiendan más allá de un único switch físico. Es esencial cuando necesitamos que el tráfico de una VLAN específica viaje a través de enlaces que conectan múltiples switches. Sin el etiquetado, un switch intermedio no sabría a qué VLAN pertenece un paquete de datos que atraviesa un enlace compartido.
El estándar IEEE 802.1Q es el que define cómo se implementa este etiquetado. Cuando un switch soporta VLANs etiquetadas, puede configurar ciertos puertos como "puertos troncales" (trunk ports). Estos puertos troncales se utilizan para conectar con otros switches compatibles con VLANs. Los switches que envían tráfico a través de estos puertos troncales añaden una etiqueta especial al encabezado de la trama Ethernet. Esta etiqueta contiene información crucial, incluyendo el identificador de la VLAN (VLAN ID o VID).
Cuando un switch recibe una trama etiquetada en un puerto troncal, lee la información de la etiqueta VLAN. Basándose en este VID, el switch determina a qué VLAN pertenece la trama y la reenvía a los puertos adecuados que pertenecen a esa misma VLAN. Si un paquete llega a un puerto configurado como "puerto de acceso" (access port) y no tiene etiqueta VLAN, se le asigna automáticamente a la VLAN que ese puerto tiene definida como "no etiquetada" (untagged). Por esta razón, cada puerto de acceso solo puede pertenecer a una VLAN no etiquetada.
Un switch, por defecto, suele venir con una VLAN creada (VID=1), denominada "default". Todos los puertos del switch tienen asignada esta VLAN como UNTAGGED. Cada puerto puede tener configurada una o varias VLANs en modo TAGGED (esto es lo que define un puerto TRUNK) y solo una en modo UNTAGGED (puerto de acceso).

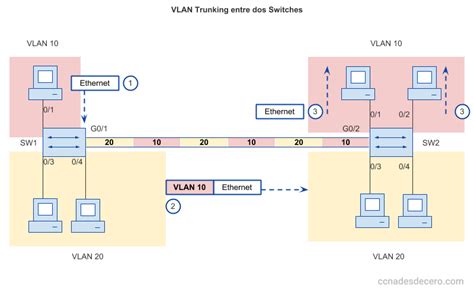

Ejemplo de Funcionamiento de VLAN Tagged:
Consideremos dos switches, SW1 y SW2, conectados entre sí mediante un enlace troncal.
- Dispositivo en SW1: Supongamos que un dispositivo conectado al puerto 21 de SW1 envía una trama destinada a otro dispositivo en la misma VLAN. Este puerto 21 está configurado para que el tráfico de la VLAN 103 sea etiquetado (tagged).
- Etiquetado de la Trama: Antes de enviar la trama por el enlace troncal hacia SW2, SW1 añade la etiqueta VLAN 103 al encabezado de la trama Ethernet.
- Tráfico en el Enlace Troncal: La trama etiquetada viaja a través del enlace troncal entre SW1 y SW2.
- Recepción en SW2: SW2 recibe la trama etiquetada en su puerto troncal.
- Identificación de la VLAN: SW2 lee la etiqueta VLAN 103.
- Reenvío en SW2: SW2 tiene configurados los puertos 22 a 24 como puertos de acceso para la VLAN 103 (UNTAGGED). Al recibir la trama etiquetada con 103, SW2 le quita la etiqueta VLAN antes de enviarla por los puertos 22-24. Esto asegura que el dispositivo final conectado a esos puertos reciba una trama "limpia", sin la etiqueta, como si estuviera directamente en la VLAN 103.
Puertos de Acceso vs. Puertos Troncales
Para comprender el funcionamiento de las VLANs tagged, es crucial diferenciar entre los tipos de puertos en un switch:
Puertos de Acceso (Access Ports): Estos puertos se asignan a una única VLAN y se utilizan para conectar dispositivos finales como ordenadores, impresoras o teléfonos IP. El tráfico que entra o sale de un puerto de acceso pertenece a la VLAN asignada a ese puerto. Para los dispositivos finales, el tráfico no necesita estar etiquetado; el switch se encarga de añadir o quitar la etiqueta VLAN según sea necesario. En estos puertos, solo puede definirse una VLAN en modo UNTAGGED.
Puertos Troncales (Trunk Ports): Estos puertos están diseñados para transportar tráfico de múltiples VLANs entre switches o hacia un router/firewall. Para diferenciar el tráfico de cada VLAN, los puertos troncales utilizan el etiquetado VLAN (VLAN tagging). Cada trama que pasa por un puerto troncal, a menos que sea de la VLAN nativa, lleva una etiqueta que identifica su VLAN de origen. La VLAN nativa de un puerto troncal es aquella cuyo tráfico se envía sin etiquetar.
Puertos Híbridos (Hybrid Ports): Algunos switches ofrecen puertos híbridos que combinan funcionalidades de puertos de acceso y troncales. Pueden tener VLANs etiquetadas y no etiquetadas asignadas, permitiendo mayor flexibilidad en configuraciones complejas.
VLANs y la Segmentación de Red
La segmentación de red es uno de los pilares fundamentales de la implementación de VLANs. Al dividir una red física grande en subredes más pequeñas y manejables, se logran varios objetivos:
- Contención de Broadcasts: Cada VLAN constituye su propio dominio de broadcast. Esto significa que los mensajes de broadcast solo se propagan dentro de su VLAN, reduciendo drásticamente el tráfico innecesario y mejorando el rendimiento. En redes con cientos o miles de dispositivos, esto puede prevenir el colapso de la red.
- Seguridad Mejorada: Al aislar grupos de dispositivos, se dificulta la propagación de malware o accesos no autorizados entre diferentes segmentos de la red. Si un dispositivo en una VLAN se ve comprometido, el daño potencial se limita a esa VLAN, siempre y cuando el enrutamiento entre VLANs esté correctamente configurado. La estrategia "Zero Trust" se beneficia enormemente de esta segmentación, ya que se asume que ninguna entidad, interna o externa, es confiable por defecto.
- Organización Lógica: Permite agrupar dispositivos por departamento, función o tipo de seguridad (por ejemplo, una VLAN para servidores, otra para usuarios finales, una para invitados, y otra para dispositivos IoT). Esto simplifica la aplicación de políticas de seguridad y la gestión de recursos.
Configuración de un Switch Cisco desde cero VLANS 📞💻🖥️📱
Consideraciones de Implementación y Gestión
Si bien las VLANs ofrecen numerosas ventajas, su implementación y gestión requieren una planificación cuidadosa:
- Planificación de la Segmentación: Es fundamental definir cómo se segmentará la red, qué dispositivos pertenecerán a cada VLAN y cómo se comunicarán entre sí. Esto implica responder preguntas sobre el "qué", "dónde" y "cómo" de la segmentación.
- Equipos Compatibles: Se necesitan switches gestionables que soporten VLANs. Si el hardware existente no es compatible, será necesario adquirir nuevos equipos.
- Enrutamiento Inter-VLAN: Para que los dispositivos de diferentes VLANs puedan comunicarse, se requiere un dispositivo de Capa 3, como un router o un switch L3 gestionable. Estos dispositivos deben estar configurados para permitir el enrutamiento entre las VLANs, a menudo utilizando interfaces virtuales para cada VLAN.
- Listas de Control de Acceso (ACLs): Una vez configurado el enrutamiento, las ACLs se utilizan en routers o firewalls para definir políticas de seguridad granulares, permitiendo o denegando el tráfico entre VLANs basándose en direcciones IP, puertos o protocolos.
- Complejidad de Administración: En redes muy grandes con muchas VLANs, la administración puede volverse compleja. Una configuración incorrecta puede generar problemas de seguridad o rendimiento.
- Seguridad de la Red: Aunque las VLANs mejoran la seguridad, no son una solución infalible. Un virus que infecta un dispositivo en una VLAN podría propagarse a otras si las reglas de firewall o el enrutamiento inter-VLAN no están configurados de forma restrictiva. La autenticación robusta y la encriptación siguen siendo cruciales.
Métodos de Asignación de VLANs
Existen varios métodos para asignar dispositivos a VLANs, ofreciendo diferentes niveles de flexibilidad:
- VLAN por Puerto (Port VLAN): La forma más básica, donde cada puerto del switch se asigna manualmente a una VLAN específica. La configuración se realiza conectando un terminal de gestión al puerto de gestión del switch.
- VLAN Etiquetada (Tagged VLAN): Como se describió anteriormente, se utiliza en puertos troncales para permitir el paso de múltiples VLANs.
- VLAN por Dirección MAC: La VLAN se asigna en función de la dirección MAC del dispositivo conectado. Esto permite la movilidad, ya que un usuario puede conectar su dispositivo en diferentes puertos y mantener su pertenencia a la misma VLAN. Este método es compatible con tramas sin etiqueta y a menudo se implementa con puertos híbridos.
- VLAN por Dirección IP: La VLAN se asigna basándose en la dirección IP de origen del paquete. Es útil en despliegues donde los usuarios tienen direcciones IP fijas pero pueden conectarse en diferentes ubicaciones.
- VLAN por Protocolo: Se asigna una VLAN en función del protocolo indicado en la trama Ethernet. Esta técnica se usa a menudo en segmentos grandes para separar terminales de diferentes departamentos a nivel de Capa 2 sin la necesidad de subredes IP separadas.
La VLAN Nativa
La VLAN nativa es un concepto importante, especialmente en los puertos troncales. Por defecto, suele ser la VLAN 1. El tráfico que se envía por un puerto troncal sin etiqueta VLAN se considera perteneciente a la VLAN nativa. Esto es crucial para la comunicación con dispositivos que no soportan etiquetado VLAN o en la configuración inicial de enlaces troncales. Sin embargo, la VLAN 1, al ser la predeterminada, puede ser un punto de vulnerabilidad si no se toman medidas de seguridad adicionales.
En resumen, las VLANs tagged, a través del estándar 802.1Q, son la piedra angular para la construcción de redes modernas, seguras y eficientes. Permiten una segmentación granular del tráfico, mejoran el rendimiento y la seguridad, y ofrecen una flexibilidad operativa esencial para las organizaciones de hoy en día, transformando una red física única en múltiples redes lógicas gestionables de forma independiente.
