En el dinámico mundo de la tecnología audiovisual, la elección del cable adecuado puede ser un factor determinante para lograr una experiencia inmersiva y de alta calidad. Si bien el auge de la fibra óptica y las conexiones inalámbricas ha introducido nuevas posibilidades, el cable coaxial, un veterano en el transporte de señales eléctricas, sigue desempeñando un papel relevante en diversas aplicaciones, desde la transmisión de audio digital hasta la distribución de vídeo. Este artículo explora en profundidad la estructura, las características y las aplicaciones del cable coaxial, desentrañando su utilidad y sus limitaciones en el panorama tecnológico actual.
Comprendiendo la Estructura Intrínseca del Cable Coaxial

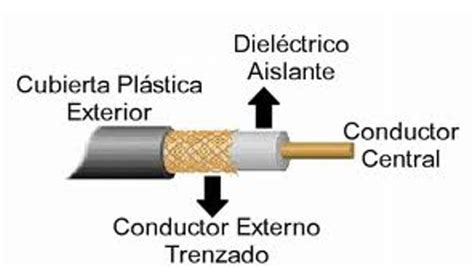

El cable coaxial, cuyo nombre deriva de su diseño concéntrico, es una estructura de cableada sofisticada que se distingue por su composición de múltiples capas. En su núcleo se encuentra un conductor central, típicamente un alambre de cobre, que es el encargado de transportar la información o señal. Este núcleo está rodeado por una capa aislante dieléctrica, cuya función es separar el conductor interno de la capa exterior y prevenir fugas de señal.
Por encima de esta capa aislante, se halla una malla metálica trenzada o una lámina de aluminio, que actúa como blindaje. Esta capa protectora es crucial, ya que suprime eficazmente las interferencias electromagnéticas externas, evitando que afecten la integridad de la señal transmitida por el conductor central. Finalmente, una funda exterior, generalmente de plástico, caucho o teflón, protege toda la estructura del cable, mejorando su durabilidad y resistencia a las condiciones ambientales.
Este diseño estructural particular confiere al cable coaxial ventajas significativas en cuanto a la supresión de interferencias y la estabilidad de la transmisión de señales. La disposición concéntrica de los conductores asegura que la señal eléctrica fluya de manera controlada, minimizando la pérdida de datos y la degradación de la calidad.
El Cable Coaxial en el Ámbito del Audio Digital
En el mundo del audio digital, la elección del cable adecuado puede marcar la diferencia entre una experiencia sonora estándar y una que verdaderamente te transporte al corazón de la acción. Dos de las opciones más populares para transmitir audio digital son el cable óptico (Toslink) y el cable coaxial. Ambos tienen sus ventajas y desventajas, pero ¿cuál es el mejor para tu configuración?
Las conexiones de audio digital, tanto la óptica como la coaxial, son utilizadas para transferir señales de audio desde un reproductor de DVD a un receptor de audio/video (A/V) o dispositivo de grabación digital. La señal de audio se mantiene en un formato digital utilizando cualquiera de estos cables. Una conexión Digital Coaxial usa un cable que tenga conectores de tipo RCA. Este cable coaxial digital es diferente del cable RCA estándar debido a que está diseñado para manejar el ancho de banda de frecuencia más amplio de la corriente de bits de audio digital.
La principal diferencia radica en el medio de transmisión. Mientras que una conexión Digital Óptica usa un cable de fibra óptica y transmite el flujo digital de bits de audio utilizando pulsos de luz, una conexión Digital Coaxial, como se mencionó, emplea un cable conductor de cobre blindado que transmite la señal digital a través de pulsos eléctricos.
Aplicaciones del Cable Coaxial en la Transmisión de Vídeo
Los cables coaxiales desempeñan un papel importante en la transmisión de señales de vídeo analógicas debido a su excelente capacidad antiinterferencias y características estables de transmisión de señales. En las primeras transmisiones de señales de televisión, los cables coaxiales se usaban ampliamente para conectar fuentes de señales de televisión y televisores, asegurando una transmisión clara de las señales de video.
Incluso en la tecnología de vídeo digital cada vez más popular hoy en día, los cables coaxiales siguen desempeñando un papel importante en determinadas situaciones específicas. Su fuerte capacidad antiinterferencias, derivada de su capa protectora, garantiza una transmisión estable de señales de vídeo. Además, en comparación con otros tipos de cables de vídeo, los cables coaxiales pueden mantener una calidad de señal estable en distancias más largas. La interfaz del cable coaxial tiene estándares unificados, lo que le confiere una buena compatibilidad y facilita la conexión entre diferentes dispositivos.

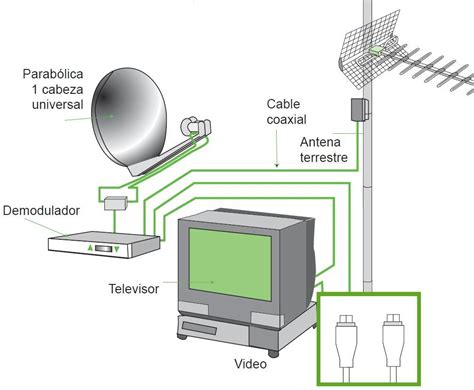

El cable coaxial suele utilizarse sobre todo en la televisión, y por lo general es el que utilizamos para conectar la tele a la toma de antena de nuestra casa. Antes de que el uso de la fibra óptica se impusiera en nuestros hogares, el cable coaxial también se encontraba en los sistemas híbridos de fibra coaxial. Estas son redes de fibra óptica que utilizan tanto la propia fibra óptica como el cable coaxial en algunos tramos.
Volviendo con los usos actuales, el coaxial todavía es un buen recurso en el mundo de los radioaficionados, utilizándose para conectar el emisor con la antena. También se encuentra en tarjetas de sonido profesionales, que como dijimos antes pueden tener tomas de coaxial, y en capturadoras de vídeo.
Ventajas y Limitaciones del Cable Coaxial en la Transmisión de Vídeo
Las ventajas de los cables coaxiales en la transmisión de vídeo son notables. Su fuerte capacidad antiinterferencias es un punto a su favor, ya que la capa protectora puede suprimir eficazmente las interferencias electromagnéticas externas, garantizando una transmisión estable de señales de vídeo. Asimismo, su capacidad para la larga distancia de transmisión es otra ventaja significativa; en comparación con otros tipos de cables de vídeo, los cables coaxiales pueden mantener una calidad de señal estable en distancias más largas. Su buena compatibilidad, gracias a interfaces estandarizadas, facilita la conexión entre diferentes dispositivos.
No obstante, con el avance de la tecnología, las limitaciones de los cables coaxiales en la transmisión de vídeo se han ido haciendo evidentes. Una de sus principales limitaciones es el ancho de banda relativamente limitado, lo que dificulta satisfacer las necesidades de transmisión de señales de vídeo de mayor resolución y velocidad de fotogramas. Además, el costo de mantenimiento de un sistema de cable coaxial puede ser un factor a considerar, ya que requiere mantenimiento e inspección regulares para garantizar su funcionamiento normal.
A pesar de estas limitaciones, el cable coaxial sigue siendo una solución de transmisión de video confiable y económica en situaciones específicas.
Tipos de Cable Coaxial y su Aplicación
Existe una gran cantidad de tipos de cable coaxial, casi una docena de ellos según sus características físicas. Sin embargo, solo tres de ellos suelen utilizarse a día de hoy de manera amplia:
- Cable coaxial RG-6: Se utiliza en la televisión de alta definición, permitiendo tiradas con distancias de varias decenas de metros sin pérdidas de señal. Es la opción más común para el uso doméstico.
- Cable coaxial RG-59: Predecesor del RG-6, ya no se usa tanto, pero es más barato, maleable y delgado. Apenas puede enviar la señal unos metros antes de degradarla y no envía vídeo en alta definición, pero aún puede usarse en sistemas de videovigilancia.
- Cable coaxial RG-11: Junto al RG-6, es uno de los sucesores del RG-59. Es bastante más caro que el RG-6 por tener menos pérdida de señal y permitir tiradas de distancias mucho más largas, por lo que solo se usa en casos especiales, como en instalaciones externas con largas tiradas.
La idea principal con la que debemos quedarnos es que para el uso doméstico el cable coaxial a utilizar es el RG-6, y que en instalaciones externas con largas tiradas se opta por el RG-11.
Conectores Coaxiales: La Interfaz de la Conexión
Pese a que no se han creado más tipos de cable coaxial en los últimos años, con el tiempo sí que se han ido mejorando los existentes. Un aspecto fundamental para el correcto funcionamiento de cualquier cable coaxial son sus conectores. Existen varios tipos de conectores coaxiales, cada uno diseñado para aplicaciones específicas:
- Conector Belling-Lee (conector IEC 169-2): Conocido coloquialmente como "cable de antena", es el conector RF tradicional para televisores europeos y receptores de radio FM/DAB. Es el conector coaxial más antiguo que existe en la actualidad, aunque se sigue utilizando en dispositivos de consumo. Es de uso común en la televisión terrestre por antena aérea, televisión por cable y universal para la televisión por satélite.
- Conector BNC (Bayonet Neill-Concelman): Se trata de un conector robusto y de conexión rápida mediante bayoneta, utilizado en equipos de radiofrecuencia, instrumentación y vídeo profesional.
- Conector RCA (Radio Corporation of America): Ampliamente utilizado para señales de audio y vídeo analógicas, así como para audio digital coaxial. Existen conectores Jack de varios diámetros: el original de 6,35 mm y los miniaturizados de 2,5 mm y 3,5 mm.
- Conector F: Diseñado originalmente para la televisión por cable, es el conector más común en sistemas de televisión por satélite y por cable en Norteamérica. Eric E. Winston fue el inventor de este tipo de conector en la década de 1950.
- Conector SMA (SubMiniature version A): Un conector en miniatura utilizado en aplicaciones de microondas y RF, especialmente en dispositivos inalámbricos.
- Conector SMB (SubMiniature version B): Otra variante en miniatura, a menudo utilizada en aplicaciones de RF de alta frecuencia.
- Conector N: Un conector robusto y de alto rendimiento, diseñado para frecuencias más altas y aplicaciones exigentes.
- Conector UHF: Usado para trabajar con frecuencias VHF y HF.
- Conector Mini-UHF: Es la versión en miniatura del conector UHF, diseñado principalmente para el uso en telefonía móvil y aplicaciones similares donde el tamaño es importante.
- Conector FME (For Mobile Equipment): Un conector en miniatura utilizado en aplicaciones e instalaciones móviles.
La elección del conector adecuado es crucial para garantizar una conexión fiable y de alta calidad, minimizando las pérdidas de señal y las interferencias.
🙏 ¿Qué es el Cable Coaxial y Cuáles son los usos que se le dan? - Conoce sus Características 🙏
El Cable Coaxial en la Era del Alta Definición (HD)
La transmisión de señales de vídeo en Alta Definición (HD) obliga a tomar en consideración factores que previamente pasaban inadvertidos. Es habitual que los cables HD usados en instalaciones móviles, que funcionan a 1080p recién montados, con el paso del tiempo, conforme se van extendiendo y recogiendo, lleguen a 1080i o incluso menos. Este es el efecto típico de las deformaciones que sufre el dieléctrico de un coaxial cuando se manipula con cierta frecuencia.
Los usuarios habituales de coaxiales han notado un evidente aumento de la rigidez de los cables con la incorporación de la Alta Definición (HD). Esto se debe, en parte, a la necesidad de respetar el radio mínimo de curvatura, que no debe ser inferior a 10 veces el diámetro del cable. La señal HD llega al espectro de radio-frecuencia, por lo que además de la influencia que puedan tener las fuentes de radiación externas sobre la señal transportada, existe una parte de posible radiación del propio cable HD.
Añadido a las situaciones anteriores está el problema de la necesidad, según normativa, de utilizar cables no propagadores de llama y libres de Halógenos en lugares de pública concurrencia. Las cubiertas libres de halogenuros son menos flexibles que las no propagadoras de llama, que a su vez son más rígidas que las de PVC estándar.
Otro factor importante en la respuesta de un cable es el conexionado. Es en el BNC y en el patch-panel donde se producen la mayoría de problemas debidos a desadaptaciones de impedancia o a contactos imperfectos. Es recomendable utilizar los conectores BNC recomendados para HDTV que habitualmente disponen de un pin más largo que los convencionales y están fabricados con mayor precisión en distancias y calidades.
Cada fabricante de cable recomienda el conector adecuado para cada modelo y es buena práctica seguir la recomendación, sobre todo cuando estamos cerca de los límites del cable. Relacionado con el conector, es siempre recomendable utilizar una crimpadora de calidad y bien ajustada. En HD es fundamental que el pin quede completamente relleno por el cobre del vivo, de otra forma se producen reflexiones que atenúan la señal.
Para el uso móvil habitual, es recomendable utilizar los cables flexibles tipo VK6 o VK7 con vivo compuesto por varios hilos y pantalla de cobre. El VK5, con un diámetro externo de tan solo 4,5 mm, es capaz de transportar 3G-SDI (1080p) a 90 metros punto a punto. El VK6, equivalente al RG59 del mundo analógico, con una sección de 7 mm, llega en 3G-SDI a 120 m punto a punto. Finalmente, el VK7, VK70ENH+ y VK8 son cables para uso en tiradas largas, entre plantas o edificios, con distancias máximas a 3G de 150 m, 172 m y 200 m respectivamente.
Perspectivas Futuras del Cable Coaxial
Aunque la aplicación de cables coaxiales en la transmisión de vídeo enfrenta ciertos desafíos, todavía tienen cierto valor de aplicación en determinadas situaciones específicas, como la conexión de equipos antiguos y la transmisión de vídeo en determinados entornos especiales. Mientras tanto, con el avance continuo de la tecnología, los propios cables coaxiales también se actualizan y actualizan constantemente para mejorar su rendimiento y compatibilidad de transmisión.
En resumen, los cables coaxiales desempeñan un papel importante en la transmisión de vídeo y audio. Aunque con el avance de la tecnología puede que no sean tan buenos como las nuevas tecnologías como la fibra óptica y los cables de red en ciertos aspectos, los cables coaxiales siguen siendo una solución de transmisión confiable y económica en situaciones específicas, demostrando su perdurable relevancia en el panorama tecnológico.
