Frame Relay es una tecnología de red de área amplia (WAN) que permite la transmisión eficiente de paquetes a través de una red. En el contexto de Cisco Packet Tracer, configurar Frame Relay es una habilidad fundamental para simular y comprender redes WAN complejas. Esta guía explora en profundidad la configuración de Frame Relay, abarcando desde los conceptos básicos hasta la implementación de escenarios más avanzados, como subinterfaces punto a punto y enrutamiento estático.
Comprendiendo los Fundamentos de Frame Relay

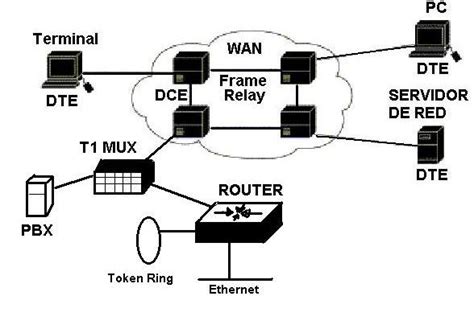

Frame Relay opera a nivel de enlace de datos y utiliza circuitos virtuales, conocidos como DLCI (Data Link Connection Identifier), para establecer comunicación entre destinos a través de un proveedor de servicios. Una característica clave de Frame Relay es su capacidad para gestionar y controlar el enlace a través del protocolo LMI (Local Management Interface). Cuando se detecta un fallo, LMI notifica a las interfaces involucradas.
Este protocolo pertenece a la categoría de servicios privados y se destaca por su eficiencia. Los circuitos virtuales consumen ancho de banda solo cuando transportan datos, lo que permite la existencia de múltiples circuitos virtuales a través de una única línea de transmisión, una mejora significativa sobre las líneas dedicadas. Además, cada dispositivo puede utilizar más ancho de banda del permitido según sea necesario, operando así a velocidades más altas. La sofisticación mejorada en el manejo de errores en las estaciones finales y la mayor fiabilidad de las líneas de comunicación permiten que el protocolo Frame Relay descarte tramas erróneas, eliminando el procesamiento de manejo de errores que consume tiempo.
Configuración Básica de Frame Relay en Packet Tracer

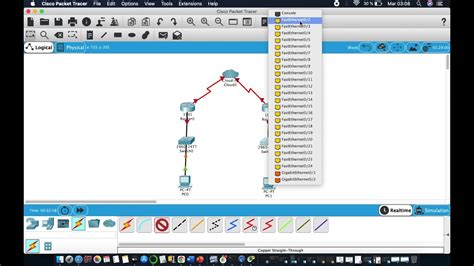

Para comenzar con la configuración de Frame Relay en Cisco Packet Tracer, es esencial comprender la topología y los dispositivos involucrados. Packet Tracer incluye un dispositivo "Cloud-PT" que emula un switch Frame Relay. Los routers se conectan a este switch mediante conexiones seriales.
Configuración del Switch Frame Relay (Cloud-PT)
La configuración inicial se centra en el dispositivo "Cloud-PT", que actuará como el switch Frame Relay. Dentro de la pestaña "Config" de este dispositivo, se deben configurar los DLCI y establecer los circuitos virtuales.
Configurar los DLCI: Para cada interfaz serial del switch que se utilizará para Frame Relay, se debe configurar un DLCI.
- Haga clic en el dispositivo "Cloud-PT" y navegue a la opción "Config".
- Seleccione la interfaz serial correspondiente (por ejemplo, "Serial 0").
- Ingrese el DLCI que se utilizará para esa conexión y un nombre descriptivo para identificarlo.
- Haga clic en el botón "Add" para agregar la configuración.
- Repita este proceso para todas las interfaces seriales que se utilizarán en la configuración de Frame Relay.
Establecer Circuitos Virtuales (PVC): Una vez configurados los DLCI, se deben crear los circuitos virtuales permanentes (PVC) que conectan las interfaces de los routers a través del switch Frame Relay.
- Dentro de la misma pestaña "Config" del "Cloud-PT", haga clic en la opción "Frame Relay".
- Seleccione la conexión entre las interfaces seriales de los routers que se van a interconectar (por ejemplo, "Serial 0 - Connector 1" a "Serial 1 - Connector 2").
- Haga clic en el botón "Add" para crear el PVC.
- Verifique que todos los circuitos virtuales se hayan agregado correctamente.
Configuración de los Routers
Los routers se configuran para utilizar la encapsulación Frame Relay y establecer conexiones con el switch Frame Relay.
Configuración del Router Hub (Ej. R0)
El router central, o "hub", generalmente se conecta a múltiples "spokes" (routers remotos). En una topología hub-and-spoke, el router hub se configura con subinterfaces, una para cada circuito virtual que lo conecta a un router "spoke".
- Establecer la dirección IP en la interfaz:
bashinterface Serial0/0/1 ip address 10.1.1.1 255.255.255.0 ipv6 address 2001:DB8:CAFE:1::1/64 ipv6 address FE80::1 link-local static exit - Configurar la encapsulación Frame Relay:
bashinterface Serial0/0/1 encapsulation frame-relay cisco exit - Establecer el ancho de banda (opcional pero recomendado):
bashinterface Serial0/0/1 bandwidth 2000000 exit - Configurar el tipo de LMI (opcional, por defecto es Cisco):
bashinterface Serial0/0/1 frame-relay lmi-type cisco exit
Configuración de los Routers Spoke (Ej. R1 y R2)
Los routers "spoke" tienen típicamente una única conexión a través de un circuito virtual que los enlaza al router "hub".
- Establecer la dirección IP en la interfaz:
bashinterface Serial0/0/1 ip address 10.1.1.2 255.255.255.0 ipv6 address 2001:DB8:CAFE:1::2/64 ipv6 address FE80::2 link-local static exit - Configurar la encapsulación Frame Relay:
bashinterface Serial0/0/1 encapsulation frame-relay cisco exit - Establecer el ancho de banda (opcional):
bashinterface Serial0/0/1 bandwidth 2000000 exit
Configuración de Subinterfaces Punto a Punto
Los problemas de conectividad en redes Frame Relay, especialmente en topologías hub-and-spoke con interfaces multipunto, pueden surgir debido a la regla del "horizonte dividido" y la necesidad de reproducir paquetes de difusión y multidifusión. Las subinterfaces punto a punto resuelven estas limitaciones al permitir que cada circuito virtual (VC) se configure como una conexión punto a punto independiente, incluso si comparten la misma interfaz física.
Creación de Subinterfaces
Para crear una subinterfaz, se utiliza el comando interface serial number.subinterface-number {multipoint | point-to-point}. Es una práctica recomendada utilizar el DLCI como número de subinterfaz para simplificar la resolución de problemas.
Ejemplo de configuración de subinterfaces punto a punto en el router hub (R0):
Supongamos que R0 tiene una interfaz Serial0/0/1 conectada a la nube Frame Relay, y esta interfaz tiene PVCs con R1 (DLCI 20) y R2 (DLCI 30).
! Configuración para el PVC con R1 (DLCI 20)interface Serial0/0/1.20 point-to-point description Conexión a R1 ip address 10.1.2.1 255.255.255.0 ipv6 address 2001:DB8:CAFE:2::1/64 frame-relay interface-dlci 20 exit! Configuración para el PVC con R2 (DLCI 30)interface Serial0/0/1.30 point-to-point description Conexión a R2 ip address 10.1.3.1 255.255.255.0 ipv6 address 2001:DB8:CAFE:3::1/64 frame-relay interface-dlci 30 exitEjemplo de configuración de subinterfaz punto a punto en el router spoke (R1):
R1 se conecta a R0 a través de la interfaz Serial0/0/1 con DLCI 20.
interface Serial0/0/1.20 point-to-point description Conexión a R0 ip address 10.1.2.2 255.255.255.0 ipv6 address 2001:DB8:CAFE:2::2/64 frame-relay interface-dlci 20 exit
Configuración de Mapas Estáticos Frame Relay
Aunque Packet Tracer no califica las sentencias de mapa, son esenciales para la configuración. Un mapa estático Frame Relay asocia una dirección de protocolo de siguiente salto con una dirección DLCI de destino.
Comando:
frame-relay map protocol protocol-address dlci [broadcast]protocol: Define el protocolo (ej.ip,ipv6).protocol-address: La dirección de capa de red del router de destino.dlci: El DLCI local utilizado para conectarse a la dirección de protocolo remoto.broadcast(opcional): Permite transmisiones de difusión y multidifusión a través del circuito virtual, crucial para protocolos de enrutamiento dinámico.
Ejemplo de configuración de mapa estático en R0 para la subinterfaz .20:
interface Serial0/0/1.20 frame-relay map ip 10.1.2.2 20 broadcast frame-relay map ipv6 2001:DB8:CAFE:2::2 20 broadcast exit
Configuración Frame Relay con Subinterfaces
Enrutamiento Estático y Predeterminado
Para que los dispositivos en diferentes LAN puedan comunicarse, se requiere enrutamiento. En esta configuración, se implementa enrutamiento estático y una ruta predeterminada.
Configuración de Rutas Estáticas
Cada router necesita rutas estáticas para alcanzar las LAN remotas a las que no está directamente conectado.
- HQ necesita seis rutas estáticas a las seis LAN remotas y una ruta predeterminada.
- WEST necesita cinco rutas estáticas a las cinco LAN remotas y una ruta predeterminada.
- SOUTH necesita dos rutas estáticas a las dos LAN remotas.
- EAST necesita cinco rutas estáticas a las cinco LAN remotas y una ruta predeterminada.
Ejemplo de configuración de rutas estáticas en HQ:
Supongamos que las LAN remotas son 192.168.1.0/24, 192.168.2.0/24, etc., y las direcciones del siguiente salto son las direcciones IP de las subinterfaces de HQ.
! Ruta a LAN remota 1ip route 192.168.1.0 255.255.255.0 10.1.2.2! Ruta a LAN remota 2ip route 192.168.2.0 255.255.255.0 10.1.3.2! ... (y así sucesivamente para las otras LAN remotas)! Ruta predeterminadaip route 0.0.0.0 0.0.0.0 10.1.4.2 ! Asumiendo que 10.1.4.2 es la IP del siguiente salto para la ruta predeterminadaConfiguración de Rutas Predeterminadas
Una ruta predeterminada se utiliza para dirigir el tráfico destinado a redes no especificadas en la tabla de enrutamiento del router.
Ejemplo de configuración de ruta predeterminada en WEST:
ip route 0.0.0.0 0.0.0.0 10.1.5.1 ! Asumiendo que 10.1.5.1 es la IP del siguiente salto para la ruta predeterminada en WESTConfiguración de VLAN y Enrutamiento entre VLAN
La actividad también incluye la configuración de VLAN y el enrutamiento entre ellas, utilizando el concepto de "router-on-a-stick".
Creación de VLAN y Configuración de Subinterfaces
Paso 1: Active Fast Ethernet 0/0 en SOUTH y configure el enrutamiento entre VLAN. El número de subinterfaz corresponde al número de VLAN.
! En el router SOUTHinterface FastEthernet0/0 no shutdown exit! Creación de VLANs en el switch (si aplica)vlan 10 name Ventasvlan 20 name Marketing! Configuración de subinterfaces en el router SOUTH para enrutamiento entre VLANinterface FastEthernet0/0.10 description VLAN 10 - Ventas encapsulation dot1q 10 ip address 192.168.10.1 255.255.255.0 exitinterface FastEthernet0/0.20 description VLAN 20 - Marketing encapsulation dot1q 20 ip address 192.168.20.1 255.255.255.0 exit
Configuración de Enlace Troncal (Trunking)
Los puertos de enlace troncal en los switches (S1, S2, S3) son aquellos conectados a otro switch o router, permitiendo el paso de múltiples VLANs.
! En el switch S1interface GigabitEthernet0/1 description Enlace troncal a S2 switchport mode trunk exitVerificación de la Configuración y Conectividad
La verificación es un paso crucial para asegurar que la configuración de Frame Relay y otros elementos de red funcionen correctamente.
Verificación de Mapas Frame Relay
Utilice el comando show frame-relay map para verificar las asignaciones de Frame Relay.
show frame-relay mapEste comando mostrará las asignaciones de DLCI para IPv4 e IPv6, así como si se ha configurado la palabra clave broadcast.
Verificación de Conectividad
- Ping entre PCs: Una vez completada la configuración, se deben realizar pruebas de ping entre las PCs de diferentes LANs y VLANs para verificar la conectividad. Aunque la convergencia de Packet Tracer puede demorar, los pings finalmente deberían tener éxito.
- Prueba de conectividad a servidores web: Verifique la conectividad a servidores web u otros dispositivos clave en la red.
Verificación de Porcentaje de Finalización
Packet Tracer proporciona un porcentaje de finalización para la actividad. A medida que se configuran los comandos requeridos, este porcentaje aumenta. Si no se ve el aumento esperado, el comando "Verificar resultados" puede ayudar a identificar los componentes pendientes.
Consideraciones Adicionales y Solución de Problemas
- LMI: Por defecto, los routers Cisco detectan automáticamente el tipo de LMI. Sin embargo, en algunos casos, puede ser necesario configurarlo manualmente (
frame-relay lmi-type ansioframe-relay lmi-type q933-a). - Horizonte Dividido: En redes NBMA (Non-Broadcast Multi-Access) como Frame Relay, el horizonte dividido puede causar problemas de enrutamiento. Las subinterfaces punto a punto mitigan este problema.
- DR/BDR en OSPF: En redes NBMA, OSPF puede requerir configuración estática de vecinos y la designación explícita de un router DR (Designated Router).
La configuración de Frame Relay en Cisco Packet Tracer, aunque detallada, es fundamental para simular redes WAN complejas y comprender los principios de interconexión de redes a gran escala. La correcta implementación de subinterfaces, mapas estáticos y enrutamiento es clave para lograr una conectividad robusta y eficiente.
