Las redes informáticas modernas dependen de una compleja arquitectura de identificación y comunicación. En el corazón de esta infraestructura se encuentran las direcciones IP, que actúan como identificadores numéricos únicos para los dispositivos dentro de una red. Un componente fundamental de este sistema de direccionamiento es la categorización en clases, y dentro de esta, las direcciones IP de Clase B juegan un papel significativo, especialmente en el contexto de la gestión de redes de tamaño mediano a grande. Paralelamente, la forma en que los dispositivos se conectan físicamente, a través de cables de red, está regida por estándares como T568A y T568B, los cuales dictan la disposición de los conductores de colores para garantizar una comunicación fluida y eficiente.

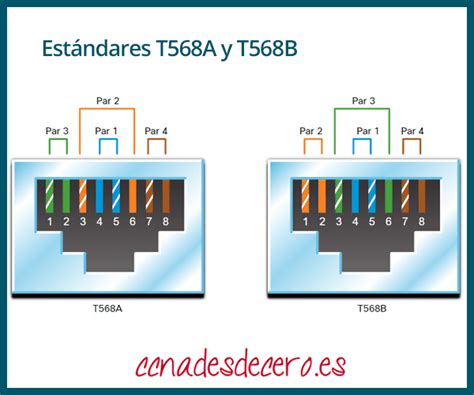

Estándares de Cableado T568A y T568B: La Base de la Conexión Física
En las terminaciones de un cable de red, la correcta disposición de los cables de código de colores es crucial. Los estándares T568A y T568B especifican precisamente esta organización para la terminación de cables de red en enchufes y conectores RJ45 de ocho posiciones. Estos estándares son esenciales para normalizar la disposición de cables y asegurar la compatibilidad entre dispositivos.
Un cable de red se compone de cuatro pares de cables, cada uno formado por un cable de color sólido y una franja del mismo color. Para redes Ethernet 10/100BASE-T, solo se utilizan dos de estos pares: el naranja y el verde. Los pares restantes, de color azul y marrón, se reservan para otras aplicaciones de red Ethernet o para conexiones telefónicas.
La principal diferencia entre T568A y T568B radica en la posición de los pares de cables naranja y verde. Este cambio de código de color no es meramente estético; implica factores de compatibilidad que deben influir en la elección del esquema de cableado RJ45.
Cable de Red Directo: Conectando Diferentes Mundos
Un cable de red directo es un tipo de cable de par trenzado utilizado en redes de área local (LAN) para conectar un ordenador a un núcleo de red, como un enrutador. También se le conoce como cable de conexión y ofrece una alternativa a las conexiones inalámbricas. La característica definitoria de un cable directo es que los colores de cada par de cable coinciden en ambos extremos. Para su correcta implementación, se aplica un único estándar de cableado: T568A a T568A o T568B a T568B.
En un cable directo, los ocho pines del conector RJ45 en un extremo están conectados directamente a los ocho pines correspondientes en el otro extremo. Esto significa que el pin 1 de un lado está conectado al pin 1 del otro, el pin 2 al pin 2, y así sucesivamente.
Cable Cruzado: Un Puente entre Dispositivos Similares
Por otro lado, un cable de red cruzado es un tipo de cable Ethernet diseñado para conectar directamente dos dispositivos del mismo tipo. A diferencia de los cables directos, los cables cruzados emplean dos estándares de cableado diferentes: un extremo utiliza el estándar T568A y el otro el estándar T568B (T568A a T568B).
El cruce interno en estos cables invierte las señales de transmisión y recepción. Esta configuración es crucial para que dos dispositivos similares puedan comunicarse entre sí sin la necesidad de un dispositivo intermedio como un switch. Por ejemplo, para conectar dos ordenadores directamente a través de sus interfaces de red o para conectar dos switches entre sí.
Escenarios de Aplicación: ¿Cuándo Usar Cada Tipo de Cable?
La elección entre un cable directo y uno cruzado depende de la naturaleza de los dispositivos que se van a conectar.
Conexión de Dos PCs: Si intentamos conectar dos ordenadores directamente usando un cable directo, ambos intentarían transmitir por los mismos cables (los del par naranja, por ejemplo) y recibir por otros (los del par verde). Esto resultaría en colisiones de señal y ninguna comunicación efectiva. Aquí es donde un cable cruzado se vuelve indispensable. El cruce interno garantiza que la señal transmitida por un PC sea recibida por el otro en el puerto de recepción correcto.
PC a Switch a PC: Un switch está diseñado para facilitar la comunicación entre dispositivos y ya incorpora una funcionalidad de "cruce" interno. Por lo tanto, cuando conectamos una PC a un switch y luego otra PC a ese mismo switch, utilizamos cables directos. La PC 1 envía datos por su cable TX, que el switch recibe en su puerto RX. El switch, a su vez, retransmite esos datos por su propio cable TX (que internamente ya está "cruzado" para el propósito de la comunicación con la PC), y la PC 2 los recibe en su puerto RX.
PC a Switch a Switch a PC: En una red más compleja, como la conexión de dos switches entre sí y luego a PCs, la lógica se aplica de forma secuencial.
- La conexión de una PC a un switch requiere un cable directo.
- La conexión entre dos switches (dispositivos del mismo tipo) requiere un cable cruzado.
- La conexión del segundo switch a otra PC requiere nuevamente un cable directo.
En la actualidad, el cable directo es considerablemente más popular que el cable cruzado, en gran parte debido a la prevalencia de switches y routers modernos que a menudo detectan automáticamente el tipo de cable y ajustan su configuración (Auto-MDI/MDIX). Sin embargo, entender la diferencia sigue siendo fundamental para el diagnóstico de problemas de red y para la configuración de redes más antiguas o específicas.
Direcciones IP de Clase B: Dimensionando la Red
Las direcciones IP son identificadores numéricos únicos para los dispositivos en una red, facilitando la intercomunicación. El sistema de direccionamiento IP original dividía las direcciones en diferentes clases (A, B, C, D, E) para satisfacer las necesidades de redes de distintos tamaños. Las direcciones IP de Clase B representan una de estas categorizaciones históricas, diseñadas para redes de mediana a gran escala.
Definición y Rango de la Clase B

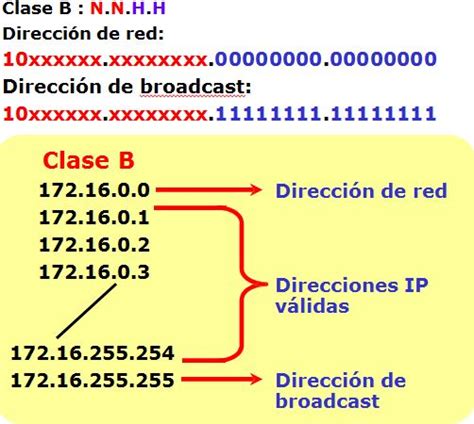

El rango de direcciones IP de Clase B se define tradicionalmente desde 128.0.0.0 hasta 191.255.255.255. En este esquema, los dos primeros octetos de la dirección IP se utilizan para identificar la red, mientras que los dos octetos restantes se destinan a identificar los hosts dentro de esa red. Esta estructura permite acomodar un número considerable de dispositivos, teóricamente hasta 65,534 hosts por red (2^16 - 2, considerando la dirección de red y la de broadcast).
Utilidad Histórica y Evolución
Las direcciones IP de Clase B encontraron su utilidad en diversas estructuras institucionales y organizativas que requerían una capacidad de direccionamiento mayor que la ofrecida por la Clase C, pero sin la vasta escala de la Clase A. Sin embargo, el diseño original de direcciones IP, incluyendo las de Clase B, presentaba limitaciones, principalmente la ineficiencia y la inminente escasez de direcciones IPv4.
La llegada de la tecnología CIDR (Ruteo Entre Dominios Sin Clase) y la posterior adopción generalizada de IPv6 han transformado radicalmente la forma en que se aborda el direccionamiento de redes. CIDR permite una asignación de direcciones más flexible y eficiente, rompiendo las rígidas divisiones de clase. IPv6, por su parte, expande masivamente el espacio de direcciones disponibles, resolviendo la escasez de IPv4 de manera definitiva.
Gestión y Subredes de Clase B
A pesar de la evolución hacia esquemas sin clase y IPv6, comprender las direcciones de Clase B proporciona una visión del contexto histórico y las estrategias iniciales para gestionar identidades de red. El rango expansivo de direcciones de Clase B, aunque potente, a menudo requería una gestión juiciosa para mitigar el desperdicio y optimizar la eficiencia.
La subredición emerge como una técnica fundamental en este sentido. Permite que una sola red de Clase B se divida en subredes más pequeñas y manejables. Al modificar la máscara de subred, se puede "tomar prestado" parte del espacio de hosts para crear prefijos de red adicionales. Esto permite a una organización dividir su gran bloque de Clase B en redes más pequeñas, cada una con su propio rango de direcciones IP para hosts, mejorando la organización, la seguridad y el rendimiento de la red.
Por ejemplo, una red de Clase B como 172.16.0.0/16 podría subredirse utilizando una máscara de subred de 20 bits (255.240.0.0). Esto crearía 16 subredes de Clase B (172.16.0.0/20, 172.16.16.0/20, …, 172.31.240.0/20), cada una con 4096 direcciones IP disponibles. Esta técnica era crucial para la gestión de redes grandes antes de la era CIDR.
Direcciones IP Privadas: Seguridad y Ahorro en Redes Locales
En el universo de Internet y las redes, las direcciones IP son las «matrículas» que identifican a cada dispositivo. Si bien la mayoría de las personas están familiarizadas con las IP públicas que nos conectan al mundo exterior, existe otro tipo de dirección igualmente crucial para el funcionamiento de nuestras redes internas: la dirección IP privada.
¿Qué son las Direcciones IP Privadas?
Las direcciones IP privadas son identificadores numéricos que se utilizan para nombrar y localizar dispositivos dentro de una red local (LAN). A diferencia de las IP públicas, que son únicas a nivel mundial y visibles en Internet, las IP privadas solo son válidas y únicas dentro de la red a la que pertenecen. Estas direcciones están específicamente reservadas para este propósito por la IANA (Internet Assigned Numbers Authority) y no pueden ser enrutadas directamente a través de Internet.
La Internet Engineering Task Force (IETF), a través de documentos como RFC 1918, reservó tres bloques específicos de direcciones IPv4 para su uso en redes privadas. Estos bloques son conocidos como «rangos de IP privadas» o «direcciones no enrutables»:
Clase A Privada: 10.0.0.0 a 10.255.255.255 (10.0.0.0/8). Este es el rango de IP privadas más grande, capaz de albergar una enorme cantidad de dispositivos, ideal para redes muy extensas como las de grandes corporaciones o centros de datos.
Clase B Privada: 172.16.0.0 a 172.31.255.255 (172.16.0.0/12). Este rango intermedio es adecuado para redes de tamaño mediano a grande, comprendiendo 16 bloques de Clase B, lo que permite un número considerable de subredes, cada una con miles de direcciones IP disponibles.
Clase C Privada: 192.168.0.0 a 192.168.255.255 (192.168.0.0/16). Este es el rango de IP privadas más común y reconocido, especialmente en entornos domésticos y pequeñas oficinas (SOHO). Cada subred de Clase C dentro de este rango proporciona 254 direcciones IP utilizables.
Beneficios Clave de las Direcciones IP Privadas
Las direcciones IP privadas son mucho más que una simple solución a la escasez de direcciones IPv4 públicas. Son un componente fundamental de la arquitectura de red moderna, proporcionando múltiples beneficios clave:
Conservación de Direcciones IPv4 Públicas: La razón histórica principal para la creación de los rangos de direcciones IP privadas es la conservación de las direcciones IPv4 públicas. Al permitir que millones de dispositivos en redes locales utilicen direcciones IP privadas, se reduce drásticamente la demanda de direcciones IP públicas únicas y escasas.
Seguridad Intrínseca: Los dispositivos con IP privadas están inherentemente aislados del vasto y a menudo hostil entorno de Internet. No son enrutables directamente desde Internet, lo que significa que un atacante externo no puede simplemente "llamar" a la dirección IP privada de tu ordenador o cámara de seguridad directamente. El router actúa como una barrera de seguridad.
Flexibilidad y Escalabilidad: Permiten que todos los dispositivos dentro de una red local coexistan y se comuniquen fluidamente sin necesidad de solicitar nuevas direcciones IP públicas a un proveedor de servicios de Internet (ISP). El sistema es inherentemente escalable dentro de los límites del rango privado asignado.
Gestión Simplificada: La asignación de direcciones IP privadas se gestiona internamente dentro de la red local, a menudo de forma automática a través de DHCP (Protocolo de Configuración Dinámica de Host), que suele estar integrado en el router.

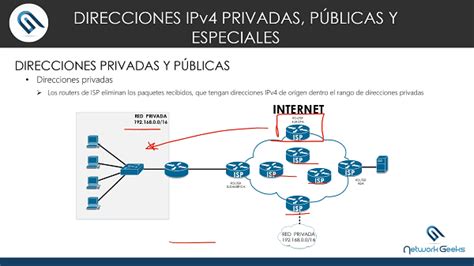

NAT (Network Address Translation): El Puente entre lo Privado y lo Público
NAT Explained - Network Address Translation
La Traducción de Direcciones de Red (NAT) es el mecanismo que permite a múltiples dispositivos en una red privada (cada uno con su IP privada) compartir una única dirección IP pública para comunicarse con Internet.
Cuando un dispositivo interno (con una IP privada) quiere acceder a Internet, el router NAT reescribe el encabezado del paquete:
- Salida de Tráfico: El paquete original desde la IP privada (ej: 192.168.1.100) se envía al router.
- Traducción por el Router: El router reemplaza la dirección IP de origen privada con su propia dirección IP pública (ej: 203.0.113.5). También registra esta traducción en una tabla para saber cómo devolver la respuesta.
- Envío a Internet: El paquete modificado se envía a Internet.
- Entrada de Tráfico y Entrega: Cuando la respuesta llega de vuelta a la IP pública del router, este consulta su tabla NAT y reescribe la dirección IP de destino de vuelta a la IP privada original del dispositivo solicitante.
Existen dos tipos principales de NAT:
- SNAT (Source NAT) o NAT de Salida: Es el tipo descrito anteriormente, donde se traduce la dirección IP de origen de los paquetes que salen de la red privada hacia Internet.
- DNAT (Destination NAT) o Port Forwarding: Permite que servicios específicos en dispositivos con IP privadas (ej: un servidor web, una cámara de seguridad) sean accesibles desde Internet. Para ello, el router se configura para que el tráfico entrante en un puerto específico de su IP pública se redirija a una IP privada y puerto específicos dentro de la red.
Redes Privadas y la Internet Pública
Cuando un dispositivo de una red privada necesita comunicarse con otro dispositivo de otra red privada distinta, es necesario que cada red cuente con una puerta de enlace (el router) con una dirección IP pública por la que acceder a Internet. De esta manera, puede ser alcanzada desde fuera de la red y así se puede establecer una comunicación, ya que un router podrá tener acceso a esta puerta de enlace hacia la red privada. Sin embargo, esto puede ocasionar problemas cuando distintas compañías intenten conectar redes que usan direcciones privadas, ya que podrían solaparse.
Una última red de Clase B reservada para usos internos especiales es la que va de 169.254.0.0 a 169.254.255.255. Este bloque de direcciones no debe ser usado en redes privadas ni en la Internet pública; ha sido pensado para operaciones de uso interno en redes de teleoperadores (carrier networks). Este rango se utiliza para la Configuración Automática de Dirección de Host (APIPA, por sus siglas en inglés) cuando un equipo no puede obtener una dirección IP de un servidor DHCP.
En resumen, las direcciones IP de Clase B, aunque parte de un sistema de direccionamiento más antiguo, ilustran la necesidad de estructuras de direccionamiento escalables. Junto con los estándares de cableado T568A/T568B y el uso estratégico de direcciones IP privadas y NAT, forman la base para la construcción de redes eficientes, seguras y funcionales. La comprensión de estos conceptos es fundamental tanto para los administradores de red como para cualquier persona interesada en el funcionamiento interno de la conectividad digital.
