El estado de una red depende intrínsecamente de la calidad de su infraestructura. En este contexto, mantener una planta de fibras ópticas fiable es un pilar fundamental para la protección de las aplicaciones críticas de cualquier negocio. Como administrador de red, es de suma importancia comprender no solo cómo obtener el máximo rendimiento de la inversión en cableado, sino también cómo abordar y resolver de manera eficiente los problemas que puedan surgir.
El cable de fibra óptica se ha consolidado como el medio de elección para aplicaciones que demandan alta velocidad de datos, como es el caso de Ethernet de 10 Gigabits dentro de los centros de datos. Los avances continuos en el rendimiento de las fibras ópticas, los diseños de los cables, los componentes ópticos electrónicos, la tecnología de conectividad y los equipos de prueba han resultado en redes LAN de fibra óptica que son cada vez menos costosas, más fáciles de instalar y capaces de satisfacer las crecientes exigencias de ancho de banda. Al trabajar con fibra óptica, es esencial familiarizarse con las mejores prácticas de la industria, los requisitos de las normas establecidas y las herramientas de prueba adecuadas para facilitar el mantenimiento y la resolución de problemas en estas redes.
Instalación y Certificación de Redes de Fibra Óptica
La certificación del cableado de redes es un proceso riguroso que implica la medición de los parámetros de rendimiento del cableado de la red y la comparación de los resultados obtenidos con las normas de rendimiento de la industria o con criterios definidos por el usuario. Las recomendaciones de certificación recientemente propuestas, como el boletín TSB140 de TIA, titulado "Directrices Adicionales para Pruebas de Campo de Longitud, Pérdida y Polaridad de Sistemas de Cableado de Fibras Ópticas", ofrecen lineamientos claros sobre cómo realizar pruebas de sistemas de cableado de fibras ópticas en el campo. Estas directrices establecen dos niveles de certificación para redes de fibra óptica, cada uno con un propósito específico.
Pruebas de Nivel 1: Fundamentos de la Certificación

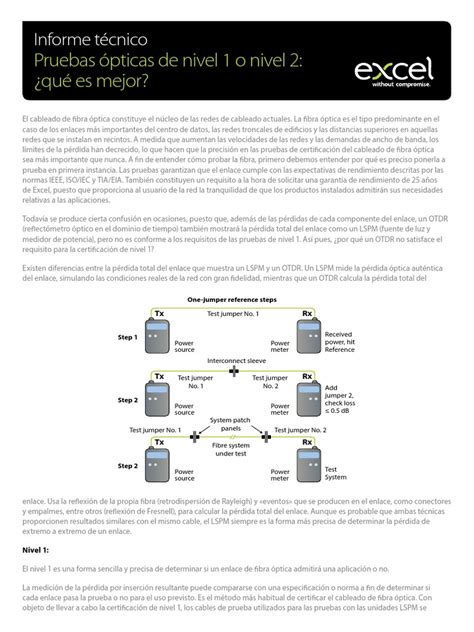

Las pruebas de Nivel 1 son un requisito indispensable para todos los enlaces de cableado de fibra óptica. Estas pruebas se centran en tres parámetros esenciales: la atenuación (también conocida como pérdida de inserción), la longitud del enlace y la polaridad. Al realizar estas mediciones, cada enlace de fibra se evalúa para determinar la atenuación total, y los resultados obtenidos se documentan meticulosamente. Este nivel de prueba proporciona una visión básica pero crucial del rendimiento del enlace, asegurando que cumpla con los estándares mínimos aceptables en términos de pérdida de señal y longitud.
Pruebas de Nivel 2: Profundizando con OTDR
Las pruebas de Nivel 2 complementan las pruebas de Nivel 1 al incorporar un trazado de reflectometría óptica en dominio del tiempo (Optical Time Domain Reflectometer - OTDR) para cada enlace de fibra. Un trazado OTDR es, en esencia, una firma gráfica que ilustra la atenuación de una fibra a lo largo de toda su longitud. Al examinar este trazado, es posible obtener una comprensión detallada del rendimiento de cada componente individual del enlace, incluyendo el cable, los conectores y los empalmes. Además, permite evaluar la calidad general de la instalación al identificar inconsistencias o anomalías en el trazado. Estas inconsistencias, o "falta de uniformidades", pueden ser indicativas de problemas que afectan la fiabilidad de la fibra.
Los trazados OTDR caracterizan parámetros vitales como la uniformidad y la velocidad de atenuación, la longitud de cada segmento de fibra, la ubicación precisa y la pérdida por inserción de conectores y empalmes. También pueden identificar otros eventos anómalos, como flexiones agudas (macro-curvaturas), que pueden ser causadas por un conector defectuoso o por incidentes ocurridos durante la instalación del cable.
Es importante subrayar que la prueba OTDR no reemplaza la necesidad de una medición de pérdida de inserción (Nivel 1), sino que actúa como una evaluación complementaria y más detallada del enlace de fibra. Un trazado OTDR es fundamental para caracterizar eventos individuales que a menudo son invisibles cuando solo se realizan pruebas de pérdida y longitud. Al adoptar el método de prueba estipulado de dos niveles, los instaladores obtienen una visión integral de la instalación de fibra óptica, y los propietarios de las redes reciben la garantía de una instalación de alta calidad.
La Importancia del OTDR 2.0 en la Visibilidad de la Red
La demanda sin precedentes de un mayor ancho de banda, velocidades de red más elevadas, menor latencia y una mayor seguridad y fiabilidad de los datos, todo ello contribuye a una creciente necesidad de una mejor visibilidad de la red. En el ámbito de la infraestructura de fibra, esto se traduce en la necesidad de pruebas adicionales más allá de la certificación básica de las terminaciones de fibra y las pruebas de Nivel 1. Si bien las pruebas de Nivel 1 pueden identificar problemas en términos de aprobación o falla, no pueden determinar la causa raíz ni la ubicación exacta del problema. Es aquí donde entra en juego el OTDR 2.0, la próxima generación de OTDR que ofrece una experiencia innovadora en pruebas de fibra óptica. Estas pruebas se realizan de forma selectiva, además de las de Nivel 1, bajo condiciones y circunstancias específicas, proporcionando un grado más profundo de visibilidad de los enlaces, a diferencia de otras pruebas de infraestructura de fibra.
OTDR barato ¿sirve realmente? | OPW FWV-100 midiendo fibra óptica (prueba real)
Mantenimiento del Rendimiento de la Infraestructura de Fibras
Más allá de la instalación y certificación inicial, el mantenimiento proactivo del rendimiento de la infraestructura de fibras es vital. Es crucial comprender que una gran parte de las fallas en fibra óptica, tanto durante la fase de instalación como una vez que la red está operativa, se originan en aspectos a los que a menudo no se les otorga la importancia debida: la inspección y limpieza de las conexiones. Estas dos tareas son responsables de hasta el 85% de las fallas en la fibra. Por esta razón, cada persona que trabaja con fibra óptica o tiene la capacidad de manipular un conector debe dominar las técnicas de inspección a través de videoscopios y la limpieza con elementos especializados.
Existe un mito persistente de que el alcohol isopropílico es el agente de limpieza óptimo. Sin embargo, se ha demostrado que este compuesto no es efectivo para eliminar impurezas de origen graso, como las que se generan con el simple contacto de un dedo con el conector. La limpieza inadecuada o la falta de ella pueden introducir partículas diminutas que, aunque parezcan insignificantes, pueden causar pérdidas de señal significativas y fallas intermitentes en la red.
Soluciones de Productos y Recursos Técnicos
Para abordar estos desafíos y garantizar la máxima fiabilidad de las redes de fibra óptica, existen soluciones de productos y recursos técnicos avanzados. Las soluciones de pruebas de fibras de Fluke Networks, por ejemplo, ofrecen "Network Supervision", proporcionando una visión superior del interior de las redes LAN de fibra. Esto ayuda a medir su rendimiento, aislar fallos rápidamente, restaurar el rendimiento y cumplir con los requisitos emergentes para pruebas y certificación de fibras.
El OptiFiber OTDR de Fluke Networks es un ejemplo destacado de certificador para la comprobación de fibra óptica. Proporciona la visibilidad necesaria para aislar fallos rápidamente, restaurar el rendimiento de la red y mantenerse al día con los últimos requisitos en materia de comprobación y certificación. Se trata de una potente solución integral que, en una sola herramienta de campo, ofrece rapidez, precisión y resistencia. Ahora, tanto instaladores como propietarios, independientemente de su nivel de experiencia, pueden solucionar problemas en complejas conexiones de cableado de fibra óptica de manera rápida y sencilla, certificando y documentando la instalación según los estándares más recientes.

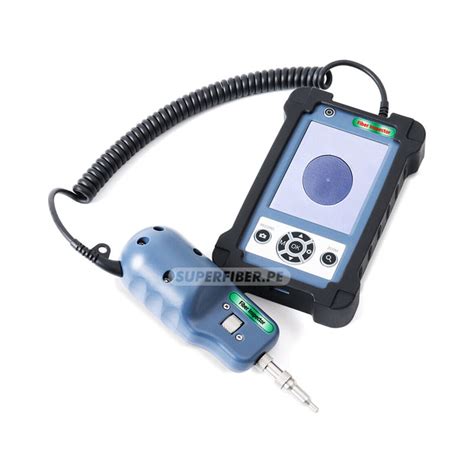

Otra alternativa disponible es el DTX Compact OTDR, una mejora innovadora para el DTX CableAnalyzer. Este dispositivo convierte un certificador de cableado de cobre en un OTDR completo y de fácil uso, permitiendo realizar y analizar trazados en fibra monomodo y multimodo. Además, existen kits completos para el mantenimiento de fibra óptica, como el FTK-1450, que incluye equipos esenciales como un medidor de potencia óptica, un localizador visual de fallos (VFL), un localizador de extremos, un videoscopio y los elementos especializados necesarios para la limpieza de conexiones.
La red de fibra óptica del futuro requerirá un nivel sin precedentes de automatización para soportar las aplicaciones y los servicios emergentes. Para superar estos desafíos, es fundamental contar con un socio que avance junto a usted, impulsando la calidad y la confiabilidad de su infraestructura. El conjunto de soluciones de pruebas inteligentes, certificación y mantenimiento de VIAVI respalda toda la infraestructura, desde la construcción de la fibra óptica hasta la instalación de redes FTTx y la creación de centros de datos en la nube. Sus microscopios de inspección de fibra óptica líderes en la industria proporcionan soluciones portátiles con todas las funciones necesarias que los técnicos requieren para cumplir con los requisitos actuales de las inspecciones y las pruebas de las redes de fibra.
La implementación y el uso homogéneos de los estándares de certificación de fibra óptica son aún más cruciales a medida que las velocidades y el ancho de banda continúan aumentando. La certificación de fibra óptica de Nivel 1 (Básico) es necesaria para cualquier implementación nueva de cableado de fibra óptica en una empresa o centro de datos. Sin embargo, con el rápido crecimiento de las velocidades de datos, los requisitos mínimos han evolucionado. Las pruebas de Nivel 2, por su parte, se utilizan para detectar con precisión el lugar del problema y cuantificar la pérdida y la Pérdida de Retorno Óptico (ORL) de cada uno de los factores que contribuyen al problema, ofreciendo una visión más completa y detallada de la salud de su red de fibra.
