Los cables HDMI se han convertido en una de las formas más comunes y sencillas de conectar un dispositivo a otro para transmitir audio y vídeo. Aunque no sepas qué es un cable HDMI, seguro que ya usas alguno para conectar una consola a la TV o incluso para ver Netflix en la tele si no tienes una Smart TV o un Chromecast. HDMI, o Interfaz Multimedia de Alta Definición, es una interfaz de conexión de audio/video digital para transmitir datos de video sin comprimir y datos de audio digital desde un dispositivo fuente compatible con HDMI. Se encuentra comúnmente en televisores, proyectores, reproductores de Blu-ray y otros dispositivos de entretenimiento doméstico. HDMI provee una interfaz entre cualquier fuente de audio y vídeo digital como podría ser un sintonizador TDT, un reproductor de Blu-ray, un tablet PC, un ordenador (Microsoft Windows, GNU/Linux, macOS, etc.), un ordenador portátil, un receptor A/V y un monitor de audio/vídeo digital compatible, tal como un televisor digital (DTV). HDMI permite el uso de vídeo digital de alta definición, así como audio digital multicanal en un único cable. Es independiente de los varios estándares DTV como ATSC, DVB (-T,-S,-C), que no son más que encapsulaciones de datos del formato MPEG. Tras ser enviados a un decodificador, se obtienen los datos de vídeo sin comprimir, pudiendo ser de alta definición. Estos datos se codifican en formato TMDS para ser transmitidos digitalmente por medio de HDMI. HDMI incluye también ocho canales de audio digital sin compresión.
La Evolución y Diversidad de los Conectores HDMI
Lo primero que tienes que tener en cuenta a la hora de comprar un cable HDMI es su conector. Los cables siempre incluyen conectores macho (salvo los alargadores) y están disponibles con tres tipos de conectores: standard, mini y micro. A la hora de comprar un cable HDMI deberás tener en cuenta el tipo de conector que necesitas en ambos extremos.

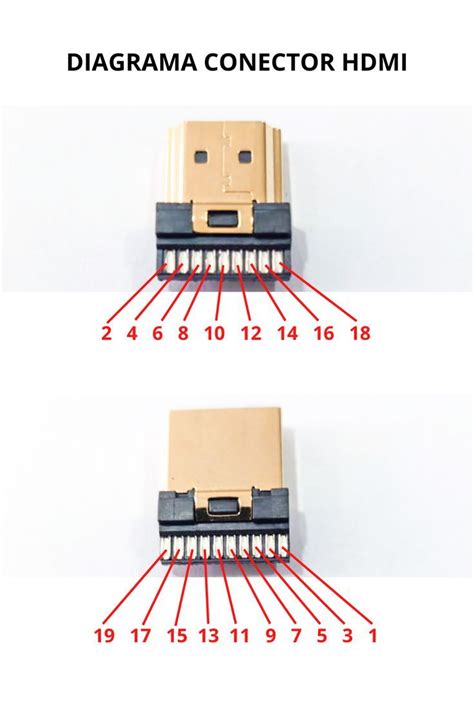

El conector estándar o de tipo A es el más común y es el normal en la gran mayoría de los casos. Este conector de 19 pines está diseñado para dispositivos portátiles. El conector macho mide 13,9 mm x 4,45 mm, con un conector hembra ligeramente más grande. Cuenta con 19 pines: diez en la parte superior y nueve en la inferior. El HDMI tipo A admite resoluciones de hasta 720p y 1080i, y tiene un ancho de banda de hasta 5 Gbps. Tiene 19 pines y ancho de banda suficiente para pantallas 4K. Es compatible con las interfaces DVI de enlace simple mediante un adaptador, pero el audio y las características de control remoto HDMI no estarán disponibles.
El conector mini o de tipo C tiene un tamaño más compacto y se creó con dispositivos más pequeños en mente, como cámaras de vídeo. El conector HDMI tipo C, también conocido como mini HDMI, es una versión más pequeña y compacta del conector HDMI tipo A estándar. Se encuentra comúnmente en dispositivos portátiles como cámaras DSLR, videocámaras, tabletas grandes y sistemas de navegación GPS. El conector mini HDMI tipo C mide 10,42 mm x 2,42 mm, lo que lo hace más compacto que el HDMI tipo A. Este tipo de conector HDMI también admite señales de audio y vídeo de alta definición, lo que lo hace adecuado para diversas aplicaciones. Tiene las mismas características que el tipo A, a excepción de sus dimensiones.
El conector micro o de tipo D es todavía más pequeño y frustrantemente similar a un conector microUSB (que es un cable totalmente distinto). El conector HDMI tipo D, también conocido como micro HDMI, es aún más pequeño que los conectores HDMI tipo A y tipo C. Este tipo de puerto HDMI se encuentra habitualmente en dispositivos portátiles más pequeños, como cámaras de acción, smartphones y tabletas. A pesar de su tamaño reducido, el HDMI tipo D es capaz de transmitir señales de audio y vídeo de alta definición, lo que permite una reproducción de alta calidad en pantallas y dispositivos de mayor tamaño. Al igual que el conector tipo C, tiene 19 pines y las mismas características que el conector tipo A pero menores dimensiones.
Existe también el conector tipo B, que cuenta con 29 pines y fue diseñado para conectar pantallas de muy alta resolución como WQUXGA (3840×2400), aunque nunca ha sido de uso generalizado. Este conector cuenta con una pestaña que bloquea el cable para evitar que se desconecte.
Además, se ha desarrollado el conector HDMI tipo E, también conocido como sistema de conexión HDMI para automóviles, diseñado específicamente para su uso en vehículos. Con este tipo de conector, puedes conectar tus sistemas de entretenimiento a bordo, como sistemas de navegación GPS, reproductores de DVD y pantallas para los asientos traseros, a una pantalla HDMI. El HDMI tipo E está equipado con un mecanismo de bloqueo para garantizar una conexión estable y segura, lo que lo hace ideal para su uso en vehículos sujetos a vibraciones y otras fuerzas que podrían causar desconexiones en conectores sin bloqueo.
Las Versiones del Estándar HDMI y sus Capacidades
El estándar HDMI ha sido mejorado sucesivamente en distintas versiones, y los cables son diseñados de modo que sean compatibles con una u otra versión de HDMI. La última versión de HDMI a la hora de escribir este artículo es la versión 2.1, aunque el tipo de cable que encontrarás en tiendas es comúnmente HDMI 2.0. Es importante tener en cuenta que las versiones superiores de la norma HDMI son completamente compatibles con las anteriores, aunque de momento no se puede actualizar a versiones superiores de la norma HDMI, pues las actualizaciones actuales requieren tanto modificaciones hardware como de firmware.
HDMI 1.0 (Presentado en diciembre de 2002): Fue la primera versión lanzada en 2002 y que era básicamente como unir DVI con audio en una única conexión. Su interfaz física es un cable único de conexión digital audio/vídeo con tasa de transferencia máxima de 4,9 Gbit/s.
HDMI 1.1 (Presentado en agosto de 2005): Mismas características que en la versión 1.0 pero con soporte DVD Audio.
HDMI 1.2 (Presentado el 22 de junio de 2006): Añadido soporte para One Bit Audio, usado en Super Audio CD, hasta 8 canales.
HDMI 1.3 (Presentado el 22 de junio de 2006): En esta versión fue incrementado el ancho de banda a 340 MHz, equivalentes a una tasa de datos de 10,2 Gbit/s. Añadido soporte para Dolby TrueHD y DTS-HD, que son formatos de audio de bajas pérdidas usados en HD-DVD y Blu-ray Disc. Soporta la transmisión a resolución 2560 × 1440 a 60 Hz y el uso de Dolby TrueHD y DTS-HD Master Audio. En la norma HDMI 1.3 fueron definidas dos categorías de cable llamado Categoría 1 (estándar de HDTV) y Categoría 2 (de alta velocidad o superior a HDTV) para reducir la confusión acerca de cuáles son los cables que dan soporte a distintos formatos de vídeo.
HDMI 1.4 (Presentado el 28 de mayo de 2009): Soporta 4K aunque solo a 24 Hz además de la posibilidad de actuar también como un conector de red Ethernet. Su interfaz física es un cable por el que es posible enviar vídeo y audio de alta definición, además de datos y vídeo en 3D. A partir de esta norma, se pasa de la resolución denominada FullHD a XHD (eXtended High Definition) ya que esta soporta vídeo de hasta 4096 × 2160 píxeles a 24 imágenes por segundo o de 3840 × 2160 a 30 imágenes por segundo. Existen también mejoras en el soporte extendido de colores, con imágenes en colores más reales sobre todo, al conectar cámaras de vídeo. En cuanto a la salida de audio, HDMI 1.4 ofrece un canal de retorno de audio que hará necesarios menos cables para tener un sistema de sonido envolvente conectado al televisor.
HDMI 2.0: El ancho de banda sube hasta 18 Gbps, permitiendo vídeo en resoluciones 4K a 60 Hz, soporte para 32 canales de audio y capacidad para transportar la señal simultánea de hasta 2 streaming de vídeo. HDMI 2.0 es una versión actualizada del estándar HDMI que incluye varias mejoras con respecto a las versiones anteriores. Admite una mayor velocidad de transferencia de datos de hasta 18 Gbps, lo que permite formatos de vídeo de mayor resolución, como 4K a 60 Hz. El estándar admite hasta 32 canales de audio, lo que proporciona una experiencia de audio más rica e inmersiva. HDMI 2.0 es compatible con varios formatos, incluyendo relaciones de aspecto 21:9 y vídeos 3D. La funcionalidad CEC (Control de Electrónica de Consumo) mejorada permite controlar varios dispositivos conectados por HDMI utilizando un solo mando a distancia.
HDMI 2.1: La versión más reciente hasta la fecha, un estándar que ya incorporan las consolas de última generación y algunos televisores. Ofrece un ancho de banda de 48 Gbps con soporte para resoluciones de hasta 10K con una frecuencia de refresco en pantalla de hasta 120 Hz. Ofrece otras mejoras como es el ALLM (Auto Low Latency Mode), un modo de latencia baja automática que busca mejorar la fluidez de las imágenes que vemos en pantalla, el sistema eARC (enhanced ARC) para enviar sonido digital multicanal de alta resolución a nuestro equipo de audio como Dolby Atmos o DTS:X. El 4 de enero de 2017, durante el CES en Las Vegas, el HDMI Forum anunció el HDMI 2.1, aunque no fue lanzado hasta el 28 de noviembre de 2017. Soporte a nuevas tasas de 60 Hz para 8K y 120 Hz para 4K.
HDMI 2.2 (Anunciado el 6 de enero de 2025): Esta última versión ofrece un ancho de banda de hasta 96 Gbps, permitiendo hasta 12K a 120 Hz, o 4K a 480 fps.
Son Iguales Todos los Puertos HDMI de una TV? HDMI 1, HDMI 2, HDMI 3
Longitud, Calidad y Consideraciones Adicionales del Cable HDMI
En cuanto a la versión de HDMI, con un cable HDMI 2.0 deberías tener suficiente en la gran mayoría de los casos a no ser que tengas una televisión con una resolución superior a 4K a una gran cantidad de Hz. Ten en cuenta, eso sí, que desde 2012 HDMI prohíbe a los fabricantes de cables que mencionen la versión de HDMI con la que son compatibles.
La especificación HDMI no define una longitud máxima del cable. Al igual que con todos los cables, la atenuación de la señal se hace demasiado alta a partir de una determinada longitud. En lugar de ello, HDMI especifica un mínimo nivel de potencia. Diferentes materiales y calidades de construcción permitirán cables de diferentes longitudes. Además, el mayor rendimiento de los requisitos debe cumplirse para soportar los formatos de vídeo de mayor resolución y el marco de las tasas de los formatos del estándar HDTV. La atenuación de la señal y la interferencia causada por los cables pueden ser compensadas mediante la utilización de un ecualizador adaptativo.
A la hora de comprar un nuevo cable HDMI otro punto importante es la longitud del mismo. En general, conviene adquirir uno que se adapte a las necesidades concretas que tenemos y que sea de la menor longitud posible. La transmisión de datos es digital y tiene una excelente corrección de errores, de modo que no perderás "señal" por tener un cable demasiado largo, pero como norma general nunca es mala idea comprar la longitud necesaria y no más.
Usando conductores de calibre 28 AWG, un cable de 5 metros se puede fabricar de manera fácil y económica para las especificaciones de la categoría 1. Un cable con conductores de mayor grosor, como 24 AWG, de construcción más estricta en cuanto a tolerancias y otros factores, puede alcanzar longitudes de 12 a 15 metros. Además, los cables activos (fibra óptica o de doble cable Cat-5 en vez del estándar de cobre) se pueden utilizar para ampliar HDMI a 100 metros o más.
¿Qué pasa si lo que necesito es un cable muy largo, de más de 5 metros? Los activos tienen la apariencia de un cable HDMI normal, aunque utilizan un método activo (con aporte de electricidad extra) para transferir la señal. También tenemos la opción de apostar por cables Ethernet/RJ45 para extender la señal HDMI. Para hacerlos funcionar, basta con colocar un extensor cerca de la fuente y otro cerca del dispositivo de destino, ya sea un televisor, proyector, etc. De esta manera, podemos optar por comprar cables Ethernet de mayores distancias, siendo más económicos que un cable HDMI activo o de fibra óptica largo. En cada cajetín del extensor existe un método activo de amplificación de señal.
La calidad de fabricación conviene que sea directamente proporcional al uso que le demos, ya que su degradación va a depender en gran medida de la utilización que hagamos de él y de cómo lo tengamos puesto tras la tele o monitor. Si lo sacas de la caja, lo instalas y no lo vuelves a mover en años probablemente no tenga mucha influencia ni notes nada. La calidad del cable debe ser directamente proporcional a la distancia del mismo: cuanto más largo sea, mejor calidad deberá tener el cable. Un modelo sencillo pero interesante es este Philips SWV4432S/10, con una longitud de 1,5 metros, con Ethernet, forro de pvc flexible y blindaje de cobre. Es compatible con resoluciones de hasta 4k a 60 Hz y con ARC. El precio podría variar. Otro interesante es el Etseinri HDMI 8K, un modelo con longitud de 2 metros compatible con velocidades de hasta 48Gbps y resoluciones 8K a 60 Hz o 4K a 120 Hz. El precio podría variar. El Hama 00200504 es un cable HDMI de dos metros con velocidades de hasta 48 Gbit/s, resoluciones de 8K a 60 Hz o 4K a 120 Hz, con estructura interna trenzada apantallada para reducir interferencias y mantener la estabilidad al doblarlo, contando con conectores de aluminio chapados en oro. El precio podría variar. Este modelo de Sniokco de dos metros cuenta con certificado para alcanzar velocidades de hasta 48 Gbps y resoluciones 8K a 60 Hz o 4K a 120 Hz. Tiene conector bañado en oro de 24 quilates, protección en el cabezal y recubrimiento de nailon para una mejor durabilidad. El precio podría variar. Si lo que necesitamos es un cable de gran longitud, tenemos la opción de este Twozoh Cable HDMI de fibra óptica de entre 10 m y 150 m. Promete ser compatible con señales 4K a 60Hz, ARC, HDCP 2.2 y ofrecer un ancho de banda de 18Gbps. El precio podría variar.
Puertos HDMI: Entradas y Salidas
Lo que muchos desconocen es que los puertos HDMI pueden tener diferentes funciones: como entrada o como salida. Comprender las diferencias clave entre la entrada y la salida HDMI es fundamental para conectar correctamente los dispositivos y transferir las señales de audio/video. Un puerto de salida HDMI se utiliza para enviar o transmitir una señal de audio/video de un dispositivo a otro. Por ejemplo, un reproductor de Blu-ray tiene un puerto de salida HDMI que utiliza para enviar video y audio a un televisor. Por otro lado, un puerto de entrada HDMI se utiliza para recibir una señal de audio/video de una fuente externa. Un televisor, por ejemplo, tendrá puertos de entrada HDMI para recibir video y audio de dispositivos conectados, como un reproductor de Blu-ray o un decodificador.
Los puertos HDMI se encuentran comúnmente en una variedad de dispositivos que manejan la transmisión de audio y video. Veamos algunos de los dispositivos más comunes donde puedes encontrar puertos HDMI:
- Televisores: Los televisores modernos, incluidos los modelos HD y Ultra HD, casi siempre tienen puertos HDMI para facilitar la conexión con otros dispositivos.
- Computadoras portátiles y de escritorio: Muchos ordenadores portátiles y de sobremesa vienen equipados con puertos HDMI para conectarse a pantallas externas, como monitores o televisores.
- Consolas de videojuegos: Las consolas de videojuegos más populares, como PlayStation, Xbox y Nintendo Switch, utilizan puertos HDMI para conectarse al televisor y ofrecer una experiencia de juego óptima.
- Sistemas de cine en casa: Los receptores de cine en casa, las barras de sonido y los reproductores de Blu-ray suelen tener conexiones HDMI para transmitir audio y vídeo de alta calidad.
- Dispositivos de transmisión y decodificadores: Dispositivos como Roku, Apple TV y los decodificadores de cable o satélite utilizan puertos HDMI para conectarse al televisor y ofrecer servicios de streaming o canales de televisión.
HDMI vs. DisplayPort: Una Comparativa
Aunque DisplayPort y HDMI son dos estándares distintos para la transmisión de señales de vídeo y audio, a primera vista pueden parecer bastante similares. En esta sección, analizaremos las diferencias para ayudarte a comprender cuál se adapta mejor a tus necesidades. Tanto el conector DisplayPort como el HDMI permiten transmitir vídeo y audio de alta definición desde un reproductor a una pantalla. Sin embargo, existen diferencias clave en sus funciones y capacidades. DisplayPort, lanzado en 2006, fue diseñado específicamente para pantallas de ordenador, mientras que HDMI, presentado en 2002, se concibió inicialmente para televisores y sistemas de cine en casa. Una diferencia notable entre DisplayPort y HDMI radica en sus capacidades de audio. HDMI permite la transmisión de audio a través de un solo cable, lo que lo convierte en una opción popular para sistemas de cine en casa y televisores. Por otro lado, DisplayPort suele ser exclusivamente para vídeo, aunque también puede transmitir audio en ciertos casos. En cuanto a sus versiones, cada estándar ha recibido múltiples actualizaciones a lo largo de los años. DisplayPort cuenta actualmente con cuatro versiones diferentes, mientras que HDMI también tiene varias, incluyendo HDMI 1.0, HDMI 1.2, HDMI 1.3, HDMI 1.4, HDMI 2.0 y HDMI 2.1, siendo esta última la más reciente. Estas actualizaciones aportan mejoras en la resolución, la frecuencia de actualización y el ancho de banda. En lo que respecta a los videojuegos, la elección depende de tus necesidades específicas. Si buscas resoluciones más altas, mayor frecuencia de actualización y más flexibilidad, DisplayPort podría ser la mejor opción. Sin embargo, si tu prioridad es el audio y el vídeo en un sistema de entretenimiento doméstico, HDMI sería más adecuado. Aunque DisplayPort y HDMI puedan parecer muy similares, cumplen funciones distintas y presentan características diferentes. Al comprender sus diferencias, podrá tomar una decisión más acertada al elegir el conector adecuado para sus necesidades de visualización y entretenimiento.
Consideraciones sobre la Calidad y la Durabilidad de los Conectores
Otra de las críticas de HDMI es que los conectores no son tan sólidos como los conectores previos de pantalla. Actualmente la mayoría de los dispositivos con capacidad HDMI están utilizando conectores de montaje en superficie y no a través de agujeros o reforzando conectores, lo que los hace más susceptibles a los daños de las fuerzas exteriores. Tropezar con un cable conectado a un puerto HDMI puede fácilmente causar daño a ese puerto. Además, HDMI es criticado, especialmente por los sistemas de instaladores, por su falta de cualquier mecanismo de bloqueo o garantía incorporada en sus conectores (como los incorporados a DVI y conectores BNC). Como estos, los conectores HDMI son fácilmente desconectados inadvertidamente y, lo que es peor, el enchufe y el conector son más propensos a los daños físicos o eléctricos.
HDMI y la Transmisión de Datos Adicionales
Incluso si fuera posible, los caracteres de los subtítulos ocultos tendrían que ser codificados de alguna manera a los valores de píxeles de la línea 21. Es posible, aunque no esté estandarizado, que una cierta parte del contenido en formato de texto se pueda transmitir de la fuente al destino, utilizando comandos CEC o paquetes InfoFrame. Sin embargo, dado que no existe un formato normalizado para este tipo de datos, es probable que esto solo funcione entre fuentes y destinos de un mismo fabricante. Esa excepción es contraria a la misión de normalización de HDMI, que se centra en parte en la interoperabilidad.
Preguntas Frecuentes sobre HDMI
¿Cómo elijo el puerto HDMI correcto en mi televisor?Al conectar un dispositivo a tu televisor, es importante elegir el puerto HDMI correcto. Si tu televisor y el dispositivo conectado son compatibles con la misma versión de HDMI, puedes usar cualquier puerto sin problema. Sin embargo, si tienes varios puertos HDMI compatibles con diferentes versiones, elige el que coincida con la versión de tu dispositivo. Esto garantizará la compatibilidad y te permitirá acceder a las nuevas funciones que ofrece el estándar HDMI.
¿Qué debo hacer si mi puerto HDMI no funciona?Si su puerto HDMI no funciona, siga estos pasos para solucionar el problema: Comprueba que el cable HDMI esté conectado correctamente tanto al dispositivo como al televisor. Asegúrese de que la fuente de entrada correcta esté seleccionada en su televisor. Prueba a usar un cable HDMI diferente para ver si el problema está en el propio cable. Pruebe el puerto HDMI con otro dispositivo para determinar si el problema reside en el puerto o en el dispositivo conectado. Reinicia el televisor y el dispositivo conectado, y luego intenta volver a conectarlos. Si el problema persiste después de probar estos pasos para solucionarlo, considere ponerse en contacto con el fabricante o con un profesional para obtener más ayuda.
¿Cuáles son las especificaciones de HDMI 2.0?HDMI 2.0 es una versión actualizada del estándar HDMI que incluye varias mejoras con respecto a las versiones anteriores. Estas son algunas de las características clave de HDMI 2.0: Mayor ancho de banda: HDMI 2.0 admite una mayor velocidad de transferencia de datos de hasta 18 Gbps, lo que permite formatos de vídeo de mayor resolución, como 4K a 60 Hz. Audio mejorado: El estándar admite hasta 32 canales de audio, lo que proporciona una experiencia de audio más rica e inmersiva. Compatibilidad con formatos de vídeo 3D y avanzados: HDMI 2.0 es compatible con varios formatos, incluyendo relaciones de aspecto 21:9 y vídeos 3D. Funcionalidad CEC (Control de Electrónica de Consumo) mejorada: Esta función le permite controlar varios dispositivos conectados por HDMI utilizando un solo mando a distancia.
En resumen, la cantidad de pines en un conector HDMI varía según el tipo de conector, siendo los más comunes el Tipo A, C y D, todos ellos con 19 pines, pero difieren en tamaño y aplicación. La evolución de las versiones de HDMI ha traído consigo mejoras significativas en ancho de banda, resolución, frecuencia de actualización y capacidades de audio, adaptándose a las crecientes demandas de la tecnología audiovisual. La elección del cable y conector HDMI adecuado, considerando su versión, longitud y calidad de construcción, es fundamental para garantizar una experiencia óptima de audio y video.
