La automatización industrial ha experimentado una transformación radical en las últimas décadas, y en el corazón de esta revolución se encuentran los protocolos de comunicación de campo. Entre ellos, PROFIBUS (PROcess FIeld BUS) se erige como un estándar globalmente reconocido, sinónimo de funcionalidad, sencillez y robustez. Este artículo se adentra en el mundo de PROFIBUS, desentrañando sus tipologías, su funcionamiento intrínseco, su evolución hacia PROFINET y las sinergias que ofrece con las tecnologías del Internet Industrial de las Cosas (IIoT). Al finalizar esta lectura, estará equipado con el conocimiento esencial para optimizar sus redes PROFIBUS existentes o planificar estratégicamente su implementación futura en su planta industrial.
¿Qué es PROFIBUS? Un Protocolo de Campo Digital
PROFIBUS es un estándar de red digital de campo abierto, comúnmente conocido como bus de campo. Su función principal es garantizar la comunicación fluida entre los sensores de campo, actuadores y otros dispositivos de campo con los sistemas de control, como PLCs (Controladores Lógicos Programables), PACs (Controladores de Automatización Programables) o DCS (Sistemas de Control Distribuido). En la arquitectura de una red PROFIBUS, distinguimos entre dos roles fundamentales: los maestros, que suelen ser los controladores, y los esclavos, que abarcan una amplia gama de dispositivos como drivers, motores, módulos de E/S, dispositivos en campo, robots y actuadores. La comunidad de usuarios de PROFIBUS crece día a día, lo que subraya su relevancia y adopción generalizada en diversas industrias.
El protocolo PROFIBUS se fundamenta en el modelo de Interconexión de Sistemas Abiertos (OSI), definido por la norma ISO 7498. Cada una de sus capas cumple funciones específicas, asegurando una comunicación estructurada y eficiente. Al utilizar un protocolo de comunicación único, estandarizado e independiente de la aplicación, PROFIBUS soporta soluciones de bus de campo en automatización de fábrica y de procesos, en control de movimiento, en tareas de seguridad, y más allá.
Tipos de PROFIBUS: DP y PA
Históricamente, el grupo de interés desarrolló PROFIBUS FMS (Fieldbus Message Specification), un protocolo complejo que, si bien sentó las bases, ya no se utiliza en la actualidad. Hoy en día, la conversación sobre PROFIBUS se centra en dos variantes principales: PROFIBUS DP y PROFIBUS PA.
PROFIBUS DP: Velocidad y Periferia Descentralizada
PROFIBUS DP se desarrolló como una solución rápida, basada en una capa física RS485 y la norma europea EN-50170. El nombre "DP" hace referencia a "periferia descentralizada", lo que indica su enfoque en la conexión de E/S (Entrada/Salida) que utilizan una comunicación serie de alta velocidad completamente descentralizada para conectarse a un controlador central.

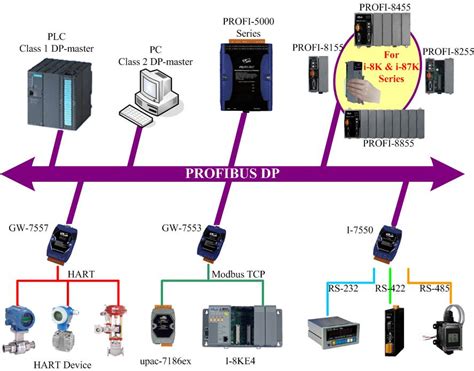

La red PROFIBUS DP es una red multimaestro basada en token. Esto significa que, en sistemas con dos o más maestros, el derecho a comunicarse con los equipos de campo se transfiere secuencialmente entre ellos a través de un "token", permitiendo que cada maestro disponga de una porción del tiempo de comunicación. Existen dos clases de maestro:
- Master Class 01: Transmite información cíclica para el control del proceso.
- Master Class 02 (opcional): Transmite información acíclica y se utiliza para diagnósticos, alarmas y configuración de equipos.
En cuanto a su rendimiento, la red PROFIBUS DP opera a velocidades que varían desde 9,6 kbp/s hasta 12 Mbp/s en sistemas con longitudes de cable de 100 a 1000 metros. La topología típica de las redes PROFIBUS DP es lineal, y se emplean puertas de enlace, repetidores y terminadores para gestionar la red. Es importante destacar que las redes DP pueden incluir un perfil ProfiSafe, lo que permite su uso en aplicaciones de seguridad con niveles SIL3 (Safety Integrity Level 3).
Para acometer el conexionado de los equipos en una red PROFIBUS DP, se parte de un cable desde el controlador y se van conectando todos los esclavos o estaciones remotas en serie. Los conectores estándar para los cables RS-485 son los DB9 o M12. Un componente crucial es el terminador, que se conecta en ambos extremos del bus. El objetivo de este terminador es suministrar resistencia eléctrica al final de la línea de transmisión para absorber las señales, evitando rebotes y asegurando que las señales no sean malinterpretadas por las estaciones de red. Los terminadores de bus crean la carga que convierte la señal de bus de campo, transmitida como un cambio de corriente, en una tensión detectable en el cable. Para evitar perturbaciones, el cable del bus debe ser finalizado en ambos extremos con estas resistencias de finalización. Los finalizadores del bus deben conectarse en el primer equipo (que suele ser el maestro) y en el último esclavo o estación.
El uso de un repetidor permite ampliar la red PROFIBUS hasta un máximo de 126 dispositivos y aumentar la longitud de línea según la velocidad de transmisión. Cada segmento puede albergar un máximo de 32 dispositivos (31 esclavos + 1 repetidor). El repetidor modular INBLOX® simplifica la gestión de la red PROFIBUS con diagnóstico avanzado mediante LED, aislamiento galvánico y una estructura en estrella, facilitando la puesta en marcha y el mantenimiento segmentado.
PROFIBUS PA: Comunicación en Entornos de Proceso
Inicialmente, el protocolo PROFIBUS PA se desarrolló como una evolución de la comunicación HART, diseñado específicamente para aplicaciones de campo donde se requiere comunicación entre instrumentos de medida y el sistema de control. PROFIBUS PA utiliza pares trenzados apantallados que sirven tanto para la alimentación de los dispositivos como para la transmisión de datos. Su estructura física de red cumple la norma IEC-61158-2, y la velocidad de transmisión de datos en la red es de 31,25 kbit/s. De hecho, es prácticamente idéntico a FOUNDATION Fieldbus H1, ya que ambos se basan en la misma norma. En el momento de su desarrollo, 31,25 kbit/s era, y sigue siendo, una velocidad más que suficiente para el tipo de información que envían y reciben los instrumentos de campo.

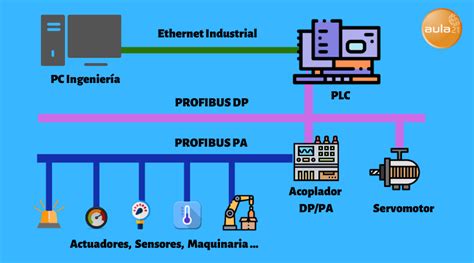

Los equipos PROFIBUS PA no se conectan directamente al controlador. En su lugar, se integran en la red PROFIBUS DP, que opera a mayor velocidad, y se accede a ellos a través de un acoplador o enlace. Este acoplador/enlace actúa como interfaz de red y, además, suministra la alimentación al bus. Una de las ventajas más significativas de las redes PA es que pueden diseñarse para ser intrínsecamente seguras, lo que permite que los instrumentos conectados operen en áreas peligrosas. Por lo general, un bus intrínsecamente seguro admite menos equipos que una red convencional, aunque el número óptimo de equipos depende de varios factores.

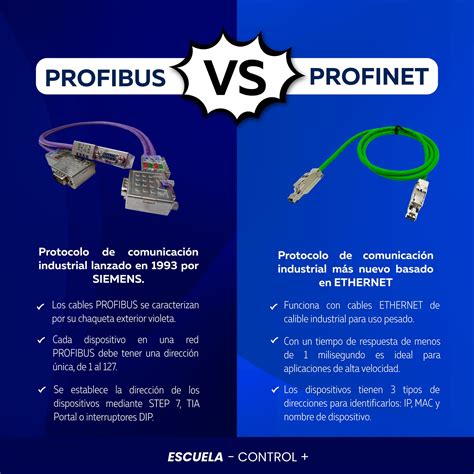

PROFIBUS vs. PROFINET: Una Evolución Natural
PROFINET puede considerarse una evolución del protocolo PROFIBUS. Hoy en día, la industria se inclina por protocolos basados en Ethernet (IEEE 802.3) y el modelo OSI. PROFINET se puede aplicar desde los niveles de control hasta la comunicación en campo, proporcionando una red uniforme y vertical, e incorporando todas las ventajas de las tecnologías de la información en las áreas de producción de la empresa.
Actualmente, numerosos fabricantes ofrecen instrumentos de campo con un protocolo nativo basado en Ethernet. Una ventaja adicional de adoptar PROFINET es su facilidad de implementación, ya que se apoya en un modelo ampliamente conocido y requiere una infraestructura de bajo coste. PROFINET no debe considerarse simplemente como "PROFIBUS sobre Ethernet". PROFINET es un estándar abierto basado en Ethernet y una evolución del protocolo PROFIBUS.
Una ventaja significativa de PROFINET es su coexistencia nativa con TCP/IP, lo que aporta beneficios adicionales. Todos los equipos se integran en una única red donde se llevan a cabo las funciones de control, diagnóstico y otras tareas relacionadas. Normalmente, no se necesitan puertas de enlace. La normativa permite construir la red de diversas formas, como en anillo, línea, árbol o estrella. PROFINET opera a velocidades de hasta 1.000 megabits por segundo, y los cables pueden tener una longitud de hasta 100 metros. Gracias a su funcionamiento a alta velocidad, ofrece tiempos de respuesta inferiores a 1 milisegundo.
Cuando hablamos de PROFIBUS, nos referimos a un protocolo de comunicación digital tradicional y ampliamente reconocido, implantado en numerosas industrias. PROFINET, por otro lado, es un protocolo basado en Ethernet Industrial. PROFINET permite una comunicación más rápida y ofrece un mayor ancho de banda. Esto significa que un mensaje intercambiado en una red PROFINET puede transportar mucha más información que un mensaje en PROFIBUS.
La Integración del IIoT en Redes PROFIBUS
La monitorización tradicional de redes industriales puede resultar compleja. Sin embargo, los servicios del Internet Industrial de las Cosas (IIoT) permiten monitorizar fácilmente el estado de los equipos y acceder rápidamente a la información y a los documentos de las bases de datos, incluso de forma remota.
Para recopilar la información de diagnóstico y estado del campo, es necesaria una "puerta de campo" (field gateway). Un ejemplo es el Fieldgate SFG500, que funciona como un maestro DP de Clase 02, recopilando todos los datos de los equipos de campo. Toda esta información se transfiere a la nube utilizando un entorno seguro, donde se pueden emplear diversos servicios IIoT, como Netilion Health, para monitorizar el estado de los equipos.
Protocolo de comunicación: PROFIBUS
Esto permite ejercer un mejor control sobre la base instalada. Aunque cada vez más equipos se gobiernan mediante PROFINET, sigue existiendo una gran cantidad de equipos gobernados por PROFIBUS en la industria. La integración de IIoT en estas redes permite una visibilidad sin precedentes, anticipando problemas antes de que ocurran y optimizando las operaciones.
Diagnóstico y Mantenimiento en Redes PROFIBUS
La robustez de PROFIBUS se complementa con herramientas avanzadas para el diagnóstico y el mantenimiento. Una herramienta potente para este fin es Profitrace, que permite analizar cables, medir señales y examinar la comunicación de las redes para detectar problemas comunes como ruido, reflexiones de onda, interferencias, caídas de tensión, problemas de terminación, direcciones duplicadas, roturas en el cableado y conectores. Profitrace incorpora un osciloscopio digital de alta velocidad para capturar y mostrar señales de bus en tiempo real. Una señal de calidad adecuada debe ser una señal cuadrada, con transiciones verticales y sin perturbaciones. Además, Profitrace ofrece funcionalidades como un gráfico de barras para los niveles de tensión de cada equipo, un semáforo de colores para indicar el estado, y la capacidad de escanear la topología de la red.
Otra herramienta es el PB-QONE, diseñada para evaluar la calidad de la comunicación en redes PROFIBUS. Permite una conexión no reactiva a la red y ofrece una evaluación automatizada de los resultados de medición para analizar el estado de la calidad de transmisión física y lógica.
El estándar de 4-20 mA, durante mucho tiempo la piedra angular de la medición y el control en procesos industriales por su robustez y fiabilidad, ha sido complementado por las tecnologías Fieldbus. PROFIBUS representa un avance clave en la automatización industrial, fusionando el rendimiento fiable del estándar de 4-20 mA con las modernas ventajas de las tecnologías Fieldbus.
La conexión de herramientas de diagnóstico es esencial para el análisis de la comunicación, permitiendo el acceso al sistema sin interrumpir la producción. Por ello, durante la planificación de PROFIBUS, es crucial prever puntos de acceso adecuados para el diagnóstico, facilitando el mantenimiento, la puesta en servicio y la localización de averías. Herramientas como el PROFtest II ofrecen una visión rápida y sencilla del estado actual del cableado, realizándose mediciones sin necesidad de desconectar el PLC/maestro PROFIBUS. El IPBMA tiene la habilidad de detectar fallos lógicos en la transmisión de datos, así como interferencias en la transmisión de señales.
Consideraciones de Cableado y Conexión
Los conductores de los cables del bus deben ser apantallados y estar instalados separadamente de los cables de potencia, manteniendo una distancia mínima de 20 cm. Por tanto, los cables del bus (o cables de señal) no pueden ser instalados adyacentes a los cables de potencia.
Existen distintas variantes de cables para PROFIBUS, adaptadas a diferentes campos de aplicación. Esto incluye cables sin silicona, aptos para la industria automotriz; cables especiales para tendido bajo tierra; cables para aplicaciones de guiado forzoso en cadenas portacables; y cables de fibra óptica exentos de halógenos, resistentes a pisadas y difícilmente inflamables, aprobados para construcción naval en tendidos invariables de barcos y unidades offshore.
En cuanto a los conectores, se utilizan conectores DB9 o M12 estándar para los cables RS-485. Conectores de bus con salida de cable axial (180°) o vertical (90°) están disponibles, permitiendo la salida perpendicular del cable y, en algunos casos, integrando una resistencia de terminación de bus. A través de un interruptor accesible desde el exterior, se puede activar la resistencia terminadora integrada en el conector de bus.
La resistencia terminal RS485 activa sirve para cerrar segmentos de bus, alimentándose de forma independiente de las estaciones del bus. El cierre del sistema de bus permite acoplar y desacoplar estaciones a elección. El elemento terminal activo RS485 cierra el PROFIBUS, asegurando un nivel definido en la señal RS485 y la supresión de reflexiones en la línea.
Expandiendo y Optimizando Redes PROFIBUS
Para la comunicación a nivel de célula, se utiliza PROFIBUS-DP eléctrico, típicamente a 1,5 Mbps. El tamaño máximo de la red eléctrica es limitado, y para extender el alcance se emplean repetidores. Un repetidor puede ampliar la red hasta un máximo de 126 dispositivos y aumentar la longitud de línea. Cada segmento puede tener un máximo de 32 dispositivos. Los repetidores modulares como el INBLOX® ofrecen diagnóstico avanzado y facilitan el mantenimiento.
Para conectar segmentos PROFIBUS a través de cables de fibra óptica a distancias de hasta 30 km, se utilizan convertidores de fibra óptica de la serie OPTIrep. Este sistema puede implementarse tanto en estructuras lineales como en anillos redundantes.
La tecnología BLUambas® para PROFIBUS garantiza velocidades de transmisión de hasta 1,5 Mbps. Para crear un radioenlace PROFIBUS, se necesita un módulo maestro BLUambas® y al menos un módulo esclavo BLUambas®.
El cable de programación activo APKA, con un repetidor integrado en el conector, facilita una conexión sin perturbaciones en la red PROFIBUS para programar y comprobar la calidad de la comunicación lógica.
La organización PROFIBUS & PROFINET International representa una gran comunidad de automatización a nivel mundial, responsable de estos dos protocolos de comunicación. Trabajan activamente para reducir la brecha de conocimiento sobre los protocolos de campo en diversas industrias, organizando eventos y difundiendo información para acercar la tecnología a los usuarios finales.
En resumen, PROFIBUS representa un pilar fundamental en la automatización industrial, ofreciendo una comunicación robusta y fiable. Su evolución hacia PROFINET y su integración con tecnologías como el IIoT demuestran su capacidad de adaptación y su continua relevancia en la industria moderna.
