Si el puerto Ethernet de tu pared no funciona y está causando problemas de conexión, no te preocupes. Aquí te explicamos paso a paso cómo identificar el fallo y arreglarlo tú mismo sin necesidad de ser un experto. A veces, un poco de paciencia y las herramientas adecuadas pueden hacer maravillas. Hoy en día, todas las viviendas nuevas en España disponen de tomas de red en todas las estancias como dormitorios, salón, cocina e incluso bodegas o áticos, para que así tengamos conexión a Internet en cualquier lugar. El problema viene cuando una de estas tomas no funciona; hoy, en RedesZone, os vamos a explicar cómo diagnosticar el problema y solucionarlo.
¿Tienes problemas con el puerto Ethernet de la pared y no sabes por dónde empezar? Tranquilo, no hace falta ser un experto para solucionarlo. Con las herramientas adecuadas y un poco de atención, puedes identificar el fallo, reparar los cables dañados y dejar todo como nuevo. En este artículo, te vamos a guiar paso a paso, desde cómo usar un tester para detectar qué hilos están rotos hasta cómo volver a crimparlos correctamente.
Diagnóstico del Problema: Identificando la Causa Raíz
Antes de lanzarte a desmontar todo, lo primero es saber qué está fallando. Existen varias causas comunes por las que un puerto Ethernet de pared puede dejar de funcionar correctamente.

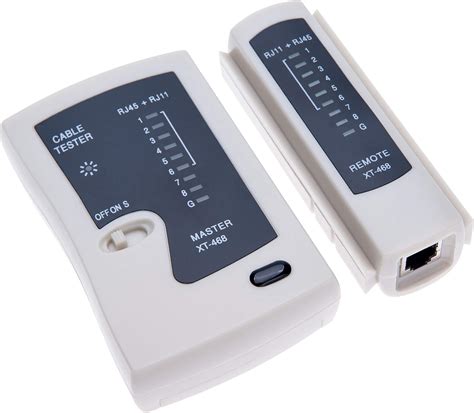

Uso de un Tester de Cables Ethernet
Una de las herramientas más valiosas para diagnosticar problemas de conectividad en cables Ethernet es un tester de cables. Esta herramienta te ayudará a identificar si el cable dentro de la pared está roto o si el problema está en el puerto mismo, ya sea en el extremo de la pared o en el otro extremo conectado al router o switch.
Para utilizar un tester de cables Ethernet, conecta un extremo del tester al puerto de la pared que presenta problemas. Luego, conecta el otro extremo del tester al punto donde debería estar conectado el cable Ethernet (generalmente, en la roseta de red del router o switch). El tester te indicará qué hilos del cable no están haciendo contacto o están rotos. Si el tester no muestra una conexión completa para todos los hilos, sabrás que el problema reside en el cableado interno o en uno de los conectores.
Revisión del Cableado del Puerto
Si el tester de cables indica un problema, el siguiente paso es inspeccionar el cableado directamente en el puerto de la pared. Abre el puerto Ethernet de la pared con cuidado. Una vez expuesto el cableado, fíjate si los cables están bien conectados siguiendo el estándar de colores. Los dos estándares más comunes son T568A y T568B. Para la mayoría de las instalaciones domésticas, se utiliza el T568B.
El estándar T568B especifica el siguiente orden de colores de izquierda a derecha en el conector RJ45:
- Blanco/Naranja
- Naranja
- Blanco/Verde
- Azul
- Blanco/Azul
- Verde
- Blanco/Marrón
- Marrón
Asegúrate de que cada hilo de color esté correctamente insertado en la ranura correspondiente del conector o terminal, y que el aislamiento de plástico del cable esté firmemente sujeto. A veces, un hilo puede salirse de su sitio o no haber hecho buen contacto con la cuchilla de conexión.
Prueba del Puerto con Otro Cable
Si sospechas que el problema podría ser el cable que estás utilizando para conectar tu dispositivo al puerto de pared, prueba el puerto con otro cable de red adicional que sepas que funciona correctamente. Conecta este cable al puerto de pared y verifica si la conexión a Internet funciona. Si con otro cable la conexión es estable, entonces el problema radica en el cable que estabas usando anteriormente y deberás reemplazarlo.
Verificación del Enrutador o Switch
No debemos olvidar verificar el equipo de red al que se conecta el puerto Ethernet de la pared. Asegúrate de que el puerto correspondiente en tu switch o router esté funcionando bien. Intenta conectar un dispositivo directamente a ese puerto del router o switch con un cable Ethernet que sepas que funciona. Si el dispositivo se conecta sin problemas, entonces el problema está en el cableado de la pared o en la roseta de la pared. Si el puerto del router o switch tampoco funciona, entonces el problema está en el router o switch.
Que son las Categorias de los Cables de Red Ethernet? - Review Cable Ethernet CAT8 Ugreen
Reparación: Volviendo a Conectar los Hilos
Una vez detectado el problema y habiendo identificado la causa, es hora de repararlo. Las reparaciones más comunes implican volver a conectar los hilos en el conector RJ45 o en la roseta de pared.

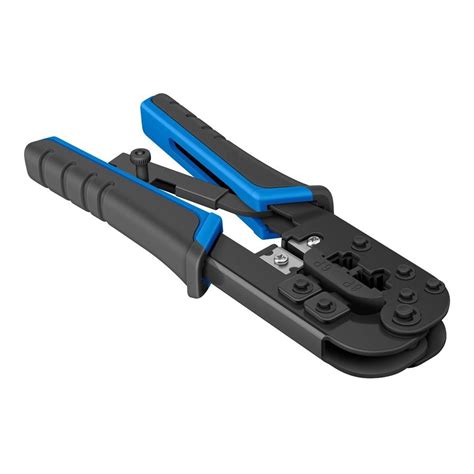

Uso de una Herramienta de Crimpado (Ponchadora)
En ciertos casos, el cable se rompe por diversas situaciones. Si no es eso, el conector RJ45, la "cabeza", se ensucia mucho, se llena de pintura, etc., y no funciona como es debido. Para reparar un conector RJ45 dañado o mal conectado, necesitarás una herramienta de crimpado, también conocida como "ponchadora", "prenzadora" o "RJ-45 crimp tool", dependiendo de cómo le digan en tu país.
Pasos para reemplazar un conector RJ45:
Cortar el extremo dañado: Si el cable está dañado en el extremo, deberás cortar la parte afectada. Si la parte externa del cable está "tostada" por el sol, solo necesitas doblarla y sacarla; los cables del interior no sufrirán ningún daño. Asegúrate de cortar limpiamente el extremo del cable.
Pelar el aislamiento exterior: Con la herramienta de crimpado, que generalmente tiene una cuchilla para pelar cables, retira aproximadamente 2-3 cm del aislamiento exterior del cable Ethernet. Ten cuidado de no cortar o dañar los hilos interiores.
Separar y enderezar los hilos: Dentro del cable Ethernet, encontrarás ocho hilos de colores, generalmente trenzados en cuatro pares. Separa estos pares y desenreda cada hilo individualmente. Endereza cada hilo lo más que puedas.
Organizar los hilos según el estándar T568B: Debes verificar si tu extremo tiene la combinación de colores de la primera o segunda imagen (referencia a las imágenes que se usarían en un artículo real). Coloca los hilos en el orden correcto del estándar T568B, de izquierda a derecha: Blanco/Naranja, Naranja, Blanco/Verde, Azul, Blanco/Azul, Verde, Blanco/Marrón, Marrón.
Insertar los hilos en el conector RJ45: Une los hilos lo más que puedas sin que se entrecrucen y, con cuidado, introdúcelos en el conector RJ45. Asegúrate de que cada hilo entre en su ranura correspondiente y que el aislamiento exterior del cable llegue hasta el final del conector RJ45 para asegurar una buena sujeción.
Crimpar el conector: Una vez que los hilos estén correctamente posicionados dentro del conector RJ45, coloca el conector en el hueco correspondiente de la herramienta de crimpado. Aplica una presión firme y constante para "crimpar" o "ponchar" el conector. Esto hará que las cuchillas del conector RJ45 corten el aislamiento de cada hilo y hagan contacto con el conductor, y también asegurará el cable al conector.
- Probar la conexión: Después de crimpar el nuevo conector, es recomendable probar la solución utilizando un tester de cables Ethernet para asegurarte de que todos los hilos hacen contacto correctamente y la conexión es estable.
Reparación en la Roseta de Pared
Si el problema está en la roseta de pared (el conector hembra en la pared), el proceso es similar pero se realiza con una herramienta de impacto o "punch down tool".
Identificar los hilos: Retira la tapa de la roseta de pared para acceder a los terminales de conexión. Verás etiquetas de colores que corresponden al estándar T568A o T568B.
Preparar los hilos: Si los hilos están sueltos o mal conectados, retíralos con cuidado. Si es necesario, pela un poco el aislamiento exterior del cable y luego el aislamiento de cada hilo para exponer el conductor.
Conectar los hilos a la roseta: Utilizando la herramienta de impacto, presiona cada hilo de color en la ranura correspondiente de la roseta, siguiendo el estándar T568B. La herramienta de impacto cortará el exceso de hilo y asegurará la conexión.
Consideraciones Adicionales y Mantenimiento
Un mantenimiento preventivo y la atención a los detalles pueden evitar muchos problemas de conexión Ethernet.
Tipos de Cableado y Blindaje
Si tienes cables S/FTP (Shielded/Foiled Twisted Pair), es probable que no tenga cables medio blancos o de colores tan evidentes como en cables UTP (Unshielded Twisted Pair). Estos cables tienen un blindaje adicional (lámina o malla metálica) que requiere un manejo más cuidadoso durante el pelado y la conexión para asegurar la continuidad del blindaje.
Mantenimiento de Conectores
Los conectores RJ45, tanto los machos en los cables como los hembra en las rosetas, pueden acumular polvo, suciedad o incluso pintura, lo que puede interferir con la señal. Una limpieza ocasional con aire comprimido o un limpiador de contactos específico puede ayudar a mantener una conexión óptima.
La Importancia de los Estándares
Seguir rigurosamente los estándares de cableado, como el T568B, es fundamental para garantizar la compatibilidad y el rendimiento de la red. Mezclar estándares o realizar conexiones incorrectas puede llevar a problemas de conectividad difíciles de diagnosticar.
Estos traductores nos están ayudando a reparar el mundo. Si has seguido estos pasos, ahora has reemplazado el conector RJ45 o reparado la conexión en la roseta. ¡Ahora solo conecta ambos cables, uno a tu PC y el otro a tu módem o router, y listo! ¡Gracias y hasta luego!
