Caja de Terminación de Fibra Óptica: Características, Tipos y Funcionalidad Esencial

La caja de terminación de fibra óptica es un componente fundamental en la infraestructura de redes de telecomunicaciones modernas, actuando como el punto de conexión y protección para los delicados hilos de vidrio que transmiten datos a velocidades vertiginosas. Su diseño y funcionalidad son cruciales para garantizar la integridad de la señal y la fiabilidad del servicio, especialmente en el contexto de la expansión de redes de fibra hasta el hogar (FTTH) y otras aplicaciones FTTx.

¿Qué es una Caja de Terminación de Fibra Óptica?

En esencia, una caja de terminación de fibra óptica es un dispositivo de interfaz diseñado para conectar el cable de fibra óptica principal o de distribución con cables de conexión o "pigtails", ya sea en interiores o exteriores. Este equipo actúa como un punto de acceso vital en la Red de Distribución Óptica (ODN), permitiendo a los usuarios acceder a servicios de ancho de banda de alta velocidad. Cuando los divisores ópticos se integran dentro de estas cajas, estas pasan a ser conocidas como cajas de distribución.

La caja de terminación de fibra óptica es un producto que se utiliza en diferentes escenarios en la construcción FTTH, como división primaria o secundaria. La gente suele utilizarlo para conectar cables de conexión desde el divisor a los cables interiores, satisfaciendo las demandas de servicios de ancho de banda de alta velocidad. Son adecuadas para una estructura de red dispersa después de implementar el divisor óptico. Están compuestas por componentes de cable fijo, módulos divisores, módulos de empalme por fusión, áreas de almacenamiento y más. Su propósito principal es completar la introducción y fijación del cable, el empalme y la distribución por fusión de fibras, la instalación y gestión de divisores, así como el almacenamiento y fijación de cables de conexión. Esto, a su vez, ayuda a aumentar la capacidad de la red óptica.

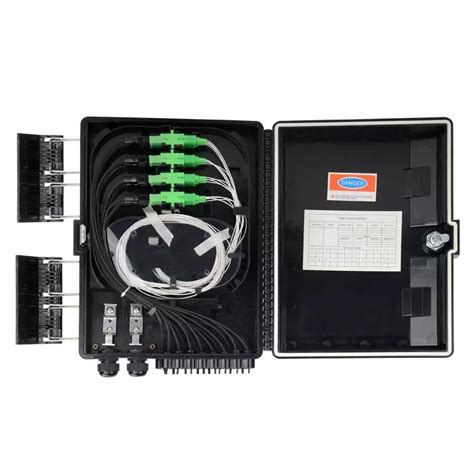

Componentes y Funcionalidad Clave

Una caja de terminación de fibra óptica típica se compone de varios elementos clave que trabajan en conjunto para asegurar una conexión robusta y organizada:

• Componentes de Cable Fijo: Estos elementos aseguran y guían los cables de fibra óptica entrantes, protegiéndolos de tensiones mecánicas.
• Módulos Divisores: Permiten dividir una señal óptica de entrada en múltiples señales de salida, esencial para redes que distribuyen la señal a varios usuarios. Las cajas de terminación admiten divisores 1:32, y algunas pueden alojar hasta dos bandejas de empalme independientes, cada una diseñada para gestionar las fibras entrantes.
• Módulos de Empalme por Fusión: Aquí es donde se unen las fibras ópticas. El empalme puede ser mecánico, mediante conectores especiales, o por fusión, utilizando calor para unir las fibras ópticas. Las cajas de empalme de fibra óptica son un componente que resulta esencial para el correcto funcionamiento de las redes y telecomunicaciones. Una caja de empalme de fibra óptica no es más que un dispositivo de protección que permite almacenar de manera segura los empalmes entre los diferentes cables de fibra óptica. Estas cajas son esenciales en todo tipo de instalaciones, desde redes de telecomunicaciones hasta en infraestructuras de alta seguridad. Entender cómo funciona una caja de empalme de fibra óptica es fundamental para apreciar su importancia en nuestras redes de comunicación.
• Áreas de Almacenamiento: Estas zonas están diseñadas para organizar y almacenar de manera ordenada el exceso de fibra, como los cables de conexión (pigtails), asegurando que se cumplan los requisitos de radio de curvatura mínimo para evitar daños. La caja de terminación de fibra óptica proporciona almacenamiento para varios cables ópticos conectados entre bastidores, de modo que se puedan colocar de forma regular y ordenada. La caja de terminales de fibra óptica debe tener el espacio y los métodos adecuados, de modo que esta parte del cable de conexión óptica pueda enrutarse claramente, ser fácil de ajustar y pueda cumplir con los requisitos del radio de flexión mínimo. La disposición interna de algunas cajas simplifica la gestión.

Las características específicas varían entre modelos, pero las funcionalidades generales incluyen:

1. Función Fija: Después de que el cable óptico entra en la caja, la cubierta exterior y el núcleo de refuerzo se fijan mecánicamente. Se instalan componentes de protección del cable de tierra, se realiza la protección final y se agrupan y protegen las fibras ópticas.
2. Función de Conexión: La fibra óptica extraída del cable óptico se empalma con el cable pigtail. La fibra óptica redundante se enrolla y almacena, y el empalme de fusión está protegido.
3. Función de Despliegue: Se conecta el conector del cable pigtail al adaptador para realizar el acoplamiento de ruta óptica con el conector del otro lado. Los adaptadores y conectores deben poder enchufarse y desenchufarse de manera flexible, permitiendo que las rutas ópticas se implementen y prueben libremente.
4. Función de Almacenamiento: Como se mencionó, se proporciona espacio y métodos para el enrutamiento claro y ordenado de los cables de conexión.

Tipos de Cajas de Terminación de Fibra Óptica

Las cajas de terminación de fibra óptica se pueden clasificar de diversas maneras, lo que permite seleccionar la opción más adecuada para cada aplicación específica:

Basado en el Método de Conexión de Cables:

• Caja de Terminación Directa: Posee un único orificio externo para la línea de recepción.
• Caja de Terminación de Tipo Ramificado: Presenta varios orificios para la línea de recepción, permitiendo una mayor flexibilidad en la entrada de cables.

Basado en la Cantidad de Fibras Fusionadas:

Las clasificaciones comunes incluyen configuraciones como 2 en / 8 afuera, 4 en / 24 afuera, o 4 en / 12 afuera, indicando la cantidad de fibras que pueden ser introducidas y distribuidas, respectivamente. Algunas unidades pueden alojar hasta 108 empalmes por fusión y admiten hasta 96 núcleos.

Basado en el Material de la Carcasa:

• Cajas de Plástico: A menudo fabricadas con polipropileno de alto impacto o policarbonato de alta calidad, estabilizado a los rayos UV. Estas ofrecen buena resistencia a impactos (IK08 o IK10) y protección contra el polvo (IP65).
• Cajas de Metal (Chapa): Proporcionan una robustez adicional y, en algunos casos, mejor blindaje electromagnético.

Basado en el Estilo de Montaje:

• Montadas en Pared: Diseñadas para fijarse a paredes, ya sea en interiores (pasillos, pozos eléctricos débiles) o exteriores.
• Montadas en Poste: Específicas para instalación en postes, comunes en despliegues de red exteriores.
• Tipo Cajón (Rack-Drawer): Ideales para montaje en racks de telecomunicaciones, ofreciendo acceso tipo cajón para la gestión de fibra.
• Tipo Escritorio: Soluciones compactas para entornos de oficina o centros de datos.

Basado en la Ubicación de Instalación:

• Caja de Terminación de Fibra Interior: Soluciones compactas diseñadas para Unidades de Vivienda Múltiple (MDU) pequeñas y medianas o Unidades de Inquilinos Múltiples (MTU).
• Caja de Terminación de Fibra Óptica para Exteriores: Diseñadas para resistir las inclemencias del tiempo y se utilizan en despliegues exteriores, incluyendo MDU y otras ubicaciones.

Diferenciación: Gabinete Cross Connect vs. Caja de Terminación

Es importante distinguir la caja de terminación de otros equipos de red óptica:

• Gabinete Cross Connect: Según la norma YD/T 988-2015, una caja de distribución de fibra óptica (término que puede solaparse con "gabinete cross connect" en algunos contextos) es un dispositivo de interfaz que conecta el cable de fibra óptica principal y el cable de fibra óptica de distribución al aire libre.
• ODF de Red Troncal (Backbone ODF): Normalmente no contiene divisores ópticos. Los núcleos de fibra del cable troncal y del cable de distribución se conectan a través de cables de conexión de un solo núcleo. Sin embargo, en algunas redes de área metropolitana, se puede instalar una pequeña cantidad de divisores en estas cajas para facilitar el acceso de servicios periféricos.
• ODF de Distribución (Distribution ODF): Su función principal es conectar el cable de distribución, el divisor óptico y el cable entrante. Utiliza un método de conexión de "salto libre" para reducir el número de conexiones activas en el enlace de fibra óptica.
• Caja de Terminación de Fibra Óptica: Sirve como interfaz para conectar el cable de fibra óptica entrante con el cable mariposa (pigtail), ya sea dentro o fuera de un edificio. Contiene terminales de fibra óptica y unidades de empalme o protección mecánica.

Características Avanzadas y Materiales

Las cajas de terminación modernas ofrecen características que mejoran la gestión, la durabilidad y el rendimiento:

• Capacidad y Gestión de Fibras: Pueden admitir hasta 96 núcleos y utilizan fibras de 0,9 mm de diámetro reducido para una gestión sencilla. Algunas unidades disponen de 36 secciones internas claramente numeradas para una organización eficiente de las fibras. El uso de canalizaciones especiales mantiene un radio de curvatura de 45 mm, lo que reduce la tensión en las fibras.
• Puertos de Entrada: Incluyen 4 puertos de entrada de cable para mayor flexibilidad, y algunas ofrecen dos puertos de alcance medio.
• Protección: Clasificación IP65 para protección contra polvo y agua, y resistencia a impactos IK08 o IK10. Los cierres de acero inoxidable y policarbonato con estabilización UV son duraderos. La carcasa tiene clasificación IP65 de protección contra el agua dentro de su carcasa. La unidad está sellada contra la humedad mediante una junta de neopreno. Los pestillos de acero inoxidable garantizan un cierre seguro.
• Adaptadores y Conectores: Utilizan adaptadores SC símplex, pero pueden ser compatibles con conectores LC, ST, FC y MTRJ. Se incluyen adaptadores SC preinstalados en algunos modelos, complementados por un juego de pigtails de 12 fibras. Cada conector admite un diámetro de revestimiento de 125 µm. Todas son fibras monomodo, 9/125 µm, G.657.A1 (o G.657.A2 insensibles a la curvatura). Las fibras G.657.A2 insensibles a la curvatura están optimizadas para 1310 nm, 1490 nm y 1625 nm. Los conectores pulidos APC se identifican por su color verde.
• Rendimiento Óptico: La pérdida de inserción es inferior a 0,2 dB, y la pérdida de retorno es de 50 dB. Cada punto de terminación admite 0,1 dB.
• Durabilidad y Condiciones Ambientales: Diseñadas para operar en un rango de -40 °C a +85 °C. La caja resiste una humedad ambiente de hasta el 95%. El material ofrece propiedades ignífugas según la norma UL94-V0.
• Conexión a Tierra: Algunas unidades ofrecen una conexión a tierra de cobre puro 99,99%.
• Personalización y Trazabilidad: Permiten configuraciones personalizadas y cuentan con un sistema de etiquetado de 5 dígitos para una identificación detallada y trazabilidad sencilla. La personalización puede incluir el número de puertos, tipos de conector y logotipo, y puede tardar aproximadamente 14 días en entregarse tras la elaboración de un plano técnico y prototipo.
• Mantenimiento y Fiabilidad: El menor mantenimiento se debe a la alta calidad de los componentes. Un equipo garantiza un tiempo de funcionamiento del 99,99%.

Consideraciones de Instalación

La correcta instalación de una caja de terminación de fibra óptica es crucial para su rendimiento. Una lista de verificación previa a la instalación incluye:

• Espacio Suficiente: Asegurarse de que haya suficiente espacio para la caja y para abrirla.
• Soportes Alineados: Confirmar que los soportes estén alineados con los montantes de la pared y que los agujeros de montaje encajen con los cables.
• Sellado de Entrada de Cables: Elegir los prensaestopas del tamaño correcto y apretarlos adecuadamente. Introducir las fibras de alimentación por los orificios, manteniendo una curva suave. Los tapones se utilizan para cerrar los orificios no utilizados.
• Configuración del Panel del Adaptador: Seleccionar los conectores correctos (SC, LC, ST, FC, MTRJ) y rellenar cada espacio con un adaptador, asegurando un ajuste firme. Conectar los pigtails, comprobando cuidadosamente las longitudes de onda.
• Organización de la Bandeja de Empalme: Alinear cada empalme en la bandeja y colocar cada uno con su funda protectora. Las bandejas se colocan en orden, manteniendo las fibras curvadas.

Mantenimiento y Soporte

El mantenimiento adecuado de las cajas de empalme de fibra óptica es fundamental para garantizar el rendimiento óptimo de tu red de fibra óptica. Es importante realizar una verificación de sellado, asegurándose de que las juntas y sellos de la caja de empalme estén intactos y bien ajustados. En condiciones de alta humedad, puede formarse condensación dentro de la caja de empalme.

Muchos fabricantes ofrecen garantías estándar de un año contra defectos de materiales, que incluyen soporte al cliente las 24 horas y acceso a piezas de repuesto como bandejas de empalme y prensaestopas. Se pueden ofrecer actualizaciones de firmware gratuitas y cobertura de componentes como el módulo divisor y el soporte.
