Cajas de Distribución para Redes de Cableado: Selección y Aplicaciones Esenciales

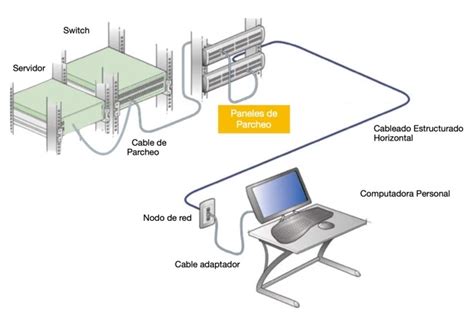

La correcta organización y protección de los cables de red es fundamental para el funcionamiento óptimo y la seguridad de cualquier instalación eléctrica o de telecomunicaciones. Las cajas de distribución, también conocidas como tableros o gabinetes, actúan como el corazón de estos sistemas, albergando y protegiendo los componentes esenciales como interruptores automáticos (MCB), conectores y otros dispositivos de control y distribución. La elección adecuada de una caja de distribución impacta directamente en la fiabilidad, el mantenimiento y la escalabilidad de la red.

Comprendiendo la Terminología y las Características Clave

Al adentrarnos en el mundo de las cajas de distribución, es crucial familiarizarse con su nomenclatura y las especificaciones técnicas que definen su utilidad. Los términos "módulos", "sobrepuesta", "embutida", "IP" y el material de fabricación son pilares para entender las capacidades de cada unidad.

Los módulos se refieren a la capacidad de la caja para albergar dispositivos de protección y control, típicamente interruptores automáticos (MCB). Una caja de 12 módulos, por ejemplo, puede alojar hasta 12 dispositivos de un solo módulo, o combinaciones de dispositivos de mayor ancho. La cantidad de módulos disponibles determina la complejidad y el alcance del sistema de distribución que la caja puede soportar.

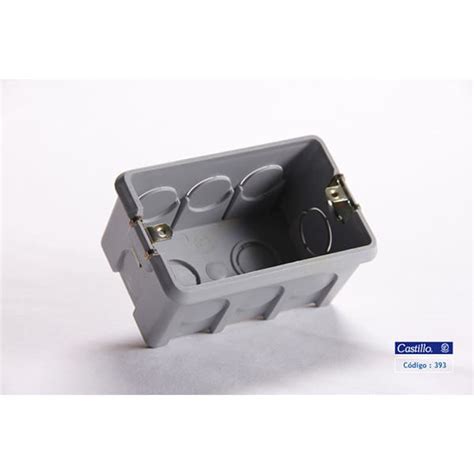

La distinción entre sobrepuesta y embutida se refiere a su método de instalación. Las cajas sobrepuestas se montan directamente sobre la superficie de una pared o estructura, siendo una opción más sencilla y rápida de instalar, ideal para reformas o cuando no se desea alterar significativamente la estructura existente. Por otro lado, las cajas embutidas se integran dentro de la pared, requiriendo una cavidad preexistente o la creación de una, ofreciendo un acabado más estético y discreto, y proporcionando una mayor protección contra impactos externos.

El índice de Protección de Ingreso (IP) es un estándar internacional que clasifica el grado de protección que un equipo eléctrico ofrece contra la entrada de cuerpos sólidos (como polvo) y líquidos (como agua). Un índice como IP40 indica protección contra objetos sólidos mayores de 1 mm, pero sin protección contra el agua. En contraste, IP65 ofrece una protección superior, siendo a prueba de polvo y protegido contra chorros de agua a baja presión desde cualquier dirección. La elección del índice IP es vital y depende del entorno de instalación; un entorno industrial o expuesto a la intemperie requerirá un índice IP significativamente más alto que una oficina interior.

Los materiales de fabricación predominantes son el policarbonato y el PVC. Las cajas de policarbonato son conocidas por su alta resistencia a impactos, durabilidad y capacidad para soportar temperaturas extremas, además de ofrecer una buena resistencia a la corrosión. Suelen ser la opción preferida para aplicaciones que exigen mayor robustez y protección, como en exteriores o entornos industriales. Las cajas de PVC, aunque generalmente menos resistentes a impactos que el policarbonato, son una opción más económica y ligera, adecuada para aplicaciones interiores con menores exigencias de protección. La elección del material también puede influir en la protección contra la radiación UV y la inflamabilidad.

Variedad de Cajas de Distribución Disponibles

El mercado ofrece una amplia gama de cajas de distribución para satisfacer diversas necesidades, desde pequeñas instalaciones residenciales hasta complejas redes industriales. La información proporcionada detalla una selección de productos que ilustran esta diversidad:

• Cajas para Montaje Superficial (Sobrepuestas):

  • Caja HM-12, Wohner: Con 12 módulos de MCB, esta caja sobrepuesta está equipada con riel, lo que facilita la instalación de los dispositivos. Su diseño está pensado para una integración funcional en el espacio de montaje.
  • Cajas de PVC con tapa ahumada (IP40): Se presentan en capacidades de 6, 18 módulos. Estas cajas son una opción económica para interiores, donde la protección contra el polvo y el contacto accidental es suficiente. La tapa ahumada permite una visibilidad parcial del interior sin necesidad de abrir la caja.

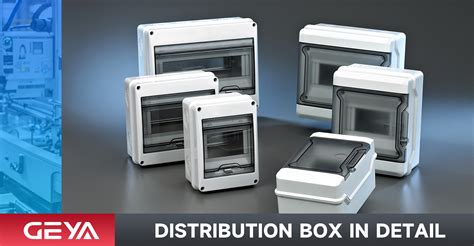

  • Cajas de Policarbonato IP65 con puerta transparente: Disponibles en 4, 8, 12, 18, 24, 36, 54 y 72 módulos. Estas son soluciones de alta protección, ideales para exteriores o ambientes húmedos y polvorientos. La puerta transparente facilita la inspección visual rápida de los componentes internos. Las configuraciones de 24, 36, 54 y 72 módulos a menudo se presentan en diseños de múltiples filas (ej. 24 (12x2) módulos), optimizando el espacio vertical.

• Cajas para Empotrar (Embutidas):

  • Cajas de policarbonato con puerta transparente (IP40): Ofrecen capacidades de 4, 8, 12, 18, 24, 36 y 54 módulos. Estas cajas se integran discretamente en la pared, proporcionando una estética limpia. La protección IP40 es adecuada para entornos interiores controlados.
  • Cajas de PVC con tapa ahumada (IP40): Se encuentran en configuraciones de 8, 12 y 18 módulos. Similar a sus contrapartes sobrepuestas de PVC, estas cajas embutidas ofrecen una solución rentable para interiores, con la ventaja de una instalación más integrada.

La selección de una caja de distribución debe considerar no solo la cantidad de módulos necesarios en el presente, sino también la previsión de futuras expansiones o la incorporación de nuevos equipos. Una caja sobredimensionada en el momento de la instalación puede evitar costosas modificaciones y tiempos de inactividad en el futuro.

Consideraciones para la Selección y Aplicación

La elección de la caja de distribución correcta para una red de cableado no es una decisión trivial y debe basarse en una evaluación exhaustiva de varios factores:

1. Entorno de Instalación: Este es quizás el factor más crítico.

   • Interiores (Oficinas, Residencias): Las cajas con menor índice de protección IP (como IP40) suelen ser suficientes. El material puede ser PVC o policarbonato, y la estética puede ser una consideración importante, favoreciendo las cajas embutidas y con puertas transparentes o sólidas de colores neutros.
   • Exteriores o Ambientes Húmedos/Polvorientos (Naves Industriales, Cocinas Industriales, Zonas Exteriores): Se requieren cajas con un alto índice IP, como IP65 o superior, para garantizar la protección contra la entrada de agua y polvo. El policarbonato es el material preferido debido a su resistencia a la intemperie, a los rayos UV y a los impactos. Las puertas transparentes son ventajosas para la supervisión.

2. Capacidad y Escalabilidad:

   • Número de Módulos: Determinar la cantidad actual de dispositivos a alojar es el punto de partida. Sin embargo, es prudente añadir un margen de entre el 20% y el 50% para acomodar futuras ampliaciones. Las cajas modulares, que permiten configuraciones de múltiples filas (ej. 12x2, 18x3), ofrecen una gran flexibilidad para optimizar el espacio.
   • Tamaño y Tipo de Dispositivos: Algunas cajas están diseñadas para albergar una variedad de dispositivos, no solo MCBs. Es importante verificar las dimensiones internas y la configuración de los rieles o soportes para asegurar la compatibilidad con todos los componentes de la red.

3. Tipo de Instalación:

   • Embutida: Ofrece un acabado estético superior y mayor protección física, pero requiere una cavidad en la pared y una instalación más compleja. Ideal para construcciones nuevas o renovaciones importantes donde la estética es primordial.
   • Sobrepuesta: Más fácil y rápida de instalar, no requiere modificaciones estructurales significativas. Es una solución práctica para ampliaciones o cuando la estética no es la principal preocupación.

4. Normativas y Estándares: Las instalaciones eléctricas y de telecomunicaciones deben cumplir con las normativas locales e internacionales vigentes. La selección de cajas de distribución certificadas y adecuadas a estas normativas es esencial para la seguridad y la legalidad de la instalación.

5. Presupuesto: Los precios varían considerablemente según el material, el índice IP, la capacidad y la marca. Las cajas de PVC suelen ser más económicas que las de policarbonato, y las de menor índice IP son más baratas que las de alta protección. Es importante equilibrar el costo con las necesidades funcionales y de seguridad.

La Importancia de la Protección y la Organización

Las cajas de distribución no son meros contenedores; son componentes activos en la seguridad y el rendimiento de una red. Protegen los delicados componentes electrónicos de daños físicos, contaminación ambiental y manipulaciones no autorizadas. Una instalación ordenada dentro de la caja facilita la identificación rápida de problemas, simplifica las tareas de mantenimiento y reduce el riesgo de errores durante las intervenciones.

La correcta gestión del cableado dentro de la caja es igualmente importante. El uso de bridas, canaletas internas y la disposición lógica de los cables minimizan la interferencia electromagnética y evitan el estrés mecánico en las conexiones. Una caja de distribución bien organizada es un reflejo de una red bien diseñada y mantenida.

En resumen, la selección de la caja de distribución adecuada para una red de cableado es un proceso multifacético que requiere una comprensión clara de las necesidades de la instalación, las características técnicas de los productos disponibles y las condiciones del entorno operativo. Al considerar cuidadosamente estos aspectos, se puede asegurar una infraestructura de red robusta, segura y eficiente.
