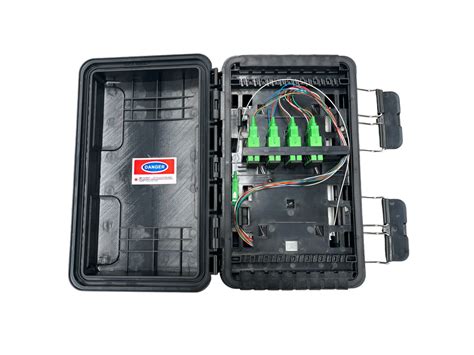

La infraestructura de comunicaciones modernas depende en gran medida de la fibra óptica para transmitir datos a velocidades sin precedentes. En el núcleo de esta red se encuentran componentes esenciales que aseguran la integridad y la eficiencia de la señal. Uno de estos componentes cruciales es la caja ABS de fibra óptica, un elemento fundamental en la construcción de redes de acceso de banda ancha, especialmente en el despliegue de Fibra hasta el Hogar (FTTH). Estas cajas, a menudo fabricadas con Acrilonitrilo Butadieno Estireno (ABS) por su durabilidad y resistencia, actúan como puntos de distribución y terminación, protegiendo los delicados componentes ópticos de los elementos ambientales y facilitando la gestión de los cables.
La diversidad de la red de distribución óptica (ODN) presenta una variedad de gabinetes y cajas diseñadas para funciones específicas. Entre ellas, las cajas de distribución de fibra óptica (FDB), las cajas de terminación de fibra (FTB) y las cajas multimedia juegan roles interconectados pero distintos. La caja ABS de fibra óptica, en su concepción más general, puede abarcar varias de estas funcionalidades, pero a menudo se refiere específicamente a las unidades que albergan divisores ópticos y proporcionan puntos de conexión para los cables de acometida que llegan a los hogares o unidades de negocio.
La Función Esencial de la Caja ABS de Fibra Óptica en la Red FTTH

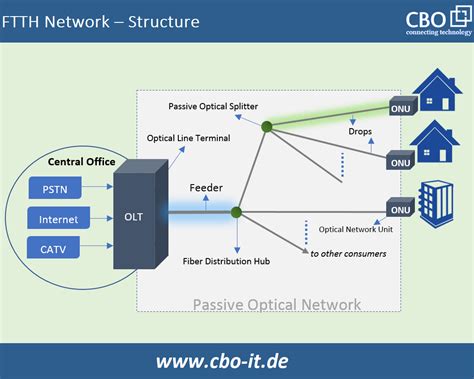

En el contexto de una red FTTH, la señal óptica proveniente del cable troncal principal se divide para llegar a múltiples usuarios finales. Aquí es donde la caja ABS de fibra óptica, a menudo equipada con un divisor óptico, se vuelve indispensable. El divisor óptico es un componente pasivo que divide una señal óptica entrante en múltiples señales de salida. Las ramificaciones más comunes en las que se divide un divisor son 1:2, 1:4, 1:8, 1:16, 1:32 y 1:64. Esto significa que un solo hilo de fibra óptica puede dar servicio a hasta 64 hogares o puntos de conexión.
El divisor óptico, junto con los empalmes de fibra y los adaptadores de conexión, se aloja dentro de la caja ABS. El material ABS proporciona la protección completa para los componentes ópticos interiores y los cables, salvaguardándolos de factores como el polvo, la humedad, las temperaturas extremas y los impactos mecánicos. Esta protección es vital para garantizar la fiabilidad y el rendimiento a largo plazo de la red.
La colocación estratégica de estas cajas es clave para la eficiencia de la red. Pueden encontrarse en postes, paredes exteriores o incluso en interiores, dependiendo de la arquitectura específica del despliegue. La caja de distribución de fibra óptica (FDB) es un término general que a menudo se aplica a estas unidades, y se utiliza ampliamente en la red de acceso FTTH, redes de telecomunicaciones, redes CATV, redes de comunicación de datos y redes de área local (LAN). Su función principal es conectar el cable de distribución de fibra óptica con los cables FTTH individuales.
Diversidad de Cajas de Fibra y sus Aplicaciones
Para comprender mejor el rol de la caja ABS de fibra óptica, es útil diferenciarla de otras cajas presentes en la ODN:
Gabinete de Fibra: Según la definición de YD/T 988-2015, el gabinete de fibra es un dispositivo de interfaz utilizado para conectar el cable de fibra óptica principal y el cable de fibra óptica de distribución al aire libre. También se conoce como caja de conexión cruzada óptica y puede instalarse en interiores.
- Gabinete de Conexión Troncal: Generalmente, no conecta divisores ópticos, sino que conecta el cable de fibra óptica principal con cables ópticos de distribución mediante un cable de conexión de fibra simplex. En algunas áreas, puede albergar una pequeña cantidad de divisores.
- Gabinete de Fibra de Distribución: Su función principal es realizar la conexión de “cable óptico de distribución → divisor óptico → cable óptico de caída”.
Cierre de Empalme: Existen cierres de empalme horizontales y verticales en forma de cúpula. Son las únicas cajas de fibra que se pueden utilizar en conexiones aéreas, de conductos y enterramiento directo. Ofrecen alta resistencia y resistencia a la corrosión.
Caja de Distribución de Fibra Óptica (FDB): Como se mencionó, es un componente clave en FTTH, conectando el cable de distribución de fibra óptica y los cables FTTH. Normalmente se ubica en exteriores y se instala en postes o paredes. Contiene una bandeja de empalme o divisor óptico. Una FDB puede tener 24, 16, 8 puertos u otras opciones. El material ABS es comúnmente utilizado para estas unidades debido a su resistencia a la intemperie.
Caja de Cliente de Fibra: Cuando el cable de fibra de distribución llega a áreas residenciales con requisitos de red menos densos, se utiliza una caja de distribución de fibra más pequeña, a menudo de 4 núcleos, conocida como caja de cliente.
Caja de Terminación de Fibra (FTB): Este dispositivo de interfaz se utiliza para conectar el cable de derivación FTTH y el cable de fibra óptica para interiores. Se encuentra a menudo en pasillos y se utiliza para conectar cables de fibra verticales y horizontales en edificios. Contiene el terminal del cable de fibra óptica, empalme de fibra o unidad de protección de empalme mecánico. Un divisor óptico de casete se suele instalar en estas cajas.
Caja Multimedia: También llamada caja de distribución integral para acceso de banda ancha, se utiliza para instalar la Unidad de Red Óptica (ONU) y otros equipos de comunicación activa, terminales de cables ópticos (eléctricos) y otras instalaciones de apoyo. Proporciona un entorno de trabajo adecuado para los equipos de comunicación, tanto en hogares como en oficinas.
Panel de Placa Frontal de Fibra: Es una caja de terminales de usuario para realizar la conexión de fibra óptica a escritorio. Se utiliza en el hogar o área de trabajo para completar el acceso y la salida del puerto del cable de fibra óptica interior, asegurando la protección del radio de curvatura de la fibra.
O que é e Como funciona um Splitter de Fibra Óptica em uma instalação? Passo a passo detalhado
Estándares de Calidad y Protección
La robustez de una caja ABS de fibra óptica es crucial, especialmente para aplicaciones en exteriores. Los estándares de protección de ingreso (IP) son indicadores clave de esta resistencia. Por ejemplo, una clasificación IP65 indica que la caja está completamente protegida contra la entrada de polvo y puede resistir chorros de agua a baja presión durante al menos 3 minutos. Esto asegura que los componentes ópticos internos permanezcan a salvo de la humedad y el polvo, incluso en condiciones ambientales adversas. Para interiores, donde la estabilidad ambiental es mayor, los requisitos de protección pueden ser menores, como una clasificación IP20.
Las especificaciones técnicas de estas cajas suelen incluir parámetros como la pérdida de inserción (dB), la uniformidad (dB) y la pérdida de retorno (dB). La pérdida de inserción se refiere a la cantidad de potencia óptica que se pierde al pasar a través de un componente, como un divisor. Una baja pérdida de inserción es deseable para mantener la fuerza de la señal. La uniformidad se refiere a la variación en la pérdida de inserción entre las diferentes salidas de un divisor. Una alta uniformidad asegura que todas las señales de salida tengan niveles de potencia similares. La pérdida de retorno mide cuánta potencia de señal se refleja de vuelta hacia la fuente, lo cual puede interferir con la transmisión.
Estructura Interna de una Caja de Distribución de Fibra Típica
Independientemente de si se denomina caja de distribución de fibra, caja de terminación o una caja ABS genérica para fibra óptica, la estructura interna comparte elementos comunes diseñados para la funcionalidad y la protección:
Entrada de Cables: Esta interfaz permite el acceso de cables ópticos externos. El cable se sujeta en el puerto de acceso para evitar que se afloje. Generalmente, la entrada del cable está ubicada en la parte inferior de la caja para un mejor efecto impermeable.
Bandeja de Empalme: Si se requiere unir el cable óptico externo con un divisor o con latiguillos (pigtails), se necesita una bandeja de empalme. Esta bandeja organiza las fibras para facilitar el proceso de soldadura (empalme por fusión) y mejorar la tasa de éxito. Las ranuras para tarjetas en la bandeja son cruciales para la alineación precisa de las fibras.
Discos Divisores de Fibra: Algunos modelos de cajas incluyen soportes o discos para alojar los divisores ópticos. Estos elementos son accesorios que hacen que la instalación de divisores y latiguillos sea más conveniente y compacta. La forma y el diseño de estas bandejas pueden variar, pero su función es la misma: facilitar la gestión y la conexión de las fibras.
Salida: El número de puertos de salida en la caja determina su capacidad básica. Por ejemplo, una caja de 8 núcleos tendrá 8 salidas, que son considerablemente más pequeñas que los puertos de entrada, ya que los cables de usuario o los latiguillos son de menor diámetro.
Diferenciación entre Caja de Terminación y Caja de Distribución
Aunque a menudo se usan de manera intercambiable en ciertos contextos, existen diferencias clave entre una caja de terminación de fibra y una caja de distribución de fibra:
Caja de Terminación de Fibra:
- Objetivo: Se centra en la terminación y gestión segura de cables de fibra óptica, protegiendo las conexiones de daños ambientales y mecánicos.
- Diseño: Ofrece protección robusta y sistemas integrados para una gestión y enrutamiento de fibra sencillos. Se adapta a actividades de empalme y protección de empalmes.
- Adaptabilidad: Puede montarse en pared o en rack, según las necesidades de instalación.
Caja de Distribución de Fibra:
- Objetivo: Se encarga de bifurcar cables de fibra óptica a múltiples usuarios o ubicaciones, facilitando la distribución de la señal.
- Diseño: Presenta modularidad con paneles adaptadores y bandejas de empalme para una configuración flexible. Permite escalabilidad para crecimiento futuro.
- Conectividad: Admite varias opciones de conectividad (SC, LC, FC).
- Ubicación: Se ubica estratégicamente en la red (como en MDF o IDF) para una distribución eficiente.
En resumen, la caja ABS de fibra óptica es un componente multifacético y esencial en la infraestructura de telecomunicaciones moderna. Su diseño robusto, típicamente en ABS, garantiza la protección de los delicados componentes ópticos, mientras que su funcionalidad como punto de distribución y terminación es fundamental para el despliegue eficiente de redes de alta velocidad como FTTH. La correcta selección y aplicación de estas cajas, considerando sus especificaciones técnicas y el entorno de instalación, son pilares para asegurar la fiabilidad y el rendimiento óptico de toda la red.
