La fibra óptica, un medio de transmisión revolucionario, utiliza pulsos de luz para enviar datos a través de finos hilos de vidrio o plástico. Su capacidad para transmitir información a largas distancias y a velocidades extraordinarias se basa en el principio de reflexión total interna, asegurando que la señal viaje sin degradación significativa. Dentro del espectro de las fibras multimodo de índice gradual, las categorías OM1, OM2, OM3 y OM4 representan hitos evolutivos, cada una ofreciendo un rendimiento mejorado para satisfacer las crecientes demandas de conectividad. OM4, en particular, se erige como una solución robusta para infraestructuras críticas que requieren ultra-alta velocidad y fiabilidad.
La Importancia Estratégica de la Selección de Cableado Óptico
En el diseño de una red óptica de alto rendimiento, cada decisión cuenta. El tipo de cable de fibra óptica que selecciones impacta directamente en la capacidad de transmisión de datos, el coste total de la instalación y la escalabilidad futura de la red. La serie de cables multimodo OM (Optical Multimode) es ampliamente utilizada en infraestructuras de alta densidad, como centros de datos, redes empresariales, campus universitarios y grandes edificios corporativos. La elección entre OM1, OM2, OM3, OM4 o incluso OM5 puede parecer una cuestión técnica menor, pero es crucial. Cada uno ofrece características únicas de capacidad, distancia y coste.
Definición Técnica de los Cables OM: Optical Multimodo

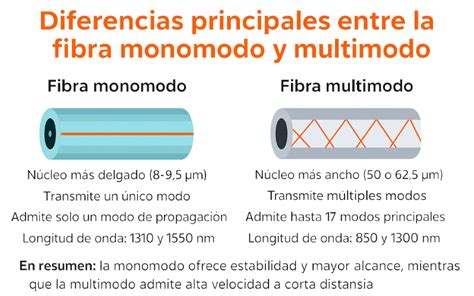

OM significa Optical Multimode, definido bajo la norma internacional ISO/IEC 11801. Esta designación se refiere a fibras que permiten la propagación de múltiples modos de luz simultáneamente. A diferencia de la fibra monomodo, que guía un único modo de luz, las fibras multimodo tienen un núcleo de mayor diámetro. Esta característica permite la transmisión de más luz, pero también introduce la dispersión modal, un fenómeno que limita la distancia y la velocidad en comparación con la fibra monomodo. La norma ANSI/TIA-568.3-D ha adoptado la nomenclatura de la norma internacional ISO/IEC 11801, buscando aliviar la confusión asociada con las distancias de soporte de aplicaciones.
Desglose Técnico de los Tipos de Cables OM
La evolución de las fibras multimodo ha sido impulsada por la necesidad de mayores velocidades y distancias. Aquí se presenta un desglose técnico de las categorías más relevantes:
OM1: Fibra Multimodo Básica para Aplicaciones Heredadas
- Diámetro del núcleo: 62.5 micras
- Ancho de banda modal (850 nm): 200 MHz·km
- Velocidad estándar: Hasta 1 Gbps
- Alcance típico a 1 Gbps: Hasta 300 metros
- Color de cubierta: Naranja
Aunque obsoleto para nuevas instalaciones de alto rendimiento, OM1 sigue presente en muchas redes heredadas. Es económico, pero no recomendable para aplicaciones superiores a 1 Gbps o migraciones futuras. En la norma ANSI/TIA-568-B.3, el ancho de banda modal de la fibra de 62.5 µm era de 160 MHz.km, un valor que se modificó a 200 MHz.km en la actual ANSI/TIA-568.3-D para armonizar con ISO/IEC 11801.
OM2: Evolución de OM1 para Entornos de Coste Contenido
- Diámetro del núcleo: 50 micras
- Ancho de banda modal (850 nm): 500 MHz·km
- Velocidad estándar: Hasta 10 Gbps
- Alcance típico a 10 Gbps: 82 metros
- Color de cubierta: Naranja
OM2 ofrece un mejor rendimiento que OM1 gracias a su núcleo más pequeño y mayor ancho de banda modal. Sin embargo, OM2 ya es una tecnología que empieza a quedarse limitada frente a las demandas de entornos empresariales modernos.
OM3: Alta Velocidad para Centros de Datos y Enlaces Backbone
- Diámetro del núcleo: 50 micras
- Ancho de banda modal (850 nm): 2000 MHz·km
- Velocidad estándar: 10/40/100 Gbps
- Alcance típico a 10 Gbps: 300 metros
- Color de cubierta: Aqua (turquesa)
Diseñado específicamente para aplicaciones de alta velocidad como 40GBASE-SR4 y 100GBASE-SR10, OM3 es hoy por hoy uno de los estándares más instalados en centros de datos de tamaño medio y redes backbone corporativas. OM3 y OM4 son fibras ópticas multimodo compatibles, pero no ofrecen el mismo rendimiento en términos de ancho de banda y distancia. Ambas cumplen la norma ISO/IEC 11801 y comparten un núcleo de 50/125 µm, lo que suele generar confusión a la hora de seleccionarlas.
OM4: Optimización para Infraestructuras Críticas de Ultra-Alta Velocidad
- Diámetro del núcleo: 50 micras
- Ancho de banda modal (850 nm): 4700 MHz·km
- Velocidad estándar: Hasta 100 Gbps y superior
- Alcance típico a 10 Gbps: 550 metros
- Color de cubierta: Aqua o Violeta
OM4 permite mayores distancias con menor pérdida de señal. Su diseño optimizado para láseres VCSEL (Vertical-Cavity Surface-Emitting Laser) permite un mayor ancho de banda efectivo y un mayor alcance, especialmente en enlaces de alta velocidad. La evolución de OM3 a OM4 responde al aumento constante de la velocidad y la densidad en las redes Ethernet. A medida que 40G y 100G se volvieron habituales en centros de datos, fue necesario mejorar el rendimiento de la fibra multimodo sin modificar su diámetro de núcleo ni su longitud de onda de operación (850nm). OM4 se diseñó como una mejora directa de OM3, optimizando el control de la dispersión modal diferencial (DMD) para ofrecer mayor ancho de banda efectivo y mayor alcance.
La Diferencia Clave: Ancho de Banda Modal y Alcance
Una de las diferencias técnicas más importantes entre OM3 y OM4 es el ancho de banda modal. Este parámetro define cuánta información puede transmitirse a lo largo de una determinada distancia y está directamente relacionado con la dispersión modal dentro de la fibra. Gracias a su mayor ancho de banda, la fibra OM4 puede transportar más datos en la misma distancia y mantener enlaces estables en recorridos más largos.
En la práctica, esto se traduce en mayor margen operativo y menor riesgo de degradación del enlace, especialmente en aplicaciones de 40G y 100G. La fibra OM4 tiene más del doble del ancho de banda modal efectivo que la OM3.
Velocidades Soportadas y Distancias Máximas
Al evaluar las velocidades que soportan, la comparativa OM3 vs OM4 revela que, aunque ambos pueden manejar 40G y 100G, la eficiencia del canal varía significativamente según la infraestructura física. Cuando se emplean conectores MTP/MPO, ambas fibras pueden soportar:
- 40G: 4 × 10G (cuatro fibras por dirección)
- 100G: 10 × 10G (diez fibras por dirección)

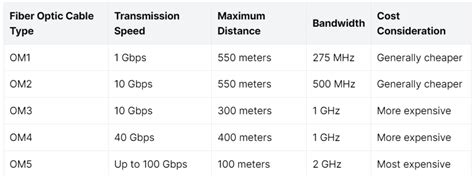

La diferencia clave no está en la velocidad nominal, sino en la distancia máxima alcanzable a cada velocidad. A 850nm, las distancias típicas son las siguientes:
| Tipo de fibra | 1G | 10G | 40G / 100G |
|---|---|---|---|
| OM3 | 1 km | 300 m | 100 m |
| OM4 | 1 km | 400-550 m | 150 m |
OM4 ofrece mayor alcance que OM3 en enlaces de 10G, 40G y 100G. Aunque habitualmente se citan 400 m para 10G, fibras OM4 pueden alcanzar hasta 550 m, lo que proporciona un margen adicional en instalaciones exigentes. Por ejemplo, el cable preterminado OM4 LCDX de FS, LC UPC dúplex, con fibra insensible a la curvatura y cubierta codificada por colores, permite mantener enlaces estables y facilitar la instalación en centros de datos o redes corporativas.
Diferenciación Visual: El Color del Cable
Sí, aunque esta diferencia no siempre es evidente en el frontal de los paneles. Con conectores LC, tanto OM3 como OM4 suelen utilizar cubiertas de color aqua, lo que dificulta su identificación visual. Para mejorar la diferenciación, se introdujo el color Erika Violet para OM4, principalmente en Europa y en algunos fabricantes específicos. En cables terminados con MTP/MPO, OM3 mantiene el color aqua, mientras que OM4 suele identificarse claramente con cubierta violeta. Sin embargo, es importante tener en cuenta que los cables pueden no seguir el estándar de colores (por ejemplo, si son revestidos para uso específico). Por ello, se recomienda verificar el etiquetado del cable.
Coste y Compatibilidad: Factores a Considerar
En la práctica, la diferencia de precio entre OM3 y OM4 es reducida y depende del tipo de cable y su construcción (tubo suelto, búfer ajustado, etc.). En productos habituales como latiguillos, paneles de parcheo o casetes MTP, el coste del material representa una parte pequeña del precio final. El costo de la OM4 es generalmente entre un 20% y un 50% mayor que el de la OM3, dependiendo del fabricante, la cantidad y las características adicionales del cable, como la resistencia al fuego (cables LSZH) o las configuraciones blindadas (armored).
OM3 y OM4 son físicamente compatibles y pueden utilizarse juntas sin problemas de conexión. El enlace funcionará, pero la distancia máxima será la correspondiente a OM3. En muchos casos, sí. OM4 proporciona mayor ancho de banda y alcance, lo que reduce limitaciones en futuras ampliaciones de red.
OM5: La Evolución Hacia la Multiplexación
Aunque OM5 tiene un rendimiento similar a OM4 para aplicaciones estándar en 850 nm, está diseñada específicamente para soportar aplicaciones de multiplexación por división de longitud de onda (SWDM, por sus siglas en inglés). Esto permite transmitir múltiples longitudes de onda (850 nm, 880 nm, 910 nm y 940 nm) en un único núcleo de fibra, aumentando la capacidad sin necesidad de aumentar la cantidad de fibras. OM5 presenta una característica especial que la diferencia de OM4: está diseñada para ser utilizada en longitudes de onda más allá de 850 nm, específicamente en 880 nm, 910 nm y 940 nm. Esto le permite soportar cuatro transmisiones simultáneas con multiplexación por división de longitud de onda (WDM). Existe un valor de atenuación para la longitud de onda de 953 nm de 2.3 dB por KM. Los valores para OM4 se toman de TIA-492AAAD y representan un requisito mínimo; algunos proveedores citan 2.3 dB/km. Es importante asegurarse de seleccionar la fibra con el ancho de banda modal correcto.
Consideraciones Adicionales para el Éxito de la Red
La elección entre OM3 y OM4 dependerá de los requisitos específicos de tu proyecto. Si trabajas en un entorno que demanda alta velocidad y distancias mayores, la OM4 es la opción más adecuada. Ambas fibras son compatibles con aplicaciones multimodo estándar y ofrecen un rendimiento confiable.
El rendimiento de cualquier sistema de fibra óptica depende no solo de la calidad de la fibra, sino también de los conectores. Los conectores mal terminados o dañados pueden introducir pérdidas de inserción y reflejos ópticos, degradando la calidad de la señal.
Fibra óptica - ¿Qué es? ¿Cómo funciona?
En resumen, mientras que OM3 sigue siendo suficiente para enlaces cortos, OM4 ofrece una mejor base para futuras migraciones a velocidades más altas. En nuevas instalaciones, OM4 se presenta como la opción más flexible para garantizar el éxito y la escalabilidad de tu red óptica. GLC Tec cuenta con todos los tipos de cables de fibra óptica OM3, OM4 y OM5, ideales para tus proyectos de fibra óptica, incluyendo soluciones FTTH.
