El desarrollo actual de las telecomunicaciones, videoconferencias, servicios multimedia y redes informáticas ha puesto de manifiesto la importancia crucial de una infraestructura de red robusta y eficiente. En este contexto, el cableado estructurado en redes de cobre se erige como la columna vertebral que soporta la transmisión de datos, voz y video, garantizando la continuidad operativa y la escalabilidad de las organizaciones. Un sistema bien diseñado y ejecutado no solo asegura un rendimiento óptimo, sino que también minimiza los costos a largo plazo y facilita la adaptación a las futuras demandas tecnológicas.
La Importancia Fundamental del Cableado Estructurado
El cableado estructurado es mucho más que un simple conjunto de cables; es un sistema integral que abarca cables, conectores, canalizaciones y dispositivos, todos trabajando en armonía para conformar la infraestructura física de una red de telecomunicaciones. Su correcta implementación es vital para garantizar la calidad y compatibilidad de los servicios de red. Un sistema mal diseñado puede dar lugar a interferencias, degradación del rendimiento y dificultades significativas en la ampliación futura de la red, generando sobrecostos y problemas técnicos difíciles de revertir. La adopción de normativas y estándares internacionales, como los definidos por ANSI/EIA/TIA, es esencial para asegurar que todas las instalaciones sean eficientes y prever futuras modificaciones sin contratiempos.

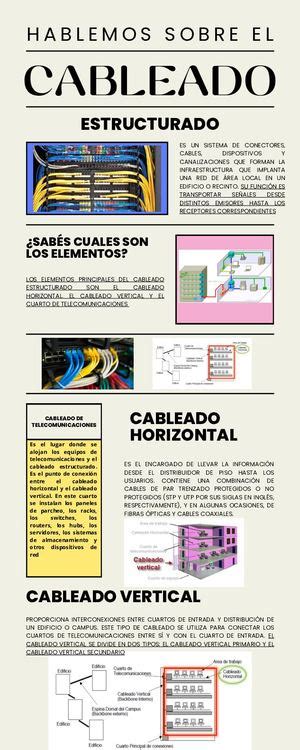

Componentes Clave de un Sistema de Cableado Estructurado
Un sistema de cableado estructurado se compone de varios elementos interconectados que trabajan conjuntamente para facilitar la comunicación dentro de un edificio o campus.
Instalación de Entrada y Sala de Equipos
La instalación de entrada marca el punto donde los servicios de telecomunicaciones externos acceden al edificio. Es la puerta de entrada de la conectividad. Posteriormente, la sala de equipos es el espacio central donde se ubican los equipos fundamentales de la red, como servidores, switches core y sistemas de distribución de red. Estos espacios requieren un diseño cuidadoso para garantizar la seguridad, la refrigeración y el acceso adecuado a los equipos.
Sala de Telecomunicaciones y Cableado Vertical
Las salas de telecomunicaciones, ubicadas estratégicamente por piso o zona, albergan el hardware de conexión intermedia, incluyendo patch panels y switches. Son los centros neurálgicos de cada nivel. El cableado vertical, también conocido como cableado troncal o backbone, es el encargado de interconectar estas salas de telecomunicaciones entre diferentes pisos o edificios. Su función es vital para establecer la comunicación entre los distintos niveles y áreas de un inmueble, o incluso entre edificios en un campus. Por cuestiones de distancia y ancho de banda, en estas conexiones verticales es frecuente el uso de fibra óptica.
Cableado Horizontal y Área de Trabajo
El cableado horizontal se extiende desde el panel de parcheo en la sala de telecomunicaciones hasta el área de trabajo del usuario. Su misión es llevar la información desde el distribuidor de planta hasta los usuarios finales. Este tipo de cableado, principalmente de cobre, se realiza habitualmente con una topología en estrella y se compone de rutas y espacios horizontales que soportan y distribuyen los cables. El área de trabajo es la zona final donde se ubican los puntos terminales de la red: tomas de red, PCs, teléfonos IP, cámaras y otros dispositivos.
Canalización, Bandejas y Racks
La canalización y las bandejas constituyen los sistemas físicos que protegen, organizan y guían los cables a lo largo de su trayecto. Es fundamental que la distribución del cableado del edificio se realice mediante bandejas o tubos corrugados, y que estos sean independientes del sistema eléctrico. La distancia entre el cableado de datos y las líneas eléctricas debe ser mayor cuanto mayor sea la potencia de estas últimas para minimizar interferencias. Los racks, que pueden estar montados en suelo o pared, son gabinetes que alojan los equipos de red y telecomunicaciones. Cada rack debe incorporar regletas PDU (Power Distribution Units) con suficientes bases schuko para la conexión eléctrica de los equipos, incluyendo una reserva para futuras ampliaciones.
Características del Cableado de Cobre en Redes
El cableado de cobre sigue siendo un componente fundamental en la infraestructura de red moderna debido a su economía, facilidad de instalación y baja resistencia a la corriente eléctrica. Sin embargo, presenta limitaciones inherentes en cuanto a distancia y susceptibilidad a interferencias.
Transmisión de Datos y Atenuación
Los datos se transmiten en cables de cobre como pulsos eléctricos. Para que la transmisión sea exitosa, el dispositivo de destino debe recibir una señal que pueda decodificar correctamente. A medida que la señal avanza, inevitablemente se deteriora, un fenómeno conocido como atenuación de señal. Esta pérdida de fuerza o amplitud de la señal es la razón principal de las restricciones de distancia en las redes de cobre. Si la señal se debilita demasiado, el equipo receptor puede tener dificultades para interpretarla, lo que resulta en errores y la necesidad de retransmitir datos. Para superar estas limitaciones, se utilizan repetidores o amplificadores en redes extensas.
Interferencias: EMI, RFI y Crosstalk
Los pulsos eléctricos en los cables de cobre son susceptibles a la interferencia de dos fuentes principales:
- Interferencia Electromagnética (EMI) o Interferencia de Radiofrecuencia (RFI): Provocada por fuentes externas como ondas de radio, luces fluorescentes o motores eléctricos.
- Crosstalk (Diafonía): Una perturbación causada por los campos eléctricos o magnéticos de una señal en un hilo que afecta a la señal en un hilo adyacente.
Para contrarrestar estos efectos negativos, se emplean diversas técnicas. Algunos tipos de cables de cobre incorporan blindaje metálico y requieren una conexión a tierra adecuada para mitigar la EMI y RFI. Para combatir el crosstalk, se utilizan pares de hilos trenzados con circuitos opuestos que cancelan eficazmente este tipo de interferencia. La elección del tipo de cable más adecuado para el entorno de red, el diseño cuidadoso de la infraestructura para evitar fuentes de interferencia conocidas y el uso de técnicas de cableado apropiadas son cruciales para limitar la susceptibilidad al ruido electrónico.
Capacitancia e Impedancia
Además de la atenuación y las interferencias, otros factores eléctricos afectan el rendimiento del cableado de cobre. La capacitancia del cable, que se comporta como un capacitor, puede distorsionar la señal, especialmente en cables largos y con aislantes delgados. Los probadores de cable pueden medir esta capacitancia para detectar si el cable ha sido dañado.
La impedancia se refiere a la resistencia al cambio de las diferentes frecuencias que componen una señal. Una impedancia inadecuada o fluctuante puede causar distorsión por retardo, donde los distintos componentes de frecuencia de una señal llegan al receptor en momentos diferentes, imposibilitando su correcta interpretación. Mantener una impedancia constante y adecuada (generalmente 100 ohmios para datos) es esencial para la integridad de la señal.
Tipos de Cableado de Cobre
Existen tres tipos principales de medios de cobre utilizados en redes, cada uno con sus propias características y aplicaciones:

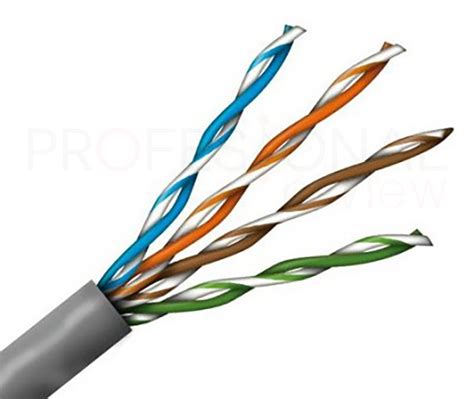

1. Par Trenzado No Blindado (UTP)
El cableado de Par Trenzado No Blindado (UTP) es, con diferencia, el medio de red más común. Se termina típicamente con conectores RJ-45 y se utiliza para interconectar hosts de red con dispositivos intermediarios como switches y routers. En redes LAN, un cable UTP consta de cuatro pares de hilos codificados por colores, trenzados entre sí para reducir la interferencia. El trenzado de los hilos es fundamental para proteger la señal de las interferencias de otros pares.
Aunque es económico y fácil de instalar, el UTP es el más susceptible a las interferencias electromagnéticas externas y al crosstalk si no se instala correctamente o si las fuentes de interferencia son muy potentes.
2. Par Trenzado Blindado (STP)
El cableado de Par Trenzado Blindado (STP) ofrece una protección superior contra el ruido y las interferencias electromagnéticas en comparación con el UTP. Combina el trenzado de hilos con un blindaje metálico, que puede ser una lámina alrededor de cada par o una malla tejida o lámina que envuelve a todos los pares. Para maximizar los beneficios del blindaje, los cables STP se terminan con conectores de datos blindados especiales.
Sin embargo, el STP es significativamente más costoso y complejo de instalar que el UTP. Si el cableado no se conecta a tierra correctamente, el blindaje puede incluso actuar como una antena, captando señales no deseadas. Existen variantes como el STP (Shielded Twisted Pair) y el FTP (Foiled Twisted Pair), que difieren en el tipo y la ubicación del blindaje. El FTP, por ejemplo, utiliza una lámina metálica para apantallar todos los pares juntos, mientras que el STP puede tener blindaje individual por par y un blindaje general.

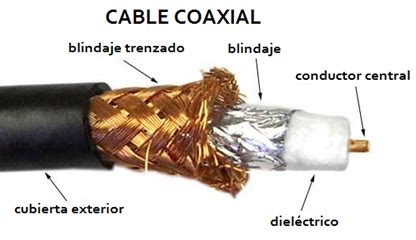

3. Cable Coaxial
El cable coaxial recibe su nombre de tener dos conductores que comparten el mismo eje. Consiste en un conductor de cobre central, rodeado por una capa de aislamiento plástico, seguida de una malla de cobre tejida o una lámina metálica que actúa como segundo conductor y blindaje. Una cubierta exterior protege el conjunto contra daños físicos.
Aunque el UTP ha reemplazado en gran medida al cable coaxial en las instalaciones Ethernet modernas, este último sigue siendo relevante en aplicaciones como la conexión de antenas a dispositivos inalámbricos y en la infraestructura de Internet por cable, especialmente en las instalaciones del cliente. Los conectores comunes para cable coaxial incluyen BNC, tipo N y tipo F.
Consideraciones Críticas en la Instalación de Cableado de Cobre
La correcta instalación del cableado de cobre es tan importante como la elección de los componentes adecuados. Pequeños descuidos durante la instalación pueden tener un impacto significativo en el rendimiento de la red.
Destrenzado de Pares y Radio de Curvatura
La construcción de los pares de hilos en los cables de datos de cobre es muy precisa. El destrenzado de los pares de los cables para las conexiones en conectores y paneles de parcheo es CRÍTICO. Debe reducirse al mínimo posible, idealmente no más de 6 mm, para mantener la integridad de la señal y minimizar el crosstalk.
Además, se debe evitar los ángulos vivos en los tendidos de cables de datos, tanto en cobre como en fibra. Es fundamental respetar siempre los radios mínimos de curvatura, que generalmente no deben ser inferiores a 20-25 mm. El uso de bridas de nylon para formar mazos de cables debe evitarse o usarse con extrema precaución, ya que si se aprietan en exceso pueden dañar la geometría de los pares y degradar las prestaciones.
Esfuerzos de Tracción y Marcado
Durante la instalación, se debe reducir al mínimo imprescindible los esfuerzos de tracción sobre los cables. El cuidado en el manejo de los cables, las curvas, los conectores y las terminaciones es esencial. Todo el cableado de datos de cobre debe estar etiquetado en ambos extremos para facilitar la identificación y la gestión. Además, todos los cables en instalación fija deberán estar marcados con su cualificación CPR (Conformidad Europea de Productos de Construcción) según la norma EN.
Documentación y Certificación
La instalación se entregará documentada técnicamente "as build", es decir, tal como se ha construido. Se aportarán las certificaciones de todos los enlaces, tanto en cobre como en fibra óptica, mediante equipos homologados y con calibración en vigor. Esta documentación es fundamental para la gestión, el mantenimiento y la resolución de problemas futuros.
Estándares y Categorías de Cableado de Cobre
La evolución de las redes ha dado lugar a diferentes categorías de cableado de cobre, cada una diseñada para soportar mayores velocidades y anchos de banda. Si bien las categorías más antiguas (Cat 1-5e) todavía existen, no son recomendables para las demandas actuales. Las categorías más solicitadas y eficientes son:
- Cat 6: Diseñado para transmisiones a frecuencias de hasta 250 MHz, soporta Gigabit Ethernet (1000 Mbit/s).
- Cat 6a: Soporta redes de 10 Gigabit Ethernet (10000 Mbit/s) a frecuencias de hasta 500 MHz. Es totalmente compatible con categorías anteriores.
- Cat 7: Caracterizado para cable de 600 MHz según la norma ISO-11801, se usa en redes de 10 Gigabit Ethernet y comunicaciones de alta confiabilidad.
- Cat 7a: Caracterizado para cable de 1000 MHz según la norma ISO-11801 Ad-1 de 2008, empleado en redes de 10 Gigabit Ethernet y futuras comunicaciones de mayor velocidad.
- Cat 8: El más reciente, ofrece un ancho de banda de hasta 2 GHz y velocidades de hasta 25 Gbps y 40 Gbps, con una longitud limitada a 30 metros, lo que lo hace ideal para entornos de Centros de Procesamiento de Datos (CPD).
La elección de la categoría de cable adecuada dependerá de los requisitos de velocidad y ancho de banda de la red.
CAT5 vs CAT6 vs CAT7 Principales Diferencias
Aplicaciones del Cableado Estructurado de Cobre
El cableado estructurado de cobre es versátil y se aplica en una amplia gama de escenarios:
- Oficinas Empresariales: Permite la transmisión eficiente de datos, voz, gráficos e imágenes, soportando el trabajo colaborativo, descargas rápidas y una comunicación fluida.
- Salas de Servidores: Proporciona la infraestructura necesaria para conectar servidores, switches y sistemas de almacenamiento, preparando los negocios para las futuras demandas tecnológicas como el Internet de las Cosas (IoT) y el 5G.
- Edificios Comerciales: Facilita la integración de servicios de voz, datos, CCTV, control de acceso y automatización, contribuyendo a la eficiencia operativa.
- Centros de Datos (CPD): Es un enfoque imprescindible para conectar servidores, switches y sistemas de almacenamiento bajo estándares de alta disponibilidad y rendimiento continuo, soportando entornos de alta densidad y exigentes.
- Otras Aplicaciones: Se utiliza en tecnología Ethernet, redes inalámbricas, tecnologías audiovisuales, sistemas de control de edificios y aplicaciones de Power over Ethernet (PoE).
Beneficios del Cableado Estructurado
La adopción de un sistema de cableado estructurado ofrece múltiples ventajas:
- Flexibilidad y Escalabilidad: Permite el crecimiento de la red y la adición de nuevo hardware y estaciones de trabajo sin afectar los servicios existentes.
- Eficiencia Operativa: Facilita el diseño, la instalación, la operación y el mantenimiento de las redes, reduciendo costos de material y mano de obra.
- Organización y Gestión Simplificada: Proporciona una estructura clara que simplifica la administración de la infraestructura y la conectividad.
- Compatibilidad Universal: Crea una base a prueba de futuro para las redes, independientemente de las aplicaciones, permitiendo la convergencia de diversas redes (IT y OT) sobre una infraestructura IP común.
- Fiabilidad y Rendimiento: Asegura una conectividad robusta y de alto rendimiento, cumpliendo o superando estándares internacionales.
En resumen, el cableado estructurado en redes de cobre es una inversión fundamental para cualquier organización que busque una conectividad fiable, escalable y preparada para el futuro. Su correcta planificación, instalación y mantenimiento son esenciales para maximizar su potencial y asegurar el éxito de las operaciones de red.
