En el panorama actual de la seguridad, los sistemas de videovigilancia son indispensables. Las cámaras de CCTV desempeñan un papel fundamental, ya sea disuadiendo la delincuencia, supervisando instalaciones o facilitando investigaciones. Sin embargo, la eficacia de cualquier sistema de vigilancia no reside únicamente en la calidad de las cámaras, sino también, y de manera crucial, en el cableado que conecta y transmite los datos. Entre las diversas opciones de cableado disponibles, los cables de Categoría 6 (Cat6) se han consolidado como la opción preferida para las aplicaciones de vigilancia. Comprender las razones detrás de esta preferencia es esencial para tomar decisiones informadas sobre las necesidades de seguridad.
La instalación de un sistema de CCTV implica la consideración de múltiples factores, incluyendo la calidad de imagen, la distancia de transmisión, la conectividad y la durabilidad. La elección del cableado puede influir significativamente en todos estos aspectos, y los cables Cat6 están diseñados para satisfacer las demandas actuales y futuras. A medida que profundicemos, descubriremos por qué los cables Cat6 son reconocidos como una opción superior para conectar cámaras de CCTV y cómo pueden mejorar su sistema de seguridad.
Comprendiendo los Cables Cat6: Una Base Sólida para la Vigilancia

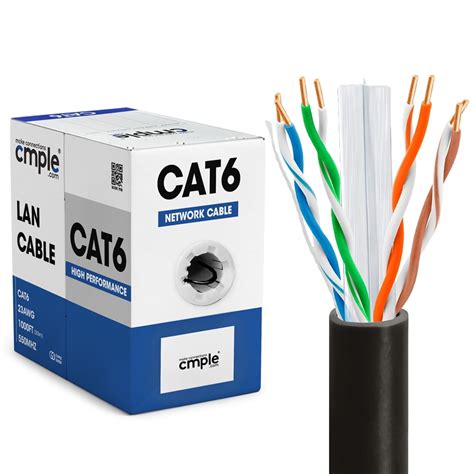

Los cables Cat6, o cables de Categoría 6, son un tipo de cable de par trenzado ampliamente utilizado en redes Ethernet. Fueron diseñados específicamente para soportar la transmisión de datos a alta velocidad, lo que los hace ideales para una variedad de aplicaciones, incluidos los sistemas de CCTV. La construcción de un cable Cat6 consta de cuatro pares de hilos de cobre trenzados. Este trenzado es fundamental, ya que ayuda a reducir la interferencia electromagnética (EMI) y la diafonía, problemas que pueden degradar la calidad de la señal en las transmisiones de datos.
Una de las características distintivas de los cables Cat6 es su capacidad para gestionar velocidades de transferencia de datos de hasta 10 Gbps en distancias cortas. Esto representa una mejora sustancial con respecto a su predecesor, el Cat5e, que admite un máximo de 1 Gbps. Además, los cables Cat6 pueden transmitir datos hasta aproximadamente 250 MHz, lo que mejora aún más su capacidad para soportar señales de video de alta definición provenientes de cámaras de CCTV. La calidad de los materiales utilizados en la construcción de los cables Cat6 también los diferencia de los cables de menor calidad. Suelen fabricarse con conductores de cobre más gruesos e incluyen especificaciones de aislamiento más estrictas, lo que garantiza un rendimiento más fiable. Esta prioridad en la calidad convierte a los cables Cat6 en la opción ideal para instalaciones que requieren un rendimiento constante, fiabilidad a largo plazo y una integridad de datos superior.
Además de sus características físicas, las ventajas de los cables Cat6 no se limitan a su construcción. También son retrocompatibles con estándares Ethernet más antiguos, lo que significa que si decide actualizar su red en el futuro, no necesitará reemplazar toda su infraestructura de cableado. Esta versatilidad puede ser particularmente beneficiosa para los sistemas de CCTV, donde la expansión es frecuente a medida que aumentan las exigencias de seguridad.
Alto Ancho de Banda y Velocidad: Soportando la Evolución de la Vigilancia
A medida que la tecnología de vigilancia evoluciona, los requisitos de ancho de banda y velocidad han aumentado exponencialmente. Con la creciente prevalencia de cámaras de alta definición y configuraciones multicámara, un cable confiable, capaz de transmitir grandes cantidades de datos de manera eficiente, es fundamental. Los cables Cat6 sobresalen en este aspecto, combinando un alto ancho de banda con impresionantes velocidades de transmisión de datos.
Las transmisiones de video de alta definición exigen más de la infraestructura que las señales de definición estándar. Por ejemplo, una cámara CCTV de megapíxeles puede producir archivos de video grandes, especialmente al grabar de forma continua o con configuraciones de alta calidad. Si el cable no puede procesar estos datos eficientemente, puede resultar en retrasos, pixelación e incluso pérdida de fotogramas, lo que puede comprometer la eficacia del sistema de vigilancia. Por el contrario, los cables Cat6 son excelentes para manejar grandes requisitos de ancho de banda, garantizando una transmisión de video fluida e ininterrumpida.
Con los avances tecnológicos impulsando el desarrollo de cámaras de vigilancia 4K e incluso 8K, es crucial contar con una infraestructura robusta que soporte estas innovaciones. Los cables Cat6 no solo gestionan eficazmente las demandas actuales, sino que también están preparados para soportar los avances futuros. Su capacidad para manejar velocidades de hasta 10 Gbps los hace ideales para las tecnologías emergentes de videovigilancia, permitiendo imágenes más nítidas y grabaciones más detalladas.
La infraestructura que sustenta un sistema de CCTV robusto también sigue el principio de "a prueba de futuro". Al instalar cables Cat6, se realiza una inversión que permite el crecimiento y la adaptación. A medida que sus necesidades de seguridad evolucionen o se disponga de nuevas tecnologías, su sistema de cableado Cat6 actual podrá adaptarse a estos cambios, ahorrándole el tiempo y los costos asociados a futuras modificaciones del cableado.
Reducción de Interferencias: Garantizando la Claridad de la Señal
Las interferencias pueden ser un problema importante para cualquier transmisión de datos, especialmente en entornos con alta actividad electromagnética. El término "diafonía" se refiere a la interrupción que se produce cuando las señales de diferentes cables interfieren entre sí, lo que reduce el rendimiento. Los cables Cat6 están diseñados específicamente para reducir las interferencias, ayudando a los sistemas de CCTV a mantener un mayor nivel de integridad en la transmisión de video.
La clave para la reducción de interferencias en Cat6 reside en su diseño de par trenzado, que neutraliza eficazmente la interferencia electromagnética (EMI) de los cables y dispositivos cercanos. Esto resulta especialmente ventajoso en instalaciones con múltiples cables muy próximos, como en entornos comerciales con racks de equipos compactos. Con Cat6, los usuarios pueden esperar interrupciones mínimas e imágenes más nítidas, un requisito fundamental para todas las aplicaciones de seguridad.
Además, las opciones de blindaje disponibles para los cables Cat6, como el blindaje de aluminio y los pares trenzados sin blindaje, mejoran aún más su resistencia a las interferencias. Este blindaje protege las señales digitales, garantizando que las señales de video de sus cámaras CCTV se mantengan nítidas y fiables incluso en entornos con equipos eléctricos o señales inalámbricas. En un mundo donde la seguridad es primordial, las transmisiones de video interrumpidas o deficientes pueden dificultar la monitorización eficaz de las instalaciones. Al utilizar cables Cat6 que priorizan la reducción de interferencias, puede garantizar que su sistema de CCTV funcione a niveles óptimos. Unas señales nítidas se traducen en imágenes más claras, lo que puede ser fundamental para identificar rostros, matrículas o cualquier otro detalle crítico necesario para las evaluaciones de seguridad.
Flexibilidad en la Instalación: Adaptándose a Diversos Entornos
La flexibilidad del cableado Cat6 va más allá de sus métricas de rendimiento; también se refleja en sus opciones de instalación. Al instalar un sistema de CCTV, es posible que se encuentre con diferentes requisitos de distancia entre la cámara y el dispositivo de grabación o el conmutador de red. Los cables Cat6 se pueden adaptar fácilmente para satisfacer estas necesidades, lo que permite una mayor personalización y la ubicación estratégica de las cámaras.
Instalar cámaras de CCTV a grandes distancias puede ser un desafío, especialmente en propiedades extensas o edificios de varias plantas. Los cables Cat6 admiten distancias de hasta 100 metros antes de que la pérdida de señal se convierta en un problema. Este alcance suele ser suficiente para la mayoría de las instalaciones, lo que permite flexibilidad en la ubicación de las cámaras y las áreas de cobertura sin sacrificar la calidad de la señal de video. Esto es particularmente útil cuando se requieren ubicaciones estratégicas de las cámaras para monitorear puntos de entrada críticos, perímetros o grandes espacios interiores.
Además de la flexibilidad en cuanto a distancia, los cables Cat6 suelen poder enrutarse a través de diversas vías y conductos, lo que ofrece opciones para integrar instalaciones con una menor distracción visual. La estética es fundamental en las instalaciones residenciales, donde los propietarios prefieren que los cables sean menos visibles. Los cables Cat6 están disponibles en una variedad de colores y longitudes, lo que facilita su elección para una instalación discreta.
Las innovaciones modernas en tecnología CCTV también se prestan a la versatilidad del cable Cat6. Gracias a la tecnología PoE (Power over Ethernet), un solo cable Cat6 puede proporcionar tanto alimentación como transmisión de datos a las cámaras IP, simplificando drásticamente la instalación. Esta apreciada característica reduce la necesidad de cableado adicional y puede agilizar enormemente la implementación de su sistema de vigilancia.
¿CÓMO INSTALAR CONECTOR DE TERMINACIÓN EN CAMPO RJ45 Cat6A BLINDADO PARA APLICACIONES MPTL?
Rentabilidad y Longevidad: Una Inversión Inteligente a Largo Plazo
Si bien el costo inicial de un sistema de CCTV puede ser considerable, su valor a largo plazo suele depender de la calidad de sus componentes. Los cables Cat6 ofrecen una solución rentable que, a pesar de tener un precio inicial potencialmente más alto en comparación con cables de gama baja, puede ahorrar dinero con el tiempo gracias a su durabilidad y rendimiento. Al invertir en un sistema de seguridad, utilizar cables de alta calidad como Cat6 puede mitigar los gastos recurrentes de reparaciones o reemplazos asociados con cables propensos a fallas. Su confiabilidad reduce significativamente la probabilidad de interrupciones o degradación del rendimiento, maximizando el tiempo de funcionamiento y mejorando la eficacia de sus cámaras.
Además, la versatilidad de los cables Cat6 facilita la escalabilidad. Si sus necesidades de seguridad cambian, una infraestructura de cableado de alta calidad reduce la carga de tener que renovar completamente su sistema. Esta adaptabilidad contribuye a la rentabilidad general, ya que actualizar o ampliar un sistema existente requiere una menor inversión, lo que le permite asignar recursos a otras áreas.
En general, la combinación de rendimiento superior, reducción de interferencias, flexibilidad en la instalación y rentabilidad convierte a los cables Cat6 en una inversión inteligente para cualquier instalación de CCTV. Gracias a su durabilidad y fiabilidad, ayudan a optimizar el uso de su tecnología de vigilancia y le brindan tranquilidad ante las necesidades de seguridad cambiantes.
Consideraciones Adicionales: Cat5e vs. Cat6 para Cámaras de Seguridad
Si bien los cables Cat6 ofrecen ventajas significativas, es importante entender cómo se comparan con su predecesor, el Cat5e, especialmente en el contexto de las cámaras de seguridad. Los cables Cat5e son los dos principales cables UTP actualmente en uso, junto con el Cat6. Ambos tienen una construcción similar, compuesta por cuatro pares trenzados de alambre de cobre en el rango de 22-24 AWG bajo una sola chaqueta.
Cat5e: Históricamente, el Cat5e se ha utilizado principalmente para Fast Ethernet (100 Base-T), pero también es capaz de velocidades de gigabit utilizando los cuatro pares. Utiliza conductores de 24 AWG, lo que lo hace más flexible y fácil de instalar en comparación con el Cat6. Su frecuencia máxima de operación es de 100 MHz.
Cat6: Como se detalló anteriormente, el Cat6 tiene una frecuencia máxima de operación de 250 MHz. A menudo emplea conductores de 23 AWG, lo que lo hace menos flexible y le da un diámetro exterior mayor, requiriendo más cuidado en la instalación. Los cables Cat6 también suelen emplear una barrera física en el cable para mantener los pares separados, mejorando el rechazo de interferencias.
¿Necesita Realmente Cable Cat6 para Cámaras de Seguridad?
Basándose en la información anterior, surge la pregunta de si las aplicaciones de vigilancia realmente necesitan el rendimiento adicional proporcionado por Cat6. La respuesta honesta es: no estrictamente para la mayoría de las aplicaciones. Muy pocas cámaras IP utilizan conexiones Gigabit Ethernet, y el Cat5e es fácilmente capaz de Ethernet de 100 Mb, lo cual es suficiente para la mayoría de las cámaras de resolución estándar.
Sin embargo, donde el Cat6 tiene un potencial significativo es en ubicaciones que pueden ser entornos más desafiantes. Estos incluyen instalaciones "ruidosas" con una gran cantidad de interferencia de radiofrecuencia (RF) o interferencia electromagnética (EMI), que pueden crear errores de transmisión. Las altas temperaturas también afectan negativamente el rendimiento del cable, ya que este disminuye a medida que aumenta la temperatura. Finalmente, si se va a instalar una gran cantidad (más de 100) de cables en la misma ruta, como en una bandeja de cables, puede producirse un acoplamiento de señal.
El rendimiento superior del Cat6 le permite rechazar la interferencia de estas fuentes externas de manera más efectiva que el Cat5e. Además, simplemente proporciona más margen de maniobra debido a su mayor ancho de banda. Esto significa que, si bien su rendimiento puede estar disminuyendo debido a cualquiera de los factores anteriores, tiene mayores posibilidades de mantener un nivel de rendimiento utilizable donde el Cat5e podría no hacerlo. Un rendimiento sustancialmente reducido puede provocar bloqueos y fantasmas en el video, o simplemente pérdida de video.
Comparación de Precios
En términos de costo, los cables Cat5e y Cat6 se comparan de la siguiente manera (precios por pie (30 cm) de longitud de cable):
- Cat5e Non-plenum: $0.10-$0.15 USD
- Cat5e Plenum: $0.20-$0.25 USD
- Cat6 Non-Plenum: $0.10-$0.15 USD
- Cat6 Plenum: $0.30-$0.35 USD
Si tomamos estos precios como referencia y los aplicamos a una cámara IP típica, con una extensión de cable promedio de 150 pies (45 m), esto suma hasta $20 más en material por cámara. Si bien no es una cantidad trivial, no es necesariamente prohibitiva, especialmente considerando los beneficios de rendimiento en entornos difíciles.
Consideraciones de Instalación
La facilidad de instalación es crucial al seleccionar el cableado para cámaras IP. Los cables Cat5e son generalmente más flexibles, lo que facilita su enrutamiento en espacios reducidos. Su menor diámetro ayuda en un manejo más sencillo y reduce la tensión en los sistemas de gestión de cables. Por otro lado, los cables Cat6 son más gruesos debido a su mayor calibre de alambre (23 AWG) y barreras físicas adicionales dentro del cable. Esto los hace menos flexibles y un poco más difíciles de manejar, especialmente en espacios confinados. Los instaladores deben considerar la disposición física y la accesibilidad del sitio de instalación al elegir entre estos cables.
Compatibilidad con Modelos de Cámaras IP
La elección entre Cat5e y Cat6 también depende de las especificaciones de la cámara. Los cables Cat5e son adecuados para la mayoría de las cámaras IP, soportando Fast Ethernet y siendo capaces de velocidades gigabit, lo cual es adecuado para resoluciones estándar y configuraciones de una sola cámara. Sin embargo, para cámaras de mayor resolución o en escenarios donde varias cámaras convergen en un solo punto, los cables Cat6 son preferibles debido a su mayor capacidad de ancho de banda (250 MHz). Esto es particularmente importante para cámaras con resolución 4K o superior y en sistemas que requieren una transferencia de datos robusta a larga distancia.
En resumen, la elección del cable UTP adecuado para su sistema de cámaras de seguridad es esencial para garantizar un rendimiento óptimo. Si bien el Cat5e puede ser suficiente para muchas aplicaciones básicas, el Cat6 ofrece una mayor fiabilidad, rendimiento y preparación para el futuro, especialmente en entornos desafiantes o cuando se utilizan cámaras de alta resolución. La inversión en Cat6 puede traducirse en una transmisión de video más nítida, una menor probabilidad de interrupciones y una mayor tranquilidad a largo plazo.
