La conexión a Internet en casa se ha convertido en un imprescindible. Gracias a este invento, los usuarios podemos estar informados de lo que ocurre en el mundo o comunicarnos con otras personas pese a la distancia. Con el paso de los años, se han implementado mejoras al WiFi para que experimentemos cada vez menos caídas o señales débiles. Sin embargo, eso no nos exime de tener problemas con la cobertura inalámbrica de vez en cuando. En esos casos, la mejor forma de resolverlo es conectarse a Internet a través de un cable Ethernet. Esta solución aporta mayor estabilidad de red. Sin embargo, hay varios tipos de cables de Ethernet. ¿Cuál debemos elegir según nuestra tarifa de banda ancha fija contratada? ¿Futuro de los cables Ethernet?
El cable de red o Ethernet es una de las medidas más efectivas para combatir según qué caídas de Internet. No siempre es posible recurrir a esta opción, ya que implica utilizar un dispositivo con puerto Ethernet y estar cerca del router. Sin embargo, es clave en ocasiones en las que no podemos sufrir problemas de red bajo ninguna circunstancia, como durante el teletrabajo o un examen online. Muchas veces, el cable de red resulta un accesorio imprescindible para tu Smart TV. Sobre todo si quieres ver Netflix, Amazon Prime Video u otras plataformas en streaming sin que la película o el capítulo se pare a mitad por una caída de Internet. No obstante, también puede usarse para el ordenador portátil o para un sinfín de aparatos más con puertos Ethernet. Además, hay que tener en cuenta en todo momento que la transmisión es más rápida. Aunque, como es lógico, tiene el inconveniente de “dependencia” frente al WiFi. No podemos utilizar esta alternativa a la señal inalámbrica si el aparato está lejos del router. Aunque existen excepciones si utilizamos un sistema de malla con puertos Ethernet, que «alargan» esta función a otras habitaciones.

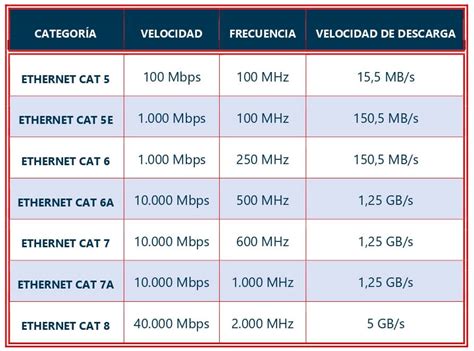

La Evolución de las Categorías de Cable Ethernet
Pero, lo cierto es que no todo es eso. Básicamente, porque hay diferencias entre ellos, tanto en la velocidad de transferencia como en la frecuencia de transmisión. No obstante, también verás diferencias en la protección que los recubre. Como os veníamos avisando, existen diferentes tipos de cables ethernet, ya que unos y otros cuentan con diferentes características. Por esto mismo, os venimos a explicar en dos cosas en las que debes fijarte. Pero, sobre todo, en qué se diferencian los cables Ethernet: la categoría y la protección. De todas formas, y en dirección a ello, es importante que sepas al respecto de los cables ‘CAT’ que veremos a continuación, donde los más nuevos (tienen diferentes categorías) tienden a admitir anchos de banda más altos y, por lo tanto, aumentan las velocidades de descarga y conexiones más rápidas.
Se diferencian, como decimos, en la velocidad o en la frecuencia de transmisión. La frecuencia nos dice la potencia que tiene el cable. A mayor longitud, más posibilidad de que la potencia se vaya perdiendo a medida que avanza hasta llegar al dispositivo en cuestión. La velocidad, por su parte, nos permite saber la velocidad máxima soportada por el cable. De nada sirve que tengas una gran velocidad contratada si no puedes disfrutarla a través del cable Ethernet que vas a utilizar. Cada cable se conoce como CAT 5, CAT 5E, CAT 6, CAT 6A… Hasta CAT 8. Se trata de la denominación que se ha ido dando con el paso del tiempo a estos cables y cada una de las categorías cuenta con mejoras con respecto a la anterior.
En este caso, la frecuencia indica la potencia de la red. Pero hay que tener en cuenta que, a mayor longitud del cable, mayor será la pérdida de datos. Normalmente, el pico de velocidad obtenido será mayor en cables de un metro que en cables de cinco metros. Cables anteriores a CAT 5 (CAT-3) son cables obsoletos y totalmente desaconsejables. Los cables más populares del mercado, aunque cada vez más desaconsejados por la irrupción de nuevas tecnologías que necesitarán Cat 6 o superior. Permiten una velocidad máxima de transmisión de 1000 Mbps a distancias de hasta 100 metros. Si usamos estos cables, corremos el riesgo de saturar con facilidad el cable simplemente descargando algo de Internet o saturando la subida si tenemos una conexión simétrica.
Cableado de Categoría 6 (Cat6)
Los cableados de Categoría 6 (Cat6), se encuentran basados en cables de 4 pares trenzados, en versión UTP y poseen una conectividad RJ45. Por otro lado, nacieron en el año 2002, al publicarse los primeros estándares internacionales que definían su rendimiento. Soportan velocidades de hasta 10.000 Mbps (10 Gbps), más que de sobra para no tener ningún problema de cuello de botella. Esta velocidad está garantizada en un cable de hasta 55 metros. Una vez pasada esa distancia la velocidad baja a 1.000 Mbps. Hay casos en los que los cables Cat 6 continúan estando entre las principales recomendaciones incluso con la disponibilidad de modelos más avanzados. Así, si bien los Cat 8 son los mejores en la actualidad, su elevado precio los aleja de ser siempre los más convenientes. En este tipo de caso, un cable Cat 6 puede ser la mejor opción. Siempre es mejor ir un paso por delante de la tecnología actual, sobre todo cuando hablamos de cablear una casa con el trabajo que conlleva.
El cable de categoría 6 o Cat 6 (ANSI/TIA/EIA-568-B.2-1) es un estándar de cables para Gigabit Ethernet (y otros protocolos de la capa física de redes) que es retrocompatible con los estándares de categoría 5/5e y categoría 3. La categoría 6 posee características de onda y especificaciones para evitar la diafonía (o crosstalk) y el ruido. El estándar de cable se utiliza para 10BASE-T, 100BASE-TX y 1000BASE-TX (Gigabit Ethernet). Alcanza frecuencias de hasta 250 MHz en cada par y una velocidad de 1 Gbps. El cable contiene 4 pares de cable de cobre trenzado, al igual que estándares de cables de cobre anteriores. Aunque la categoría 6 está a veces hecha con cable 23 AWG, esto no es obligatorio; la especificación ANSI/TIA-568-B.2-1 aclara que el cable puede estar hecho entre 22 y 24 AWG, mientras que el cable cumpla todos los estándares de control indicados. Si los componentes de los varios estándares de cables son mezclados entre sí, el rendimiento de la señal quedará limitada a la categoría que todas las partes cumplan. Como todos los cables definidos por TIA/EIA-568-B, el máximo de un cable Cat-6 horizontal es de 90 metros.
Categorías Superiores y sus Características
La Cat 7 se estableció para ofrecer una frecuencia más alta y un mayor rendimiento que el de la Categoría 6, con capacidad de transmisión a 10 Gb/s. La adopción de los estándares CAT y CAT 7A en el mercado doméstico y empresarial siempre ha sido limitada. Esto se debe a que el estándar CAT 6A ya ofrecía 10 Gbps sobre 100 metros con el conector RJ-45 tradicional, mientras que CAT 7 introdujo conectores no estándar que generaban problemas de compatibilidad.
Lo último de lo último es también lo más caro. Velocidades de 40.000 Mbps nos garantizan toda una vida de tranquilidad con nuestra instalación, aunque a costa de invertir un buen dinero. Cat8 está destinado a proporcionar mejores características de frecuencia, ofreciendo velocidades más altas para una mejor transferencia de datos. Habiendo estado en desarrollo desde el año 2013, lo normal es que Cat 8 soporte ancho de banda de hasta 2Ghz para hasta 30m de distancia entre dispositivos. Un aspecto a tener en cuenta de los cables de Ethernet de categoría 8 es que, por sus características, no se encuentran disponibles sin protección. No obstante, aunque en su momento llegaron al mercado con un nivel de precio que estaba por encima de la media, poco a poco su coste se ha ido regulando y ya no son cables que resulte tan caro comprar. Respecto a los cables Cat 7, que sufrían bastantes problemas y no cumplieron con las exigencias de los expertos, los de Cat 8 sí que lo hacen y dejan muy buenos resultados.
La TIA aprobó una nueva especificación estándar de rendimiento mejorados para sistemas con cables trenzados no blindado (unshielded) y cables trenzados blindados (foiled). La especificación ANSI/TIA/EIA-568-B.2-10 indica sistemas de cables llamados Categoría 6 Aumentada o más frecuentemente "Categoría 6A", que operan a frecuencias de hasta 500 MHz (tanto para cables no blindados como cables blindados) y proveen transferencias de hasta 10 Gbit/s (10GBASE-T). La nueva especificación mitiga los efectos de la diafonía o crosstalk. Soporta una distancia máxima de 100 metros (328 pies).
TODO SOBRE LOS CABLES ETHERNET: TIPOS, CARACTERÍSTICAS y CUAL ELEGIR
Cuando se utiliza para 10/100/1000 BASE-T, la longitud máxima permitida de un cable Cat 6 es de 100 metros. Cuando se usa para 10GBASE-T, la longitud máxima del cable es 56 metros en un entorno de diafonía favorable, pero solo 37 metros en un entorno hostil con diafonía extraña, como por ejemplo cuando se instalan varios cables juntos. Sin embargo, debido a que los efectos de diafonía en condiciones reales en los cables son difíciles de determinar antes de la instalación, se recomienda que todos los cables Cat6 que se utilizan para 10GBASE-T se prueben eléctricamente una vez instalados.
La Importancia del Apantallamiento en Cables Ethernet
La mayoría de los cables Ethernet están formados en pares de cables trenzados de cobre. En el interior de los cables, varía el trenzado según la categoría elegida. Cuanto más frecuente sea la trenza, menores son las interferencias y mejor es el resultado. Al fijarte en la categoría, también verás que viene más información impresa en la inscripción de la cubierta. Normalmente, se trata el tipo de apantallamiento que protege al cable. ¿Qué es apantallamiento? La forma en la que se ha blindado el cable y que hará que esté protegido en la instalación. Por lo tanto, debes tener claro en cualquier ocasión en la que vayas a comprar este tipo de cable que, el color de los cables de red no influye en nada en absoluto en la categoría. Por lo tanto, lo único para lo que sirve es para que puedas diferenciar los cables en los casos en los que tengas varios conectados a un mismo router o servidor.
Además, hay cuatro tipos diferentes de protección o apantallamiento:
UTP o Unshielded Twisted Pair (par de trenzado sin blindaje): Es el más sencillo de todos y, como indica su nombre, no tiene apantallamiento. Es recomendable o práctico si necesitas usar un cable Ethernet para enchufar a cualquier dispositivo desde el router pero no es recomendable para instalaciones que tengas que hacer en casa o que vayan dentro de la pared. Sólo cuenta con la protección del plástico exterior y no con un apantallamiento que mantenga protegidos los hilos de cobre.
FTP o Foiled Twisted Pair (Par de trenzado con pantalla global): Es un cable con apantallamiento global para todos los hilos de cobre. Es decir, hay una pantalla que recubre todos en conjunto, una lámina metálica. Esto los protege de las interferencias externas, pero en este caso los cables trenzados no están protegidos de forma individual como sí estarán en versiones “superiores” de apantallamiento.
STP o Shield Twisted Pair (Par de trenzado blindado): En este caso, sí tenemos una funda metálica para cada uno de los pares de hilos trenzados que van por dentro del cable Ethernet. Así se consigue una protección más fuerte para la señal.

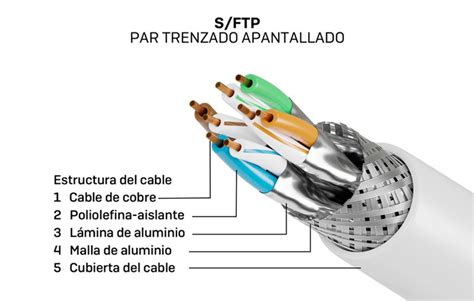

SFTP o Shield Foiled Twisted Pair (Par de trenzado blindado y apantallado): El más protegido de todos los cables Ethernet del mercado es el tipo SFTP que cuenta con la protección STP individual para cada par de hilo trenzado, pero también cuenta con la protección FTP que hace un apantallamiento global de todos los pares. Este, como es lógico, es el cable con mejor apantallamiento. En instalaciones entre paredes de larga longitud se suelen emplear estos cables, más costosos, pero también más protegidos.
Estándares de Cableado y su Aplicación
1000BASE-T: cualquier cable que usemos que sea CAT5e o superior tiene un límite de hasta 100 metros de distancia.10GBASE-T: este estándar permite alcanzar los 100 metros con cableado Cat 6A o superior. Si utilizas cableado Cat 6 podrás tener una distancia de hasta 37 metros con diafonía no favorable, y hasta 55 metros con diafonía favorable.
CAT 7: 10 Gbps, 600 MHz, 100 m. Ideal para instalaciones profesionales con alto blindaje.
Identificación del Tipo de Cable de Red
Puede que todavía no sepas cuál es el tipo de cable de red que tenemos en casa, pero, lo cierto es que para averiguar el tipo de cable de red Ethernet que tenemos, bastará con seguir estas dos maneras de descubrirlo. Y es que, no tiene ningún tipo de misterio. Aunque, no siempre es posible, si ese es tu caso, tendrás que recurrir a la segunda alternativa. Básicamente, porque por lo general, cuando ya ponemos los cables de red, es lógico que tiremos la caja para que no ocupe espacio por casa. Para ello, tendremos que mirar la capa externa del plástico que recubre todo el cable. En ella, podremos llegar a poder distinguir la categoría de un cable de red y mucho más. En la siguiente imagen podemos ver cómo es un cable CAT 5e y es del tipo UTP que no tiene apantallamiento.

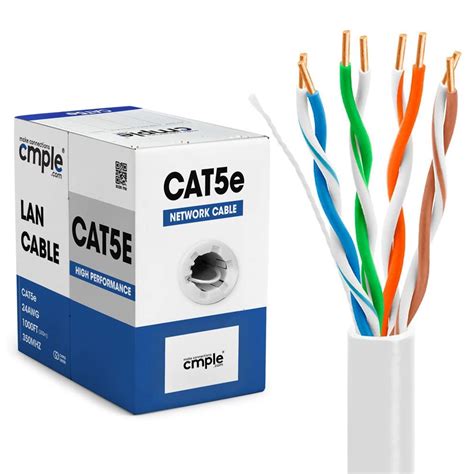

Ventajas y Desventajas de la Conexión por Cable Ethernet
Aunque en el día a día de cada persona lo habitual es el uso de redes inalámbricas, lo cierto es que tanto en el entorno doméstico, pero sobre todo en el empresarial o profesional, las redes cableadas son las más utilizadas. Ahora bien, el uso de cables Ethernet ofrece ciertas ventajas e inconvenientes que debemos tener en cuenta.
Una conexión a través de cable Ethernet ofrece una mayor estabilidad y velocidad de transferencia de datos en condiciones óptimas, ya que depende el tipo de cable, el estado del mismo o su calidad. Además de lo mencionado, no podemos olvidar lo relativo al mantenimiento, otra de las funciones más importantes que debemos tener en cuenta cuando nos decantamos por este tipo de conexiones. En este caso, el mantenimiento resulta no solo muy sencillo, sino también muy económico. Referente a la seguridad, que ya hemos anticipado previamente, también se trata de una de las mejores inversiones por las que vamos a poder optar. En este caso, el paso de la información está mucho más protegido. Cuando nos conectamos a través de redes inalámbricas, nunca vamos a poder tener el completo control, por muy cifrada que esté la conexión, de que no existe un tercer dispositivo tratando de acceder a la información que pasa a través de nuestra conexión. Con los cables ethernet no ocurre lo mismo.
Por el contrario, uno de los principales inconvenientes es la conexión física necesaria. Es decir, necesitamos un cable para conectar los diferentes dispositivos de una red, por lo que deben estar relativamente cercanos unos de otros. La instalación por cable es bastante más compleja, sobre todo cuando son muchos los equipos de una red. Además, podemos estar limitados por la distancia entre equipos o al propio hub. La red Wifi permite alcanzar, aún con pérdida de calidad, una mayor señal a través de las conexiones inalámbricas. Un escenario que no ocurre en el caso del cable, cuyo alcance está mucho más limitado de lo que encontramos en condiciones normales. Además de todo lo anterior, como es obvio, la conexión por medio de cable Ethernet no está disponible para todos los dispositivos. Sino que dependerá desde dónde queremos acceder a la red para poder utilizar un tipo de conexión u otra. Como ocurre, por ejemplo, con los dispositivos móviles.
Selección del Cable Ethernet Adecuado
A simple vista, serán idénticos. Hay cables de muchos colores, pero el color no tiene nada que ver con la categoría a la que pertenecen. Para elegir, tendrás que fijarte en la categoría siguiendo los detalles de la tabla que puedes encontrar en párrafos anteriores. También debes tener en cuenta el apantallamiento según el uso que pretendas darle a este cable Ethernet, si será para uso doméstico o para instalación.
Aunque históricamente los routers de operador incluían cables CAT 5e, los modelos más recientes para fibra de alta velocidad (1 Gbps o más) ya suelen venir con cables CAT 6 o incluso CAT 6A. Estos cables nos permiten una velocidad máxima de transmisión de 1.000 Mbps a distancias de hasta 100 metros, por lo que debería ser suficiente (en la actualidad) para el día a día, ya que se trata de lo que nos ofrecen las operadoras como velocidad. Eso sí, es muy probable que sea cuestión de años que esta categoría nos resulte insuficiente por lo que es recomendable apostar por modelos más avanzados para conexiones de alta velocidad, como CAT-6 o CAT-6A que asegurará la velocidad estable incluso si el cable tiene una gran longitud.
En cuanto a la protección, no necesitarás un apantallamiento muy completo si simplemente vas a conectar el cable desde el router al ordenador o desde el router a la Smart TV. Te bastará lo más básico y no hay ningún problema en que uses un cable Ethernet con apantallamiento UTP, más económico. Si quieres crear una instalación de red doméstica, la categoría 5E de cable Ethernet se nos queda demasiado pequeña y se nos saturará. En caso de crear una red local, es más recomendable apostar por cables de categoría 6A o superior. En modelos CAT 6A, CAT 7 o CAT 7A tenemos velocidades de hasta 10.000 Mbps así no encontraríamos ningún problema de saturación ni cuellos de botella y podrá soportar sin problemas la transmisión desde varios dispositivos.
Por otro lado, a medida que los routers han ido actualizándose, estos se han vuelto más rápidos y eficientes. Es por ello que, si acabas de comprarte un router necesitarás un cable acorde con el que puedas aprovecharlo al máximo. Una buena idea, por tanto, será elegir una de las versiones más recientes, tanto para aprovechar la velocidad…
Todos nuestros cables de red cat6 están fabricados por las mejores marcas y cumplen con la normativa vigente, dotados de más importantes certificados de calidad, por lo que su compra sabemos que es un valor seguro. Tras años de experiencia en este sector y un gran número de clientes satisfechos, sabemos que los cables ethernet categoría 6 son una pieza imprescindible en todo lo referente a redes, voz y datos.
Consideraciones Técnicas del Cableado Cat 6
- ¿QUIERES SABER MÁS?
- Frente a tanta diversidad en la fabricación de los cables, fue necesario realizar una estandarización en los mismos.
- El cable ethernet cat6 se compone de 8 conductores de cobre aislados con polietileno de 0,50 a 0,65 de diámetro. Disponemos de varias marcas de cables de red cat6: Excel Networking, Prysmian, General Cable, 3M España, Digitus etc…. La presentación habitual es cajas de cartón de 305 mts.
- Ofrecemos varias opciones de cable de red categoría 6 según necesidades. Cuando llevan pantalla lo lógico es indicar si la pantalla es al conjunto o al par. Habitualmente la primera letra correspondería a la pantalla al conjunto y la segunda al par (ej.
Diagramas de Cableado y Estándares
Antes de sumergirnos en el mundo de los diagramas de cableado Cat 6, es importante comprobar si realmente necesita cableado Cat 6. Aunque tiene excelentes características, puede que no satisfaga sus necesidades específicas. Es posible que desee considerar el cableado de Cat. 5, que suele ser más barato y suficiente para la mayoría de las redes domésticas y de pequeñas oficinas.
Un diagrama de cableado típico de Cat. 6 puede ajustarse a la norma T568A o T568B. Ambas normas especifican la disposición de ocho hilos individuales en un cable Cat 6 para formar un conector RJ45. Ambas normas son perfectamente aceptables, pero es importante mantener la coherencia en toda la red. Si se selecciona T568A para un extremo del cable, el otro extremo también debe ajustarse a T568A. Lo mismo se aplica a la norma T568B. El etiquetado correcto y la documentación del diagrama de cableado son muy importantes para la posterior localización de averías y mantenimiento.
Los estándares de cableado Cat 6 están diseñados para soportar frecuencias de hasta 250 MHz y permiten la transmisión de hasta 10 Gbps en distancias limitadas de hasta 55 metros. El cableado Cat 6 ofrece varias ventajas sobre sus predecesores. Ofrece mayor rendimiento, mejor aislamiento de la diafonía y es compatible con los cables Cat 5 y Cat 5e.
Herramientas para la Instalación de Cableado Cat 6
Para instalar cableado de Cat. 6, se necesitan herramientas específicas. Una herramienta de pelacables se utiliza para cortar cables a medida y pelar los extremos de los hilos antes de insertarlos en los conectores RJ45. Una crimpadora se utiliza para fijar conectores RJ45 a los extremos de los cables. Cuando instales tomas de pared o paneles de conexión, necesitarás una herramienta perforadora. Por último, es importante disponer de las herramientas necesarias para probar la red tras la instalación. Recuerde que, aunque es tentador ahorrar dinero eligiendo materiales o cables de menor calidad, esto puede dar lugar a un peor rendimiento de la red y a más problemas en el futuro.
Componentes Clave de una Red Cat 6
Cuando se construye una red Cat 6, la selección de materiales y cables desempeña un papel importante en el rendimiento general y la fiabilidad de la red. El componente más importante de una configuración de red es el propio cable Cat 6. Estos cables están diseñados para funcionar a frecuencias de hasta 250 MHz y ofrecen un rendimiento de hasta 10 Gbps en distancias de hasta 55 metros. Los hay de dos tipos: par trenzado no apantallado (UTP) y par trenzado apantallado (STP). Cuando elija cables Cat 6, busque los que cumplan o superen la norma TIA/EIA-568-C.2.
Los conectores RJ-45 se utilizan para terminar los extremos de los cables Cat 6. Los paneles de conexión y las tomas Keystone se utilizan para conectar cables de Cat. 6 a dispositivos de red. Los paneles de conexión suelen utilizarse en armarios de red o salas de servidores, y los conectores Keystone, en tomas de pared. Una organización adecuada de los cables es fundamental para mantener el rendimiento y la longevidad de la red. Elegir cables Cat 6 de alta calidad es fundamental para garantizar el mejor rendimiento y la longevidad de su red. Compruebe siempre las especificaciones de los cables Cat 6 antes de comprarlos. Hay dos tipos de cables Cat 6: par trenzado no apantallado (UTP) y par trenzado apantallado (STP). Los cables UTP son más comunes y menos caros, pero los STP ofrecen mejor protección contra las interferencias electromagnéticas. Los cables Cat 6 de alta calidad suelen tener un divisor (también conocido como spline) que mantiene separados los pares trenzados para reducir la diafonía. El grosor de los hilos de los cables Cat 6 suele ser de 23 AWG (American Wire Gauge), que es más grueso que el 24 AWG utilizado normalmente en los cables Cat 5e. La longitud del cable también es importante. Los cables Cat 6 admiten velocidades de hasta 10 Gbps para distancias de hasta 55 metros. Sin embargo, entre 55 y 100 metros, las velocidades caen a 1 Gbps. Por último, siempre debe comprar cables de marcas de renombre (por ejemplo, Cable Matters, Startech) que sean famosas por su alta calidad.
Mantenimiento y Solución de Problemas
Antes de empezar la instalación, es necesario evaluar los requisitos de la red y su disposición. Antes de empezar la instalación, hay que preparar la zona de trabajo y las herramientas. El tendido y la sujeción de los cables de Cat. 6 deben realizarse de manera cuidadosa. Los problemas más comunes con el cableado Cat 6 incluyen diafonía, pérdida de señal y daños físicos en los cables. La solución de problemas de cableado Cat 6 implica identificar el problema, aislar el componente defectuoso y aplicar una solución adecuada. Comprender y aplicar el cableado Cat 6 es fundamental para cualquier instalación de red que requiera altas velocidades de datos o tenga un gran ancho de banda. Con las herramientas, los materiales y los conocimientos adecuados, puede instalar y mantener un sistema de cableado de Cat. 6 que satisfaga los requisitos específicos de su red.
Preguntas Frecuentes sobre Cableado Cat 6:
- ¿Qué herramientas se necesitan para instalar cableado Cat 6? Las herramientas necesarias para la instalación de cables Cat 6 incluyen alicates, conectores RJ45, herramientas de crimpado y un comprobador de cables de red.
- ¿Cuáles son las principales características y ventajas del cableado Cat 6? El cableado Cat 6 tiene varias ventajas sobre sus predecesores. Admite velocidades de datos más altas, proporciona un mejor aislamiento de la diafonía y es compatible con los cables Cat 5 y Cat 5e.
- ¿Cómo se crea un diagrama de cableado Cat 6? Crear un diagrama de cableado de Cat. 6 implica disponer los cables según la norma T568A o T568B, insertar los cables en el conector RJ45 y asegurar el conector con una herramienta de crimpado.
- ¿Cuáles son las mejores prácticas para mantener un sistema de cableado Cat 6? El mantenimiento del sistema de cables Cat 6 incluye inspecciones periódicas para detectar daños físicos o problemas de rendimiento. También es importante mantener los cables limpios y sin polvo ni residuos. Si se detecta algún problema, debe repararse inmediatamente para evitar más daños o una degradación del rendimiento.
El Mundo del Cableado Directo y Cruzado
En las terminaciones de un cable de red, deben aparecer los cables de código de colores ordenados en el orden correcto. En lo que respecta a T568A y T568B, estos son dos estándares de cableado que se utilizan para especificar la disposición. ¿Cuál es la diferencia entonces entre T568A y T568B y sabe el código de colores de conector RJ45?
Descubre cómo FS prueba los cables de red para garantizar la máxima calidad y rendimiento. Obtén información detallada sobre nuestro proceso de prueba y por qué es crucial para mantener una red confiable y eficiente.
Estándares T568A y T568B
Como sabemos, los cables de red se componen de cuatro pares de cables, cada uno de los cuales consta de un cable de color sólido y una franja del mismo color. Para la red Ethernet 10/100BASE-T, solo se utilizan dos pares de cables (naranja y verde). Los otros dos pares de cables (de color marrón y azul) se utilizan para otra aplicación de red Ethernet o para conexiones telefónicas.
La utilización de un cable directo o cruzado dependerá del tipo de conexión que se necesite. Para normalizar la disposición de cables, se utilizan dos estándares, el T568A y T568B, los cuales proporcionan esquemas de cableado para la terminación de los cables de red en enchufes, así como enchufes RJ45 de ocho posiciones.
T568A vs T568B: Código de Colores RJ45

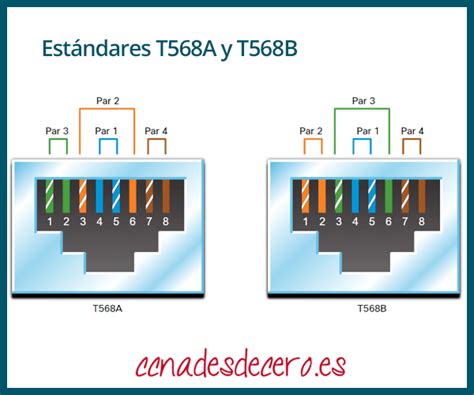

Como se muestra en la imagen, la principal diferencia entre estos dos estándares es la posición de los pares de cables naranja y verde, lo cual no es solo un cambio de código de color, por supuesto. También habrá factores de compatibilidad, lo cual deberá influenciar en su decisión de un esquema de cables RJ45.
Cable de Red Directo
Un cable de red directo es un tipo de cable de par trenzado que se usa en las redes de área local para conectar un ordenador a un núcleo de red como por ejemplo un enrutador. Este tipo de cable también se conoce como cable de conexión y es una alternativa a las conexiones inalámbricas donde uno o más ordenadores acceden a un enrutador a través de una señal inalámbrica.
En un cable directo, los colores de cada par de cable coinciden. Para el cable de red directo se aplica solo un estándar de cableado: ambos extremos del cable deben tener la misma dirección: T568A a T568A o T568B a T568B.
Cable de Red Cruzado
Un cable de red cruzado es un tipo de cable Ethernet que se utiliza para conectar dispositivos de computación directamente. A diferencia de los cables de red directo, los cables cruzados utilizan dos estándares de cableado diferentes: un extremo usa el estándar de cableado T568A y el otro utiliza el estándar de cableado T568B (T568A a T568B).
El cableado interno de los cables de red cruzados invierte las señales de transmisión y recepción. Este tipo de cable se usa con más frecuencia para conectar dos dispositivos del mismo tipo: por ejemplo, dos ordenadores (a través del controlador de interfaz de red) o dos switches entre sí.
Escenarios de Aplicación: Directo vs. Cruzado
En resumen, un cable cruzado conecta dos dispositivos del mismo tipo para comunicarse entre sí, como una PC a una PC o un switch gigabit a un switch gigabit. El cable directo conecta dos dispositivos diferentes entre sí, como una PC y un switch gigabit. Los siguientes escenarios explicarán las diferentes aplicaciones.
Si tenemos dos switches conectados directamente entre sí. Y ambas PC intentan transmitir por cable TX, sus señales colisionarán. Además, no se enviará nada por cable RX. Por lo tanto, ninguna computadora podrá recibir nada. En este punto, se necesita el cable cruzado para realizar conexiones entre dos PC. Dado que este tipo de cable está cruzado, la señal enviada por el cable TX desde la PC 1 se puede recibir en el cable RX de la PC 2. Esta es la razón por la que los cables cruzados se utilizan a menudo para conectar dos dispositivos iguales.
Escenario 2: PC a Switch a PC¿Qué sucede si se mezcla un switch entre dos computadoras? De hecho, el switch está diseñado para comunicarse entre dos computadoras, que tiene un cruce innato de cables. Por lo tanto, no necesitamos que el cable se cruce por nosotros. Lo que la PC 1 envía por su cable TX es recibido por el switch en su cable RX, y luego transmite por su cable TX, finalmente es recibido por el cable RX de la otra PC. Y viceversa. Por lo tanto, cuando un switch está conectado a una PC, simplemente puede usar un cable directo.
Escenario 3: PC a Switch a Switch a PC¿Qué pasa entonces si tenemos dos switches en la mezcla? Dos switches cruzan el cable por separado una vez, por lo que surge otro par que se cruza entre los switches. Como se mencionó anteriormente, dos dispositivos iguales necesitan un cable cruzado para hacer una conexión. En el diagrama de arriba, podemos ver:(1) Cuando la PC 1 se conecta al Switch 1, necesitamos un cable directo.(2) Cuando el Switch 1 se conecta al Switch 2, necesitamos un cable cruzado.(3) Cuando el Switch 2 se conecta a la PC 2, necesitamos un cable directo.
Conexión de Cables de Red: Directos vs. Cruzados
Los cables de red directos y los cables de red cruzados se conectan de forma diferente entre sí. Si quiere saber qué tipo de cables tiene, mire el orden de los cables de color dentro del conector RJ45. Si el orden de los cables es el mismo en ambos extremos, entonces tiene un cable directo. Si no es así, lo más probable es que sea un cable cruzado o que esté mal conectado. En la actualidad, el cable directo es mucho más popular que el cable cruzado.
Explora soluciones innovadoras de red con FS, tu proveedor confiable de productos y soluciones de redes TIC. Como líder tecnológico global especializado en sistemas de redes de alta velocidad, ofrecemos productos y servicios de alta calidad para soluciones de HPC, centro de datos, empresa y telecomunicaciones. Desde la investigación y desarrollo de vanguardia hasta almacenes globales, brindamos soluciones efectivas adaptadas a tus necesidades.
El Código de Colores en Cables UTP
¿Alguna vez te has preguntado por qué los cables UTP 🌈🔌 tienen un código de colores? 🤔 ¿Cuál es la función de esos colores en la conexión de redes? 🔗 Hoy te lo explicamos de manera sencilla y clara. ¡Acompáñanos y descubre todo lo que necesitas saber!
¿Qué es un Cable UTP?
El cable UTP (Unshielded Twisted Pair por sus siglas en inglés) es un tipo de cable de red que se utiliza comúnmente para las conexiones Ethernet 🛜 y en las instalaciones de redes de área local (LAN). Está compuesto por ocho conductores 🟠🟢🔵🟤, organizados en cuatro pares trenzados, y no tiene blindaje, lo que lo hace más flexible y fácil de instalar. Los cables UTP se clasifican en diferentes categorías según su rendimiento y capacidad de transmisión de datos. Categoría 6 (Cat 6): Soporta velocidades de hasta 10 Gbps (10,000 Mbps) a distancias cortas.
¿Por Qué Existe el Código de Colores del Cable UTP?
El código de colores del cable UTP 🟠🟢🔵🟤 se estableció para facilitar la identificación y la correcta conexión de los conductores. Los estándares T568A y T568B, definidos por la Electronic Industries Alliance (EIA) 😇 y la Telecommunications Industry Association (TIA), dictan el orden de los colores para las conexiones RJ45, utilizadas en redes Ethernet. El principal objetivo del código de colores es asegurar que los cables se conecten de manera consistente y correcta ✅. Esto es crucial para evitar problemas de conexión y garantizar que la transmisión de datos sea eficiente y libre de errores.
Cada par de conductores en un cable UTP está codificado con colores específicos. La principal diferencia entre T568A y T568B 🟠🟢🔵🟤 es el orden de los pares de colores. Sin embargo, ambos estándares funcionan de manera similar y pueden usarse en instalaciones de red. La elección entre T568A y T568B depende de la normativa o las preferencias del instalador.
¿Cómo se Conecta un Cable UTP?
✅ Probar la Conexión: Utiliza el Probador de cables para asegurarte de que la conexión es correcta y funcional.
El cable UTP 🟠🟢🔵🟤 es ampliamente utilizado en redes locales debido a su eficiencia y facilidad de instalación. Es ideal para conexiones de computadoras, impresoras y otros dispositivos en una red doméstica o de oficina. La flexibilidad del cable UTP lo hace fácil de instalar en espacios reducidos y su costo es relativamente bajo 💸 en comparación con otros tipos de cables, como el cable coaxial o el cable de fibra óptica. Esto lo convierte en una opción popular para muchas aplicaciones de red. Aunque no tiene blindaje, el diseño de pares trenzados del cable UTP ayuda a reducir las interferencias electromagnéticas ⚡, mejorando la calidad de la señal y la eficiencia de la transmisión de datos. El código de colores del cable UTP 🟠🟢🔵🟤 es esencial para garantizar conexiones de red consistentes y sin errores ✅. Conocer y seguir estos estándares no solo facilita la instalación, sino que también mejora la eficiencia y la funcionalidad de tu red. ¿Interesado en mejorar tus habilidades en redes y electrónica? ☝🤓 Visita nuestra tienda en línea 🛒 para descubrir una amplia gama de cables UTP, herramientas y otros componentes electrónicos que te ayudarán en tus proyectos. ¡No esperes más y comienza a construir hoy mismo!
