La infraestructura de red moderna depende en gran medida de la calidad y el tipo de cableado utilizado para la transmisión de datos. Entre las diversas opciones disponibles, el cable de Categoría 6 (Cat 6) se ha consolidado como un estándar robusto y versátil, especialmente en su variante apantallada. Este tipo de cable, diseñado para soportar velocidades de hasta 1 Gbps y frecuencias de hasta 250 MHz, ofrece un rendimiento superior en comparación con sus predecesores, al tiempo que mantiene la retrocompatibilidad con estándares más antiguos como Cat 5/5e y Cat 3. La especificación ANSI/TIA/EIA-568-B.2-1 define los parámetros de rendimiento del Cat 6, haciendo hincapié en sus características para mitigar la diafonía (crosstalk) y el ruido, factores cruciales para la integridad de la señal.
Especificaciones Técnicas y Rendimiento del Cat 6
El cable Cat 6 se caracteriza por contener 4 pares de cable de cobre trenzado, un diseño que contribuye a reducir la interferencia electromagnética. Aunque comúnmente se asocia con el calibre 23 AWG, la especificación ANSI/TIA/EIA-568-B.2-1 permite un rango de calibres entre 22 y 24 AWG, siempre y cuando se cumplan los estándares de control de calidad. Una característica fundamental del Cat 6 es su capacidad para alcanzar frecuencias de hasta 250 MHz por par, lo que se traduce en una velocidad de transmisión de datos de hasta 1 Gbps. Esta capacidad lo hace ideal para aplicaciones de Gigabit Ethernet (1000BASE-TX) y es compatible con protocolos de capa física de redes como 10BASE-T y 100BASE-TX.
Es importante comprender que, al mezclar componentes de diferentes categorías de cableado, el rendimiento general del sistema se verá limitado por la categoría más baja de los elementos involucrados. En instalaciones horizontales, la longitud máxima permitida para un cable Cat 6, de acuerdo con el estándar TIA/EIA-568-B, es de 90 metros. Los valores de pérdida de señal se miden en decibelios (dB), y el diseño del Cat 6 busca minimizar estas pérdidas.
La Evolución hacia Cat 6A y Más Allá
La continua demanda de mayor velocidad y ancho de banda ha impulsado el desarrollo de estándares de cableado más avanzados. La especificación ANSI/TIA/EIA-568-B.2-10 introdujo la Categoría 6 Aumentada (Cat 6A), que representa un salto significativo en rendimiento. Los cables Cat 6A están diseñados para operar a frecuencias de hasta 500 MHz, duplicando el ancho de banda del Cat 6, y soportan velocidades de hasta 10 Gbps (10GBASE-T). Esta mejora en el ancho de banda es crucial para mitigar los efectos de la diafonía, un fenómeno que se agrava a mayores frecuencias y velocidades.
En términos de distancia, el Cat 6A soporta una longitud máxima de 100 metros (328 pies) para 10GBASE-T. Sin embargo, el rendimiento del Cat 6 en 10GBASE-T presenta matices: aunque puede alcanzar los 100 metros para 10/100/1000 BASE-T, su longitud máxima se reduce a 56 metros en entornos con diafonía favorable y a tan solo 37 metros en entornos hostiles con alta diafonía externa. Debido a la dificultad de predecir con exactitud las condiciones de diafonía en entornos reales, se recomienda encarecidamente realizar pruebas eléctricas a todos los cables Cat 6 instalados para 10GBASE-T una vez completada la instalación.
La Importancia del Apantallamiento (Blindaje)

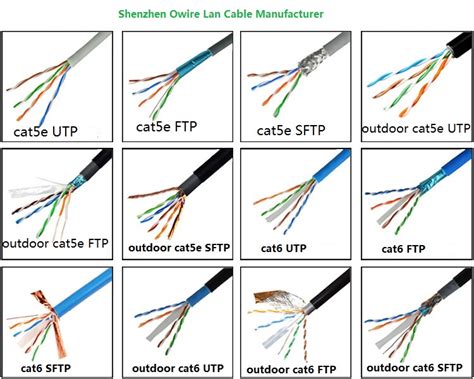

El apantallamiento electromagnético es un factor crítico en la elección del cableado de red, especialmente en entornos con altas fuentes de interferencia. Existen varios tipos de cables de red según su estructura de apantallamiento:
- UTP (Unshielded Twisted Pair - Par Trenzado No Apantallado): Es el tipo más común y económico, sin blindaje externo. Es adecuado para la mayoría de los entornos domésticos y oficinas pequeñas donde las fuentes de interferencia electromagnética son mínimas.
- FTP (Foiled Twisted Pair - Par Trenzado con Pantalla Global): Cuenta con una lámina de aluminio que rodea todos los pares trenzados, ofreciendo una protección global contra interferencias.
- STP (Shielded Twisted Pair - Par Trenzado Apantallado): Cada par trenzado individual está recubierto con una malla conductora o lámina, además de un blindaje general. Esto proporciona una protección superior contra el ruido y la diafonía.
- SFTP (Shielded Foiled Twisted Pair - Par Trenzado Blindado y Apantallado): Combina el blindaje individual de cada par con una malla o lámina exterior que cubre el conjunto de pares. Ofrece el máximo nivel de protección contra interferencias electromagnéticas.

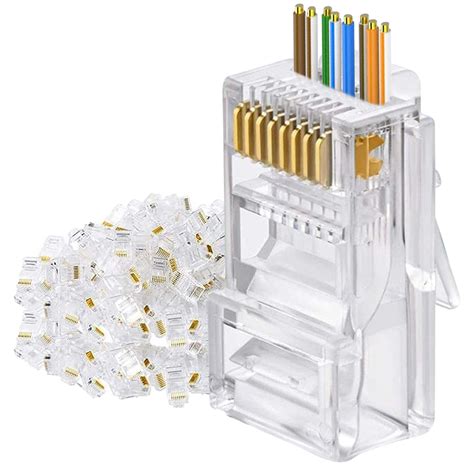

Para el cable Cat 6, aunque existen versiones UTP, las variantes apantalladas (como FTP o STP) ofrecen un rendimiento más consistente, especialmente en aplicaciones de alta velocidad o en entornos con potencial de interferencia. La instalación correcta de cables apantallados es fundamental; todos deben estar conectados a tierra para garantizar la seguridad y la eficacia del sistema. Esto implica el uso de conectores metálicos que aseguren el contacto con el hilo de toma de tierra en ambos extremos del cable.
Instalación y Consideraciones Prácticas
La correcta instalación de los cables de red es tan importante como la elección del tipo de cable adecuado. Las especificaciones de Cat 6 y Cat 6A exigen que los cables no estén retorcidos o doblados excesivamente. El radio de curvatura debe ser de al menos cuatro veces el diámetro exterior del cable para evitar dañar la estructura interna y comprometer la integridad de la señal.
La elección entre Cat 6 y Cat 6A, por ejemplo, no siempre se basa en la necesidad absoluta de 10 Gbps. Para el uso normal de Internet en el hogar o en oficinas pequeñas, los cables Cat 6 son generalmente suficientes y ofrecen una excelente relación precio-rendimiento. Son compatibles con versiones anteriores y pueden soportar redes Gigabit sin problemas. Sin embargo, para redes multimedia de gran envergadura, centros de datos o entornos con un flujo de datos considerablemente alto, la inversión en Cat 6A puede ser justificada para asegurar la longevidad y el rendimiento de la infraestructura de red.
Cat 7 y Cat 8: El Horizonte de las Altas Velocidades

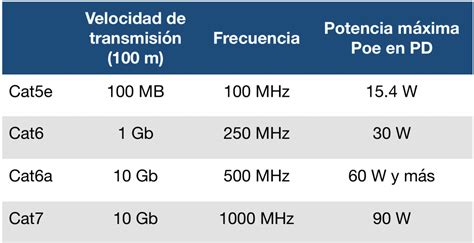

Más allá del Cat 6A, existen categorías superiores como Cat 7 y Cat 8, diseñadas para satisfacer las demandas de aplicaciones de ultra alta velocidad.
- Cat 7: Opera a frecuencias de hasta 600 MHz y soporta velocidades de 10 Gbps en distancias de hasta 100 metros. Se distingue por un blindaje completo (SFTP o SSTP) y a menudo utiliza conectores diferentes al RJ45 tradicional, como los GG45 (GigaGate45), para aprovechar al máximo sus capacidades. Es ideal para redes empresariales, aplicaciones industriales y entornos con alta demanda de transmisión de datos.
- Cat 8: Es la categoría más avanzada, diseñada para centros de datos y aplicaciones de misión crítica. Soporta frecuencias de hasta 2000 MHz y velocidades de hasta 40 Gbps, aunque su alcance se limita a 30 metros. Esta limitación de distancia lo hace perfecto para conexiones de corta distancia donde el rendimiento extremo es esencial.
La elección entre estas categorías debe basarse en una evaluación cuidadosa de las necesidades de rendimiento, el entorno de instalación, la distancia de transmisión y el presupuesto. Si bien los cables de categorías superiores ofrecen un rendimiento excepcional, su coste es significativamente mayor.
Que son las Categorias de los Cables de Red Ethernet? - Review Cable Ethernet CAT8 Ugreen
Consideraciones Finales al Elegir un Cable de Red
La decisión sobre qué cable de red utilizar, ya sea para una instalación nueva o una actualización, debe considerar varios factores clave. Las necesidades de rendimiento dictarán si se requieren las altas velocidades y anchos de banda de Cat 7 u Cat 8, o si Cat 6 o Cat 6A son suficientes. El entorno de instalación es crucial; en lugares con potencial de interferencia electromagnética, los cables blindados son preferibles. La distancia de transmisión también juega un papel importante, ya que las velocidades más altas de categorías superiores a menudo vienen con limitaciones de alcance. Finalmente, el presupuesto es un factor determinante, ya que los cables de mayor categoría implican una inversión considerablemente mayor.
A pesar del auge del Wi-Fi, las redes cableadas siguen siendo la columna vertebral del rendimiento, ofreciendo mayor estabilidad, menor latencia y velocidades más confiables. Para aprovechar al máximo el potencial de una red, la elección del cable adecuado es fundamental. Un cable Cat 6 bien instalado, por ejemplo, puede ofrecer una excelente relación precio-rendimiento y una vida útil de más de 10 años, siendo una opción sólida para la mayoría de las redes domésticas y de oficinas pequeñas, e incluso capaz de soportar 10 Gbps en tramos cortos, preparando la infraestructura para futuras necesidades sin incurrir en los costos de las categorías más avanzadas.
