Un cable de red blanco de 30 metros, específicamente diseñado para la transmisión de datos en redes LAN, representa una solución robusta y eficiente para la conectividad moderna. Su construcción, fundamentada en principios de ingeniería de redes, busca optimizar la velocidad y la integridad de la señal, elementos cruciales en el entorno digital actual. Este cable, a menudo clasificado dentro de la categoría Cat 6, ofrece un equilibrio entre rendimiento y coste, siendo una opción popular para una amplia gama de aplicaciones, desde entornos domésticos hasta oficinas.
Fundamentos de la Transmisión de Datos: El Cable Trenzado
El núcleo de la funcionalidad de este cable de red blanco de 30 metros reside en su configuración de cuatro pares de cables trenzados. Esta disposición no es meramente estética, sino una estrategia de ingeniería fundamental para mitigar la interferencia electromagnética (EMI) y el ruido (crosstalk) que pueden degradar la calidad de la señal. Al entrelazar los pares de conductores, se crea un campo magnético que anula parcialmente el campo generado por el par adyacente, reduciendo así la diafonía. Esta minimización de interferencias es esencial para asegurar una transmisión de datos confiable y de alta calidad, permitiendo que los datos viajen con mayor precisión y a velocidades óptimas. La efectividad de este trenzado se ve influenciada por la densidad del mismo y la consistencia en la torsión a lo largo de toda la longitud del cable.
Materiales y Construcción: Garantía de Calidad y Durabilidad
La construcción de este cable de red blanco de 30 metros se basa en materiales de alta calidad que cumplen rigurosos estándares de seguridad y rendimiento. La selección de los materiales es un factor determinante en la longevidad y la fiabilidad del cable. Un cable de red de calidad superior no solo garantiza un rendimiento óptimo hoy, sino que también asegura una inversión duradera. La chaqueta exterior del cable, por ejemplo, está diseñada para resistir el desgaste físico, la abrasión y, en algunos casos, la exposición a elementos ambientales, dependiendo de su clasificación (por ejemplo, para uso interior o exterior).
Además de la calidad intrínseca de los materiales, el cable está "armado". Este término se refiere a la inclusión de un refuerzo adicional en su estructura. Este refuerzo puede manifestarse de diversas formas, como una malla protectora o un revestimiento más robusto, cuyo propósito principal es mejorar la resistencia general del cable. Esta protección adicional es vital para evitar que el cable se dañe o se rompa con facilidad, especialmente en entornos donde puede estar expuesto a tirones, aplastamientos o dobleces pronunciados. Un cable armado ofrece una mayor tranquilidad en cuanto a su durabilidad y la protección de los delicados conductores internos.
El Estándar Cat 6: Un Salto en Rendimiento

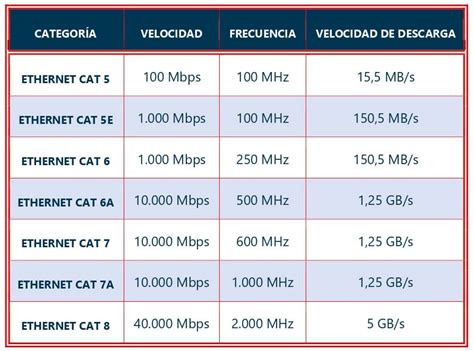

El cable de red blanco de 30 metros que nos ocupa se enmarca dentro de la Categoría 6 (Cat 6). Este estándar, definido por la norma ANSI/TIA/EIA-568-B.2-1, representa una mejora significativa sobre sus predecesores, como la Categoría 5e. El Cat 6 está diseñado específicamente para soportar protocolos de red de alta velocidad, como Gigabit Ethernet (1000BASE-T), y es retrocompatible con estándares anteriores como la Categoría 5/5e y la Categoría 3.
Una de las características distintivas del Cat 6 son sus características de onda mejoradas y especificaciones para evitar la diafonía (crosstalk) y el ruido. Esto significa que el cable está diseñado para mantener la integridad de la señal incluso a altas frecuencias y velocidades de transmisión. El estándar Cat 6 soporta frecuencias de hasta 250 MHz en cada par de cables, lo que se traduce en una velocidad de transmisión teórica de 1 Gbps.
Internamente, el cable Cat 6, al igual que los estándares anteriores, contiene 4 pares de cable de cobre trenzado. La especificación ANSI/TIA/EIA-568-B.2-1 permite que el cable esté fabricado con conductores de cobre de entre 22 y 24 AWG (American Wire Gauge), siempre que cumpla con todos los estándares de control de rendimiento indicados. Un calibre de hilo más bajo (como 22 AWG) generalmente indica un conductor más grueso, lo que puede ofrecer una menor resistencia y un mejor rendimiento, aunque el cumplimiento de las especificaciones generales es lo primordial.
Es crucial entender que el rendimiento de una conexión de red no depende únicamente del cable, sino de todos los componentes del sistema. Si se mezclan componentes de diferentes categorías de cables (por ejemplo, un cable Cat 6 con conectores Cat 5e), el rendimiento general de la señal quedará limitado a la categoría más baja de todos los componentes involucrados. Por lo tanto, para aprovechar al máximo las capacidades de un cable Cat 6, es fundamental utilizar también conectores y equipos de red compatibles con Cat 6.
Límites de Distancia y Consideraciones de Instalación
La longitud de 30 metros de este cable de red blanco es una característica importante a considerar. Para la mayoría de las aplicaciones de red estándar, como 10/100/1000 BASE-T, la longitud máxima permitida para un cable Cat 6 es de 100 metros (aproximadamente 328 pies). Por lo tanto, una longitud de 30 metros está muy por debajo de este límite, asegurando un rendimiento óptimo y sin degradación de la señal debido a la distancia.
Sin embargo, la situación cambia cuando se considera el soporte para 10GBASE-T (10 Gigabit Ethernet). En este escenario, la longitud máxima permitida para un cable Cat 6 se reduce significativamente. En entornos con baja diafonía (condiciones favorables), la longitud máxima puede ser de hasta 56 metros. No obstante, en entornos más hostiles, donde la diafonía externa es un factor importante (como en instalaciones con múltiples cables agrupados), la longitud máxima se reduce a solo 37 metros.
Dado que la diafonía en condiciones reales puede ser difícil de predecir antes de la instalación, se recomienda encarecidamente que todos los cables Cat 6 utilizados para aplicaciones 10GBASE-T se sometan a pruebas eléctricas una vez instalados. Esto garantiza que la instalación cumpla con las especificaciones requeridas para alcanzar las velocidades deseadas.
Cómo PONCHAR un Cable de RED UTP/ Conectores RJ45(Rápido y Fácil)
Instalación y Terminación: Claves para el Éxito
La instalación y terminación adecuadas son imprescindibles para que los cables de categoría 6 y 6A cumplan con sus especificaciones de rendimiento. Un cable no debe estar retorcido o doblado con demasiada fuerza. El radio de curvatura, es decir, el radio mínimo al que se puede doblar el cable sin dañarlo, debe ser de al menos cuatro veces el diámetro exterior del cable. Un radio de curvatura demasiado pequeño puede dañar los conductores internos o alterar la integridad del trenzado, afectando negativamente la transmisión de datos.
Para los cables blindados (Foiled Twisted Pair - FTP o Shielded Twisted Pair - STP), es fundamental que estén correctamente conectados a tierra. La conexión a tierra es esencial para garantizar la seguridad del sistema y su eficacia, disipando cualquier carga eléctrica no deseada y reduciendo aún más la susceptibilidad a las interferencias electromagnéticas. Es imprescindible utilizar conectores metálicos que entren en contacto con el hilo de la toma de tierra en ambos extremos del cable.
El Futuro y la Evolución: Categoría 6A (Cat 6A)
La evolución de los estándares de cableado de red no se detiene. La Categoría 6A (Cat 6A), también conocida como "Categoría 6 Aumentada", surge como respuesta a la creciente demanda de velocidades de transmisión aún mayores. La especificación ANSI/TIA/EIA-568-B.2-10 introduce sistemas de cables Cat 6A que operan a frecuencias de hasta 500 MHz (tanto para cables no blindados como blindados). Esto permite velocidades de transferencia de datos de hasta 10 Gbps (10GBASE-T), superando significativamente las capacidades del Cat 6 estándar.
La nueva especificación Cat 6A está diseñada para mitigar de manera más efectiva los efectos de la diafonía, tanto interna como externa. Si bien el Cat 6 estándar puede soportar 10GBASE-T en distancias limitadas, el Cat 6A está diseñado para soportar estas velocidades en su máxima distancia permitida de 100 metros. La inversión en cables Cat 6A se justifica en entornos donde se anticipa la necesidad de velocidades de 10 Gbps o superiores, o donde la longevidad de la infraestructura de red es una prioridad.
Consideraciones Adicionales: El Hilo de Cada Conductor
Cada uno de los 8 hilos dentro de un cable de red puede estar formado por un único hilo grueso (cable unifilar o "solid") o por varios hilos más finos (cable multifilar o "stranded"). Los cables unifilares son generalmente más rígidos y se utilizan comúnmente para instalaciones fijas y de larga distancia dentro de paredes y conductos, ya que ofrecen una mejor integridad de la señal a lo largo de distancias mayores. Por otro lado, los cables multifilares son más flexibles y se utilizan típicamente para crear cables de conexión (patch cords) o en aplicaciones donde el cable necesita ser movido o doblado con frecuencia. La elección entre unifilar y multifilar dependerá de la aplicación específica y los requisitos de instalación.
En resumen, un cable de red blanco de 30 metros, especialmente si es de categoría Cat 6, es una componente vital para una red local fiable y de alto rendimiento. Su diseño, centrado en la minimización de interferencias, la calidad de los materiales y el cumplimiento de estándares rigurosos, asegura una transmisión de datos eficiente. Comprender las características y limitaciones de cada categoría de cable, así como las mejores prácticas de instalación, es fundamental para optimizar el rendimiento y la longevidad de cualquier infraestructura de red.
