El cable coaxial, también conocido como coaxil, coaxcable o simplemente coax, representa una solución robusta y fiable para el transporte de señales eléctricas de alta frecuencia. Su diseño ingenieril, que combina conductores concéntricos con capas protectoras, lo ha convertido en un componente fundamental en diversas aplicaciones tecnológicas, desde la transmisión de televisión hasta redes de datos de alta velocidad. A pesar del auge de tecnologías como la fibra óptica, el cable coaxial mantiene su relevancia gracias a sus propiedades únicas y a su eficacia probada a lo largo de décadas.
Estructura y Principios de Funcionamiento del Cable Coaxial

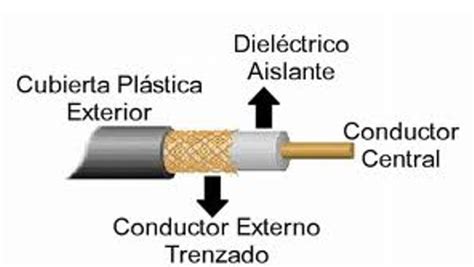

La arquitectura del cable coaxial es la clave de su rendimiento. En su núcleo se encuentra un conductor central, habitualmente de cobre, que puede ser sólido o estar compuesto por hilos. Este núcleo es el encargado de transportar la información en forma de señales electrónicas. Rodeando a este conductor central se halla una capa aislante dieléctrica. La calidad y las características de este material aislante son determinantes para la calidad general del cable, influyendo en su capacidad para mantener la integridad de la señal.
Por encima de la capa dieléctrica, encontramos una malla metálica, también conocida como blindaje o trenza. Esta malla cumple una doble función esencial: actúa como referencia de tierra y como conductor de retorno para las corrientes, y, de manera crucial, protege al núcleo de interferencias externas. El apantallamiento, que es el término general para esta capa protectora, absorbe el "ruido" eléctrico y la distorsión que podrían afectar a la información transportada por el núcleo. De esta forma, se garantiza que los datos transmitidos lleguen limpios y sin alteraciones. La protección ofrecida por el apantallamiento es tan significativa que existen variantes como el cable apantallado doble, que incorpora una lámina aislante adicional y una capa de metal trenzado, y el apantallamiento cuádruple para entornos con interferencias extremadamente elevadas.
El diseño del cable coaxial también afecta a sus propiedades físicas, como el tamaño y la flexibilidad, lo cual es un factor importante en la selección del cable adecuado para una instalación específica. La separación entre el núcleo y la malla es fundamental para el correcto funcionamiento del cable. Un cortocircuito, que ocurre cuando los conductores entran en contacto directo, puede causar un flujo de corriente no deseado, afectando la transmisión de datos. Mientras que en instalaciones eléctricas comunes un cortocircuito puede ser evidente y provocar la activación de protecciones, en dispositivos electrónicos de bajo voltaje sus efectos pueden ser menos notorios, aunque igualmente perjudiciales para la integridad de la señal.
Impedancia Característica y Tipos de Cable Coaxial
Una de las características eléctricas más importantes de un cable coaxial es su impedancia característica, medida en ohmios (Ω). La mayoría de los cables coaxiales presentan impedancias de 50, 52, 75 o 93 ohmios. La impedancia de 75 ohmios es particularmente común y ampliamente utilizada en la industria de la radiofrecuencia (RF) y en aplicaciones de televisión. La industria de RF emplea nombres de tipo estándar para clasificar los cables coaxiales, lo que facilita su identificación y selección.
Existen múltiples tipos de cable coaxial, cada uno con diámetros e impedancias específicas que se adaptan a distintas necesidades. La elección del tipo de cable adecuado depende en gran medida de la ubicación de la instalación y de los requisitos de transmisión. El policloruro de vinilo (PVC) es un material plástico comúnmente utilizado para el aislante y la cubierta protectora de muchos cables coaxiales debido a su flexibilidad, lo que facilita su instalación. Sin embargo, es importante tener en cuenta que el PVC desprende gases tóxicos al quemarse, lo que puede ser una consideración en ciertas aplicaciones. Para entornos donde la seguridad contra incendios es primordial, se utilizan cables con materiales especiales en su aislamiento, conocidos como cables de plenum.
Históricamente, antes de la adopción masiva de la fibra óptica en las redes de telecomunicaciones, el cable coaxial desempeñó un papel crucial en la transmisión de telefonía analógica mediante la multiplexación por división de frecuencia (FDM). En estos sistemas, se lograban capacidades de transmisión de más de 10.000 circuitos de voz. Incluso hoy en día, el cable coaxial se integra en sistemas híbridos de fibra-coaxial (HFC), donde la fibra óptica se complementa con cable coaxial en ciertos tramos para extender la red.
Aplicaciones y Usos del Cable Coaxial
El cable coaxial ha sido tradicionalmente el medio predilecto para conectar televisores a antenas, garantizando una recepción de señal clara y sin interferencias. Su capacidad para transmitir señales de alta frecuencia de manera eficiente lo hace ideal para aplicaciones de vídeo y audio profesional, donde la nitidez de la imagen y la fidelidad del sonido son primordiales.
En el ámbito de las redes de telecomunicaciones, los cables coaxiales, denominados líneas de transmisión, fueron fundamentales para sistemas de transmisión de telefonía analógica. Hoy en día, muchos proveedores de servicios de Internet utilizan cable coaxial para ofrecer conexiones de alta velocidad, especialmente en el contexto de Internet por cable. Aunque el cable Ethernet es a menudo preferido para redes locales (LAN) por su menor latencia y mayor velocidad, el coaxial sigue siendo una opción viable para conexiones a Internet de banda ancha.
Para aplicaciones de radioaficionados, el cable coaxial sigue siendo un componente esencial para conectar emisores con antenas. También se encuentra en tarjetas de sonido profesionales y en capturadoras de vídeo.
Los cables coaxiales digitales, diseñados para minimizar la distorsión en anchos de banda amplios, son particularmente importantes en la transmisión de datos de alta velocidad. Si bien la "velocidad" en la transferencia de archivos grandes o vídeo HD es una aplicación evidente, en el audio digital coaxial, la precisión temporal de la transmisión es fundamental para la reconstrucción fiel de la forma de onda analógica.
Todo lo que quieres saber sobre el CABLE COAXIAL | Anthony Soto

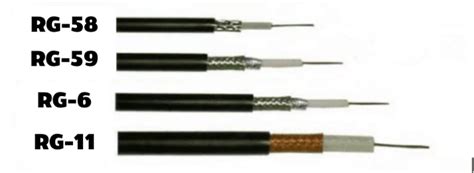

Tipos de Cable Coaxial Comunes en Uso
Si bien existe una gran variedad de cables coaxiales, tres tipos destacan por su uso extendido en la actualidad:
Cable Coaxial RG-6: Este es el estándar para la televisión de alta definición. Permite tiradas de cable de varias decenas de metros sin una pérdida significativa de señal, asegurando una calidad de imagen óptima. Para el uso doméstico general, el RG-6 es la opción recomendada.
Cable Coaxial RG-59: Considerado el predecesor del RG-6, el RG-59 es más económico, maleable y delgado. Sin embargo, su capacidad de transmisión es limitada; la señal se degrada en pocos metros y no es adecuado para vídeo en alta definición. Aún se utiliza en sistemas de videovigilancia donde las distancias son cortas y los requisitos de ancho de banda no son tan exigentes.
Cable Coaxial RG-11: Junto con el RG-6, el RG-11 es uno de los sucesores del RG-59. Se caracteriza por tener pérdidas de señal aún menores y permitir tiradas de distancias considerablemente más largas que el RG-6. Debido a su mayor coste, su uso se reserva para aplicaciones especiales que requieren la máxima integridad de señal en distancias extendidas, como en instalaciones externas con tramos largos.
Pese a que no se han desarrollado tipos de cable coaxial radicalmente nuevos en los últimos años, los existentes han sido objeto de mejoras continuas para optimizar su rendimiento.
Consideraciones Adicionales y Mitos
Es importante desmitificar algunas ideas erróneas sobre el cable coaxial. Por ejemplo, si bien muchos televisores cuentan con conectores de cable coaxial, no todos los cables coaxiales son iguales, y la compatibilidad de los conectores (macho y hembra) es crucial. Los cables coaxiales están diseñados específicamente para transmitir señales de alta frecuencia, y su estructura de conductor central, capa aislante, blindaje metálico y cubierta externa los protege contra interferencias. Las capas aislantes son vitales para mantener la calidad de la señal a lo largo de distancias.
Para instalaciones exteriores, es fundamental seleccionar cables diseñados específicamente para resistir las condiciones ambientales, ya que la señal puede atenuarse con cables muy largos, afectando la calidad de la transmisión.
En resumen, el cable coaxial sigue siendo un componente esencial en múltiples aplicaciones técnicas, manteniendo su capacidad para transmitir señales de alta calidad a largas distancias. Si bien las especificaciones pueden variar entre modelos y regiones, su robustez y fiabilidad aseguran su continua presencia en la infraestructura tecnológica.
