El cable coaxial RG-6, en su presentación de 305 metros, es un componente fundamental en una amplia gama de aplicaciones de transmisión de señales, desde sistemas de televisión por cable y satélite hasta redes de internet y sistemas de videovigilancia. Comprender sus características técnicas es crucial para asegurar una instalación óptima y un rendimiento fiable. Este artículo detalla las especificaciones clave de un cable RG-6 típico de 305 metros, analizando cómo cada componente contribuye a su funcionalidad y durabilidad.
Conductor Central: El Corazón de la Transmisión

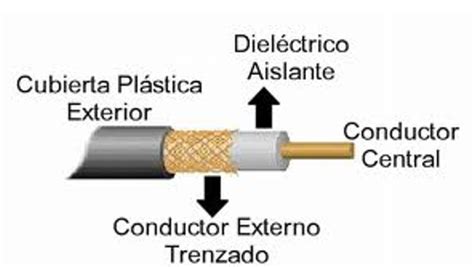

El conductor central de un cable coaxial RG-6 está diseñado para transportar la señal de alta frecuencia con la menor pérdida posible. En el caso específico que nos ocupa, este conductor está fabricado con CCS sólido, que significa "Copper Clad Steel" o acero revestido de cobre. La composición 21% de este material indica la proporción de cobre en la aleación, lo que influye directamente en su conductividad. Aunque el acero proporciona resistencia mecánica, el cobre es el responsable de la conducción eléctrica. Un conductor sólido se refiere a que está compuesto por un único hilo de metal, a diferencia de los conductores trenzados que consisten en múltiples hilos finos.
Las especificaciones detallan un diámetro del conductor de 1,02 mm, con una tolerancia de ± 0,005 mm. Esta precisión en el diámetro es importante para mantener la impedancia característica del cable, que para el RG-6 suele ser de 75 ohmios, un valor estándar para la mayoría de las aplicaciones de video y RF. La clasificación AWG 18 (American Wire Gauge) corrobora el tamaño del conductor, donde un número AWG más bajo indica un mayor diámetro. La tensión nominal de 30V es una indicación de la capacidad del aislamiento para soportar diferencias de potencial eléctrico sin degradarse, aunque para la transmisión de señales de RF, las tensiones de operación suelen ser mucho menores.
Aislamiento: Protegiendo la Integridad de la Señal
El aislamiento, también conocido como dieléctrico, rodea el conductor central y juega un papel vital en mantener la separación entre el conductor central y el blindaje, y en determinar la velocidad de propagación de la señal. En este cable RG-6, el aislamiento está fabricado con Espuma PEE (Polietileno Expandido). La espuma PEE ofrece excelentes propiedades dieléctricas, como una baja constante dieléctrica, lo que resulta en una menor atenuación de la señal y una mayor velocidad de propagación en comparación con el polietileno sólido.
El espesor promedio del aislamiento es de 1,775 mm, y su diámetro alcanza los 4,57 mm (± 0,01 mm). La uniformidad en el espesor y el diámetro del aislamiento es crucial para mantener la impedancia característica del cable y minimizar las reflexiones de la señal. Una capa de aislamiento bien fabricada previene la diafonía y la interferencia externa, asegurando que la señal transmitida permanezca lo más pura posible.
Blindaje: La Primera Línea de Defensa contra Interferencias

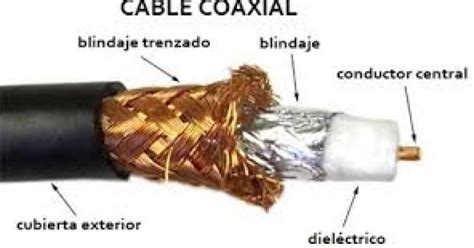

El blindaje es una capa conductora que rodea el aislamiento y tiene la función primordial de proteger la señal de interferencias electromagnéticas externas (EMI) y de radiofrecuencia (RFI). Un cable coaxial RG-6 de buena calidad, como el descrito, incorpora múltiples capas de blindaje.
La Protección/foil 1 consiste en Papel de aluminio unido. La unión del papel de aluminio al dieléctrico o a una capa intermedia asegura que el foil permanezca en su lugar y no se despegue con el tiempo o el estrés mecánico, garantizando una cobertura continua. El hecho de que tenga un Área de cobertura del 100% es fundamental, ya que cualquier brecha en el blindaje permitiría la entrada de interferencias.
Complementando el foil, se incluye un Trenzado (Al-alambre 0,12 mm). Este trenzado está compuesto por finos alambres de aluminio de 0,12 mm de diámetro. El trenzado proporciona una segunda capa de blindaje, a menudo más flexible que una lámina continua, y mejora la atenuación de las interferencias de alta frecuencia. Con un 60% de Embalaje de Cobertura, este trenzado, en combinación con el foil, ofrece una protección robusta. La elección de aluminio para el trenzado contribuye a reducir el peso total del cable.
Una segunda capa de blindaje, la Protección 2, se especifica como Lámina de Aluminio Bondada, también con 100% de Área de cobertura. La presencia de dos capas de blindaje (foil y trenzado, y luego otro foil) es característica de los cables RG-6 de mayor calidad, diseñados para aplicaciones donde la integridad de la señal es crítica y la exposición a interferencias es alta. Esta doble protección minimiza significativamente la atenuación de señales no deseadas.
Mensajero: Soporte y Resistencia Adicional
Para ciertas aplicaciones, especialmente en instalaciones exteriores donde el cable puede estar expuesto a tensiones mecánicas, se incorpora un Mensajero. En este caso, se trata de Acero galvanizado, un material conocido por su alta resistencia a la tracción y su resistencia a la corrosión gracias a su recubrimiento de zinc. El mensajero está diseñado para soportar la carga de tensión del cable, liberando así a los conductores de la señal de este estrés. El hecho de que tenga un Área de cobertura del 100% en este contexto probablemente se refiere a que el mensajero recorre toda la longitud del cable, ofreciendo un soporte continuo.
Chaqueta: Protección Externa y Durabilidad
La chaqueta exterior, o cubierta, es la capa más externa del cable coaxial y su función principal es proteger todos los componentes internos de daños físicos, ambientales y químicos. En este RG-6, la chaqueta está fabricada de PVC (Cloruro de Polivinilo). El PVC es un material común y rentable para chaquetas de cables, ya que ofrece buena resistencia a la abrasión, a la humedad, a los aceites y a muchos productos químicos.
El espesor promedio de la chaqueta de PVC es de 0,90 mm. Este espesor proporciona una protección adecuada contra el desgaste diario, la exposición a los elementos y el riesgo de perforaciones o cortes durante la instalación y el uso.
Presentación y Longitud: Conveniencia para Instalaciones
El cable coaxial se presenta en una longitud de 305 metros, lo que equivale aproximadamente a 1000 pies. Esta longitud es estándar en la industria y es conveniente para una amplia variedad de instalaciones, permitiendo cubrir distancias considerables sin necesidad de múltiples empalmes, lo cual podría introducir puntos de pérdida de señal o fallos potenciales. La presentación en un carrete facilita el despliegue y el manejo del cable, evitando enredos y daños. El tamaño del eje de madera especificado (340 * 150 * 230 * 0,9) describe las dimensiones del carrete que contiene el cable, indicando su robustez y su capacidad para soportar el peso del cable de 305 metros.
Cómo armar un Cable coaxial fácil
Consideraciones Adicionales y Aplicaciones
La combinación de estas características hace que el cable coaxial RG-6 sea ideal para diversas aplicaciones:
- Televisión por Cable (CATV): Es el estándar de la industria para la distribución de señales de televisión por cable dentro de hogares y edificios. Su capacidad para transportar señales de alta frecuencia con baja atenuación es crucial para mantener la calidad de imagen y sonido.
- Televisión Satelital: Se utiliza para conectar las antenas parabólicas (LNBs) a los receptores de satélite en hogares y negocios. La necesidad de una señal clara y sin interferencias es máxima en estas aplicaciones.
- Internet por Cable: Los proveedores de servicios de internet utilizan el RG-6 para llevar la señal de banda ancha a los hogares. La robustez del blindaje es importante para mantener la velocidad y la estabilidad de la conexión.
- Sistemas de Videovigilancia (CCTV): Aunque las cámaras IP están ganando terreno, muchas instalaciones de CCTV analógicas todavía utilizan cable coaxial para transmitir video de alta resolución.
- Antenas de Radioaficionados: En algunas aplicaciones de radioaficionados, el RG-6 puede ser una opción para transmitir señales de RF, especialmente si se requiere una buena protección contra interferencias.
La temperatura nominal de 75°C indica la temperatura máxima a la que el cable puede operar de forma continua sin degradación del aislamiento o la chaqueta. Esta especificación es importante para asegurar la longevidad del cable en diversos entornos de instalación.
Al seleccionar un cable coaxial RG-6, es importante considerar la calidad de cada uno de sus componentes. Un conductor central de buena calidad, un aislamiento dieléctrico uniforme, un blindaje efectivo con alta cobertura y una chaqueta duradera son esenciales para garantizar un rendimiento óptimo y una larga vida útil del sistema de transmisión. La longitud de 305 metros ofrece una solución práctica y económica para la mayoría de las instalaciones residenciales y comerciales. La especificación de la tensión nominal (V): 30V es un indicador de seguridad eléctrica, aunque en la práctica, las señales de RF transmitidas por este tipo de cable operan a niveles de potencia muy inferiores. La resistencia mecánica aportada por el mensajero de acero galvanizado es una característica valiosa para instalaciones exteriores o donde el cable pueda estar sujeto a tensión. El uso de papel de aluminio unido y lámina de aluminio bondada en el blindaje asegura una cobertura completa y continua, crucial para la integridad de la señal, especialmente en entornos con alta interferencia electromagnética. El trenzado de aluminio, con su 60% de cobertura, complementa la protección del foil, creando un sistema de blindaje multicapa eficaz. La elección de materiales como el CCS para el conductor central busca un equilibrio entre coste y conductividad, mientras que la espuma PEE en el aislamiento optimiza la transmisión de señales de alta frecuencia. La chaqueta de PVC, con su espesor definido, ofrece la protección física necesaria contra el desgaste y los elementos ambientales. La presentación en un carrete de 305 metros estandariza la medida para facilitar la logística y la instalación en proyectos de diversa envergadura.
La correcta instalación del cable, incluyendo el uso de conectores adecuados y técnicas de crimpado o compresión apropiadas, es tan importante como la calidad del propio cable para garantizar la máxima eficiencia y minimizar las pérdidas de señal. La impedancia característica de 75 ohmios es un factor determinante para la compatibilidad con la mayoría de los equipos de video y RF, asegurando una transferencia de potencia eficiente y minimizando las reflexiones que podrían degradar la señal. La robustez inherente del diseño RG-6, con sus múltiples capas de protección y materiales seleccionados, lo convierte en una solución fiable y duradera para una amplia gama de necesidades de transmisión de señales.
