El cable coaxial, un componente de ingeniería que ha demostrado su valía a lo largo de décadas, continúa siendo una tecnología relevante en la transmisión de señales, especialmente en aplicaciones que requieren fiabilidad y alcance. Creado en la década de 1930, su diseño intrínseco lo hace idóneo para el transporte de señales de radiofrecuencia (RF), aquellas que viajan desde una antena hasta los receptores, y su utilidad se extiende a la conexión de diversas periferias en sistemas de comunicación y entretenimiento.
La Anatomía del Cable Coaxial: Protección y Conducción

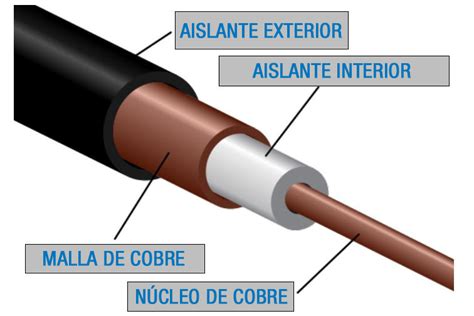

En esencia, un cable coaxial es una estructura ingenieril diseñada para aislar y proteger un conductor central, asegurando que la información que transporta llegue a su destino con la máxima integridad. Su diseño se caracteriza por una disposición concéntrica de varios componentes. En el corazón del cable se encuentra un núcleo de cobre (D), el conductor principal encargado de transportar la información o señal electrónica. Este núcleo está rodeado por una capa aislante dieléctrica, que aísla eléctricamente el conductor central de la siguiente capa.
Por encima de esta capa aislante se encuentra una malla metálica trenzada (B), que actúa como segundo conductor y, de manera crucial, como blindaje. Esta malla exterior no solo sirve como conductor de retorno, sino que también estabiliza los parámetros eléctricos del cable y, lo más importante, absorbe señales electrónicas externas no deseadas. Al atrapar estas señales errantes, la malla previene la pérdida de datos del cable central y minimiza las interferencias. Finalmente, todo este conjunto está recubierto por una capa exterior aislante, que protege el cable de daños físicos y de las condiciones ambientales.
Esta estructura multicapa confiere al cable coaxial una notable capacidad para enviar una señal limpia y libre de interferencias o ruidos eléctricos. Esta protección inherente es la razón fundamental por la que los cables coaxiales han sido y siguen siendo ampliamente utilizados en sistemas de vídeo, audio profesional y radio, donde la nitidez y la ausencia de artefactos en la imagen y el sonido son primordiales.
Aplicaciones Históricas y Actuales del Cable Coaxial

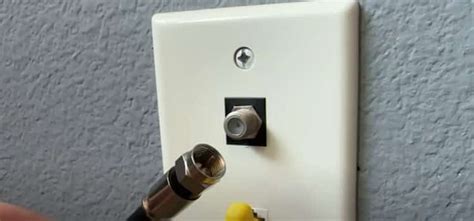

El uso más familiar del cable coaxial para el público general se encuentra en la televisión. Tradicionalmente, es el cable empleado para conectar el televisor a la toma de antena del hogar, permitiendo la recepción de señales de televisión terrestre. Antes de la adopción masiva de la fibra óptica en los hogares, el cable coaxial también desempeñaba un papel fundamental en los sistemas híbridos de fibra coaxial (HFC). Estas redes integraban la alta capacidad de la fibra óptica con la infraestructura de cable coaxial existente, utilizando fibra en los tramos troncales y cable coaxial para la distribución final a los hogares.
Más allá del ámbito doméstico, el cable coaxial mantiene su relevancia en diversas aplicaciones técnicas:
- Radioaficionados: Sigue siendo un recurso valioso para conectar emisores con antenas, asegurando una transmisión de RF eficiente.
- Audio y Vídeo Profesional: Tarjetas de sonido profesionales y capturadoras de vídeo a menudo incorporan conexiones coaxiales para la transmisión de señales de audio y vídeo de alta fidelidad.
- Sistemas de Videovigilancia (CCTV): El cable coaxial, particularmente el tipo RG-59, es una opción común para la transmisión de señales de vídeo en sistemas de seguridad, ofreciendo una conexión fiable para cámaras de vigilancia.
- Telecomunicaciones: Aunque la fibra óptica ha ganado terreno, el cable coaxial sigue siendo una parte integral de la infraestructura de telecomunicaciones, especialmente en redes de acceso y en sistemas HFC, donde transporta señales de datos y voz a largas distancias.
- Conexiones a Internet por Cable: Muchos proveedores de servicios de Internet utilizan el cable coaxial para ofrecer conexiones de alta velocidad a través de redes de cable.
Tipos de Cables Coaxiales: Adaptándose a las Necesidades
Si bien existe una gran variedad de cables coaxiales, diseñados con diferentes características físicas para optimizar su rendimiento en aplicaciones específicas, tres tipos principales han alcanzado una amplia adopción en la actualidad:
Cable Coaxial RG-6: Este es el estándar de facto para la televisión de alta definición (HDTV) y el vídeo de alta definición. Su diseño permite tiradas de cable de varias decenas de metros sin una degradación significativa de la señal, lo que lo hace ideal para la mayoría de las instalaciones domésticas y profesionales de televisión. Con una impedancia característica de 75 ohmios, es perfecto para la transmisión de señales de televisión por cable, satélite y HDTV. Su construcción de alta calidad y su amplia capacidad de ancho de banda aseguran una transmisión de señal fiable y de alta calidad en distancias moderadas.
Cable Coaxial RG-59: Históricamente, el RG-59 fue el predecesor del RG-6 y todavía se utiliza, aunque en menor medida. Es más barato, maleable y delgado que el RG-6, pero su capacidad de transmisión es limitada; solo puede enviar la señal unos pocos metros antes de que comience a degradarse. No es adecuado para vídeo en alta definición, pero aún puede ser útil en sistemas de videovigilancia o para aplicaciones de vídeo compuesto de menor exigencia.
Cable Coaxial RG-11: Junto con el RG-6, el RG-11 es considerado un sucesor del RG-59. Es significativamente más caro que el RG-6, pero ofrece una ventaja crucial: una menor atenuación de la señal y la capacidad de transmitir señales a distancias mucho más largas con una pérdida mínima. Por estas razones, el RG-11 se reserva para casos especiales donde se requieren tiradas de cable muy extensas o donde la integridad de la señal a larga distancia es absolutamente crítica, como en sistemas de distribución de señales de televisión a gran escala o redes de área amplia (WAN).
Para el uso doméstico general, el RG-6 es la opción recomendada. En instalaciones externas que implican largas tiradas de cable, se suele optar por el RG-11.
🙏 ¿Qué es el Cable Coaxial y Cuáles son los usos que se le dan? - Conoce sus Características 🙏
Características Clave que Definen el Rendimiento del Cable Coaxial
La efectividad de un cable coaxial reside en una serie de características técnicas fundamentales:
Impedancia Característica: Esta medida, que representa la relación entre la tensión y la corriente en el cable, es crucial para una transmisión eficiente. Los cables coaxiales suelen tener una impedancia de 50 ohmios (común en redes informáticas y aplicaciones de RF) o 75 ohmios (estándar para audio, vídeo y telecomunicaciones). Un ajuste adecuado de la impedancia entre el cable, la fuente de señal y el receptor es esencial para evitar reflejos de señal y asegurar una transferencia de energía óptima.
Atenuación de la Señal: Se refiere a la pérdida de intensidad de la señal a medida que viaja por el cable. Cables de mayor calibre, como el RG-11, generalmente presentan una menor atenuación que los de menor calibre, como el RG-6 o RG-59. Esto significa que pueden transmitir señales a distancias más largas sin degradar significativamente su calidad. La elección del cable debe considerar la longitud total de la instalación y la calidad de señal deseada.
Resistencia a Interferencias (Apantallamiento): El diseño del cable coaxial, con su malla de blindaje externa, le confiere una excelente resistencia a las interferencias electromagnéticas y de radiofrecuencia. Un buen apantallamiento protege la señal de ruidos externos y evita la distorsión, garantizando una transmisión más limpia. Para evitar interferencias, es fundamental utilizar cables con un buen nivel de apantallamiento, a menudo denominados cables de clase A, A+ o de triple apantallamiento.
Capacidad de Ancho de Banda: Define la cantidad de datos que un cable puede transportar en un período determinado. Un mayor ancho de banda permite transmisiones de alta velocidad, esenciales para aplicaciones como redes informáticas de alta velocidad y transmisión de vídeo en alta definición.
Materiales de Fabricación y Durabilidad: El material con el que está fabricado el cable coaxial está directamente ligado a su calidad y durabilidad. Los cables de exterior, por ejemplo, están fabricados en polietileno para resistir las inclemencias meteorológicas como lluvia, temperaturas extremas y la acción del sol. La normativa europea sobre materiales de construcción también ha impulsado el uso de cable coaxial libre de halógenos por su menor inflamabilidad. Cables fabricados con 100% cobre y un excelente apantallamiento suelen ofrecer una atenuación muy baja y son más costosos.
Consideraciones para la Instalación y el Mantenimiento
La correcta instalación y elección del cable coaxial son tan importantes como la calidad del propio cable.
Cable de Exterior vs. Interior: Los cables diseñados para exteriores están fabricados con materiales resistentes a las condiciones ambientales y suelen ser de color negro o blanco para mimetizarse con el entorno. Los cables de interior también varían en calidad y grosor.
Grosor del Cable: El grosor de un cable coaxial puede variar desde 5 mm hasta media pulgada. Los cables más gruesos son generalmente utilizados para grandes tiradas de cableado, ya que ofrecen una mayor resistencia y una mejor capacidad de transmisión.

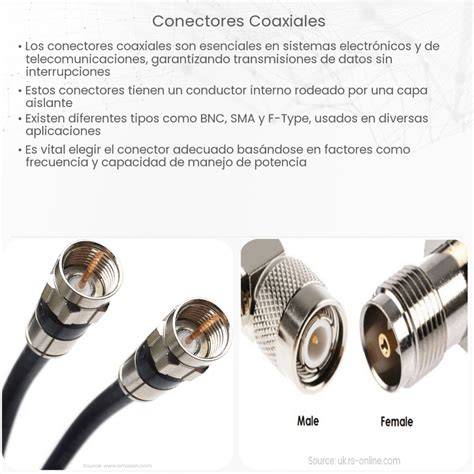

Conectores: Los conectores son esenciales para unir cables a dispositivos y mantener el apantallamiento. Existen conectores macho (con clavijas salientes) y hembra (con orificios receptores). Los tipos comunes incluyen BNC (conexión rápida), TNC (resistentes al agua, hasta 12 GHz), SMB (diseño de acoplamiento a presión), 7/16 DIN (roscados, robustos, para aplicaciones de alta resistencia), QMA (acoplamiento a presión, para escenarios industriales) y MCX (compactos, para entornos con restricciones de espacio).
Conexión a Tierra: Prestar atención al apantallamiento no es suficiente si no se conectan adecuadamente los elementos a tierra. Una correcta puesta a tierra asegura que la malla del cable cumpla su función de blindaje de manera efectiva.
Interferencias y Espectro Radioeléctrico: Un problema recurrente es la interferencia que los cables coaxiales mal apantallados o equipos defectuosos pueden generar en otros servicios que utilizan el espectro de radiofrecuencia, como las redes de telefonía móvil (4G, 5G), servicios de emergencia, radionavegación y radioaficionados. La Ley General de Telecomunicaciones en España, por ejemplo, contempla la inspección, detección y eliminación de interferencias perjudiciales. La norma UNE 50083 establece los límites de radiación admisibles en instalaciones de cable coaxial. Cuando una instalación deficiente causa interferencias, el primer paso es contactar al propietario para solicitar su desactivación y corrección.
Diagnóstico de Interferencias: Para identificar si un elemento está irradiando un campo electromagnético no deseado, se pueden utilizar analizadores de espectros y antenas patrón. La medición de la intensidad de campo se realiza en dBμV/m, y es crucial configurar el medidor con el factor K de la antena para obtener lecturas precisas.
El Cable Coaxial Frente a Tecnologías Alternativas
Si bien el cable coaxial sigue siendo un componente esencial, es importante compararlo con otras tecnologías de transmisión.
Cable Ethernet: Para redes locales (LAN), el cable Ethernet se prefiere a menudo por su menor latencia y mayor velocidad en ciertas configuraciones. Sin embargo, el cable coaxial sigue siendo una opción viable para conexiones a Internet por cable y transmisión de televisión.
Fibra Óptica: La fibra óptica ofrece capacidades de ancho de banda significativamente mayores y una atenuación prácticamente nula en distancias muy largas, lo que la convierte en la tecnología de elección para las redes troncales y las conexiones de alta velocidad de última generación. No obstante, la infraestructura de cable coaxial existente sigue siendo valiosa, especialmente en redes HFC, donde su despliegue es más económico que la sustitución completa por fibra.
Conclusión Parcial
En definitiva, el cable coaxial, a pesar de su larga historia, mantiene una relevancia innegable en el panorama de las telecomunicaciones y la transmisión de señales. Su robustez, su capacidad para ofrecer una transmisión limpia y libre de interferencias, y su versatilidad en diversas aplicaciones, desde la televisión doméstica hasta sistemas profesionales y de seguridad, aseguran su continuidad como una tecnología fundamental. La elección del tipo de cable coaxial adecuado, la calidad de sus componentes y una instalación correcta son claves para garantizar el rendimiento óptimo y la longevidad de cualquier sistema que dependa de él. La continua evolución de los materiales y el diseño sigue mejorando las prestaciones de estos cables, adaptándolos a las demandas de un mundo cada vez más conectado.
