La búsqueda de una señal de radio VHF más potente y clara es una constante para muchos radioaficionados y operadores de estaciones de radio. Ya sea para mejorar la comunicación en concursos, asegurar una recepción nítida o simplemente optimizar el rendimiento del equipo, comprender cómo aumentar la potencia de una antena VHF es fundamental. A menudo, este objetivo se ve empañado por mitos y conceptos erróneos, especialmente en lo que respecta a la Relación de Onda Estacionaria (ROE) y el uso de acopladores. Este artículo desentrañará estos conceptos, ofreciendo una perspectiva clara y práctica para optimizar la potencia de tu antena de radio VHF.
Entendiendo la ROE: Más Allá del Miedo a las "Estacionarias"

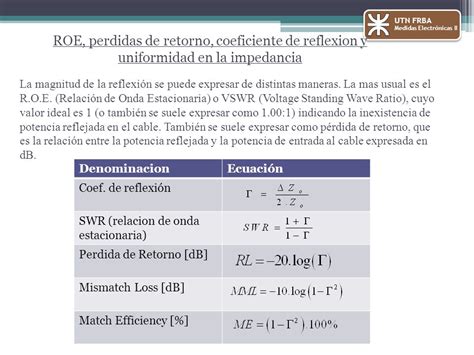

Uno de los conceptos más malentendidos en el mundo de la radioafición es la ROE. La creencia popular, alimentada por la desinformación, sugiere que una ROE elevada es un desastre que debe corregirse a toda costa, a menudo llevando a intervenciones innecesarias y, en ocasiones, peligrosas en antenas y equipos. Es crucial entender que la ROE, o la potencia reflejada por una antena mal adaptada, no se pierde necesariamente si uno no quiere.
La ROE es, en esencia, un indicador de la desadaptación entre la línea de transmisión (el cable coaxial) y la antena. Un valor de 1:1, que algunos denominan "Cero de estacionarias", implica una adaptación perfecta, donde toda la potencia transmitida es absorbida por la antena. Sin embargo, el término "Cero de estacionarias" es, de hecho, un concepto erróneo, ya que las ondas estacionarias nunca pueden ser nulas. Incluso una ROE de 1.9:1, que inquieta a muchos radioaficionados, no es un motivo de alarma inmediata, especialmente en el ámbito de las HF.
En las frecuencias de HF (Alta Frecuencia), existen dispositivos conocidos como acopladores o sintonizadores de antena. Estos aparatos son capaces de hacer "invisibles" a efectos prácticos la potencia reflejada, adaptando la impedancia de la antena al transmisor. Pueden manejar ROEs tan altas como 6:1 e incluso superiores, lo que significa que más del 50% de la potencia podría estar siendo reflejada por la antena, y aun así, la transmisión puede continuar sin problemas significativos. Un acoplador de antena bien sintonizado proporciona una reactancia conjugada que anula la reactancia de la antena no resonante, transformando la impedancia y permitiendo que el transmisor funcione como si estuviera conectado a una carga adaptada.
La Diferencia Crucial: Antenas VHF/UHF vs. Antenas HF
Es vital distinguir entre el comportamiento de las antenas en HF y en VHF/UHF (Very High Frequency/Ultra High Frequency). Mientras que en HF los acopladores son herramientas valiosas para gestionar la ROE, en VHF y UHF la situación es drásticamente diferente. Las antenas de VHF y UHF son, por naturaleza, antenas monobanda, diseñadas específicamente para operar en un rango de frecuencias estrecho.
Si en una antena de VHF o UHF se detecta una ROE elevada (superior a 1.5:1), esto suele indicar un problema serio en la propia antena o en su instalación. Intentar corregir esta ROE con un acoplador en estas frecuencias es contraproducente y puede llevar a resultados indeseables. Una ROE alta en VHF/UHF no solo es un síntoma de un problema, sino que también provoca un aumento extraordinario de las pérdidas en el cable coaxial.
El peor escenario posible ocurre cuando, por accidente o descuido, se transmite sin antena conectada. En equipos más antiguos, esto podía ser fatal para los transistores finales, ya que las tensiones y corrientes podían duplicarse ante una impedancia infinita. Los equipos modernos, sin embargo, suelen estar diseñados con transistores MOSFET más robustos y sobredimensionados en potencia y tensión, lo que les permite soportar mejor estas situaciones extremas. Algunos equipos incluso pueden transmitir sin antena sin sufrir daños, aunque siempre es recomendable verificar las especificaciones del fabricante antes de realizar tales pruebas.
El Impacto de la ROE en la Potencia de Salida y la Calidad de la Señal
Cuando un transmisor detecta una ROE elevada, su comportamiento puede variar. Algunos equipos modernos están diseñados para protegerse reduciendo la potencia de salida. Si el transmisor reduce su potencia en un 20%, la pérdida en señal radiada será de aproximadamente 1 dB, además de la potencia reflejada por la antena. Si la potencia se reduce a la mitad, la pérdida puede llegar hasta 3 dB, sumada a la potencia reflejada.
Si bien conformarse con una potencia reducida puede parecer aceptable, puede haber consecuencias. La linealidad del emisor podría verse afectada, generando más armónicos y espurias debido a que no opera con la carga óptima para la que fue diseñado. El uso de un acoplador bien sintonizado, en estos casos, permite recuperar la plena potencia de salida del transmisor.
En contraposición, algunos transmisores están sobredimensionados y no reducen su potencia ante una ROE elevada. En estos casos, la potencia reflejada sí se pierde en forma de calor en el propio equipo. La potencia efectiva radiada por la antena será la diferencia entre la potencia directa y la potencia reflejada. Por ejemplo, si un transmisor de 5W tiene una ROE de 3:1, la potencia reflejada puede ser significativa. Si se utilizara un acoplador bien ajustado, la potencia directa podría aumentar ligeramente (por ejemplo, a 6.6W) y la potencia reflejada también (a 1.65W). Sin embargo, el acoplador devolvería esta potencia reflejada a la antena, permitiendo radiar casi 5W netos. Sin el acoplador, la pérdida podría ser de alrededor de 0.5W, una disminución de apenas el 10% o menos de 0.5 dB en la señal recibida, algo que probablemente pasaría desapercibido para el receptor.
Para los radioaficionados que participan en concursos, cada décima de decibelio cuenta. Una diferencia de 0.5 o 1 dB puede ser la clave para ser escuchado en un "pile-up" (una situación de comunicación con muchas estaciones intentando transmitir simultáneamente). En estos escenarios, optimizar cada aspecto de la transmisión, incluida la adaptación de la antena, se vuelve crucial.
Estrategias para Mejorar la Señal de Radio VHF
Más allá de la gestión de la ROE, existen varias estrategias prácticas para aumentar la potencia y la calidad de las señales de radio VHF:
Ganancia de la Antena: El uso de antenas con mayor ganancia puede concentrar y dirigir las señales de radio en una dirección específica. Para aplicaciones móviles, como en automóviles, una antena 5/8 de onda con bobina de carga, colocada en el techo, preferiblemente cerca del centro, puede ofrecer un rendimiento mejorado.
Antenas de Máximo Rendimiento para Diversas Aplicaciones de Radiocomunicación ft. Adrian Guaderrama
Potencia del Transmisor: Si bien no siempre es factible, aumentar la potencia de transmisión del equipo de radio FM es un factor directo en la distancia y claridad de las señales. Sin embargo, es importante recordar que la potencia nominal de un equipo puede verse afectada por la frecuencia y las pérdidas en la alimentación eléctrica.
Altura de la Antena: La altura a la que se instala la antena es uno de los factores más determinantes para la cobertura de las señales. Cuanto más alta esté la antena, mayor será el horizonte de transmisión y recepción, similar a cómo la altura permite ver más lejos.
Longitud del Conductor de la Antena: La longitud del conductor de una antena de FM, como una antena dipolo, afecta directamente al VSWR (Voltaje Standing Wave Ratio, que está relacionado con la ROE). La fórmula para calcular la longitud de un dipolo es L = 468 / F (donde L está en pies y F en MHz). Una longitud adecuada asegura una mejor adaptación y minimiza la potencia reflejada.
Minimizar Obstáculos: La ubicación de la antena es crítica. Se deben evitar obstáculos físicos como edificios, árboles y otras estructuras que puedan bloquear o atenuar la señal. Elegir un lugar con el menor número de obstáculos alrededor maximizará la transmisión y recepción.
Uso de Preamplificadores: Para mejorar la recepción, especialmente en largas distancias o con cables coaxiales extensos, se puede utilizar un preamplificador montado cerca de la antena. Este dispositivo amplifica la señal recibida antes de que sufra pérdidas significativas en el cable coaxial.
Alineación y Mantenimiento de la Antena: Asegurarse de que la antena esté correctamente alineada y libre de bloqueos físicos es fundamental. Además, todas las conexiones deben estar limpias, apretadas y libres de corrosión para garantizar una recepción de alta calidad.
Tipo de Antena: Las antenas direccionales pueden ser muy útiles para concentrar la señal en una dirección específica, aumentando la ganancia en ese sentido. Sin embargo, en entornos donde la comunicación es omnidireccional o en plataformas móviles como barcos, una antena vertical suele ser la opción más adecuada, ya que la polarización vertical es la norma en VHF y FM.

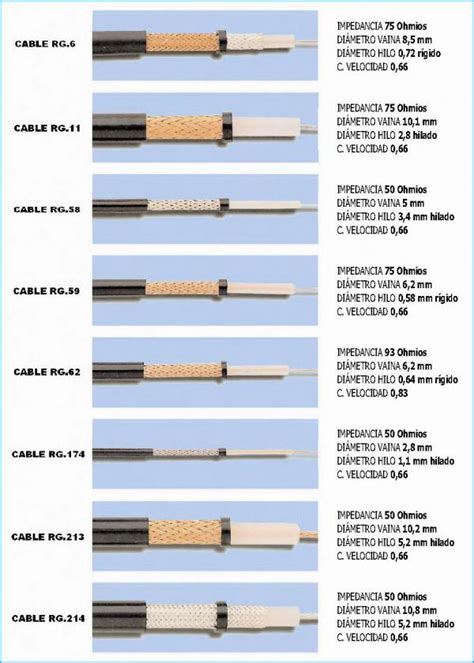

Calidad de la Línea de Transmisión: La calidad del cable coaxial y sus conectores es tan importante como la antena misma. Utilizar un cable de buena calidad con bajas pérdidas (como LMR400 o 9913 en lugar de RG8 para VHF) y asegurar que todos los empalmes y conectores estén bien hechos y apretados es crucial para minimizar las pérdidas de señal.
Consideraciones Adicionales para la Optimización
La elección de la antena adecuada para una aplicación específica es un factor clave. Por ejemplo, en un barco, una antena con demasiada ganancia colocada en un mástil que se mueve constantemente puede comportarse mal. Las antenas de alta ganancia concentran su rendimiento en un plano horizontal; si el mástil no está perfectamente vertical, la señal se distorsionará o se perderá. Una solución intermedia, que ofrezca un equilibrio entre ganancia y patrón de radiación, suele ser la más efectiva.
La polarización también juega un papel importante. Si se transmite con polarización vertical, una antena horizontal recibirá la señal con una atenuación considerable. Por lo tanto, para la mayoría de las aplicaciones de VHF y FM, las antenas verticales son la elección preferida.
Finalmente, la comunidad de radioaficionados a menudo discute la potencia de salida real de los equipos. Es común que los equipos anunciados con 100W de potencia ofrezcan ligeramente menos en ciertas bandas (por ejemplo, 90W en 28 MHz o 50 MHz). Esto se debe a factores como la caída de tensión en los cables de alimentación y la ligera disminución del rendimiento de los transistores a frecuencias más altas. Es importante comprender que estas pequeñas variaciones de potencia, a menudo menos de 1 dB, son insignificantes en la práctica y no deben ser motivo de preocupación excesiva.
En resumen, aumentar la potencia de una antena de radio VHF implica una comprensión profunda de los principios de propagación de ondas, la adaptación de impedancias y la elección adecuada de equipos y accesorios. Si bien la ROE puede ser un tema confuso, especialmente en HF, en VHF/UHF una ROE alta señala un problema que debe ser abordado directamente en la antena o su instalación. Al considerar la altura, la ubicación, el tipo de antena, la calidad del cableado y minimizar los obstáculos, se pueden lograr mejoras significativas en la potencia y claridad de las comunicaciones de radio VHF.
