Las antenas "entrampadas", también conocidas como antenas con trampas de RF, poseen una trayectoria histórica en el mundo de la radioafición. Este artículo profundiza en el funcionamiento y diseño de las trampas de RF, ofreciendo orientaciones sobre su implementación práctica.
¿Qué es una Trampa de Antena?

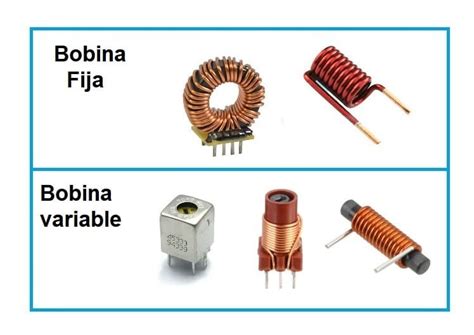

Una trampa de antena es, fundamentalmente, un circuito resonante paralelo. Este circuito está compuesto por un inductor (L) y un condensador (C) conectados en paralelo. Los circuitos resonantes paralelos (PTC) son selectivos y encuentran aplicación en diversas áreas de la radiofrecuencia. En el contexto de una antena, un PTC posee una frecuencia de resonancia específica en la cual presenta una impedancia muy elevada. Por debajo de esta frecuencia resonante, el circuito exhibe una reactancia inductiva, mientras que por encima de ella, su reactancia es capacitiva.
Uso de las Trampas en Antenas
La aplicación más directa de una trampa en un sistema de antena es para aislar una sección del conductor radiante de otra. Esta técnica permite diseñar antenas multibanda compactas. La convención general sugiere sintonizar la trampa en el borde de la banda de frecuencia más alta que se desea utilizar.
Consideremos un dipolo diseñado para dos bandas, por ejemplo, 80 y 40 metros. La longitud total de la sección de 40 metros se calcula mediante fórmulas estándar, basadas en la longitud de onda (λ = 299,792,458 / Frecuencia en Hz), y típicamente incorporan un factor de velocidad de 0,95. Para 7.1 MHz (banda de 40 metros), esto se traduce aproximadamente en 66 pies (unos 20 metros) de longitud total, o unos 33 pies (10 metros) para cada lado del balun.
Cuando se inserta una trampa sintonizada a 7.1 MHz en cada brazo del dipolo, esta trampa presenta una alta impedancia a esa frecuencia, efectivamente aislando la sección de 40 metros del cableado de 80 metros.
Sin embargo, en la banda de 80 metros, la trampa, al no estar resonante, actúa como una bobina de carga. Esto tiene el efecto de acortar la longitud de cable necesaria para alcanzar la resonancia en 80 metros. Dependiendo del tipo de cable coaxial utilizado en la trampa, este acortamiento puede ser de entre 4 y 5 pies (aproximadamente 1.2 a 1.5 metros) por cada lado del dipolo. Esta reducción de longitud puede ser crucial en instalaciones con espacio limitado, permitiendo la operación en 80 metros donde de otra manera no sería posible. Por lo tanto, la trampa cumple una doble función: aislar segmentos de antena y acortar efectivamente la longitud total del radiador.
Antenas Multibanda con Múltiples Trampas

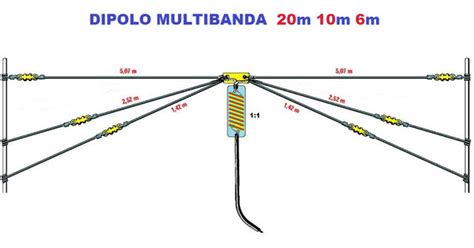

La complejidad aumenta con el número de bandas deseadas. Una antena dipolo multibanda común para 80, 40, 20, 15 y 10 metros requeriría un total de ocho trampas (dos por banda, una en cada brazo del dipolo). Si bien estas antenas pueden funcionar razonablemente bien, la longitud total se acorta considerablemente en las bandas más bajas. Una antena de este tipo podría necesitar unos 133 pies (unos 40 metros) para 80 metros, pero con las trampas, podría reducirse a poco más de 100 pies (unos 30 metros). En configuraciones como la V invertida, el espacio requerido es aún menor, haciendo posible la operación en 80 metros en espacios reducidos.
Existen pérdidas de señal asociadas con la inclusión de múltiples trampas. Sin embargo, con un ajuste preciso de cada segmento de la antena, se puede lograr una buena adaptación de impedancia en cada banda.
Diseños Alternativos para Minimizar Pérdidas
Para aquellos con espacio suficiente, una configuración alternativa podría implicar el uso de antenas separadas para diferentes grupos de bandas. Por ejemplo, una antena para 80/40/15 metros y otra para 20/10 metros. Este enfoque reduce el número total de trampas y sus pérdidas asociadas. Además, maximiza la cantidad de conductor efectivo en el aire, lo que potencialmente resulta en una señal más fuerte.
Construcción de Trampas de Cable Coaxial
El diseño y la construcción de trampas de cable coaxial ofrecen una alternativa práctica, especialmente para quienes desean adaptar diseños a sus necesidades específicas o a los materiales disponibles.
Especificaciones y Dimensiones Generales
La siguiente tabla proporciona dimensiones de ejemplo para ocho trampas que cubren el rango de frecuencia de 3.5 a 30 MHz. Estas especificaciones se basan en el uso de cable coaxial RG-8X/9258 y material de PVC de 2 pulgadas (diámetro exterior de 2,375 pulgadas o 60.3 mm). Las longitudes de las formas para enrollar la bobina incluyen 1 pulgada adicional en cada extremo del cable coaxial enrollado. Las trampas de la tabla están diseñadas para operar en el centro aproximado de cada banda.
| Banda (MHz) | Frecuencia Central (MHz) | Longitud de Forma (pulgadas) | Vueltas Aproximadas | Diámetro de Forma (pulgadas) | Tipo de Coaxial |
|---|---|---|---|---|---|
| 80 | 3.75 | 23.25 | 6.5 | 2.0 | RG-8X/9258 |
| 40 | 7.1 | 12.25 | 3.5 | 2.0 | RG-8X/9258 |
| 20 | 14.2 | 6.25 | 1.75 | 2.0 | RG-8X/9258 |
| 15 | 21.2 | 4.25 | 1.25 | 2.0 | RG-8X/9258 |
| 10 | 28.5 | 3.25 | 1.0 | 2.0 | RG-8X/9258 |
Nota: Estas son dimensiones de ejemplo y pueden requerir ajustes.
Preparación de la Forma de la Bobina
La forma para enrollar la trampa coaxial, como se muestra en la Figura 4, puede ser una pieza de tubo de PVC cortada longitudinalmente en cuatro secciones. Los extremos de la forma pueden unirse o fijarse entre sí. El número de vueltas no tiene que ser un número entero. La tira de soporte, que se ajusta a la forma curva, tiene un ancho que no es crítico, pero debe permitir un ajuste sin problemas. El hardware utilizado para asegurar la forma a la tira de soporte puede variar; se suelen emplear tornillos, tuercas y arandelas (por ejemplo, 1/4-20 y 6-32). Para conectar el cable de la bobina, se puede usar un asa de soldadura en el interior de la forma.
La idea es utilizar una longitud de cable coaxial mayor de la estrictamente necesaria para la trampa, permitiendo así determinar con precisión la posición del segundo orificio para el coaxial. Se enrolla el número de vueltas requerido (por ejemplo, 6.5 vueltas), marcando la posición exacta para el segundo orificio.

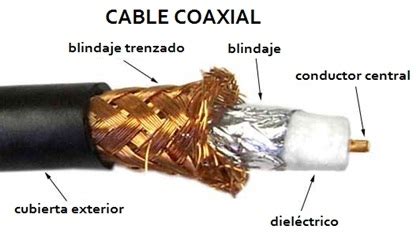

Preparación del Cable Coaxial
Un diagrama de corte para el coaxial, como el de la Figura 5, detalla las longitudes a considerar. La "Longitud del cable coaxial sin recortar" es la longitud inicial. Luego, se retira cuidadosamente la cubierta exterior hasta la "Longitud de blindaje recortada". Es importante notar que los extremos de entrada ("In") y salida ("Out") tienen longitudes diferentes. Esto se debe a la forma en que se cablea la trampa: el conductor central de la entrada se conecta al blindaje del extremo de salida.
Para construir la trampa, se mide y corta una sección de cable coaxial según las especificaciones. Luego, se retira la cubierta exterior hasta la longitud especificada. El conductor central de un extremo se trenza y el blindaje del otro extremo se trenza. Se perforan orificios en la forma para pasar los extremos del coaxial. Se pela aproximadamente 1 pulgada (2.5 cm) de aislamiento del conductor central en cada extremo.
La longitud total del cable coaxial sin recortar se puede calcular basándose en el número de vueltas, el diámetro del coaxial y un margen adicional para los orificios de soporte. Por ejemplo, para una trampa con 3 vueltas (redondeando 2.8 vueltas) y un coaxial de 0.242" de diámetro, la longitud de la forma sería aproximadamente 3 * 0.242" + 2" = 2.724 pulgadas.
Consideraciones de Diseño y Ajuste
Al diseñar trampas coaxiales, es fundamental seleccionar el cable coaxial adecuado y la forma de la bobina. Se pueden utilizar calculadoras en línea o software especializado para determinar las propiedades físicas de una trampa de antena hecha de cable coaxial, incluyendo la reactancia inductiva (XL), la reactancia capacitiva (XC), la inductancia (L) y la capacitancia (C). También se calculan la "Longitud efectiva" de la trampa (la longitud deducible del cable para la siguiente banda inferior) y las dimensiones de corte y recorte para el coaxial.
Se recomienda comenzar el diseño seleccionando las bandas deseadas y luego enfocarse en la trampa para la banda de frecuencia más alta. Para cada frecuencia de diseño, se necesitarán dos trampas idénticas.
Al elegir el cable coaxial, se deben considerar sus características eléctricas y su capacidad de manejo de potencia. El RG-58, por ejemplo, generalmente soporta hasta 250W, pero en aplicaciones de trampa, la capacidad puede ser mayor. El RG-213 es otra opción común.
La relación longitud-diámetro de la forma de la bobina debe estar típicamente entre 0.4:1 y 2:1.
Ajuste de las Trampas
El ajuste preciso de las trampas es crucial para el rendimiento de la antena. Una vez construidas las trampas, estas se instalan en el dipolo. El proceso de ajuste debe comenzar con la sección de la antena correspondiente a la banda de mayor frecuencia. Una vez ajustada esta sección, se procede a ajustar la sección de la banda inferior.
Si durante el ajuste no se observa una disminución de la ROE (Relación de Onda Estacionaria) al variar un condensador variable (si se utiliza un diseño con condensador externo), esto puede indicar que la combinación de bobina y condensador no resuena en la frecuencia deseada. En tales casos, puede ser necesario modificar la bobina, aumentando o reduciendo el número de espiras, y repetir el proceso.
Para trampas coaxiales, el ajuste se realiza típicamente separando o acercando las espiras de la bobina enrollada en la forma, o ajustando la longitud del cable coaxial expuesto. Se debe tener en cuenta que la longitud total de la antena será ligeramente más corta que la calculada sin tener en cuenta el efecto de carga de las trampas.
👉Poner el Cable de Antena Correctamente Para que los Canales se Vean Bien 👍
El factor de calidad (Q) del circuito de la trampa influye en el ancho de banda de resonancia. Un valor de capacidad grande (placas del condensador muy juntas) resulta en un factor Q bajo y un ancho de banda de ROE bajo más amplio. Un valor de capacidad bajo (placas del condensador poco juntas) produce un factor Q alto, una resonancia más aguda y un aumento rápido de la ROE fuera de la banda de resonancia.
Desafíos y Consideraciones Adicionales
Una de las desventajas de las trampas coaxiales es que el diseñador tiene un control limitado sobre la relación L/C. Esto puede ser un factor limitante en el diseño de antenas de tamaño reducido.
La pérdida de señal inherente a las trampas, aunque a menudo aceptable en comparación con la conveniencia y facilidad de fabricación, es un factor a considerar. Las pérdidas en trampas coaxiales pueden ser sorprendentemente bajas, incluso en bandas de mayor frecuencia como 20 metros, donde las pérdidas totales pueden ser del orden de 1 dB. Sin embargo, en antenas con muchas trampas, como un dipolo de 8 bandas con 8 trampas coaxiales, las pérdidas en la banda más baja (80 metros) pueden acercarse a los 3 dB, lo cual es apreciable.
Es importante recordar que todas las antenas tienen pérdidas, y las trampas coaxiales son una solución práctica para la construcción de antenas multibanda eficientes, especialmente cuando el espacio es una limitación. La experimentación y el ajuste cuidadoso son clave para optimizar el rendimiento.
