PROFIBUS se erige como el bus de campo más empleado a nivel mundial, reconocido por su funcionalidad, sencillez y robustez. Este estándar de red digital de campo abierto, siglas de PROcess FIeld BUS, es fundamental para la comunicación entre sensores y actuadores (dispositivos de campo) y los sistemas de control o controladores en entornos industriales. Su protocolo de comunicación único, estandarizado e independiente de la aplicación, lo hace versátil para soluciones de bus de campo en automatización de fábrica y de procesos, control de movimiento, tareas de seguridad y más.
El Corazón de la Red: Maestros y Esclavos
En una red PROFIBUS, la arquitectura se basa en la interacción entre dos tipos de participantes: maestros y esclavos. Los maestros son los cerebros de la operación, típicamente controladores lógicos programables (PLC), controladores de automatización programables (PAC) o sistemas de control distribuido (DCS). Estos dispositivos son responsables de gestionar la comunicación y controlar el flujo de datos en la red. Por otro lado, los esclavos son los dispositivos de campo, que incluyen una amplia gama de equipos como drivers, motores, módulos de entrada/salida (I/O), robots, actuadores, sensores y otros dispositivos situados en el terreno.
La comunicación entre maestros y esclavos se rige por un protocolo de paso de testigo (token passing), un mecanismo maestro-esclavo que asegura un acceso ordenado y eficiente al bus. PROFIBUS DP, por ejemplo, soporta múltiples maestros, donde un token otorga el derecho a comunicarse, transfiriéndose entre ellos para asegurar que cada maestro tenga su tiempo de comunicación. Se distinguen dos clases de maestros: los de Clase 1, encargados de la transmisión cíclica de datos para el control del proceso, y los de Clase 2 (opcional), dedicados a tareas de diagnóstico, alarmas y configuración de equipos.
Conexión y Cableado: La Infraestructura Física
El conexionado de equipos en una red PROFIBUS se caracteriza por su simplicidad y eficiencia. El cableado parte desde el controlador (maestro) y se extiende conectando secuencialmente todos los esclavos o estaciones remotas, formando una cadena o segmento de red. Para la transmisión de datos, especialmente en la tecnología RS-485, se utilizan conectores estándar como los DB9 o M12.
Un componente esencial para la integridad de la señal es el terminador de bus. Estos dispositivos, ubicados en ambos extremos de cada segmento de línea, proporcionan la resistencia eléctrica necesaria para absorber las señales al final de la línea de transmisión. Este proceso evita que las señales reboten y regresen a las estaciones de red, lo que podría causar perturbaciones y errores en la comunicación. Los terminadores de bus actúan como una carga que convierte la señal de bus de campo, transmitida como un cambio de corriente, en una tensión detectable en el cable. Para asegurar una comunicación PROFIBUS-DP libre de perturbaciones, el cable del bus debe estar correctamente finalizado en ambos extremos con estas resistencias de terminación.
La arquitectura de PROFIBUS permite la implementación de diferentes topologías, incluyendo lineal, estrella y anillo redundante. La topología lineal es la más común, donde los dispositivos se conectan en serie. Sin embargo, para redes más grandes o complejas, se pueden emplear repetidores para enlazar múltiples segmentos y extender el alcance de la red.
PROFIBUS DP vs. PROFIBUS PA: Adaptándose a Cada Entorno
PROFIBUS se presenta en dos versiones principales, cada una optimizada para entornos industriales específicos: PROFIBUS DP (Periferia Descentralizada) y PROFIBUS PA (Automatización de Procesos).
PROFIBUS DP: Velocidad y Flexibilidad para la Automatización de Fábrica
PROFIBUS DP es la solución elegida para la automatización discreta o de fábrica, caracterizada por procesos que generalmente requieren una mayor velocidad de operación. Utiliza la tecnología de transmisión RS-485, un medio fácil de usar y rentable, para la comunicación a través de cables de cobre. Esta configuración permite el transporte de hasta 244 bytes de datos a velocidades que van desde 9600 bit/s hasta 12 Mbit/s, una gama de velocidades que se ajusta a la mayoría de las aplicaciones de automatización de producción.

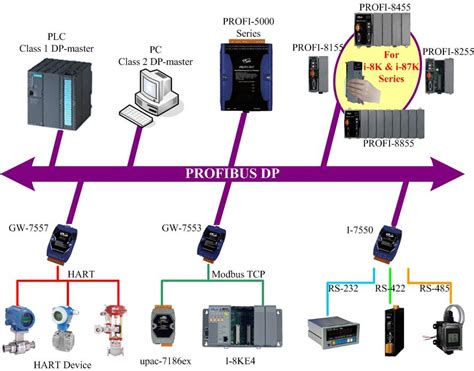

La capa física RS-485 es robusta y ampliamente utilizada, pero en entornos con alta interferencia electromagnética o para cubrir grandes distancias, PROFIBUS DP también soporta la transmisión óptica mediante cables de fibra óptica. Esta versatilidad en los medios de transmisión, combinada con su capacidad para manejar hasta 126 nodos (esclavos) por maestro y su detección automática de velocidad, hacen de PROFIBUS DP una opción flexible y escalable para diversas aplicaciones industriales. La red PROFIBUS DP es una red multimaestro basada en token, y puede incluir un perfil ProfiSafe para aplicaciones de seguridad SIL3.
PROFIBUS PA: Fiabilidad y Seguridad para la Automatización de Procesos
Para los entornos de automatización de procesos, que a menudo implican procedimientos más lentos pero pueden presentar condiciones peligrosas o explosivas, se utiliza PROFIBUS PA. A diferencia de PROFIBUS DP, la capa física de PROFIBUS PA es MBP (Manchester Encoded Bus Powered), que permite que la energía y los datos viajen por el mismo par de hilos. Esta característica es crucial para aplicaciones en áreas intrínsecamente seguras, como en las industrias química y petroquímica.
Aunque PROFIBUS PA opera a una velocidad de transmisión más lenta, de 31,25 kbit/s, esta velocidad es perfectamente adecuada para las aplicaciones de proceso, donde la transmisión de información no requiere cambios drásticos en cortos periodos. Una ventaja significativa de PROFIBUS PA es que los dispositivos de campo se pueden energizar por el propio bus, permitiendo la instalación y el mantenimiento de equipos hasta incluso durante la operación sin interferir en otras estaciones, especialmente en áreas potencialmente explosivas. El concepto FISCO (Fieldbus Intrinsically Safe Concept) define las opciones y límites para el uso de PROFIBUS en áreas clasificadas, asegurando la seguridad intrínseca mediante la gestión cuidadosa de la corriente y la tensión.

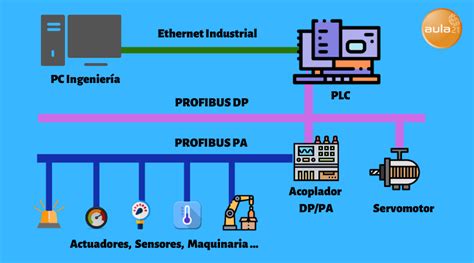

Si bien PROFIBUS PA utiliza una capa física diferente, el protocolo subyacente es el mismo que PROFIBUS DP, lo que permite la coexistencia de ambos perfiles dentro de una misma arquitectura. Los dispositivos PROFIBUS PA no se conectan directamente al controlador, sino que se integran en la red PROFIBUS DP a través de un acoplador o enlace, que actúa como interfaz de red y suministra la alimentación al bus.
Diagnóstico y Mantenimiento: Asegurando la Continuidad Operativa
La fiabilidad de una red PROFIBUS es crucial para la continuidad de los procesos industriales. Para asegurar un funcionamiento óptimo y detectar problemas de manera proactiva, se dispone de herramientas de diagnóstico avanzadas. Una potente herramienta como Profitrace, que se conecta a través de un puerto USB de un portátil, permite analizar cables, medir señales y examinar la comunicación de la red para identificar problemas comunes. Estos incluyen ruido, reflexiones de onda, interferencias, caídas de tensión, problemas de terminación, direcciones duplicadas, roturas en el cableado y conectores.
Profitrace incorpora un osciloscopio digital de alta velocidad para capturar y mostrar señales de bus en tiempo real, permitiendo visualizar la calidad de la señal. Una señal de calidad adecuada debe ser cuadrada, con transiciones verticales y estable. Además, esta herramienta puede mostrar un gráfico de barras con los niveles de tensión de cada equipo, un semáforo de colores para indicar su estado, y permite escanear la topología de la red.
Conexión Resistencias Red Profibus
La conexión de herramientas de diagnóstico es una parte esencial del análisis de la comunicación. Permite el acceso al sistema en cualquier momento, sin interrumpir la producción. Durante el proceso de planificación en PROFIBUS, es fundamental prever puntos de acceso adecuados para el diagnóstico, de modo que el mantenimiento, la puesta en servicio y la localización de averías puedan llevarse a cabo sin interrupciones. Herramientas como el cable de programación activo APKA facilitan una conexión sin perturbaciones para programar y comprobar la calidad de la comunicación lógica. Los repetidores de diagnóstico modulares, como los de la serie INBLOX®, ofrecen funciones de diagnóstico en cada segmento de bus, mientras que los convertidores de fibra óptica PROFIBUS de la serie OPTIrep permiten extender la red a largas distancias.
PROFIBUS vs. PROFINET: La Evolución hacia Ethernet Industrial
En el panorama de la automatización industrial, es inevitable la comparación entre PROFIBUS y su sucesor basado en Ethernet, PROFINET. Si bien PROFIBUS ha sido un pilar de la comunicación industrial durante décadas, la creciente demanda de mayor velocidad, flexibilidad y la integración con sistemas de gestión, cloud y mantenimiento predictivo, impulsa la migración hacia PROFINET.
PROFINET, desarrollado por la misma organización PROFIBUS & PROFINET International (PI), aprovecha la infraestructura Ethernet existente para ofrecer una comunicación de datos en tiempo real de alta velocidad y eficiencia. Su capacidad para manejar grandes volúmenes de datos y su integración flexible y escalable en redes industriales lo hacen ideal para aplicaciones dinámicas y complejas, como líneas de producción automatizadas y sistemas de control de movimiento.
Sin embargo, PROFIBUS sigue siendo una opción robusta y fiable, especialmente en plantas donde ya está implementado. La coexistencia de ambas tecnologías es posible, permitiendo a las empresas realizar migraciones híbridas, maximizando la inversión existente y preparando la red para los retos de la Industria 4.0. Actuadores eléctricos con interfaces PROFIBUS y PROFINET, como los ofrecidos por AUMA Iberia, facilitan esta compatibilidad total.
Las diferencias clave radican en la velocidad de transmisión de datos (PROFINET es significativamente más rápido), la flexibilidad de integración (PROFINET se integra más fácilmente en redes Ethernet estándar) y el coste de implementación inicial (PROFINET puede ser más costoso debido a la infraestructura requerida). PROFIBUS, con su larga historia y amplia adopción, a menudo presenta un coste de implementación más bajo y puede ser más sencillo de instalar y mantener en entornos existentes.
El Futuro y la Sostenibilidad de PROFIBUS
A pesar del avance de PROFINET, PROFIBUS no está obsoleto. Su base instalada a nivel mundial es inmensa, y su fiabilidad y robustez lo mantienen como una opción viable para muchas aplicaciones. La organización PROFIBUS & PROFINET International continúa trabajando para reducir la brecha de conocimiento sobre el protocolo, organizando eventos y proporcionando recursos para usuarios finales.
La integración de tecnologías como el IIoT (Internet de las Cosas Industrial) en soluciones PROFIBUS permite aprovechar los datos disponibles en la red para una monitorización más inteligente y un mantenimiento predictivo. Herramientas como las puertas de campo, que actúan como maestros DP de Clase 02, recopilan datos de los equipos de campo y los transfieren a la nube de forma segura, permitiendo servicios como el monitoreo de salud de los equipos y un mejor control de la base instalada.
En resumen, PROFIBUS representa un hito en la automatización industrial, ofreciendo una comunicación fiable y eficiente. Su arquitectura bien definida, sus variantes adaptadas a diferentes entornos y las herramientas de diagnóstico disponibles aseguran su relevancia continua, mientras que la coexistencia con PROFINET permite una transición gradual hacia las tecnologías de red más avanzadas. La elección entre PROFIBUS y PROFINET dependerá de las necesidades específicas de cada aplicación, considerando factores como la velocidad requerida, la complejidad del sistema, el presupuesto y la infraestructura existente.
