La elección de una antena VHF de alta ganancia es fundamental para garantizar una comunicación efectiva y un alcance óptimo. Comprender sus características, desde la ganancia hasta la ubicación de montaje y el impacto ambiental, permite maximizar su rendimiento. Las ondas de radio VHF, al viajar principalmente en línea recta, dependen de una trayectoria despejada para alcanzar su máxima distancia, un concepto conocido como "línea de visión". Por ello, la ubicación y el entorno de la antena son tan cruciales como sus especificaciones técnicas.
Entendiendo la Ganancia en Antenas VHF
La ganancia de una antena VHF se refiere a su capacidad para concentrar la energía de la señal en una dirección específica, ya sea al transmitir o al recibir. En términos generales, un "boom" más largo en una antena VHF o UHF suele traducirse en una mayor ganancia. Es importante fijarse en las mediciones de ganancia expresadas en dBd (decibelios referidos a un dipolo) o dBi (decibelios referidos a un radiador isotrópico), y no dejarse llevar por publicidad exagerada. Científicamente, 0 dBd es la ganancia de un dipolo, sirviendo como referencia estándar. Es relevante saber que 2.1 dBi equivalen a 0 dBd.

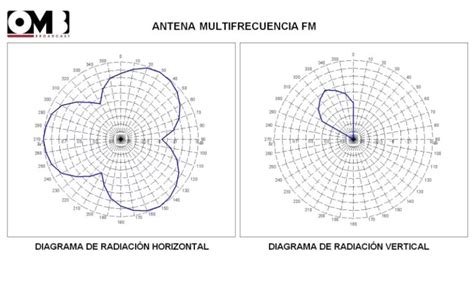

Una antena de mayor ganancia generalmente presenta un patrón de señal más plano, extendiéndose horizontalmente desde la antena. Este patrón es ideal para la mayoría de las instalaciones terrestres, ya que optimiza la cobertura en un plano horizontal. Sin embargo, existen escenarios específicos donde un patrón de señal más amplio es preferible. Por ejemplo, en embarcaciones que experimentan cabeceo y balanceo, una señal muy "comprimida" y plana puede volverse inestable con el movimiento. En tales casos, una antena con una ganancia de 0 dBd, que ofrece un patrón de señal más amplio, puede ser más adecuada para mantener comunicaciones fiables. Para casi todos los demás escenarios, una ganancia de 3 dBd o superior suele ser beneficiosa.
Patrones de Radiación: Omnidireccional vs. Direccional
Si el objetivo es establecer comunicación en todas las direcciones (360 grados), es decir, un patrón omnidireccional, una antena VHF UHF vertical es la opción idónea. Estas antenas irradian la señal de manera uniforme en todas las direcciones horizontales.
Por otro lado, las antenas direccionales, como la antena Yagi, son comúnmente utilizadas para aplicaciones de alta ganancia o haz dirigido. La antena Yagi es ampliamente empleada para la recepción de televisión y otras aplicaciones que requieren un enfoque de señal preciso. Para obtener una ganancia aún mayor, es posible agrupar varias antenas Yagi o helicoidales para formar arreglos de antenas, optimizando así la direccionalidad y la potencia de la señal.
Métodos de Montaje y Ubicación Ideal
La forma en que se monta una antena es crucial para su rendimiento. Los dos métodos de montaje más comunes son:
- Montaje en mástil: Ya sea un mástil vertical o horizontal (como un riel en un bote o balcón), proporciona una ubicación de montaje ideal. Este método permite una gran flexibilidad y es popular para diversas configuraciones de antenas.
- Montaje en superficie: La antena puede fijarse a una superficie vertical u horizontal. Si la superficie es horizontal, es importante asegurarse de que el soporte seleccionado tenga una curva de 90 grados para que la antena quede orientada verticalmente, lo cual es esencial para la polarización vertical de muchas antenas VHF.
Independientemente del método de montaje, la altura es un factor determinante. Cuanto más alta esté la antena, mayor será la distancia que podrá alcanzar. Esto se debe a que las ondas de radio VHF y UHF viajan en línea recta, y una mayor elevación ayuda a superar obstáculos en el terreno.
Impacto del Entorno Físico en el Rendimiento
El entorno físico que rodea la antena tiene un impacto significativo en su rendimiento. Se deben considerar varios factores al instalar una antena VHF o UHF:
- Distancia de otros dispositivos: Monte la(s) antena(s) al menos a 3 pies (aproximadamente 0.9 metros) de distancia de otros dispositivos electrónicos u otras antenas para minimizar interferencias.
- Proximidad a objetos metálicos: Aleje la antena lo más posible de objetos metálicos, especialmente aquellos que puedan correr paralelos a la antena, ya que estos pueden reflejar o absorber la señal.
- Obstrucciones: Las ondas de radio VHF se propagan principalmente por línea de visión. Por lo tanto, es vital que la trayectoria entre la antena transmisora y la receptora esté lo más despejada posible, libre de colinas, montañas u otros obstáculos físicos.
Consideraciones Adicionales para la Integridad del Sistema
Más allá de la antena en sí, otros componentes y factores ambientales juegan un papel crucial en la longevidad y el rendimiento del sistema de antena:
- Selección del cable coaxial: Elegir la chaqueta adecuada para el cable coaxial es especialmente importante si las instalaciones están cerca de agua salada. La calidad del cable y sus conectores son vitales para mantener la integridad física del sistema de antena VHF UHF a lo largo del tiempo y para minimizar las pérdidas de señal.
- Longitud del cable coaxial: La longitud del cable coaxial también afecta el rendimiento. Se produce una pérdida de ganancia a medida que el cable se alarga, por lo que se debe utilizar la longitud más corta posible que sea práctica para la instalación.
¿Cuándo Contratar a un Profesional?
Para instalaciones complejas o cuando se busca optimizar el rendimiento, contratar a una empresa de antenas profesional y de buena reputación debe ser una prioridad. Estos expertos pueden ofrecer asesoramiento personalizado, diseñar y construir sistemas de antena a medida, y asegurar que la instalación cumpla con los más altos estándares de calidad y rendimiento.
Especificaciones Técnicas de una Antena VHF de Alta Ganancia
Un ejemplo de antena VHF de alta ganancia es la Antena Fibra RW1491. Esta antena base de fibra de vidrio opera en la frecuencia de 144-174 MHz, con un ancho de banda ajustable de 5 MHz. Ofrece una ganancia de 7.8 dBi y está diseñada para manejar hasta 200 vatios de potencia. Su conector es SO-239 (hembra UHF), y su longitud máxima es de 4.5 metros. Además, está construida para resistir vientos de hasta 200 km/h, lo que garantiza su durabilidad en diversas condiciones ambientales.
Usos Comunes de la Banda VHF
La banda de Frecuencia Muy Alta (VHF), que abarca de 30 a 300 megahercios (MHz), tiene una amplia gama de aplicaciones. Las ondas de radio VHF se utilizan para:
- Radiodifusión sonora digital (DAB) y radiodifusión en FM: Transmisión de audio de alta calidad.
- Radiodifusión televisiva: Recepción de canales de televisión terrestres.
- Sistemas de radio móvil terrestre bidireccional: Incluyendo servicios de emergencia, comunicaciones empresariales y militares, así como uso privado.
- Comunicación de datos de largo alcance: Con radiomódems, permitiendo la transmisión de datos a distancias considerables.
- Radioafición: Una popular banda para radioaficionados que buscan comunicarse a nivel local y a veces a mayor distancia.
- Comunicaciones marítimas: Esencial para la seguridad y operación de embarcaciones.
En América y otras regiones, la banda I de VHF se utilizaba históricamente para la transmisión de televisión analógica.
Cómo Funciona una Antena 📡 y más
Propagación de las Ondas VHF y sus Limitaciones
Las ondas de radio VHF se propagan principalmente por la línea de visión directa y por trayectorias de rebote en el suelo. A diferencia de las bandas de HF (Alta Frecuencia), en las frecuencias VHF solo hay una reflexión limitada en la ionosfera. No siguen el contorno de la Tierra como las ondas terrestres, lo que significa que son bloqueadas por colinas y montañas. Sin embargo, debido a la refracción atmosférica (el doblamiento de las ondas por la atmósfera), pueden viajar algo más allá del horizonte visual, alcanzando distancias de hasta aproximadamente 160 km (100 millas) en condiciones favorables.
Una ventaja de las ondas VHF es su capacidad para atravesar muros de edificios, permitiendo la recepción en interiores. No obstante, en áreas urbanas, las reflexiones de los edificios pueden generar propagación multicamino, lo que puede interferir con la recepción, especialmente de la televisión. El ruido radioeléctrico atmosférico y las interferencias (RFI) de equipos eléctricos son menos problemáticos en la banda VHF y superiores en comparación con las bandas de frecuencia más bajas.
VHF: La Banda de la Movilidad y la Comunicación Bidireccional
La banda VHF es la primera en la que las antenas de transmisión son lo suficientemente pequeñas como para ser montadas en vehículos y dispositivos portátiles. Una antena de látigo de cuarto de onda en frecuencias VHF puede medir entre 25 cm y 2.5 metros (10 pulgadas a 8 pies). Esta característica hace que las longitudes de onda VHF y UHF sean ideales para radios bidireccionales en vehículos, aviones y transceptores portátiles como los walkie-talkies. La comunicación bidireccional con aviones (Airband) y barcos (radio marítima) también se beneficia enormemente de estas características.
El alcance de la transmisión VHF es una función directa de la potencia del transmisor, la sensibilidad del receptor y la distancia al horizonte, ya que las señales VHF se propagan en condiciones normales de manera similar a la línea de visión. Estas aproximaciones son válidas para antenas situadas a alturas reducidas en comparación con el radio de la Tierra.
Antenas Específicas para Diferentes Aplicaciones
Además de la antena Yagi, otras antenas especializadas se utilizan en la banda VHF:
- Antenas LP (Log-Periódica): Utilizadas para la recepción de televisión debido a su amplio ancho de banda.
- Antenas helicoidales y de dipolo cruzado: Empleadas en comunicaciones por satélite, ya que aprovechan la polarización circular para una comunicación más robusta.
Al considerar la selección de una antena VHF UHF de alta ganancia, es vital sopesar el alcance deseado, la ganancia inherente de la antena y la ubicación de montaje prevista. La comprensión de cómo las ondas de radio VHF interactúan con su entorno y las características específicas de cada tipo de antena permitirá tomar una decisión informada para optimizar su sistema de comunicación.
