La antena Ringo, un diseño icónico en el mundo de la radioafición, a menudo genera debate sobre su versatilidad y capacidad para operar en múltiples bandas de frecuencia. Si bien algunos usuarios reportan un rendimiento aceptable en rangos de frecuencia amplios, otros señalan la importancia de un ajuste preciso y la posibilidad de limitaciones inherentes al diseño. Este artículo explora las características de la antena Ringo, analizando su comportamiento en diferentes bandas y las implicaciones de los valores de ROE (Relación de Onda Estacionaria) reportados, buscando dilucidar si realmente puede considerarse una antena bibanda.
Comprendiendo la Antena Ringo y su Diseño Básico

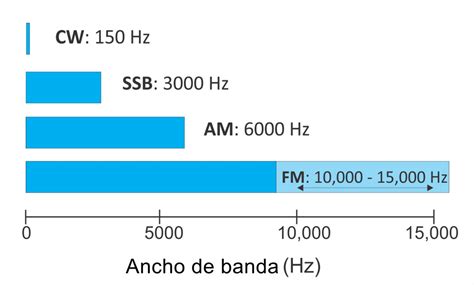

La antena Ringo, en su concepción original, se diseñó principalmente para operar en bandas específicas. Por ejemplo, se menciona una "Antena Ringo VHF ajustable" con una ganancia de 7.1 dBi, optimizada para las frecuencias de 135-160 MHz, aunque su ajuste permite extender su funcionamiento hasta 174 MHz con un "comportamiento pobre" fuera de su banda óptima de 140-152 MHz. Otro ejemplo es la CUSHCRAFT AR6, una antena para la banda de 6 metros (50-54 MHz), que ofrece un rendimiento sin radiales y un ancho de banda especificado de >2 MHz con una ROE de 2:1.
Un modelo más específico, la Ringo Ranger, se describe como una antena vertical UHF de banda ancha para el espectro de frecuencias de 410 a 470 MHz. Este diseño se destaca por su capacidad para cubrir no solo la banda de radioaficionados de 70 cm, sino también numerosas frecuencias de radio profesional, gracias a su tamaño compacto y bajo peso. La sintonización de la frecuencia central deseada en este modelo se realiza moviendo los elementos según una tabla específica.
La construcción de una antena Ringo, como se detalla en la descripción de un proyecto para la banda de 11 metros (27 MHz), implica el uso de tubos telescópicos de aluminio, a menudo con un cuerpo extensible que permite ajustar la longitud total. El diseño incorpora un adaptador de impedancias en la base, típicamente formado por un tubo doblado en forma circular, para lograr una adaptación óptima entre la antena y el transmisor. La toma de cable coaxial se ubica estratégicamente para facilitar esta adaptación.
El Factor Clave: ROE y su Interpretación
La ROE es un indicador fundamental del acoplamiento entre la antena y la línea de transmisión (cable coaxial), y por ende, con el equipo transmisor. Una ROE baja (cercana a 1:1) significa que la mayor parte de la potencia transmitida se irradia eficientemente por la antena, mientras que una ROE alta indica que una parte significativa de la potencia se refleja de vuelta hacia el transmisor, lo que puede causar calentamiento del equipo y una transmisión menos eficiente.
Los valores de ROE reportados en el caso de la antena Ringo en cuestión son interesantes: en VHF, entre 130.000 y 174.000 MHz, la ROE se sitúa entre 1.6:1 y 1.7:1. En UHF, en el rango de 420.000 a 470.000 MHz, los valores son ligeramente mejores, oscilando entre 1.4:1 y 1.6:1.
Inicialmente, estos valores podrían sugerir la posibilidad de usar la antena como bibanda. Sin embargo, la experiencia y el conocimiento técnico en antenas a menudo indican lo contrario. Un experto comenta: "La antena Ringo, al menos en VHF, nunca es tan ancha de banda. Debes tener algo mal con el cable." Esta afirmación apunta a una posible causa externa para los valores de ROE observados, sugiriendo que el cable coaxial podría no estar funcionando de manera óptima en todo el rango de frecuencias. La entrada de agua en el coaxial es un problema común que puede afectar significativamente el rendimiento de la antena y la ROE.
Otro comentario refuerza la idea de la especialización de las antenas: "cada antena para cada banda." Esto implica que, si bien una antena podría mostrar valores de ROE aceptables en un rango amplio, su rendimiento óptimo y eficiencia de radiación probablemente se concentren en una banda de frecuencia más estrecha para la que fue diseñada.
¿Bibanda o Compromiso de Rendimiento?
La pregunta central es si una antena Ringo, con los valores de ROE mencionados, puede ser considerada bibanda. La respuesta no es un simple sí o no, sino que depende de la definición de "bibanda" y de las expectativas de rendimiento.
Si definimos "bibanda" como la capacidad de transmitir y recibir señales con una ROE aceptable (generalmente por debajo de 2:1) en dos bandas de frecuencia distintas, entonces los valores reportados (1.6:1 a 1.7:1 en VHF y 1.4:1 a 1.6:1 en UHF) podrían indicar que la antena funciona en ambas bandas.
Sin embargo, la eficiencia de radiación es un factor crucial que va más allá de la ROE. Una antena diseñada para una banda específica tendrá un patrón de radiación y una ganancia óptimos en esa banda. Al operar fuera de su banda de diseño, la ganancia puede disminuir y el patrón de radiación puede distorsionarse, lo que resulta en comunicaciones menos efectivas, a pesar de una ROE aparentemente tolerable.
La Ringo Ranger UHF, específicamente diseñada para 410-470 MHz, es un ejemplo de una antena que sí opera en un ancho de banda considerable dentro de la banda de 70 cm. Su diseño está optimizado para este rango. Intentar usarla en VHF, o una antena VHF en UHF, sin las modificaciones adecuadas, generalmente resultará en un compromiso de rendimiento.
La sugerencia de que "cada antena para cada banda" es un principio fundamental en el diseño de antenas. Los elementos de una antena (longitud, diámetro, espaciado) están calculados para resonar de manera óptima en una frecuencia particular. Ampliar este rango de operación sin un rediseño específico a menudo implica aceptar compromisos.
El consejo de probar con otro instrumento de medición de ROE es sensato. Las discrepancias en las mediciones pueden deberse a la calidad del medidor o a problemas en la conexión del cable. Si un segundo instrumento confirma los valores, entonces el enfoque debe volver al diseño de la antena y su posible adaptación.
Consideraciones Adicionales y Mejores Respuestas
La afirmación de que "no puede ser que en toda la banda tengas la misma roe" es una observación valiosa. Si los valores de ROE son consistentemente similares en un rango amplio de frecuencias, esto podría indicar una característica inherente del diseño de la antena o un problema sistémico (como el cable coaxial). Sin embargo, en antenas diseñadas para bandas específicas, es más común observar una variación en la ROE a medida que se cambia la frecuencia, con un punto mínimo en la frecuencia de resonancia.
Para obtener una respuesta más precisa sobre la capacidad bibanda de esta antena Ringo en particular, sería necesario:
- Conocer el diseño específico de la antena: ¿Es una Ringo clásica, una Ringo Ranger, o un modelo diferente? ¿Para qué banda(s) fue diseñada originalmente?
- Verificar el estado del cable coaxial y conectores: Asegurarse de que no haya daños, corrosión o infiltración de agua que puedan estar afectando la impedancia y la ROE.
- Realizar mediciones detalladas: Medir la ROE en puntos clave dentro de las bandas de VHF y UHF, no solo los rangos generales.
- Considerar la ganancia y el patrón de radiación: Más allá de la ROE, evaluar si la antena ofrece un rendimiento útil en ambas bandas.
#0571 Cómo medir la verdadera ROE de una antena arriba, pero midiendo la ROE en shack abajo, XQ2CG
En resumen, si bien los valores de ROE reportados para la antena Ringo en cuestión sugieren que podría funcionar en ambas bandas de VHF y UHF, la afirmación de que es intrínsecamente "bibanda" en el sentido de un rendimiento óptimo en ambas, es cuestionable. La experiencia y los principios de diseño de antenas apuntan a que las antenas Ringo están optimizadas para bandas específicas. Los valores de ROE observados podrían ser un indicativo de un compromiso de rendimiento o, como sugieren algunos, de un problema con la línea de transmisión. La investigación adicional y la verificación del equipo son cruciales para determinar su verdadera capacidad.
