El bus USB (Universal Serial Bus) se ha convertido en una columna vertebral de la conectividad en la electrónica moderna, facilitando desde la carga de nuestros dispositivos móviles hasta la conexión de periféricos a ordenadores y la transferencia de grandes volúmenes de datos. Sin embargo, la aparente simplicidad de "enchufar y usar" oculta una complejidad subyacente, especialmente cuando se trata del ancho de banda disponible en el bus USB. La competencia por este recurso vital, tanto por parte del hardware como del software, puede generar cuellos de botella inesperados y dificultar la predicción exacta de la capacidad disponible para un controlador de cliente USB.
La Naturaleza de la Competencia por el Ancho de Banda USB
La cantidad de ancho de banda disponible para un controlador de cliente USB no es una cifra fija y predecible. Varios factores entran en juego, comenzando por el propio controlador de host USB, que requiere una porción del ancho de banda para sus operaciones. Esta demanda varía significativamente dependiendo de si el controlador es de alta velocidad o no, y difiere de un sistema a otro.
Los concentradores USB (hubs) que operan a alta velocidad a veces se ven obligados a realizar traducciones de transacciones entre los puertos ascendentes (upstream) de alta velocidad y los dispositivos descendentes (downstream) de baja velocidad. Este proceso de traducción, aunque necesario para la compatibilidad, consume una parte del valioso ancho de banda.
La tensión más grave sobre el recurso de ancho de banda USB, sin embargo, suele provenir de los controladores de cliente USB que tienden a monopolizarlo. El sistema asigna el ancho de banda por orden de llegada. Si el primer controlador USB cargado solicita todo el ancho de banda disponible, un controlador USB que se carga más tarde podría no recibir ninguna asignación para su dispositivo. En tales escenarios, el sistema no puede configurar el dispositivo y el proceso de enumeración falla.
En ocasiones, un controlador cliente puede agotar el ancho de banda disponible mediante una transferencia de interrupción de alta velocidad. No obstante, el caso más común es el de un controlador de cliente que asigna demasiado ancho de banda para una transferencia isócrona y luego no puede liberarlo de manera oportuna. El sistema reserva el ancho de banda asignado hasta que el controlador que lo solicitó cierra su punto de conexión (abriendo uno nuevo) o el dispositivo para el cual se asignó el ancho de banda es desconectado. Es importante destacar que el sistema no asigna ancho de banda garantizado para transferencias masivas, por lo que estas últimas nunca son la causa de errores de enumeración.
Entendiendo las Transferencias Isócronas y la Gestión del Ancho de Banda
La especificación USB 2.0 impone requisitos específicos para los dispositivos isócronos: deben tener puntos de conexión con cero ancho de banda en su configuración de interfaz predeterminada. Esto asegura que no se reserve ancho de banda para el dispositivo hasta que un controlador de función abra una interfaz no predeterminada. Esta medida es crucial para evitar errores de enumeración causados por solicitudes excesivas de ancho de banda durante la configuración del dispositivo.
La clave para una administración adecuada del ancho de banda radica en que todos los dispositivos USB del sistema que realizan transferencias isócronas ofrezcan múltiples opciones alternativas (Alt) para cada interfaz que contenga puntos de conexión isócronos. Los controladores de cliente, a su vez, deben hacer un uso sensato de estas opciones alternativas.
Idealmente, los controladores de cliente deberían comenzar solicitando la configuración de interfaz con el mayor ancho de banda. Por ejemplo, el controlador de una cámara web, al inicializarse, la configura para usar la configuración de interfaz predeterminada. Cuando el controlador de cliente está listo para realizar una transferencia isócrona, debería intentar utilizar la configuración Alt 2, ya que este valor generalmente tiene el tamaño de paquete más grande, optimizando la transferencia. Si la solicitud falla, el controlador puede realizar un segundo intento utilizando la opción Alt 1. Dado que Alt 1 requiere menos ancho de banda, esta solicitud puede tener éxito incluso si la primera falló.
Herramientas y Métodos para la Gestión del Ancho de Banda
Los usuarios pueden obtener información sobre cuánto ancho de banda ha asignado un controlador USB consultando las propiedades del controlador en el Administrador de dispositivos de Windows. Al seleccionar las propiedades del controlador y navegar a la pestaña "Opciones avanzadas", se puede encontrar información relevante. El "tamaño máximo de transferencia" especifica límites codificados en la pila del controlador USB. Es posible que tamaños de transferencia inferiores a estos límites fallen debido a las limitaciones de los recursos del sistema.
Es importante notar que el miembro MaximumTransferSize de la estructura USBD_PIPE_INFORMATION está obsoleto. En sistemas como Windows 2000, la pila del controlador USB inicializaba este miembro a USBD_DEFAULT_MAXIMUM_TRANSFER_SIZE. Un controlador cliente podía establecer un valor menor al configurar el dispositivo. Sin embargo, restringir el tamaño de transferencia con MaximumTransferSize no afecta directamente al ancho de banda consumido por un dispositivo.
El tamaño máximo del paquete se define mediante el campo wMaxPacketSize del descriptor del punto de conexión. Un controlador cliente puede regular el tamaño del paquete USB en una solicitud de selección de interfaz hacia el dispositivo. Dentro del URB (USB Request Block) de la solicitud, hay una estructura USBD_PIPE_INFORMATION para la tubería. Es posible modificar el miembro MaximumPacketSize de esta estructura.
Cuando un controlador cliente realiza una solicitud de lectura, el búfer de transferencia debe ser un múltiplo del tamaño máximo del paquete. Incluso si el controlador espera recibir datos inferiores al tamaño máximo del paquete, debe solicitar el paquete completo. En controladores más antiguos, el controlador cliente podía invalidar este comportamiento estableciendo la bandera USBD_SHORT_TRANSFER_OK en el miembro TransferFlags del URB de transferencia de datos. Sin embargo, en los controladores de host xHCI, USBD_SHORT_TRANSFER_OK se ignora para endpoints de transferencia masiva y endpoints de interrupción.
El controlador de la pila de controladores USB no impone las mismas restricciones en el tamaño del paquete al escribir en el dispositivo que al leer. Algunos controladores cliente necesitan realizar transmisiones frecuentes de pequeñas cantidades de datos de control para administrar sus dispositivos. En estos casos, no es práctico restringir las transmisiones de datos a paquetes de tamaño uniforme. Por lo tanto, la pila del controlador no otorga importancia especial a los paquetes de tamaño inferior al máximo permitido del endpoint durante las escrituras de datos. El controlador debe finalizar la transmisión con un paquete de menos de tamaño máximo o delimitar el final de la transmisión con un paquete de longitud cero. La transmisión no se completa hasta que el controlador envía un paquete menor que wMaxPacketSize. El controlador cliente es responsable de delimitar la transmisión de datos con paquetes de longitud cero, según lo requiera la especificación USB.
Los controladores USB 2.0 y USB 1.1 compatibles deben transmitir paquetes de tamaño máximo (wMaxPacketSize) y luego finalizar la transmisión con un paquete de menos de tamaño máximo, o delimitar el final de la transmisión con un paquete de longitud cero. La transmisión no se completa hasta que el controlador envía un paquete menor que wMaxPacketSize. El controlador del dispositivo es responsable de delimitar la transmisión de datos con paquetes de longitud cero, según lo requiera la especificación USB.
🔴 🟡 ¿Qué es el Protocolo UART (Universal Asynchronous Receiver-Transmitter)? Parte I: Teoría
Evolución de los Estándares y Conectores USB: Una Perspectiva Histórica y Futura
La evolución de los estándares y conectores USB es un testimonio del avance tecnológico continuo. Seguramente ya te hayas fijado que tu smartphone actual no tiene el mismo puerto USB que los de hace unos años, sobre todo si ya tienes uno que es reversible o de tipo C. En definitiva, los estándares USB están evolucionando con los años igual que el resto de componentes tecnológicos, y de ahí que cada cierto tiempo vaya saliendo un nuevo estándar más rápido que su predecesor.

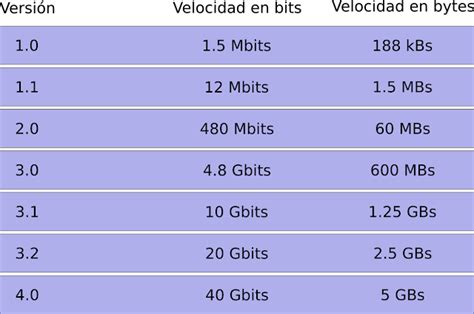

Diferentes Tipos de Estándares USB
Los estándares USB se clasifican principalmente por la velocidad a la que transfieren datos:
- USB 1.0: El más antiguo, con una tasa de transferencia de hasta 1.5 Mbit/s (188 kB/s). Utilizado principalmente en interfaces humanas como teclados, ratones o webcams.
- USB 1.1: Conocido como "velocidad completa" o "plug and play". Su tasa de transferencia aumenta hasta 12 Mbit/s (1.5 MB/s), aunque aún lejos de las velocidades futuras.
- USB 2.0: Denominado "alta velocidad", alcanza tasas de transferencia de hasta 480 Mbit/s (60 MB/s), aunque en la práctica suele quedarse en 280 Mbit/s (35 MB/s). Es el estándar más extendido actualmente, con dos líneas para datos y dos de alimentación de alta velocidad, pudiendo cargar dispositivos a 2.5 W de potencia.
- USB 3.0: Ofrece una tasa de transferencia de hasta 4.8 Gbit/s (600 MB/s), diez veces superior a la velocidad del USB 2.0 gracias a sus cinco contactos adicionales.
- USB 3.1: Conocido como "velocidad superalta+" o "SuperSpeed". Duplica la velocidad de su predecesor, con una tasa de transferencia de hasta 10 Gbit/s (1.25 GB/s). Es el que suele ser utilizado por los conectores de Tipo C.
- USB 3.2: Presentado en febrero de 2019. Capaz de ofrecer tasas de transferencia de hasta 20 Gbit/s (2.5 GB/s). Los primeros periféricos en utilizarlo llegaron en 2020.
- USB 4.0: Presentado también en 2019, este estándar tiene dos versiones. La primera es USB4, que ofrece tasas de transferencia de hasta 40 Gbit/s (5 GB/s).
- USB4 2.0: La segunda versión, presentada en octubre de 2022, es la más reciente hasta la fecha. Ofrece el doble de la tasa de transferencia de su predecesora, siendo de 80 Gbit/s de base, pero pudiendo alcanzar los 120 Gbit/s de forma opcional.

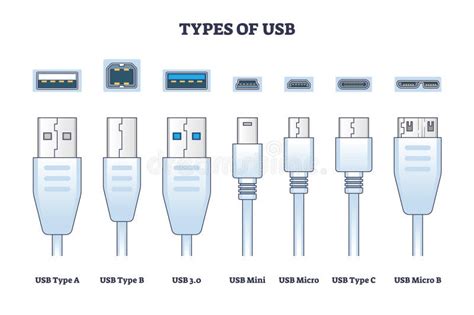

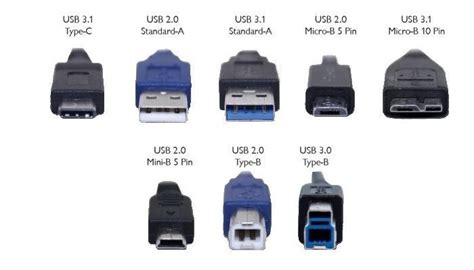

Tipos de Conectores USB
Una cosa son los estándares y otra muy diferente los tipos de conectores que utilizan:
- USB Tipo A: El conector predominante en periféricos y ordenadores principales hasta la llegada de otros más pequeños. Puede ser utilizado con los estándares USB 1.0, 2.0, 3.0 y 3.1. Los conectores USB 3.0 se diferencian por tener una pestaña interna, a menudo de color azul.
- USB Tipo B: Utilizado para conectarse a periféricos como impresoras y escáneres, a menudo solo para proporcionar alimentación.
- USB Tipo C: El tipo de conector más moderno y sucesor de los MicroUSB. Es completamente reversible, permitiendo conectarlo por cualquiera de sus lados. Estos conectores también son utilizados por Thunderbolt 3.
- Mini USB: El primer tipo de USB reducido en tamaño para conectar periféricos más pequeños.
- Micro USB: Sucesor del Mini USB, fue muy popular y el más utilizado por dispositivos pequeños.
USB Tipo A y Tipo B: Los Clásicos
El USB Tipo A es la interfaz USB original y más reconocida. Presenta un conector plano y rectangular que solo puede insertarse de una manera (no reversible). Si bien los puertos USB-A pueden soportar protocolos hasta USB 3.2 Gen 1 (5 Gbps), el factor de forma en sí mismo no está optimizado para la entrega de energía ni para futuras mejoras.
Los conectores USB Tipo B se utilizan generalmente para dispositivos periféricos, especialmente aquellos que requieren una conexión más segura y robusta. El Micro USB-B fue muy común en teléfonos Android y electrónica portátil entre 2010 y 2018.
Mini USB y Micro USB: La Reducción de Tamaño
El Mini-USB, introducido a principios de la década de 2000, es un conector USB más pequeño en el lado del dispositivo (Mini-B) con una forma trapezoidal. Aunque una vez fue común en dispositivos portátiles como cámaras digitales, reproductores de MP3 y smartphones antiguos, el Mini-USB ha sido en gran medida reemplazado por conectores más compactos y versátiles. Soporta velocidades de transferencia de datos de hasta USB 2.0 (480 Mbps) pero está limitado en la entrega de energía en comparación con los estándares USB más nuevos.
El Micro-USB, introducido en 2007, se convirtió en el conector estándar para muchos teléfonos inteligentes, tabletas y otros dispositivos portátiles. Su perfil pequeño y delgado lo hacía ideal para dispositivos compactos, aunque su forma no simétrica requería que los usuarios lo conectaran en una orientación específica. El Micro-USB soporta velocidades de transferencia de datos de hasta USB 2.0 (480 Mbps) y capacidades de entrega de energía de hasta 5V / 1.5A (7.5W).
USB Tipo C: La Revolución Moderna
El USB Tipo C es el conector USB más reciente y avanzado. Soporta protocolos USB 2.0, USB 3.2 (hasta 20 Gbps) y USB4 (hasta 40 Gbps), dependiendo de las especificaciones del cable y el puerto. El conector USB-C es físicamente capaz de soportar cualquier versión de datos USB desde 2.0 hasta USB4. Sin embargo, las capacidades reales de un cable USB-C específico (su velocidad de datos máxima soportada y su manejo de energía) están determinadas por la calidad de su cableado interno y si contiene un chip de identificación (E-Marker). No todos los cables son iguales.
El USB-C se ha convertido en el conector preferido para dispositivos modernos debido a su versatilidad superior, velocidad y capacidades de entrega de energía. La entrega de energía (PD) a través de USB-C soporta una mayor potencia de salida, permitiendo que los dispositivos se carguen de manera más rápida y eficiente. Su compatibilidad universal lo hace compatible con una amplia gama de dispositivos, desde smartphones y tabletas hasta portátiles y consolas de juegos. Gracias a estas ventajas, el USB-C se está convirtiendo rápidamente en el estándar para todos los dispositivos modernos.
El Rol del Cableado y la Potencia en el Ecosistema USB-C
Elegir el cargador, cable o banco de energía USB-C correcto no se trata solo de conveniencia, sino de desbloquear el máximo potencial de tus dispositivos y evitar frustraciones. La potencia nominal es crucial: para una carga rápida, utiliza cables clasificados para corriente de 3A o 5A. La longitud y durabilidad también son importantes; los cables trenzados o reforzados tienden a durar más. En cuanto a la capacidad, verifica cuánta "jugo" necesitas, lo que generalmente depende de cuántas veces necesitas cargar tu dispositivo y la capacidad de la batería de tu dispositivo. Para la salida PD, se recomienda al menos 18W para teléfonos y 30W+ para tabletas o portátiles. Si necesitas cargar dispositivos de alta potencia, considera opciones como el INIU P64-E1.
Un error común es creer que cualquier cable USB-C soportará automáticamente la carga rápida. En realidad, muchos cables USB-C de bajo costo están limitados a USB 2.0 y solo soportan hasta 2.4A (12W). Un consejo experto es elegir un cable explícitamente clasificado para 3A o 5A, y asegurarse de que tanto el cargador como el dispositivo soporten USB PD.
Es fundamental entender que la forma del conector USB-C está estandarizada, pero las capacidades del cable varían enormemente. No todos los cables USB-C transfieren datos; algunos son solo para alimentación. Es vital revisar la etiqueta para especificaciones como "USB 3.1 Gen 2" o "USB4 40Gbps". El chip E-Marker (Electronically Marked Cable) está integrado en cables USB-C que soportan corriente de 5A o características USB4/Thunderbolt.
La capacidad de video a través de USB-C es limitada para la mayoría de los cables. Solo los cables que soportan Alternate Mode (Alt Mode) o Thunderbolt pueden transmitir señales de video. La mayoría de los portátiles requieren 45W-65W o más para cargarse; si tu banco de energía USB-C solo soporta 18W PD, puede ser insuficiente.
🔴 🟡 ¿Qué es el Protocolo UART (Universal Asynchronous Receiver-Transmitter)? Parte I: Teoría
USB Tipo C y Power Delivery: El Futuro de la Carga y la Conectividad
La especificación USB Tipo-C introduce un nuevo conector reversible para dispositivos USB 3.1. Este tipo de conector será utilizado tanto en dispositivos anfitriones como huéspedes, reemplazando así múltiples conectores tipo-A y tipo-B, y cables, con un estándar a prueba de futuro similar al Lightning de Apple y al Thunderbolt. El conector de doble lado de 24 pines proporciona 4 pares de alimentación/tierra, dos pares diferenciales para el bus de datos USB 2.0 (aunque solo un par se implementa en el cable tipo-C), cuatro pares para el bus de datos de alta velocidad, dos pines de "uso de banda lateral" y dos pines de configuración para la detección de orientación del cable, un canal dedicado de datos de configuración BMC (biphase mark code) y alimentación VCONN +5 V para cables activos.
Los cables USB 3.1 de tipo C con todas las características son cables activos electrónicamente marcados y contienen un chip con una función de identificación basada en el canal de configuración de datos y mensajes definidos por el proveedor (VDM) de la especificación "USB Power Delivery 2.0".
El modo alterno dedica algunos de los cables físicos en el cable Tipo-C para la transmisión directa de dispositivo-a-anfitrión de una gran cantidad de protocolos de datos alternos. Los cuatro carriles de alta velocidad, dos pines de banda lateral, y -para puerto, dispositivo desmontable y aplicaciones de cable permanentes solamente- dos clavijas USB 2.0 y un pin de configuración se pueden utilizar para la transmisión de modo alternativo. Los modos se configuran mediante VDM a través del canal de configuración.
El Impacto de USB 3.2 y USB 4 en el Rendimiento
El estándar USB 3.2, presentado en febrero de 2019, ofrece tasas de transferencia de hasta 20 Gbit/s (2.5 GB/s). Los primeros periféricos en utilizarlo llegaron en 2020.
USB 4, anunciado oficialmente en marzo de 2019, fue publicado el 29 de agosto de ese mismo año por el USB Implementers Forum. Su principal motivación fue el aumento del ancho de banda (permitiendo hasta 40 Gbit/s), la convergencia del ecosistema USB-C y minimizar la confusión para el usuario final. En 2020 se anunció que este estándar sería compatible con DisplayPort 2.0 y que soportaría resoluciones superiores a 8K, como por ejemplo 16K (15.360 x 8.460) a 60Hz y 30 bpp 4:4:4 HDR con DSC.
La versión USB4 2.0, presentada en octubre de 2022, es la más reciente hasta la fecha, ofreciendo el doble de la tasa de transferencia de su predecesora, siendo de 80 Gbit/s de base, pero pudiendo alcanzar los 120 Gbit/s de forma opcional.
USB en el Mundo Real: Aplicaciones y Consideraciones
El USB se utiliza como estándar de conexión de periféricos como: teclados, ratones, memorias USB, palancas de mando, escáneres, cámaras digitales, cámaras web, teléfonos móviles, reproductores multimedia, impresoras, sistemas de adquisición de datos, módems, tarjetas de red, tarjetas de sonido, grabadoras de DVD externas, discos duros externos y disqueteras externas. El campo de aplicación del USB se extiende en la actualidad a cualquier dispositivo electrónico o con componentes, desde los automóviles (las radios de automóvil modernas van convirtiéndose en reproductores multimedia con conector USB o iPod) a los reproductores de Disco Blu-ray o los modernos juguetes. Se han implementado variaciones para su uso industrial e incluso militar.
Algunos dispositivos requieren una potencia mínima, por lo que se pueden conectar varios sin necesitar fuentes de alimentación extra. Para ello existen concentradores (llamados USB hubs) que incluyen fuentes de alimentación para aportar energía a los dispositivos conectados a ellos. Sin embargo, algunos dispositivos consumen tanta energía que necesitan su propia fuente de alimentación. En el caso de los discos duros, a la fecha de mayo de 2020, el USB se había convertido en un estándar de conexión nativa, siendo la conexión solo 3.0. Incluso existen cajas externas y cunas que implementan conectores eSATA y USB, incluso USB 3.0.
La especificación USB implementa conexiones a dispositivos de almacenamiento usando un grupo de estándares llamado USB mass storage device class (abreviado en inglés "MSC" o "UMS").
Wireless USB (normalmente abreviado W-USB o WUSB, en español USB inalámbrico) es un protocolo de comunicación inalámbrica por radio con gran ancho de banda que combina la sencillez de uso de USB con la versatilidad de las redes inalámbricas. Utiliza como base de radio la plataforma Ultra-WideBand desarrollada por WiMedia Alliance, que puede lograr tasas de transmisión de hasta 480 Mbit/s (igual que USB 2.0) en rangos de tres metros y 110 Mbit/s en rangos de diez metros, operando en los rangos de frecuencia de 3,1 a 10,6 GHz. A la fecha de 2018, se estaba en plena transición y aún no existían muchos dispositivos que incorporaran este protocolo, tanto clientes como anfitriones.
En resumen, comprender el ancho de banda disponible en el bus USB, las diferencias entre los estándares y conectores, y cómo gestionar las transferencias de datos es fundamental para aprovechar al máximo la conectividad moderna. La continua evolución del USB promete velocidades más rápidas, mayor eficiencia energética y una compatibilidad aún más universal, simplificando nuestras interacciones con la tecnología.
