Amplificando la Conectividad: Cómo Crear Múltiples Puntos de Red a Partir de Uno Solo

En la era digital, una conexión de red rápida y estable es fundamental, tanto para el entretenimiento como para la productividad. Si bien las conexiones inalámbricas han avanzado significativamente, nada supera la fiabilidad y el rendimiento de una conexión cableada. Para aquellos que buscan la máxima velocidad y estabilidad, el cableado Cat6 se erige como la opción predilecta. Sin embargo, la infraestructura de red no se limita a la calidad del cable; un diagrama de cableado preciso y estandarizado es la clave para desbloquear todo su potencial. Este artículo explora cómo optimizar y expandir su conectividad de red, abordando tanto la creación de puntos de red cableados como la interconexión de dispositivos.

El Fundamento del Cableado Estructurado: Comprendiendo el Cable Cat6

Para una red rápida y estable, nada supera una conexión cableada Cat6. Este cable de par trenzado es un estándar en el mundo de Ethernet, diseñado para soportar frecuencias de hasta 250 MHz, lo que se traduce en un rendimiento superior en comparación con sus predecesores como Cat5 y Cat5e. Un cable Cat6 es mucho más que un simple conjunto de hilos; su construcción está optimizada para minimizar la interferencia y maximizar la velocidad de transmisión de datos.

Los componentes clave de un cable Cat6 incluyen:

• Cuatro pares trenzados: Ocho cables de cobre individuales, cada par trenzado con un código de color específico. Este trenzado es crucial para reducir la diafonía, o interferencia electromagnética entre los pares.
• Spline (o separador): Muchos cables Cat6 incorporan un separador de plástico en el centro. Su función es mantener los pares de cables físicamente separados, reduciendo aún más la diafonía y mejorando la integridad de la señal, especialmente a altas frecuencias.
• Conectores RJ45: El conector modular estándar al final de un cable Ethernet. Estos conectores son la interfaz física que permite la conexión a dispositivos de red.

La estandarización es vital en el cableado de redes. Organizaciones como la Asociación de la Industria de las Telecomunicaciones (TIA) y la Alianza de Industrias Electrónicas (EIA) establecen los estándares para el cableado de redes, siendo el estándar T568 el núcleo de cualquier diagrama de cableado.

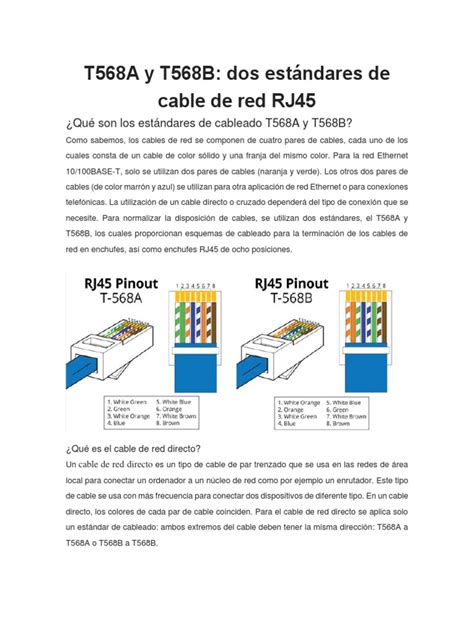

El Estándar T568: Consistencia para una Red Fiable

La Asociación de la Industria de las Telecomunicaciones (TIA) y la Alianza de Industrias Electrónicas (EIA) son las organizaciones que crean los estándares para el cableado de redes. Este es el núcleo de cualquier diagrama de cableado. Dos estándares de cableado comunes son T568A y T568B.

• T568B: Es el estándar mucho más común utilizado en los EE. UU. y para nuevas instalaciones de red.
• T568A: Aunque menos común en algunas regiones, es igualmente válido.

La regla de oro para el cableado de red es: Elija un estándar (T568B) y utilícelo en ambos extremos del cable. La consistencia es clave. Si bien la única diferencia física entre T568A y T568B es el intercambio de los pares naranja y verde, funcionalmente no hay diferencia de rendimiento entre los dos estándares. Sin embargo, para evitar problemas de compatibilidad y asegurar una comunicación fluida, es imperativo mantener el mismo estándar en ambos extremos del cable.

Cableado Directo vs. Cable Cruzado: ¿Cuándo Usar Cada Uno?

Tradicionalmente, existían dos tipos de cables Ethernet para diferentes aplicaciones:

• Cable directo: Ambos extremos del cable están cableados según el mismo estándar (por ejemplo, T568B en el extremo 1 y T568B en el extremo 2). Estos se utilizan para conectar un dispositivo terminal (como un PC) a un dispositivo de red intermedio (como un switch o router).
• Cable cruzado: Un extremo está conectado a un conector T568A y el otro a un conector T568B. Tradicionalmente, estos se utilizaban para conectar dos ordenadores directamente sin un conmutador.

Sin embargo, la tecnología moderna ha simplificado este aspecto. La mayoría de los dispositivos de red actuales, como routers y switches, cuentan con auto-MDI/MDIX (Interfaz Dependiente Automática/Interfaz Dependiente Automática Inversa). Esto significa que el dispositivo detecta automáticamente el tipo de cable conectado y ajusta su configuración en consecuencia. Por lo tanto, en la mayoría de las instalaciones modernas, un cable directo T568B en ambos extremos funcionará tanto para conectar un PC a un router como, sorprendentemente, para conectar dos PCs directamente.

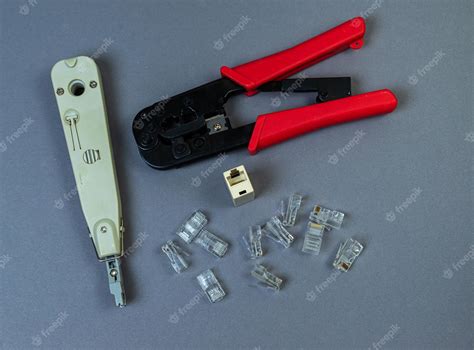

Creando tu Propio Cable Ethernet Cat6: Un Proceso Paso a Paso

¿Listo para crear un cable? El proceso, aunque requiere precisión, es manejable con las herramientas adecuadas.

1. Corta el cable a la longitud deseada.
2. Pela el extremo: Con un pelacables, marca con cuidado y retira aproximadamente 1 cm de la cubierta exterior del extremo del cable.
3. Separa y desenrolla los pares: Dentro, verás cuatro pares de cables trenzados. Sepáralos y desenróllalos por completo para obtener ocho cables individuales.
4. Ordena los cables: Este es el paso más importante. Sujeta firmemente los cables para mantenerlos planos y ordenados. Sigue el orden del estándar T568B (o T568A si lo prefieres, pero sé consistente). El orden T568B es: Blanco-Naranja, Naranja, Blanco-Verde, Azul, Blanco-Azul, Verde, Blanco-Marrón, Marrón.
5. Recorta los extremos: Usa el cortador de tu herramienta de crimpado para recortar los extremos de manera que queden perfectamente parejos y a aproximadamente 1,25 cm (media pulgada) de la base de la funda.
6. Inserta en el conector RJ45: Sujeta el conector RJ45 con la pestaña de plástico hacia abajo y las patillas de cobre hacia arriba. Desliza con cuidado el conjunto de cables alineados dentro del conector. Asegúrate de que cada cable individual llegue hasta el final del conector y que la cubierta exterior del cable quede dentro del conector para ser fijada por la herramienta de crimpado.
7. Crimpado: Coloca con cuidado el conector en la ranura correspondiente de tu herramienta de crimpado. Aprieta el mango con firmeza y decisión. Esto fijará los cables a las patillas del conector y asegurará la cubierta exterior.
8. Repite en el otro extremo: Ahora, repite los pasos 1 a 6 en el otro extremo del cable, utilizando el mismo estándar T568B.
9. Prueba el cable: Una vez que termines, conecta ambos extremos a tu comprobador de Ethernet. Un cable en buen estado mostrará las 8 luces parpadeando en secuencia.

Errores Comunes y Soluciones

Incluso con un proceso detallado, pueden surgir problemas. Los errores más comunes incluyen:

• Orden de cables incorrecto: Este es el error número 1. Asegúrate de seguir estrictamente el estándar elegido.
• Chaqueta no asegurada: Asegúrate de que la cubierta exterior esté lo suficientemente insertada en el conector para que la crimpadora pueda sujetarla firmemente. Si la chaqueta no está bien fijada, el cable será propenso a desconexiones y fallos.

Si los cables están conectados incorrectamente, el cable no podrá establecer la conexión. Es probable que el dispositivo muestre el mensaje «Cable de red desconectado» o que la conexión sea muy lenta e intermitente, con pérdida de paquetes.

Preguntas Frecuentes sobre Cableado Ethernet

• ¿Cuál es la diferencia real entre T568A y T568B?La única diferencia física es que los pares de cables naranja y verde están intercambiados. Funcionalmente, no hay diferencia de rendimiento entre los dos estándares. T568B es el estándar más moderno y el más utilizado en EE. UU.
• ¿Qué ocurre si conecto mal un cable Ethernet?Si los cables están conectados incorrectamente, el cable no podrá establecer la conexión. Es probable que el dispositivo muestre el mensaje «Cable de red desconectado» o que la conexión sea muy lenta e intermitente, con pérdida de paquetes.
• ¿Puedo conectar un cable Cat6 a un puerto Cat5e?Sí. Los estándares Ethernet son retrocompatibles. Puedes conectar un cable Cat6 a un puerto Cat5e (o viceversa) y funcionará perfectamente. Sin embargo, para aprovechar al máximo el rendimiento de Cat6, todos los componentes de la red (cable, conectores, switches) deben ser de Cat6 o superior.
• ¿Cuál es la longitud máxima para un cable Cat6?Para velocidades de conexión de hasta 1 Gbps, un cable Cat6 puede tener una longitud máxima de 100 metros (328 pies). Para velocidades de 10 Gbps, la distancia se reduce a unos 55 metros.
• ¿Por qué algunos cables Cat6 tienen una pieza de plástico en su interior?Esa pieza de plástico se llama «separador» o «conector». Su función es separar físicamente los cuatro pares trenzados de cables, lo que reduce la diafonía (interferencia de señal) entre ellos, permitiendo un mayor rendimiento.
• ¿Realmente necesito probar mis cables Ethernet?Por supuesto. Un comprobador de cables es una herramienta económica que te ahorrará muchos dolores de cabeza. Verifica al instante que los 8 cables estén correctamente ordenados y hagan una buena conexión.

Expandiendo la Conectividad: De un Punto a Múltiples

Si bien la creación de cables Ethernet es fundamental, la necesidad de expandir la conectividad a múltiples puntos a partir de una única toma de red es una preocupación común. Esto puede aplicarse tanto a redes de datos como a instalaciones eléctricas para iluminación.

Ampliando Puntos de Red de Datos

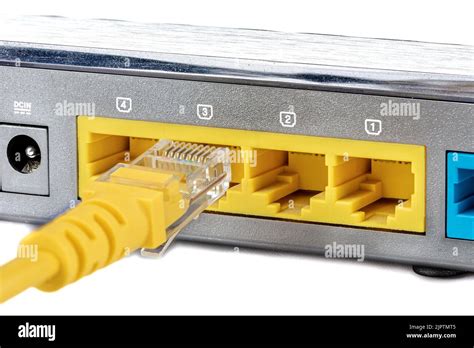

En hogares y oficinas, los routers suelen tener un número limitado de puertos Ethernet (generalmente cuatro). Cuando la demanda de dispositivos cableados supera esta disponibilidad, surgen varias soluciones.

Opciones para expandir puntos de red:

• Ethernet Splitter: Un divisor o repartidor de señal de red a través de un conector Ethernet. Lo más habitual es encontrarse con dos conectores a un lado y uno al otro. Uno de los puntos positivos es su precio, ya que suele ser la opción más económica. Su función es dividir la señal para crear conexiones adicionales, de forma que dos dispositivos pueden compartir una sola señal Ethernet.

  • Consideraciones: Un Ethernet Splitter pasivo tradicionalmente reduce el rendimiento de datos de 1000 Mbps a 100 Mbps por puerto, y está limitado a un máximo de dos dispositivos por cable. Sin embargo, han aparecido splitters activos más modernos que, alimentados por USB, pueden mantener velocidades de 1 Gbps y ofrecer hasta tres puertos de salida. Es crucial verificar las especificaciones y la necesidad de alimentación externa. Si la velocidad es crítica, un splitter puede no ser la mejor opción.

• Adaptador RJ45 Hembra a RJ45 Hembra: Este dispositivo permite "alargar" un cable de red Ethernet conectando dos cables existentes. Es útil para solucionar problemas de longitud de manera puntual.

  • Consideraciones: Aunque funcional para extender un cable, no crea puntos de red adicionales desde una única toma. Se recomienda para uso temporal o para completar una conexión existente, y para instalaciones permanentes, es preferible usar tomas de pared y latiguillos.

• Switch (Conmutador): Un switch es un dispositivo de interconexión que se utiliza para conectar diferentes equipos en red, creando una Red de Área Local (LAN). Permite expandir significativamente el número de dispositivos conectados a partir de un solo puerto del router.

  • Ventajas: Los switches más básicos suelen tener cinco u ocho puertos, pero existen modelos con más de 20 puertos. Permiten la comunicación Full-Duplex, lo que significa que los dispositivos pueden enviar y recibir datos simultáneamente sin colisiones de datos, a diferencia de los hubs. Los switches modernos ofrecen velocidades Gigabit Ethernet y, en modelos gestionables, funcionalidades avanzadas como VLANs, QoS y Link Aggregation.
  • Consideraciones: Son la solución más versátil y recomendada para expandir una red cableada. La inversión inicial es mayor que la de un splitter, pero el rendimiento y la escalabilidad lo justifican.

• Hub (Concentrador): Históricamente, los hubs eran dispositivos para interconectar ordenadores, funcionando como un repetidor multipuerto. Sin embargo, operan en modo semidúplex, lo que genera colisiones de datos y ralentiza la red.
  • Consideraciones: Los hubs han sido en gran medida reemplazados por los switches debido a su ineficiencia. Aunque pueden ser más económicos y útiles en redes muy pequeñas o para monitorización de tráfico, su uso en la actualidad es limitado y no se recomienda para la mayoría de las aplicaciones modernas.

Ampliando Puntos de Iluminación

La idea de crear varios puntos de luz a partir de uno solo también se aplica a la iluminación doméstica, buscando eficiencia energética y confort.

Proceso para crear varios puntos de luz:

1. Planificación: Antes de comenzar cualquier instalación eléctrica, es importante planificar cuidadosamente los puntos de luz. Considera la función del espacio, el tipo de iluminación requerido y la cantidad de luz necesaria. Realiza un diagrama de cableado y diseño para cada punto de luz nuevo, incluyendo la ubicación de cajas de empalmes, luminarias, interruptores, la longitud y tipo de cable, y la evaluación de cargas eléctricas.
2. Instalación de Cajas y Luminarias: Fija los cajetines de empalmes y las luminarias en su lugar según la planificación. Asegúrate de que las cajas de empalmes se fijen correctamente para garantizar conexiones eléctricas seguras.
3. Canalización del Cableado: Las canaletas PVC se utilizan para ocultar y proteger el cableado eléctrico a lo largo de las paredes y techos.
4. Pasar el Cableado: Corta y pela los cables a la longitud adecuada, y luego pásalos a través de los cajetines y canaletas correspondientes. Asegúrate de que los cables estén correctamente enrutados y sin tensiones excesivas.
5. Realizar las Conexiones: Las conexiones dependerán del tipo de circuito.
   • Circuito en Serie: Conecta la fase al primer foco y el neutro al último. Utiliza un puente o enlace para conectar foco a foco. La potencia se divide entre cada luminaria.
   • Circuito en Paralelo: Conecta tanto la fase como el neutro en cada bombilla, con sus respectivos empalmes. Todas las luminarias se encienden a su máxima potencia.
6. Caja de Empalmes Central: Conecta los cables de cada circuito eléctrico en su respectiva terminal de la caja de empalmes central. Esta caja actúa como un punto crítico del sistema eléctrico, centralizando las conexiones.
7. Conexión del Interruptor: Identifica los cables provenientes de la caja de empalmes central y conéctalos en su respectiva terminal en el interruptor.

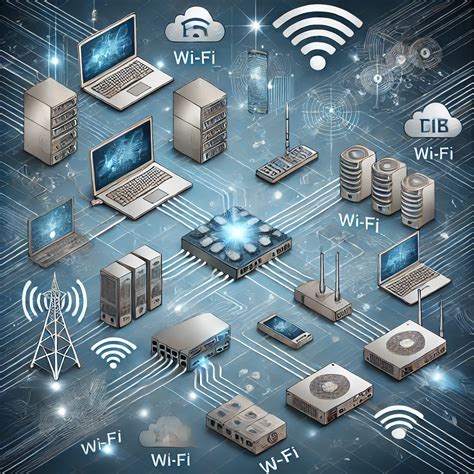

La Interconexión de Redes: Un Ecosistema Global

Más allá de la creación de puntos de red locales, la interconexión de redes es el concepto fundamental que sustenta Internet y la comunicación global. Se refiere a la capacidad de establecer conexiones y enlazar dos o más sistemas o dispositivos entre sí, permitiendo el intercambio de información y superando las limitaciones de nodos individuales.

Elementos y Dispositivos Clave en la Interconexión

La interconexión de redes se basa en una infraestructura que incluye diversos dispositivos de hardware y protocolos estandarizados:

• Protocolos de Red: Estándares como TCP/IP (Transmission Control Protocol/Internet Protocol) establecen las reglas para la emisión y recepción de datos, asegurando que las redes puedan comunicarse de manera armónica. El modelo OSI (Open System Interconnection) define siete capas que describen el proceso de comunicación de datos.
• Dispositivos de Interconexión:
  • Módem: Convierte señales digitales en analógicas y viceversa para la transmisión a través de líneas telefónicas.
  • Repetidores: Amplían la longitud de una red retransmitiendo señales a mayor potencia.
  • Hubs: Repetidores multipuerto que centralizan el cableado pero no filtran datos.
  • Puentes (Bridges): Interconectan dos segmentos de red, copiando tramas de datos únicamente al segmento correspondiente.
  • Conmutadores (Switches): Puentes con múltiples puertos que enlazan datos de forma eficaz, comprobando errores antes de reenviarlos.
  • Puertas de Enlace (Gateways): Permiten el enlace de redes con diferentes protocolos y arquitecturas, convirtiendo paquetes de datos a un formato común.
  • Routers (Enrutadores): Enlazan e interconectan segmentos de red o redes enteras, dirigiendo los paquetes de datos por la ruta más eficiente.

La interconexión de redes tiene aplicaciones vastas, desde conectar redes heterogéneas hasta compartir recursos y superar barreras geográficas, siendo crucial para el funcionamiento de centros de datos y la infraestructura global de Internet.

Conclusión

La creación de múltiples puntos de red a partir de uno solo, ya sea para conexiones de datos cableadas o para la distribución de iluminación, se basa en la planificación cuidadosa, la elección de los componentes adecuados y la comprensión de los principios de estandarización y conectividad. Desde el cableado Cat6 y los estándares T568 hasta la expansión de puntos de red con switches y la interconexión global de redes, cada paso contribuye a una infraestructura digital más robusta, eficiente y accesible. Dominar estos conceptos no solo optimiza el rendimiento actual, sino que también sienta las bases para futuras expansiones y adaptaciones tecnológicas.
