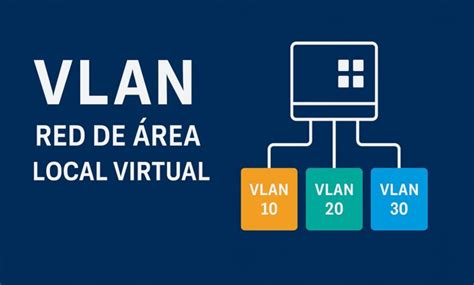

Las Redes de Área Local Virtual (VLAN) representan una tecnología fundamental en la arquitectura de redes modernas, permitiendo la creación de segmentos lógicos de red independientes dentro de una infraestructura física compartida. Esta segmentación no solo optimiza el rendimiento y la seguridad, sino que también simplifica la administración de redes complejas. Comprender las VLAN de nivel 2 por tipo de protocolo es crucial para diseñar y mantener redes eficientes y seguras.
Introducción a las VLAN: Principios y Beneficios

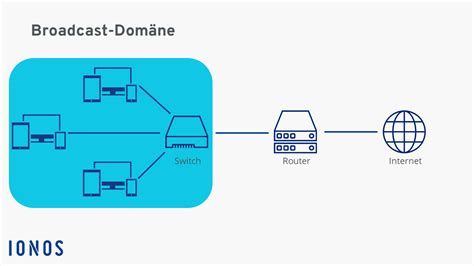

La división de grandes dominios de difusión en unidades más pequeñas es una estrategia clave para mejorar el rendimiento de la red. Mientras que los routers bloquean inherentemente el tráfico de difusión, su número limitado de interfaces LAN restringe esta capacidad. Las VLAN, configuradas en switches de Capa 2, emulan la segmentación de Capa 3, reduciendo el tamaño de los dominios de difusión y mejorando la eficiencia.

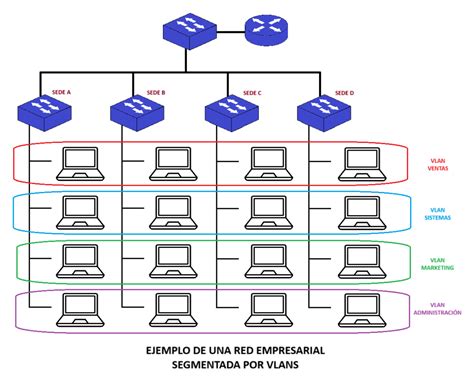

Una red de área local virtual (VLAN) permite agrupar dispositivos de manera lógica, independientemente de su ubicación física. Los dispositivos dentro de una VLAN se comunican como si estuvieran conectados al mismo cable, formando su propia red independiente aunque compartan la misma infraestructura física. Cada VLAN se considera una red lógica distinta, y el tráfico destinado a estaciones fuera de su VLAN debe ser enrutado por un dispositivo de Capa 3.
Puntos Clave de las VLAN
Si bien es posible tener múltiples subredes IP sin VLANs, los dispositivos permanecerán en el mismo dominio de difusión de Capa 2. Esto significa que todas las difusiones de Capa 2, como las solicitudes ARP, serán recibidas por todos los dispositivos de la red conmutada, incluso aquellos que no deberían recibirlas. Una VLAN, en cambio, crea un dominio de difusión lógico que puede abarcar varios segmentos LAN físicos, mejorando el rendimiento al dividir grandes dominios de difusión en otros más pequeños. Las tramas de difusión de una VLAN son recibidas únicamente por los dispositivos dentro de esa misma VLAN.
Las VLAN también habilitan la implementación de políticas de acceso y seguridad basadas en grupos específicos de usuarios. Cada puerto de switch puede ser asignado a una sola VLAN, facilitando la gestión y la identificación de la función de cada segmento de red mediante nombres descriptivos.
Beneficios Intrínsecos de las Redes VLAN
La adopción de redes VLAN aporta una serie de ventajas significativas que impactan positivamente en el diseño, la gestión y la eficiencia de las redes empresariales:
Seguridad Mejorada
Las VLAN permiten aislar grupos con datos sensibles del resto de la red, mitigando significativamente el riesgo de violaciones de información confidencial. Por ejemplo, se puede segmentar el tráfico de los docentes en una VLAN separada de la de los estudiantes y los invitados.
Reducción de Costos
La optimización del uso de los enlaces y el ancho de banda existentes, junto con la menor necesidad de costosas actualizaciones de hardware, se traducen en ahorros económicos considerables.
Rendimiento Superior
Al dividir las redes planas de Capa 2 en grupos de trabajo lógicos (dominios de difusión), se minimiza el tráfico innecesario, lo que resulta en una mejora notable del rendimiento general de la red.
Disminución del Tamaño de los Dominios de Difusión
La segmentación de la red en VLANs reduce la cantidad de dispositivos dentro de cada dominio de difusión. En una red con varias VLANs, el tráfico de difusión se limita a los miembros de esa VLAN específica, en lugar de propagarse a toda la red.
Mayor Eficiencia del Personal de TI
Las VLAN simplifican la administración de la red al agrupar a usuarios con requerimientos similares. La asignación de nombres a las VLANs facilita la identificación de su función por parte del personal de TI.
Administración Simplificada de Aplicaciones y Proyectos
Las VLAN permiten agrupar dispositivos y usuarios según requisitos geográficos o comerciales específicos, facilitando la administración de proyectos o el soporte a aplicaciones especializadas.
Configuración Básica de VLAN en Switches Cisco
Tipos de VLAN: Una Clasificación Detallada
Existen diversas tipologías de VLAN, cada una diseñada para satisfacer necesidades específicas dentro de las redes modernas. Una clasificación común se basa en el tipo de tráfico que transportan:
VLAN de Datos
Configurada para transportar exclusivamente tráfico generado por usuarios finales. A menudo se les denomina VLAN de usuario y se utilizan para segmentar la red en grupos de usuarios o dispositivos. Es una práctica común separar el tráfico de voz y de administración de este tipo de VLAN.
VLAN Predeterminada
Tras el arranque inicial de un switch con su configuración por defecto, todos los puertos pertenecen a la VLAN predeterminada. En los switches Cisco, esta es la VLAN 1. Los puertos en la VLAN predeterminada forman parte del mismo dominio de difusión, permitiendo la comunicación entre dispositivos conectados a cualquier puerto. La VLAN 1 posee características de cualquier VLAN, pero no puede ser renombrada ni eliminada, y todo el tráfico de control de Capa 2 se asocia a ella por defecto.
VLAN Nativa
Asignada a un puerto troncal 802.1Q, la VLAN nativa es crucial para el transporte de tráfico de múltiples VLANs. Los puertos troncales permiten la transmisión de tráfico etiquetado (indicando la VLAN a la que pertenece) y tráfico no etiquetado. El tráfico no etiquetado se coloca en la VLAN nativa. La especificación IEEE 802.1Q la define para mantener la compatibilidad con versiones anteriores y actúa como un identificador común entre extremos de un enlace troncal. Se recomienda configurar la VLAN nativa como una VLAN no utilizada y separada de la VLAN 1 y otras VLANs activas.
VLAN de Administración
Cualquier VLAN configurada para acceder a las capacidades de administración de un switch. Por defecto, la VLAN 1 cumple esta función, pero no es una elección segura debido a su configuración de fábrica. Para establecer una VLAN de administración, se asigna una dirección IP y máscara de subred a su Interfaz Virtual de Switch (SVI), permitiendo la gestión remota vía HTTP, Telnet, SSH o SNMP. En versiones más recientes de Cisco IOS, es posible tener múltiples SVIs activas, pero esto incrementa la exposición a ataques.
VLAN de Voz

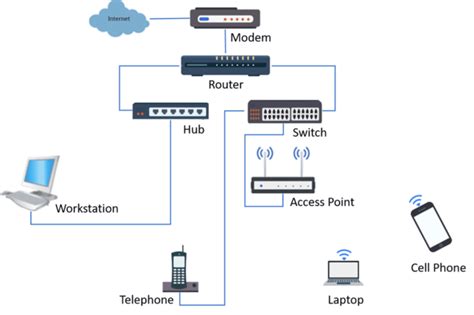

Diseñada específicamente para soportar tecnología de Voz sobre IP (VoIP). El tráfico de VoIP requiere garantías de ancho de banda, prioridad de transmisión sobre otros tipos de tráfico, capacidad de enrutamiento en áreas congestionadas y una latencia mínima. Para cumplir estos requisitos, la red completa debe ser diseñada para soportar VoIP. Una VLAN de voz separada, como la VLAN 150, puede ser configurada para este propósito, permitiendo que un teléfono IP conectado a un switch y luego a una computadora (en otra VLAN, como la de datos de estudiantes) priorice el tráfico de voz.
VLAN en Entornos Conmutados Múltiples
La verdadera potencia de las VLAN se manifiesta en entornos donde múltiples switches interactúan. Los enlaces troncales y el etiquetado de tramas son esenciales para la comunicación entre estos dispositivos.
Enlaces Troncales de VLAN (VLAN Trunking)

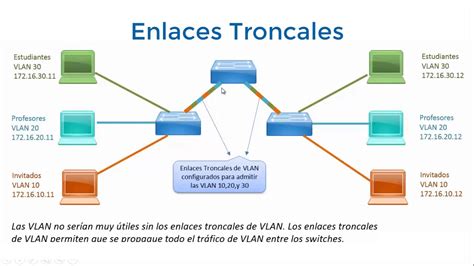

Un enlace troncal es una conexión punto a punto entre dos dispositivos de red que transporta tráfico de más de una VLAN. Permite que las VLANs se extiendan por toda la red, facilitando la comunicación entre dispositivos en la misma VLAN pero conectados a switches diferentes, sin necesidad de un router. Cisco soporta el estándar IEEE 802.1Q para enlaces troncales en interfaces Fast Ethernet, Gigabit Ethernet y 10-Gigabit Ethernet. Un enlace troncal no pertenece a una VLAN específica, sino que actúa como un conducto para múltiples VLANs.
Etiquetado de Tramas Ethernet para Identificación de VLAN
Los switches de Capa 2 utilizan la información del encabezado de la trama Ethernet para reenviar paquetes. Dado que las tramas Ethernet estándar carecen de información sobre la VLAN, es necesario agregarla cuando las tramas viajan por un enlace troncal. Este proceso, conocido como etiquetado, se realiza mediante el encabezado IEEE 802.1Q. Este encabezado de 4 bytes insertado en la trama original especifica la VLAN a la que pertenece.
Campos del Encabezado de Etiqueta VLAN (802.1Q)
- Tipo (TPID): Un valor de 2 bytes (0x8100 hexadecimal para Ethernet) que identifica la etiqueta como perteneciente a 802.1Q.
- Prioridad de Usuario: Un campo de 3 bits que soporta la implementación de calidad de servicio (QoS) y nivel de servicio.
- Identificador de Formato Canónico (CFI): Un bit que permite el transporte de tramas Token Ring a través de enlaces Ethernet (aunque en desuso).
- ID de VLAN (VID): Un número de identificación de VLAN de 12 bits que soporta hasta 4096 IDs de VLAN.
Una vez insertados estos campos, el switch recalcula la Secuencia de Verificación de Tramas (FCS) e la inserta en la trama.
VLAN Nativas y Etiquetado 802.1Q
La interacción entre la VLAN nativa y el etiquetado 802.1Q es un aspecto crítico de la configuración de enlaces troncales.
Tramas Etiquetadas en la VLAN Nativa
Algunos dispositivos pueden etiquetar el tráfico de la VLAN nativa. Sin embargo, el tráfico de control enviado por la VLAN nativa no debería ser etiquetado. Si un puerto troncal 802.1Q recibe una trama etiquetada con la misma ID de VLAN que la VLAN nativa, la descarta. Por lo tanto, se debe configurar los dispositivos para evitar el envío de tramas etiquetadas por la VLAN nativa.
Tramas Sin Etiquetar en la VLAN Nativa
Cuando un puerto troncal recibe tramas sin etiquetar (una situación inusual en redes bien diseñadas), las reenvía a la VLAN nativa. Si no hay dispositivos asociados a la VLAN nativa, esta trama puede ser descartada o manejada de manera específica, dependiendo de la configuración.
Protocolo de Troncalización de VLAN (VTP)
El VLAN Trunking Protocol (VTP) es un protocolo de mensajes de Capa 2 utilizado en equipos Cisco para configurar y administrar VLANs de manera centralizada. Simplifica la administración en un dominio de VLANs al permitir la creación, eliminación y renombramiento de VLANs sin necesidad de configurar cada switch individualmente.
Modos de Operación de VTP
- Servidor: El modo por defecto. Los servidores VTP pueden crear, eliminar y modificar VLANs. Anuncian su configuración al resto de switches del dominio VTP y sincronizan la información recibida. Debe haber al menos un servidor en el dominio.
- Cliente: Los clientes VTP solo sincronizan la información de VLANs basándose en los mensajes recibidos de los servidores. No pueden crear, eliminar o modificar VLANs que afecten a otros switches; la configuración VLAN solo se puede modificar localmente. La información de VLAN se almacena temporalmente mientras el switch está activo.
- Transparente: Los dispositivos en modo transparente no aplican las configuraciones VLAN que reciben ni envían las suyas. Sin embargo, si usan VTP versión 2, reenviarán las publicaciones VTP recibidas a otros dispositivos conectados.
Funcionamiento y Consideraciones de VTP
Los cambios en la configuración de VLANs se distribuyen a través de enlaces troncales (VLAN 1 por defecto) entre los dispositivos VTP, minimizando inconsistencias. Para que dos equipos compartan información VTP, deben pertenecer al mismo dominio. La sincronización se basa en un número de revisión: si la actualización recibida tiene un número de revisión superior al actual, se aplica; de lo contrario, se ignora.
Al añadir nuevos dispositivos a un dominio VTP, se deben resetear los números de revisión del dominio para evitar conflictos. Se recomienda precaución durante cambios de topología y asegurarse de que los switches nuevos tengan números de revisión inferiores a los de la red existente.
VTP solo admite VLANs de rango normal (IDs de 1 a 1005). Las VLANs de rango extendido (IDs mayores a 1005) no son soportadas. VTP almacena la configuración de VLANs en la base de datos vlan.dat.
Autenticación y Encapsulación VTP
VTP puede operar sin autenticación, lo que lo hace vulnerable a ataques que falsifiquen paquetes VTP. Se recomienda establecer una contraseña para el dominio VTP y utilizar la función hash MD5 para autenticar los paquetes. Los paquetes VTP pueden ser encapsulados en tramas Inter-Switch Link (ISL) o IEEE 802.1Q (dot1q).
Número de Configuración de Revisión
Este número de 32 bits indica el nivel de revisión del paquete VTP. Cada nodo VTP rastrea su número de revisión y lo compara con el recibido. Cuando hay un cambio en la configuración VLAN, el número de revisión se incrementa. Para resetearlo, se puede cambiar el nombre del dominio VTP y luego restablecerlo. Los switches comparan el nombre de dominio y el número de revisión para determinar si la información recibida es más reciente.
Poda VTP (VTP Pruning)
Cuando la poda VTP está habilitada en un servidor VTP, se aplica a todo el dominio.
VLANs de Nivel 2 por Tipo de Protocolo
La segmentación de redes por tipo de protocolo se refiere a la clasificación de tramas basada en la información contenida en sus encabezados de Capa 2 o Capa 3. Esto permite un control más granular sobre el tráfico y la aplicación de políticas de seguridad y rendimiento.
VLAN por Tipo de Protocolo
Esta clasificación agrupa dispositivos o tráfico según el protocolo de red que utilizan. Por ejemplo, se podrían crear VLANs dedicadas para diferentes protocolos como IPv6, AppleTalk o IPX. Si bien el estándar 802.1Q se centra en la identificación de VLANs a través de etiquetas en la trama Ethernet (Capa 2), la lógica de segmentación puede extenderse a capas superiores.
- VLAN 2: Podría ser asignada para tráfico de protocolo IPv6.
- VLAN 3: Podría destinarse a tráfico AppleTalk.
- VLAN 4: Podría ser configurada para tráfico IPX.
Esta aproximación permite aislar protocolos específicos, lo cual puede ser útil en entornos que aún soportan tecnologías heredadas o para mejorar la seguridad al limitar la exposición de ciertos protocolos.
VLAN por Dirección MAC
En este método, los puertos de switch se asignan a una VLAN basándose en la dirección MAC del dispositivo conectado. Cada dirección MAC se asocia con una VLAN específica. Esta flexibilidad permite que los dispositivos mantengan su asignación de VLAN independientemente del puerto físico al que se conecten. Sin embargo, la gestión de un gran número de direcciones MAC puede volverse compleja.
VLAN por Dirección de Subred (Subred Virtual)
Esta metodología asocia las VLANs con direcciones de subred IP. Cada VLAN se mapea a una subred IP específica. Esto significa que todos los dispositivos dentro de una VLAN comparten la misma subred IP. El enrutamiento entre estas VLANs se realiza mediante un dispositivo de Capa 3. Esta es una de las formas más comunes y efectivas de segmentación, ya que se alinea directamente con la estructura de direccionamiento IP de la red.
VLAN de Niveles Superiores
Aunque las VLAN son intrínsecamente una tecnología de Capa 2, la segmentación puede extenderse a capas superiores, como la aplicación. Se podrían crear VLANs para tipos específicos de tráfico de aplicación, como FTP, flujos multimedia o correo electrónico. Esto permitiría aplicar políticas de QoS o seguridad diferenciadas según la aplicación, optimizando el rendimiento y la gestión del ancho de banda.
Desventajas y Limitaciones de las VLAN
A pesar de sus numerosas ventajas, las VLAN también presentan desafíos que deben ser considerados:
Administración Compleja
La gestión de un gran número de VLANs puede volverse tan o más compleja que la de redes LAN tradicionales, requiriendo una planificación cuidadosa y herramientas de gestión robustas.
Equipos y Software Específicos
La implementación de redes VLAN requiere hardware de red (switches gestionables) y, en ocasiones, software que soporte estas funcionalidades. La inversión inicial en equipos compatibles puede ser significativa.
Congestión Potencial
Si las VLANs no se configuran correctamente, o si el diseño de la red no tiene en cuenta los flujos de tráfico, puede producirse congestión, especialmente en enlaces troncales saturados.
Riesgos de Seguridad
Si bien las VLAN mejoran la seguridad, una configuración incorrecta puede crear vulnerabilidades. Un virus que infecte un dispositivo en una VLAN podría propagarse a otras si las reglas de firewall o enrutamiento son demasiado permisivas. La presunción de confianza dentro de la red (incluso dentro de una VLAN) puede ser un punto de fallo.
Mayor Riesgo de Errores de Configuración
La complejidad de configurar múltiples VLANs, enlaces troncales y políticas de enrutamiento incrementa la probabilidad de cometer errores que pueden derivar en problemas de seguridad o rendimiento.
La Importancia de la Segmentación de Red
La segmentación de red, ya sea a través de VLANs u otras tecnologías, es una estrategia crucial para mejorar la supervisión, optimización y rendimiento de la red, además de simplificar la localización de problemas y fortalecer la seguridad.
Estrategia Zero Trust y Segmentación
En el contexto de la estrategia "Zero Trust" (confianza cero), donde no se confía en ningún usuario o dispositivo por defecto, la segmentación de red se convierte en una herramienta defensiva esencial. Permite crear barreras y controles de acceso granulares para mitigar amenazas internas y externas.
Micro-segmentación
La micro-segmentación va un paso más allá, dividiendo la red en segmentos aún más pequeños para mejorar el rendimiento y la seguridad. Controla el tráfico en todas las partes de la red, permitiendo detenerlo o limitarlo según el tipo de tráfico, origen, destino y otras políticas.
Tecnologías de Segmentación
Las tecnologías tradicionales de segmentación incluyen configuraciones de firewall, Listas de Control de Acceso (ACLs) y, por supuesto, las VLANs. Las tecnologías definidas por software (SDN) simplifican aún más la segmentación mediante el agrupamiento y etiquetado de tráfico, forzando la aplicación de políticas directamente en los dispositivos de red.
VLAN como Medida de Seguridad
La segmentación por VLAN es una medida de seguridad en sí misma, ya que crea dominios de broadcast aislados. Sin embargo, para una seguridad robusta, se deben implementar medidas adicionales como políticas de asignación de puertos, contraseñas fuertes, métodos de autenticación y autorización sólidos, y encriptación de datos.
Conclusión Parcial
Las VLANs de nivel 2 por tipo de protocolo ofrecen una solución poderosa para segmentar redes, mejorar el rendimiento y fortalecer la seguridad. Al comprender los diferentes tipos de VLAN, los mecanismos de enlace troncal y etiquetado, y las consideraciones de protocolos como VTP, los administradores de red pueden diseñar arquitecturas robustas y eficientes que se adapten a las necesidades cambiantes de las organizaciones modernas. La planificación cuidadosa y la implementación rigurosa son clave para aprovechar al máximo los beneficios que ofrece esta tecnología.
