La calidad de las conexiones en una red de fibra óptica es fundamental para garantizar un rendimiento óptimo y fiable. Uno de los parámetros más críticos a considerar en este aspecto es la atenuación en los puntos de empalme. Un empalme bien ejecutado no solo minimiza la pérdida de señal, sino que también contribuye a la longevidad y eficiencia general del sistema de fibra óptica.
La Importancia de la Atenuación en los Empalmes
La atenuación se refiere a la pérdida de potencia de la señal óptica a medida que viaja a través de un medio, como un cable de fibra óptica o un empalme. En el contexto de los empalmes, la atenuación representa la pérdida de señal que ocurre en el punto donde dos fibras ópticas se unen. Esta pérdida puede deberse a varios factores, como desalineaciones, ángulos, imperfecciones en las superficies de corte y la calidad intrínseca de las fibras.
Una atenuación excesiva en los empalmes puede tener consecuencias significativas para la red. Puede resultar en una disminución de la potencia de la señal recibida, lo que a su vez puede afectar negativamente la tasa de error de bit (BER), limitar la distancia de transmisión y, en casos extremos, provocar fallos en la comunicación. Por lo tanto, comprender y controlar los valores de atenuación en los empalmes es un aspecto crucial para cualquier profesional de las telecomunicaciones o de la instalación de redes de fibra óptica.
Valores de Atenuación Ideales y Factores a Considerar
Para que un empalme se considere de buena calidad, la atenuación resultante debe ser lo más baja posible. Como regla general, un buen empalme debe tener una atenuación de menos de 0.3 dB en toda la distancia. Este valor es una referencia estándar en la industria y representa un nivel de pérdida aceptable para la mayoría de las aplicaciones. Sin embargo, es importante destacar que este es un valor objetivo, y la consecución de este resultado depende de una serie de factores interrelacionados.
Factores que Influyen en la Atenuación del Empalme:
Muchos factores deben ser observados y considerados para lograr empalmes de baja atenuación. Estos se pueden agrupar en varias categorías:
1. Calidad de las Fibras Ópticas:
- Tipo de Fibra: Las diferentes fibras ópticas (monomodo y multimodo) tienen distintas características de propagación de la luz. Los empalmes entre fibras del mismo tipo y con especificaciones compatibles son esenciales. Mezclar tipos de fibra o usar fibras con diferentes diámetros de núcleo puede introducir pérdidas significativas.
- Calidad del Núcleo y el Revestimiento: Imperfecciones en el núcleo o el revestimiento de la fibra, como inclusiones, burbujas o variaciones en el índice de refracción, pueden causar dispersión y atenuación de la luz en el punto de empalme.
- Estado de los Extremos de la Fibra: La calidad del corte de los extremos de la fibra es uno de los factores más críticos. Un corte limpio y perpendicular, sin grietas, astillas o irregularidades, es fundamental para minimizar la atenuación. Se requieren herramientas de corte especializadas (cleavers) y técnicas adecuadas.
2. Proceso de Empalme:

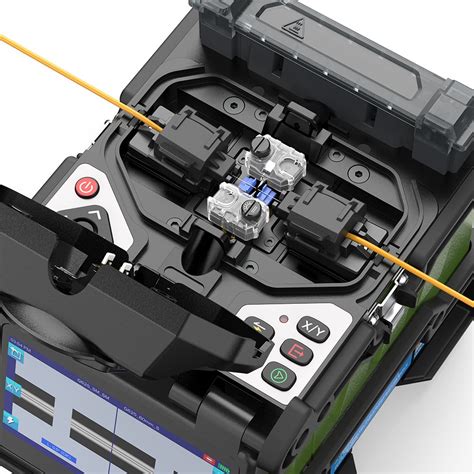

Empalme por Fusión: Este es el método más común y eficiente. Implica calentar los extremos de las fibras hasta que se funden, creando una unión continua. La precisión de la máquina de empalme por fusión es crucial. Los factores que influyen incluyen:
- Alineación de las Fibras: Las máquinas de empalme modernas utilizan sistemas de visión para alinear con precisión los núcleos de las fibras. Una desalineación, ya sea axial (desplazamiento lateral), angular (inclinación) o de altura (diferencia en el eje central), aumentará la atenuación.
- Limpieza de las Fibras: Cualquier residuo, polvo o grasa en los extremos de las fibras antes del empalme puede contaminar la fusión y crear puntos de reflexión o dispersión, aumentando la atenuación.
- Ajuste de la Máquina de Empalme: La configuración de la máquina, como la intensidad y duración del arco de fusión, debe ajustarse según el tipo y las condiciones de las fibras.
- Protección del Empalme: Después de la fusión, el punto de empalme debe protegerse adecuadamente para evitar tensiones mecánicas o contaminación que puedan degradar la conexión con el tiempo.
Empalme Mecánico: Este método utiliza conectores mecánicos para unir las fibras sin fusión. Aunque son más rápidos y no requieren equipos especializados de fusión, generalmente resultan en una atenuación ligeramente mayor en comparación con los empalmes por fusión. La precisión en la colocación de la fibra dentro del conector y la calidad del material del conector son determinantes.
3. Entorno de Trabajo:
- Condiciones Ambientales: La temperatura, la humedad y la presencia de polvo o suciedad en el lugar de trabajo pueden afectar la calidad del empalme. Un entorno limpio y controlado es ideal.
- Estabilidad del Cable: Si el cable de fibra óptica está sometido a vibraciones o movimientos constantes, esto puede ejercer tensión sobre el punto de empalme y aumentar la atenuación a lo largo del tiempo.
4. Herramientas y Equipos:
- Calidad de las Herramientas de Corte (Cleavers): Una cuchilla de corte desafilada o mal calibrada producirá un corte defectuoso en la fibra, lo que inevitablemente llevará a una alta atenuación.
- Calibración de la Máquina de Empalme: Las máquinas de empalme por fusión requieren calibración periódica para asegurar que el arco de fusión y los sistemas de alineación funcionen de manera óptima.
- Equipo de Medición (OTDR): Si bien no afecta directamente la atenuación del empalme, un reflectómetro óptico en el dominio del tiempo (OTDR) es esencial para medir la atenuación de los empalmes y verificar la calidad del trabajo realizado.
Medición de la Atenuación
La medición precisa de la atenuación en los empalmes es un paso crucial en el proceso de instalación y mantenimiento de redes de fibra óptica. El método más común y efectivo para medir la atenuación de un empalme individual, así como la pérdida total en un tramo de cable, es mediante el uso de un OTDR (Optical Time Domain Reflectometer).
El OTDR inyecta pulsos de luz en la fibra y mide la luz retrodispersada y reflejada. Al analizar el patrón de retrodispersión, el OTDR puede determinar la ubicación y la magnitud de las pérdidas, incluyendo las causadas por empalmes, conectores y roturas de fibra.
Para obtener mediciones fiables, es importante seguir buenas prácticas al usar un OTDR:
- Uso de un Cable de Lanzamiento (Launch Cable): Un cable de lanzamiento de longitud adecuada (típicamente 100 metros o más) se conecta entre el OTDR y el cable bajo prueba. Esto permite que el OTDR se estabilice y que las pérdidas asociadas con el primer conector del sistema se midan correctamente, además de aislar la medición del primer empalme o conector del cable bajo prueba.
- Uso de un Cable de Recepción (Receive Cable): Similar al cable de lanzamiento, un cable de recepción puede usarse al final del tramo para mejorar la medición de eventos finales y asegurar que la pérdida total se capture con precisión.
- Configuración Adecuada de los Parámetros del OTDR: Es fundamental configurar correctamente el índice de refracción de la fibra, la duración del pulso, el tiempo de promediado y el rango de medición en el OTDR para obtener resultados precisos.
- Realización de Mediciones Bidireccionales: Para minimizar el impacto de la variabilidad de las mediciones debido a la dirección de la luz, se recomienda realizar mediciones en ambas direcciones (de principio a fin y de fin a principio) y promediar los resultados.
Además del OTDR, se pueden utilizar medidores de potencia óptica y fuentes de luz para medir la pérdida total de un enlace, aunque estos métodos no permiten identificar la ubicación exacta de las pérdidas individuales como lo hace el OTDR.
Configuración de un OTDR: Tiempo, distancia y ancho de pulso.
La Contribución de FOC (Fiber Optic Center)
En el ámbito de la fibra óptica, la experiencia y el conocimiento técnico son primordiales. Organizaciones como Fiber Optic Center (FOC) juegan un papel vital en la difusión de información y mejores prácticas para la industria. Su equipo de expertos técnicos y estrategas de marketing, con décadas de experiencia en el campo, contribuye a la cobertura de las industrias de fibra, cable y especialidad a través de noticias, alertas, informes e información general de medios.
FOC se dedica a proporcionar recursos valiosos a la comunidad de la fibra óptica. Esto incluye la publicación de preguntas frecuentes y respuestas detalladas sobre temas técnicos, como los valores de atenuación en los empalmes. Al publicar estas consultas y sus respuestas en plataformas como focenter.com, permiten que todos los interesados accedan a esta información, permaneciendo en el anonimato. Esta iniciativa fomenta un entorno de aprendizaje continuo y colaboración dentro de la industria.
Además, FOC ofrece la posibilidad de buscar preguntas y respuestas existentes en su contenido, facilitando el acceso a información relevante para resolver dudas específicas. Para aquellos que buscan profundizar en temas relacionados con la fibra óptica, el "Centro de Fibra Óptica" de FOC es un recurso de consulta indispensable. La suscripción a su boletín informativo es una excelente manera de mantenerse al día con las últimas noticias de Fiber Optic Center, incluyendo artículos técnicos, eventos de la comunidad, anuncios de productos y mucho más.
Implicaciones a Largo Plazo de Empalmes de Alta Atenuación
Si bien un valor de atenuación de 0.3 dB por empalme puede parecer pequeño, las implicaciones de exceder este umbral pueden ser significativas, especialmente en redes extensas con múltiples empalmes.

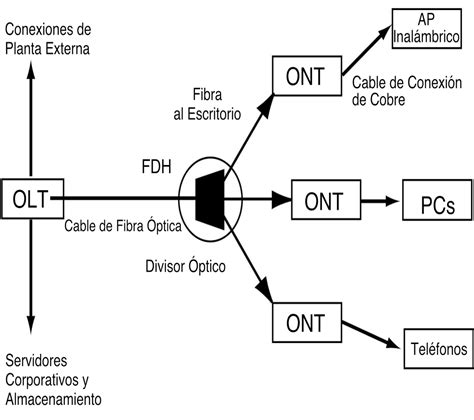

- Reducción del Presupuesto Óptico: Cada empalme añade pérdida a la señal. En una red larga, la suma de las pérdidas de múltiples empalmes puede consumir rápidamente el presupuesto óptico disponible, limitando la distancia de transmisión o la capacidad de utilizar componentes de mayor pérdida (como divisores en redes PON).
- Aumento de la Tasa de Error de Bit (BER): Una señal de baja potencia es más susceptible a la interferencia y al ruido, lo que aumenta la probabilidad de errores en la transmisión de datos. Una alta BER puede degradar el rendimiento de la red y requerir retransmisiones, afectando la latencia y el ancho de banda efectivo.
- Dificultad en el Diagnóstico y Mantenimiento: Empalmes con alta atenuación o que presentan pérdidas variables pueden ser difíciles de diagnosticar. Pueden aparecer como fallos intermitentes o ser confundidos con otros problemas de la red, complicando los esfuerzos de mantenimiento y reparación.
- Impacto en Aplicaciones Sensibles: Ciertas aplicaciones, como la televisión por cable (CATV) o las redes de alta velocidad, son particularmente sensibles a la pérdida de señal. Empalmes de alta atenuación pueden impedir el funcionamiento correcto de estas aplicaciones.
- Degradación con el Tiempo: Algunos tipos de empalmes o conexiones de baja calidad pueden degradarse con el tiempo debido a factores ambientales o estrés mecánico, lo que lleva a un aumento gradual de la atenuación y a fallos prematuros.
Por estas razones, la inversión en capacitación, herramientas de calidad y procedimientos rigurosos para la realización de empalmes de fibra óptica no es solo una buena práctica, sino una necesidad para garantizar la fiabilidad y el rendimiento a largo plazo de cualquier red de comunicaciones. La atención a los detalles, desde la preparación de la fibra hasta la ejecución y verificación del empalme, es fundamental para alcanzar y mantener los valores de atenuación deseados.
