En el vasto y a menudo complejo mundo de las comunicaciones por radio, comprender las diferencias entre las bandas de frecuencia VHF (Very High Frequency) y UHF (Ultra High Frequency) es fundamental para elegir la herramienta adecuada para cada necesidad. Estas bandas, gestionadas por autoridades gubernamentales, no son bienes adquiribles, sino porciones del espectro radioeléctrico que, una vez obtenida la licencia correspondiente, su uso suele ser gratuito, siempre y cuando se respeten las regulaciones establecidas. El costo de obtener dicha licencia varía según el país, pero el acceso a las frecuencias en sí es un derecho regulado.
Comprendiendo el Espectro Radioeléctrico: VHF vs. UHF
La elección entre una frecuencia VHF o UHF depende intrínsecamente de la aplicación prevista. La banda VHF, que abarca de 30 a 300 MHz, es principalmente para uso en exteriores, donde el terreno está libre de obstrucciones. Las frecuencias VHF viajan aún más lejos si no son interrumpidas por barreras físicas. Por lo tanto, la banda VHF es ideal para situaciones al aire libre en espacios abiertos, como un campo o, de manera crucial, en el mar. El texto de referencia especifica que la banda VHF marina, de particular interés para la navegación, se encuentra entre 156 y 162 MHz, dividida en canales específicos. Cada canal corresponde a una frecuencia determinada, con canales dúplex que utilizan frecuencias distintas para transmisión y recepción. Más allá de los canales de voz, existen canales dedicados a transmisiones digitales, como el canal 70 para DSC (Digital Selective Calling).
Por otro lado, la banda UHF, que puede variar desde bandas bajas (378-512 MHz) hasta bandas altas (764-870 MHz), ofrece una mejor señal para la comunicación en interiores o en entornos urbanos con muchas obstrucciones. Las ondas de radio UHF son más cortas, lo que permite el uso de antenas más pequeñas y discretas. Esta característica hace que las radios UHF sean una opción popular para uso en interiores, como edificios, almacenes, hospitales, casinos y sitios de construcción, donde la comunicación a través de paredes y otras estructuras es esencial. Los funcionarios de seguridad pública, como la policía y los bomberos, a menudo utilizan radios UHF. Además, las frecuencias UHF se emplean comúnmente para fines como teléfonos inalámbricos y televisores. Una ventaja significativa de usar UHF es que es menos probable que sea interferido por otras radios de dos vías, lo que garantiza comunicaciones más claras y fiables en entornos concurridos.
Aplicaciones Prácticas y Consideraciones Técnicas
La diferencia fundamental entre UHF y VHF radica en su alcance y propagación. Las radios UHF, con sus ondas más pequeñas, generalmente tienen un rango más amplio en entornos interiores y urbanos, atravesando mejor los obstáculos. Sin embargo, las radios VHF, a pesar de que su alcance se reduce por la degradación de la señal con barreras como árboles o colinas, son preferibles para comunicaciones en exteriores y de larga distancia cuando no hay obstrucciones significativas.
La longitud de la antena es un factor determinante en el rango de una radio de dos vías. Las longitudes de onda de UHF son cortas, resultando en antenas pequeñas. En contraste, las antenas VHF requieren ser ligeramente más grandes para optimizar su rango. La ganancia de una antena, que generalmente aumenta con su longitud, es crucial. Sin embargo, una antena con demasiada ganancia puede dirigir la señal de forma no deseada, especialmente en embarcaciones con escora, dirigiendo la señal hacia el mar o el espacio en lugar de hacia el horizonte. Por ello, en veleros, se suelen preferir antenas con una ganancia moderada (3 a 6 dB) para aprovechar la altura del mástil sin comprometer la dirección de la señal.
La atenuación en el cable coaxial, que transporta la señal de radiofrecuencia desde el transceptor a la antena, es otra consideración técnica importante. Cables coaxiales de baja calidad o instalaciones inadecuadas pueden generar pérdidas significativas, afectando el rendimiento, especialmente en transmisiones de baja potencia como las utilizadas en AIS (Sistema de Identificación Automática) o en comunicaciones de puente a puente (1 vatio). La elección de un cable coaxial de buena calidad, la correcta instalación de los conectores y la protección contra la humedad y la salinidad son vitales para garantizar la eficiencia del sistema. Los conectores PL 259 son comunes, pero se recomienda utilizar unos de alta calidad y adecuados al tipo de cable.
La relación de ondas estacionarias (ROS) es una medida de la eficiencia de la antena. Un ROS bajo (idealmente 1:1.2 o inferior) indica que la antena está bien adaptada a la frecuencia de operación y que la mayor parte de la energía se irradia. Medir el ROS al inicio de la temporada puede ayudar a identificar problemas de instalación o de la antena.
En el ámbito marítimo, la banda VHF es indispensable. La comunicación en barcos es fundamental para la seguridad y la coordinación. El canal 16 (156.8 MHz) es el canal de emergencia internacional, utilizado para llamadas de socorro y para establecer un breve enlace antes de migrar a otro canal para continuar el diálogo. En Chile, los canales 72 (156.625 MHz) y 77 (156.875 MHz) se utilizan para comunicación entre embarcaciones, mientras que el canal 10 (156.5 MHz) suele emplearse para avisos. El canal 14 puede usarse para difundir informes meteorológicos.
RADIO VHF ¿CÓMO FUNCIONA Y PARA QUÉ SIRVE CADA BOTÓN Y CANAL?
Regulaciones y Licencias
El uso de las frecuencias de radio, incluyendo las bandas VHF y UHF, está regulado por las autoridades gubernamentales. En Alemania, por ejemplo, la Agencia Federal de Redes (Bundesnetzagentur) cobra una tasa anual por el uso de la frecuencia y una tasa EMV (Compatibilidad Electromagnética) de aproximadamente 30 euros. También existen tarifas únicas para frecuencias de radio comercial. Para los radioaficionados, obtener una licencia generalmente implica aprobar un examen que certifica conocimientos técnicos y comprensión de las regulaciones.

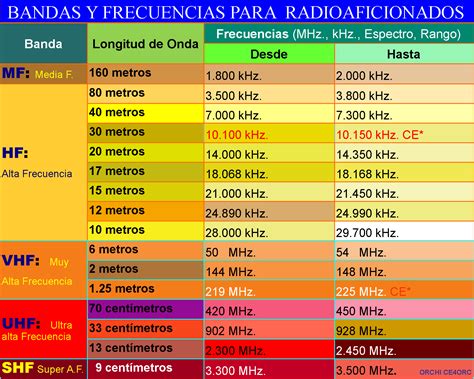

Las bandas de frecuencia están divididas en rangos específicos para diferentes usos y servicios, con el objetivo de evitar interferencias y asegurar un uso eficiente del espectro. La clasificación de estas bandas se basa en la frecuencia o en la longitud de onda. Existen diferentes regiones geográficas (Región 1: Europa, África, Medio Oriente, Mongolia y ex-URSS; Región 2: América) con asignaciones de frecuencias similares dentro de cada región.
En cuanto a la potencia de transmisión, en el servicio de radioaficionados, los límites suelen ser de 4 vatios en AM y 12 vatios en SSB. Los equipos no deben superar estos límites. Para las radios portátiles de banda marina, la potencia se divide en baja (1 vatio), media (2.5 vatios) y alta (5 vatios). En situaciones donde la energía es limitada, como en kayaks o mochilas, se prefieren radios de baja potencia.
Consideraciones Adicionales y Mejores Prácticas
Para optimizar la comunicación, especialmente en entornos desafiantes, se deben considerar varios factores. Mantener el equipo vertical al suelo es importante para las radios de onda corta (SW), ya que sus señales viajan reflejándose en la ionosfera. Mejorar la antena por defecto por una de mayor ganancia puede aumentar la eficiencia de transmisión y recepción.
En situaciones de emergencia o en condiciones de baja visibilidad, buscar altura y entornos despejados es crucial para mejorar la transmisión y recepción, evitando la oposición de la onda por accidentes geográficos. La interferencia del cuerpo humano también puede afectar la señal, por lo que se recomienda no dar la espalda al interlocutor durante la comunicación. Llevar el equipo en la parte superior de la mochila durante una caminata puede ser beneficioso.
Las bajas temperaturas pueden afectar el rendimiento de las baterías. Es recomendable mantener las radios apagadas cuando no se estén utilizando activamente y preacordar horarios de contacto regulares. Antes de encender una radio expuesta a bajas temperaturas, es aconsejable temperarla para evitar un consumo excesivo de batería.
La comunicación en la banda VHF marina se puede realizar mediante métodos símplex y dúplex. El método símplex se utiliza para llamadas entre embarcaciones en la misma frecuencia, mientras que el dúplex emplea frecuencias distintas y puede requerir una estación repetidora. La DSC utiliza el método símplex pero permite el envío de mensajes digitales. Es importante conocer qué canales son símplex y cuáles dúplex, información que suele estar indicada en las radios.
La correcta instalación de la antena es un factor crítico para el rendimiento de la radio VHF. Una antena mal instalada o un cable coaxial de mala calidad pueden degradar significativamente la comunicación. La ubicación de la antena también es importante; cuanto mayor sea la altura, mejor será el alcance, siempre que no haya obstrucciones. Las conexiones de la antena deben inspeccionarse regularmente para detectar signos de corrosión o daño.
En resumen, la elección entre VHF y UHF, la correcta configuración del equipo, la calidad de los componentes como la antena y el cable coaxial, y el conocimiento de las regulaciones locales son elementos clave para una comunicación por radio efectiva y segura.
La Banda Marina VHF: Seguridad y Comunicación en el Agua
La banda marina VHF (156-174 MHz) es una herramienta de comunicación vital para cualquier embarcación. Proporciona comunicación fiable dentro de un alcance de aproximadamente 20-30 millas náuticas, dependiendo de la altura de la antena y del entorno. Saber cómo enviar una señal de socorro de forma rápida y eficaz, utilizando el Canal 16, es una habilidad esencial para la seguridad en el mar. Las radios VHF marinas modernas son robustas, a menudo sumergibles (IPX7) y algunas flotan, lo que las convierte en dispositivos de emergencia fiables.
La comunicación en la banda VHF marina se basa en el principio de "línea de visión". Esto significa que la señal de radio debe poder transmitirse entre el transmisor y el receptor sin obstrucciones. El alcance máximo de una señal de VHF se puede calcular sumando las alturas de las antenas de transmisión y recepción y considerando la curvatura de la Tierra.
Existen tres métodos principales de comunicación en la banda VHF marina:
- Símplex: La transmisión y recepción ocurren en la misma frecuencia. Se utiliza comúnmente para llamadas entre embarcaciones.
- Dúplex: La transmisión y recepción ocurren en frecuencias distintas, a menudo utilizando una estación repetidora.
- DSC (Digital Selective Calling): Permite el envío y recepción de mensajes digitales, incluyendo llamadas de socorro automatizadas. Utiliza el método símplex de VHF y está sujeto a las mismas restricciones de alcance, pero ofrece la ventaja de la comunicación digital.
Es crucial comprender la diferencia entre canales símplex y dúplex para evitar confusiones y asegurar una comunicación efectiva. Las radios modernas suelen tener indicadores visuales para señalar los canales dúplex. Además, las radios deben estar configuradas con los canales legales para el país de operación, ya que algunos canales pueden estar reservados para servicios específicos como la Guardia Costera o actividades comerciales.
La antena es un componente crítico de cualquier sistema VHF marino. Una antena mal instalada puede afectar drásticamente la calidad de la comunicación. La altura de la antena, la calidad del cable coaxial y la correcta conexión son factores determinantes para un rendimiento óptimo. La inspección regular de las conexiones de la antena es esencial para prevenir problemas causados por la humedad y la corrosión.
En resumen, la radio VHF marina es una herramienta indispensable para la seguridad y la comunicación en el agua. Su correcto uso, combinado con un conocimiento de las regulaciones y las mejores prácticas, garantiza una navegación más segura y una comunicación más efectiva.
