La antena Yagi, también conocida como antena Yagi-Uda, es un componente fundamental en el mundo de las comunicaciones inalámbricas, especialmente cuando se busca optimizar el alcance y la direccionalidad de las señales WiFi. Inventada en 1926 por Hidetsugu Yagi y Shintaro Uda en la Universidad Imperial de Tohoku, esta antena representa un avance significativo sobre las antenas convencionales, logrando un rendimiento excepcional a través de una estructura relativamente simple. Su diseño se basa en un elemento dipolo principal, complementado por elementos parásitos conocidos como "reflectores" y "directores", que trabajan en conjunto para enfocar la energía de radiofrecuencia en una dirección específica.
Originalmente concebida con el propósito de la transmisión inalámbrica de energía, la antena Yagi encontró una adopción más temprana y extendida en Europa y Norteamérica, donde rápidamente se integró en sistemas de difusión, antenas de televisión y otras aplicaciones comerciales. Su capacidad para mejorar la recepción y transmisión de señales la convirtió en una herramienta indispensable para extender el alcance de las comunicaciones.
Principios de Funcionamiento de la Antena Yagi

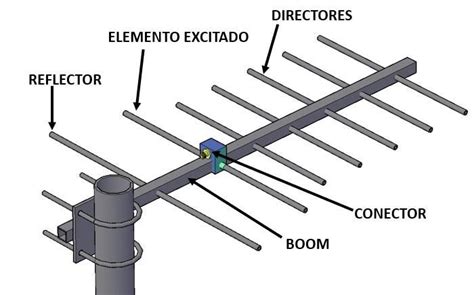

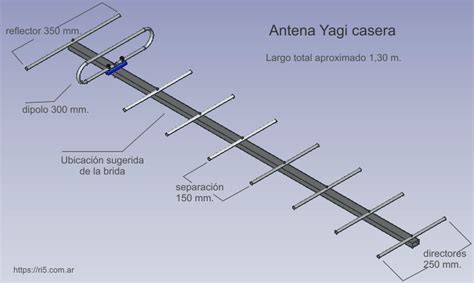

El funcionamiento de la antena Yagi se basa en la interacción electromagnética entre sus diversos elementos. El elemento central, conocido como "radiador" o "dipolo alimentado", es el único conectado directamente a la línea de transmisión. Este elemento, al ser excitado por la señal, irradia un campo electromagnético. Este campo, a su vez, induce corrientes en los elementos cercanos, denominados "elementos parásitos", que no están conectados eléctricamente.
Los elementos parásitos se dividen en dos categorías principales:
- Directores: Estos elementos se colocan delante del radiador, en la dirección deseada de la transmisión o recepción. Su longitud y espaciado están calculados para que la corriente inducida en ellos se encuentre en fase con la corriente del radiador, reforzando así la señal en esa dirección. Un director, cuando se ajusta adecuadamente su longitud para que la corriente inducida tenga un retardo de fase de aproximadamente 144° (considerando la distancia y longitud de onda), puede hacer que la corriente inducida sea mayor que la del elemento alimentado. El campo radiado hacia adelante se beneficia de esta corriente reforzada.
- Reflectores: Situados detrás del radiador, los reflectores están diseñados para reflejar la energía de radiofrecuencia hacia adelante. Actúan como un espejo, dirigiendo la señal que de otro modo se irradiaría hacia atrás, de vuelta hacia el frente. Esto aumenta significativamente la ganancia en la dirección deseada y reduce la radiación en la dirección opuesta. El reflector, típicamente un poco más largo que el radiador, ayuda a anular las señales que se emiten hacia atrás al estar desfasadas en 180 grados.
La interacción entre estos elementos crea un patrón de radiación altamente direccional. Cuantos más directores y reflectores se añaden, más estrecho se vuelve el haz de la antena y mayor es su ganancia en esa dirección específica. Sin embargo, esta directividad tiene un costo: la impedancia de la antena se modifica, y la parte resistiva de la misma disminuye. Esto significa que, con la misma corriente de alimentación, el campo radiado total puede ser menor, pero está mucho más concentrado.
El principio de reciprocidad es fundamental en el diseño de antenas, incluyendo la Yagi. Este principio establece que las propiedades de una antena, como su impedancia y ganancia, son las mismas tanto en modo de transmisión como de recepción. Esto permite diseñar una antena para una aplicación específica (transmisión o recepción) y confiar en que funcionará de manera igualmente efectiva en la otra.
El Alcance y la Ganancia en Antenas WiFi
En el contexto de las redes WiFi, el alcance de la señal es una preocupación primordial. La ganancia de una antena, medida en decibelios isotrópicos (dBi), es un indicador clave de su capacidad para concentrar la energía de radiofrecuencia en una dirección específica. Una antena con mayor ganancia no genera más energía, sino que redistribuye la existente, enfocándola en un haz más estrecho. Esto se traduce en una mayor intensidad de señal en la dirección apuntada, permitiendo alcanzar distancias mayores.
La relación entre ganancia y patrón de radiación es inversamente proporcional en términos de cobertura angular. A medida que aumenta la ganancia de una antena (y por lo tanto, su direccionalidad), el haz de radiación se vuelve más estrecho. Esto es ventajoso para enlaces punto a punto o para extender la cobertura en una dirección particular, pero puede ser menos ideal para cubrir áreas amplias y multidireccionales, como en interiores con múltiples niveles o dispositivos distribuidos.
La "regla de los 3 dB" y la "regla de los 10 dB" son útiles para comprender el impacto de los cambios en la ganancia. Cada incremento de 3 dB duplica la potencia de la señal, mientras que cada incremento de 10 dB la multiplica por diez. De manera inversa, cada disminución de 3 dB reduce la potencia a la mitad, y una disminución de 10 dB la reduce a una décima parte.
Es crucial considerar las pérdidas de señal que pueden ocurrir en el cable coaxial que conecta la antena al dispositivo (router, punto de acceso, etc.). Cables largos o de baja calidad pueden atenuar significativamente la señal, reduciendo el alcance efectivo a pesar de tener una antena de alta ganancia.
Antenas Yagi vs. Antenas Omnidireccionales

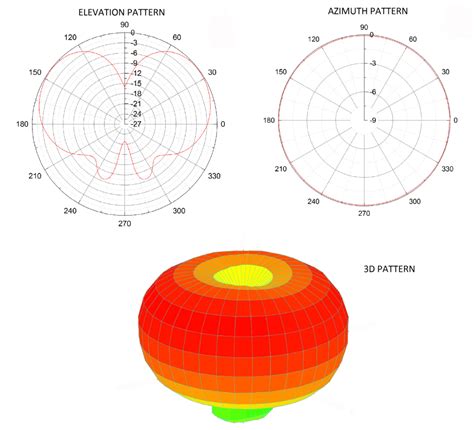

Las antenas omnidireccionales, como las antenas dipolo comunes, irradian la señal en todas las direcciones en un plano horizontal, creando un patrón de cobertura de 360 grados. Son ideales para escenarios donde los dispositivos de los usuarios se encuentran distribuidos aleatoriamente alrededor del punto de acceso. Sin embargo, su ganancia suele ser limitada, típicamente no superando los 12 dBi, y la señal se dispersa en todas direcciones, lo que puede llevar a una menor intensidad en puntos específicos.
En contraste, las antenas Yagi son intrínsecamente direccionales. Su diseño permite concentrar la energía de radiofrecuencia en un haz estrecho, logrando ganancias significativamente mayores, que pueden superar los 20 dBi o incluso más, dependiendo del número de elementos. Esta alta ganancia las hace perfectas para extender el alcance en una dirección específica, como para establecer enlaces punto a punto entre edificios distantes, conectar una casa de campo a la red principal, o dirigir la señal hacia un área de cobertura particular.
¿CÓMO FUNCIONA UNA ANTENA?
La elección entre una antena Yagi y una omnidireccional depende enteramente de la aplicación. Si se necesita cubrir una gran área con múltiples usuarios en diferentes direcciones, una antena omnidireccional (o un sistema de múltiples puntos de acceso con antenas omnidireccionales) podría ser más adecuada. Si, por el contrario, se busca maximizar el alcance hacia un punto específico o establecer un enlace de largo alcance con otro dispositivo, la antena Yagi es la opción superior.
Factores a Considerar al Elegir una Antena Yagi para WiFi
Al seleccionar una antena Yagi para optimizar tu conexión WiFi, varios factores deben ser tenidos en cuenta para asegurar el máximo rendimiento:
- Frecuencia de Operación: Las antenas Yagi para WiFi suelen operar en las bandas de 2.4 GHz y 5 GHz. La banda de 2.4 GHz, con sus longitudes de onda más largas, generalmente ofrece un mejor alcance y penetración de obstáculos, siendo ideal para aplicaciones de largo alcance en entornos rurales o con muchas obstrucciones. La banda de 5 GHz, aunque ofrece velocidades de datos más rápidas y menor interferencia, tiene un alcance intrínsecamente menor y es más susceptible a los obstáculos. La elección entre ellas dependerá de las prioridades: alcance vs. velocidad. Algunas antenas son de banda dual, operando en ambas frecuencias simultáneamente o permitiendo la conmutación.
- Número de Elementos y Longitud: El número de directores y la longitud total de la antena Yagi influyen directamente en su ganancia y direccionalidad. Más elementos generalmente significan mayor ganancia y un haz más estrecho. Las antenas más largas suelen ofrecer mayor ganancia.
- Ganancia (dBi): La ganancia especificada en dBi es un indicador directo de la capacidad de la antena para concentrar la señal. Para aplicaciones de largo alcance, se buscan antenas con alta ganancia (por ejemplo, 15 dBi, 18 dBi, 20 dBi o más). Sin embargo, una ganancia excesiva puede resultar en un haz tan estrecho que la alineación se vuelve crítica.
- Tamaño y Peso: Las antenas Yagi pueden variar en tamaño y peso según su ganancia y número de elementos. Las antenas de alta ganancia suelen ser más largas y pesadas. Esto es importante considerar para la instalación, especialmente si se requiere un montaje robusto y resistente a la intemperie.
- Conectores: Asegúrate de que el tipo de conector de la antena (comúnmente N-Type, SMA, RP-SMA) sea compatible con tu router, punto de acceso o adaptador WiFi. Puede ser necesario un cable adaptador.
- Construcción y Durabilidad: Para instalaciones exteriores, es fundamental que la antena esté construida con materiales resistentes a la corrosión y a las inclemencias del tiempo para garantizar una operación fiable a largo plazo.
Consideraciones de Instalación
La instalación correcta de una antena Yagi es tan crucial como su elección. Una antena Yagi es altamente direccional, lo que significa que su rendimiento óptimo se logra cuando está precisamente alineada con la fuente de señal deseada.
- Ubicación: Se recomienda montar la antena en un lugar elevado, como un tejado o un mástil, para minimizar las obstrucciones (árboles, edificios, colinas) que puedan atenuar o bloquear la señal.
- Orientación y Alineación: Es fundamental apuntar la antena directamente hacia el dispositivo con el que se desea establecer la comunicación (otro router, un punto de acceso, etc.). Para enlaces punto a punto, la alineación debe ser precisa. El uso de herramientas de alineación o la ayuda de software de simulación puede ser muy útil.
- Cableado: Utilizar el cable coaxial más corto posible y de buena calidad (baja pérdida) es esencial para minimizar la atenuación de la señal. Asegúrate de que las conexiones estén bien selladas para evitar la entrada de humedad.
- Montaje: La antena debe estar firmemente montada para soportar las condiciones ambientales, como el viento.
Aplicaciones Modernas de las Antenas Yagi
Las antenas Yagi siguen siendo relevantes y valiosas en una variedad de aplicaciones modernas más allá de la TV tradicional:
- Extensión de Redes WiFi: Para hogares u oficinas con zonas muertas de señal, una antena Yagi puede ser utilizada para extender el alcance del router a áreas remotas como garajes, patios traseros o anexos.
- Enlaces Punto a Punto (PTP): Son la solución ideal para conectar dos ubicaciones distantes con una conexión inalámbrica dedicada, como unir dos edificios de una empresa o proporcionar acceso a Internet a una propiedad rural.
- Sistemas Punto a Multipunto (PTMP): En configuraciones donde un punto central necesita comunicarse con múltiples puntos remotos, las antenas Yagi pueden ser utilizadas en el lado del punto central, o antenas sectoriales (que son una forma de antena direccional) pueden usarse para cubrir sectores específicos.
- Redes en Zonas Rurales y Remotas: Donde la infraestructura de cableado es limitada o inexistente, las antenas Yagi permiten crear enlaces de larga distancia para acceder a Internet.
- Seguridad y Monitorización: Para cámaras de seguridad exteriores o sistemas de monitorización remota que requieren una conexión WiFi fiable a larga distancia.
- Aplicaciones LTE / IoT / 5G (Sub-6): Los principios de direccionalidad y ganancia de las antenas Yagi son aplicables en otras tecnologías inalámbricas, donde se busca optimizar la recepción o transmisión de señales a través de distancias considerables.
La antena Yagi, con su diseño ingenioso y su capacidad para enfocar la energía de radiofrecuencia, continúa siendo una herramienta poderosa para superar las limitaciones de alcance de las redes inalámbricas y garantizar conexiones más robustas y fiables en diversas aplicaciones. Su historia, desde su invención hasta su uso en tecnologías de vanguardia, subraya su perdurable importancia en el campo de las telecomunicaciones.
