El cable de fibra óptica ha revolucionado la forma en que transmitimos información, convirtiéndose en la espina dorsal de la comunicación moderna y el motor detrás de la expansión global de Internet. A diferencia de los cables de cobre tradicionales, que dependen de señales eléctricas, la fibra óptica utiliza pulsos de luz para codificar y transmitir datos a velocidades asombrosas, cercanas a la velocidad de la luz. Esta tecnología no solo supera las limitaciones inherentes al cobre, sino que también ofrece una eficiencia, seguridad y capacidad sin precedentes, representando hoy en día el 99% del tráfico internacional de Internet y siendo, sin lugar a dudas, el estándar de uso para telecomunicaciones y comunicación de datos.
Composición y Principio de Funcionamiento
Un cable de fibra óptica es una maravilla de la ingeniería, compuesto por un conjunto de fibras individuales, cada una un hilo delgado de vidrio o plástico diseñado meticulosamente para transmitir señales de luz. Estas fibras están encapsuladas en capas protectoras que aseguran su integridad y rendimiento. En el corazón de cada fibra se encuentra el núcleo, la zona por donde viaja la luz. Este núcleo está fabricado típicamente con sílice fundido de alta pureza (SiO₂) o polímeros fluorados. Rodeando al núcleo se encuentra el revestimiento, una capa crucial que refleja la luz de vuelta hacia el núcleo, impidiendo así la fuga de los paquetes de datos. Este revestimiento está compuesto por una capa de sílice con un índice de refracción menor que el del núcleo, lo que es fundamental para el fenómeno físico que permite la transmisión de datos.
El principio fundamental detrás de la transmisión de datos en la fibra óptica es la reflexión interna total. A diferencia del cobre, que utiliza electrones, la fibra óptica codifica datos en pulsos luminosos modulados mediante láseres o diodos LED. Imaginemos un láser que emite pulsos de luz, los cuales entran en el núcleo de la fibra. Dependiendo del tipo de fibra, esta luz avanzará en zigzag (multimodo) o en línea recta (monomodo), rebotando continuamente contra el revestimiento sin escaparse. Es como si un láser se reflejara en un espejo miles de veces por segundo hasta alcanzar su destino, manteniendo la integridad de la señal en cada rebote. Un láser infrarrojo de 1550 nm, por ejemplo, convierte los datos eléctricos en estos pulsos de luz que viajan a través de la fibra.

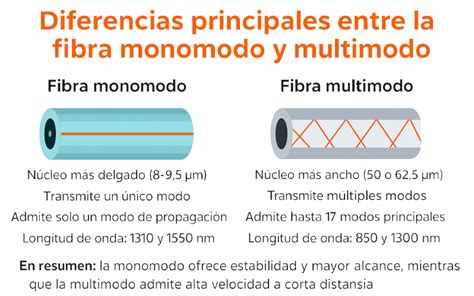

Tipos de Fibra Óptica: Monomodo vs. Multimodo
La fibra óptica se presenta principalmente en dos tipos, cada uno con características y aplicaciones específicas: la fibra monomodo (SMF) y la fibra multimodo (MMF).
La fibra óptica monomodo se caracteriza por tener un diámetro de núcleo muy pequeño, de aproximadamente 9 µm. Esta estrechez permite que la luz viaje en un único modo de transmisión, esencialmente en línea recta. Esta característica le confiere la capacidad de transportar la señal a velocidades significativamente mayores y a distancias mucho más largas con una atenuación mínima. Por ello, la fibra monomodo es ideal para interconectar equipos de red en diferentes salas o para cubrir largas distancias, como las que se encuentran en redes metropolitanas, regionales y nacionales. Su despliegue es común entre operadores de comunicaciones. Este tipo de fibra es ligeramente más cara que la multimodo y siempre requiere el uso de un diodo láser como fuente de luz. Permite la descarga y subida de datos en un mismo cable mediante multiplexación por división de onda, asignando una longitud de onda específica para cada dirección de transmisión. Ofrece un ancho de banda considerablemente mayor, oscilando entre 200 MHz y 4700 MHz por kilómetro de cable, y presenta bajas pérdidas de inserción.
Por otro lado, la fibra óptica multimodo posee un diámetro de núcleo mayor, típicamente de 62.5 µm. Este diámetro más amplio permite que la señal viaje en más de un modo de transmisión, es decir, siguiendo múltiples caminos o "zigzag" a través del núcleo. Debido a esta naturaleza multimodo, la fibra multimodo se utiliza principalmente para distancias cortas. Son generalmente más económicas que las monomodo y pueden emplear diodos láser o LED como fuentes de luz, que son más baratos. Dependiendo del entorno de uso y la configuración, se puede lograr una comunicación dúplex o full-dúplex utilizando multiplexación por división de onda. En el caso de la interconexión de switches, la comunicación puede ser simplex, es decir, en una sola dirección. Para lograr comunicación dúplex, se suelen utilizar dos cables de fibra, cada uno con su propio conector, permitiendo así la comunicación bidireccional. Existen cuatro tipos de cables de fibra óptica multimodo, identificados como OM1, OM2, OM3 y OM4, descritos en la norma ISO/IEC 11801.
Conectores de Fibra Óptica: La Puerta de Enlace
La conexión entre los cables de fibra óptica y los dispositivos se realiza a través de diversos tipos de conectores. Aunque a menudo se utilizan conectores idénticos en ambos extremos de un cable, en ciertas configuraciones pueden encontrarse tipos diferentes, dependiendo de los dispositivos que se estén interconectando. Los conectores más comunes son el LC y el SC.
El conector SC (Subscriber Connector) es uno de los tipos más económicos. Se ajusta a presión, es compacto y se usa habitualmente en redes FTTH (Fiber to the Home) para conectar la ONT (Optical Network Terminal) al PTR (Punto de Terminación de Red) del hogar.
El conector LC (Lucent Connector) es el más utilizado en los transceptores SFP (Small Form-Factor Pluggable) de los switches profesionales. Es de tipo "push and pull", muy compacto, lo que permite una mayor densidad de conectores en racks. Desarrollado por Lucent Technologies en 1997, es compatible con fibra monomodo y multimodo y presenta una pérdida de señal de alrededor de 0.10 dB. Su ajuste es seguro y más compacto que el SC.
Otros conectores que han tenido o tienen relevancia incluyen el conector FC (Ferrule Connector), que se rosca y ofrece una fijación resistente a vibraciones, siendo compatible con fibra monomodo y con una pérdida de señal de unos 0.30 dB. Fue el primer conector óptico con ferrule cerámico. El conector ST (Straight Tip), utilizado en entornos profesionales y redes militares, tiene un ajuste de bayoneta similar al de un conector BNC y se usa en fibras multimodo con una pérdida de 0.25 dB.
Tipos de Cables y Componentes Estructurales
Los cables de fibra óptica están diseñados para adaptarse a una amplia gama de entornos y necesidades de instalación. Existen diferentes tipos de cables, algunos con recubrimientos reforzados para exteriores, otros diseñados para ser resistentes a la flexión, o con baja pérdida de inserción.
Un cable de fibra óptica que permite curvarlo es resistente a daños y pérdidas de señal relacionadas con la reflexión de la luz, gracias a un diseño especial del núcleo que permite doblarlo sin romperse. Los cables de fibra de baja pérdida de inserción utilizan conectores optimizados para minimizar la pérdida de señal al conectar la fibra, reduciendo la atenuación a valores tan bajos como 0.2 dB para conectores LC y SC. Los cables de fibra conmutable permiten cambiar el sentido de la fibra de manera sencilla, ideal para entornos de alta densidad. Los cables de conexión Uniboot integran dos fibras en un solo cable con conectores LC, optimizando el espacio en racks de centros de datos.

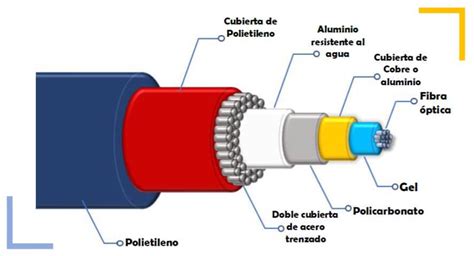

Independientemente de su tipo específico, todos los cables de fibra óptica comparten una estructura fundamental que incluye varios componentes esenciales para su desempeño:
- La chaqueta: La capa exterior protectora del cable.
- El fortalecimiento de la fibra: Elementos como hilos de aramida (Kevlar) que proporcionan resistencia a la tracción.
- El recubrimiento: Una capa protectora alrededor de cada fibra individual.
- El revestimiento: La capa que rodea el núcleo y refleja la luz.
- El núcleo: La parte central por donde viaja la luz.
La tolerancia a fallos es un aspecto crítico en los sistemas de cableado de fibra óptica. Los cables monomodo son altamente confiables y capaces de soportar largas distancias y resistir interferencias. Los cables multimodo, aunque más susceptibles a la dispersión y atenuación en distancias largas, son adecuados para aplicaciones de corto alcance. Los cables de fibra óptica reforzados incorporan capas adicionales de protección, como acero, para resistir condiciones adversas en exteriores, instalaciones subterráneas o en postes.
Instalación y Normativas
La correcta instalación de los cables de fibra óptica es fundamental para garantizar su rendimiento y longevidad. Se deben seguir una serie de normativas y estándares internacionales para asegurar la calidad, interoperabilidad y seguridad de las redes. Entre ellos se encuentran el ISO/IEC 11801, que especifica el cableado estructurado de telecomunicaciones, y el TIA/EIA-568, que detalla los requisitos para sistemas de cableado comercial.
El proceso de instalación requiere cuidado y atención debido a la delicadeza de las fibras. Es crucial evitar curvaturas excesivas, ya que ángulos muy cerrados pueden dañar las fibras internas y afectar la transmisión. Se debe proteger contra tensiones excesivas durante la manipulación e instalación, y mantener las terminaciones limpias y libres de suciedad y residuos. La protección contra impactos y el cuidado con los conectores son igualmente importantes. La exposición a altas temperaturas también debe ser considerada, eligiendo cables con especificaciones adecuadas para el entorno.
Para la instalación en edificios, especialmente en aquellos sin canalizado preexistente, la fibra óptica a menudo se instala desde el exterior de la vivienda. Para exteriores, se utilizan cables negros con cubiertas especiales resistentes a la int
