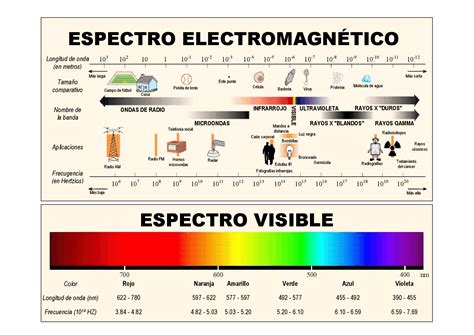

Las frecuencias ultra altas (UHF) constituyen una porción vital del espectro electromagnético, abarcando un rango que va desde los 300 MHz hasta los 3 GHz. Descubiertas a principios del siglo XX, estas frecuencias se han consolidado como un pilar fundamental en la comunicación moderna, habilitando una vasta gama de tecnologías que van desde la televisión y la radio hasta la telefonía móvil, las redes Wi-Fi y los sistemas de comunicación de emergencia. Su capacidad para penetrar obstáculos y su versatilidad las convierten en un componente indispensable en nuestro mundo cada vez más interconectado.
Comprendiendo las Frecuencias UHF: Definición y Propiedades Fundamentales
Las frecuencias UHF, siglas de Ultra High Frequency, se refieren a un segmento del espectro radioeléctrico cuyas frecuencias oscilan entre 300 MHz y 3 GHz. Este rango de frecuencias se traduce en longitudes de onda que varían aproximadamente entre 1 metro y 10 centímetros. Una de las características más notables de las ondas de radio UHF es su propagación, que generalmente sigue una línea de visión. Sin embargo, a diferencia de otras bandas de frecuencia, las señales UHF poseen una fortaleza suficiente para superar obstáculos y penetrar en interiores de edificios con una eficacia considerablemente mayor que las frecuencias VHF (Very High Frequency). Esta cualidad las hace especialmente valiosas en entornos urbanos densamente poblados y en interiores, donde las señales de otras bandas podrían degradarse rápidamente.
La capacidad de penetración de las frecuencias UHF no es uniforme y está influenciada por las propiedades de los materiales a través de los cuales intentan propagarse. Factores como la constante dieléctrica y la conductividad del material juegan un papel crucial. Para materiales con una alta constante dieléctrica y baja conductividad, las señales UHF experimentan una atenuación menor. Este comportamiento se describe mediante la ecuación de atenuación, donde la atenuación es proporcional al producto de la constante dieléctrica y la conductividad del material. Esta relación es fundamental para entender la efectividad de las comunicaciones UHF en diversos entornos.
La menor longitud de onda de las señales UHF, en comparación con las de VHF, permite el diseño de antenas más pequeñas y compactas. Esto es una ventaja significativa en aplicaciones donde el espacio es limitado, como en dispositivos portátiles o en la integración de antenas en infraestructuras urbanas.
Usos Comunes y Aplicaciones Prácticas de las Frecuencias UHF
La versatilidad de las frecuencias UHF ha llevado a su adopción en una amplia variedad de aplicaciones tecnológicas que forman parte de nuestra vida cotidiana y de infraestructuras críticas.
Televisión y Radiodifusión
Históricamente, las frecuencias UHF han sido esenciales para la transmisión de señales de televisión, tanto analógicas como digitales. Aunque la transición a la televisión digital ha modificado el uso del espectro, la banda UHF sigue siendo un componente clave para la radiodifusión terrestre en muchas regiones. En algunos países, canales de televisión ocupan frecuencias que van desde algo menos de 470 MHz hasta aproximadamente 790 MHz, aunque rangos específicos se liberan para tecnologías más nuevas como el 4G y 5G.
Telefonía Móvil y Conectividad Inalámbrica
Las redes de telefonía móvil utilizan intensivamente las frecuencias UHF para la transmisión de datos y voz. La banda de 800-900 MHz y rangos superiores son comunes en la comunicación celular. Además, las redes Wi-Fi, que son fundamentales para la conectividad a internet en hogares, oficinas y espacios públicos, operan en el rango UHF. Específicamente, las redes Wi-Fi de 2.4 GHz y 5 GHz se encuentran dentro de esta banda. Una red Wi-Fi de 2.4 GHz, por ejemplo, puede ofrecer velocidades de hasta 600 Mbps, aunque esto depende de factores como la interferencia y la distancia.
Comunicaciones de Emergencia y Seguridad Pública
Los servicios de emergencia, como la policía, los bomberos y los servicios médicos de emergencia, dependen de las frecuencias UHF para sus comunicaciones críticas. Estas frecuencias garantizan una comunicación fiable y rápida entre los equipos en el terreno y los centros de control, lo cual es de vital importancia en situaciones de desastre o emergencia. La capacidad de las señales UHF para penetrar edificios y su alcance, aunque limitado, las hace adecuadas para operaciones en entornos urbanos y dentro de estructuras. El servicio FRS (Family Radio Service) en Estados Unidos, que permite a particulares usar transmisores portátiles de baja potencia, también opera en bandas UHF.
Internet de las Cosas (IoT)
El auge del Internet de las Cosas (IoT) ha impulsado aún más la importancia de las frecuencias UHF. Su capacidad para transmitir datos de manera eficiente en áreas densamente pobladas y su compatibilidad con dispositivos de bajo consumo hacen que sean ideales para conectar una gran cantidad de sensores y dispositivos inteligentes. Las etiquetas RFID (Identificación por Radiofrecuencia) que utilizan frecuencias UHF (generalmente entre 860 y 960 MHz) son un ejemplo clave, permitiendo el seguimiento y la gestión de inventarios, el control de acceso y la automatización en diversas industrias.
Aplicaciones Industriales, Científicas y Médicas (ISM)
Las bandas ISM, designadas para aplicaciones industriales, científicas y médicas, a menudo operan en frecuencias UHF. Esto incluye dispositivos como hornos de microondas, equipos de diagnóstico médico y otros aparatos que utilizan ondas de radio para sus funciones. Por ejemplo, las frecuencias de 902 a 928 MHz se utilizan comúnmente para aplicaciones ISM.
Características Distintivas y Limitaciones de las Frecuencias UHF
Las frecuencias UHF presentan un conjunto único de propiedades que las hacen adecuadas para ciertas aplicaciones, pero también imponen ciertas limitaciones.
Ventajas Clave
- Capacidad de Penetración: Las señales UHF penetran edificios y otros obstáculos sólidos con mayor eficacia que las frecuencias VHF, lo que las hace ideales para entornos urbanos y aplicaciones en interiores.
- Ancho de Banda: El rango de frecuencias UHF ofrece un mayor ancho de banda en comparación con bandas de frecuencia más bajas. Esto permite la transmisión de mayores volúmenes de datos, lo que es crucial para aplicaciones como la telefonía móvil y las redes Wi-Fi de alta velocidad.
- Tamaño de Antena: La menor longitud de onda de las señales UHF permite el diseño de antenas más pequeñas, lo que facilita su integración en dispositivos compactos y portátiles.
Desafíos y Limitaciones
- Corto Rango de Transmisión: Las señales UHF tienden a tener un alcance de transmisión más corto en comparación con las frecuencias VHF. Su propagación por línea de visión significa que el alcance efectivo se ve limitado por la curvatura de la Tierra y la presencia de obstáculos. El alcance máximo de transmisión UHF suele oscilar entre 48 y 64 km (30 y 40 millas) o menos, dependiendo del terreno.
- Susceptibilidad a la Interferencia: Debido a su uso generalizado y a su corto alcance, las frecuencias UHF pueden ser más susceptibles a la interferencia de otras señales. La gestión del espectro y el uso de tecnologías de mitigación de interferencias son cruciales.
- Consumo de Energía: Los dispositivos que operan en frecuencias UHF, especialmente aquellos que requieren una transmisión de alta potencia, pueden consumir más energía. Esto es una consideración importante para dispositivos portátiles y alimentados por batería.
- Atenuación Atmosférica: Si bien las frecuencias UHF son generalmente menos afectadas por la humedad que las frecuencias de microondas, la atenuación atmosférica, especialmente por la humedad, puede reducir la intensidad de la señal en transmisiones de larga distancia. Los efectos de la atenuación aumentan con la frecuencia.
#79 - Conceptos básicos de la propagación de las ondas (de radio)

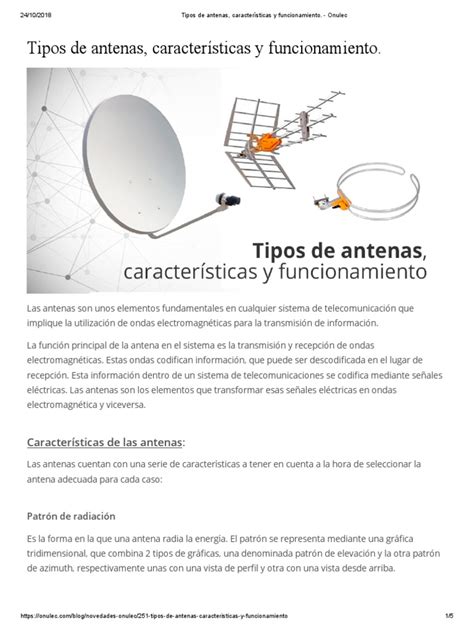

Antenas UHF: Componentes Clave para la Transmisión y Recepción
La antena UHF es un dispositivo esencial que actúa como interfaz entre el equipo electrónico y el espacio radioeléctrico, permitiendo la recepción y transmisión de señales dentro del rango de frecuencias ultra altas.
Principio de Funcionamiento
Las antenas UHF funcionan captando ondas electromagnéticas del aire y convirtiéndolas en señales eléctricas, o viceversa. En modo de recepción, los elementos conductores de la antena (como cables o varillas metálicas) interactúan con las ondas de radio entrantes, induciendo una corriente eléctrica. Esta señal eléctrica se procesa luego por el receptor. En modo de transmisión, la antena recibe una señal eléctrica del transmisor, la cual genera campos eléctricos y magnéticos que se propagan en el espacio como ondas de radio.
Características de Diseño
Las antenas UHF pueden diseñarse en una variedad de configuraciones para optimizar su rendimiento según la aplicación específica. Diseños comunes incluyen antenas de plano de tierra, antenas Yagi (direccionales), antenas log-periódicas y antenas de panel (a menudo omnidireccionales o de patrón específico). Las antenas pueden diseñarse para operar en frecuencias específicas dentro del rango UHF, y características como la ganancia (la capacidad de concentrar la energía de la señal en una dirección particular) y la directividad (la capacidad de enfocar la transmisión o recepción en una dirección específica) pueden ser personalizadas. La polarización de la antena, que puede ser vertical u horizontal, también es un factor de diseño importante. La adaptación de impedancias entre la antena y la línea de transmisión es crucial para minimizar la reflexión de la señal y maximizar la transferencia de potencia.
Aplicaciones de las Antenas UHF
Las antenas UHF son fundamentales en:
- Comunicaciones Inalámbricas: Utilizadas en routers Wi-Fi, dispositivos Bluetooth y sistemas de comunicación de corto alcance.
- Sistemas RFID: Esenciales para leer y escribir datos en etiquetas RFID, utilizadas en logística, control de acceso y seguimiento de inventarios. Las antenas RFID pueden ser de polarización circular (más tolerantes a la orientación de la etiqueta) o lineal (vertical u horizontal).
- Seguridad Pública y Servicios de Emergencia: Empleadas en radios y sistemas de comunicación para policía, bomberos y servicios médicos.
- Militar y Defensa: Usadas en sistemas de comunicación naval y aeroespacial para garantizar la comunicación segura y precisa entre unidades.
- Radiodifusión: Antenas para la recepción de canales de televisión UHF.
Instalación y Sintonización
La instalación correcta de una antena UHF es vital para un rendimiento óptimo. Factores clave incluyen:
- Ubicación: Seleccionar un lugar que ofrezca una línea de visión despejada hacia el transmisor o el dispositivo con el que se comunicará. Evitar obstáculos metálicos cercanos que puedan reflejar o bloquear la señal.
- Montaje: Asegurar un montaje estable y resistente a la intemperie, especialmente para antenas exteriores.
- Conexión: Utilizar cables de alta calidad y conexiones adecuadas para minimizar la pérdida de señal.
- Sintonización: Para antenas direccionales, la precisión en la orientación hacia la fuente de señal es crucial. El uso de medidores de ROE (Relación de Onda Estacionaria) o medidores de intensidad de señal puede ayudar a optimizar la recepción.
Comparativa: UHF vs. Otras Bandas de Frecuencia
La elección entre UHF y otras bandas de frecuencia depende en gran medida de la aplicación específica y del entorno operativo.
Antena UHF vs. VHF
Las antenas VHF operan en el rango de 30 MHz a 300 MHz. Sus longitudes de onda más largas les confieren un mayor alcance y una mejor capacidad para superar obstáculos ambientales como edificios y árboles, lo que las hace ventajosas para la comunicación a larga distancia en áreas abiertas. Sin embargo, las señales VHF son más susceptibles a la interferencia en entornos urbanos densos. Por otro lado, las antenas UHF, con sus longitudes de onda más cortas, ofrecen una mejor penetración en interiores y son más adecuadas para entornos urbanos y aplicaciones de corto alcance.
Antena UHF vs. SHF
Las frecuencias SHF (Super High Frequency) operan entre 3 GHz y 30 GHz. Si bien ofrecen anchos de banda aún mayores y permiten velocidades de datos extremadamente altas, las señales SHF son mucho más susceptibles a la atenuación por la lluvia y otros fenómenos atmosféricos, y tienen un alcance de línea de visión muy limitado. Las antenas UHF, en comparación, son más versátiles para penetrar obstáculos y son más robustas frente a las condiciones atmosféricas, lo que las hace más adecuadas para una gama más amplia de aplicaciones terrestres y en interiores.
La constante evolución tecnológica, impulsada por el despliegue del 5G y la expansión del Internet de las Cosas (IoT), asegura que las frecuencias UHF y las tecnologías de antenas asociadas seguirán desempeñando un papel crucial en la configuración de nuestras comunicaciones futuras. La optimización de la asignación del espectro y el desarrollo de antenas más eficientes y adaptables son áreas clave de investigación y desarrollo que garantizarán el aprovechamiento máximo de esta banda de frecuencia indispensable.
