La fibra óptica ha revolucionado la transmisión de datos, permitiendo velocidades sin precedentes y conexiones fiables a largas distancias. Sin embargo, para aprovechar al máximo esta tecnología, es fundamental comprender cómo manipular y terminar correctamente los cables de fibra óptica. Ya sea para reparaciones, instalaciones nuevas o extensiones de red, el proceso de cortar y terminar un cable de fibra óptica requiere precisión, las herramientas adecuadas y un conocimiento profundo de los materiales. Este artículo desglosará el proceso, desde la preparación hasta las pruebas finales, asegurando una conectividad y un rendimiento óptimos.

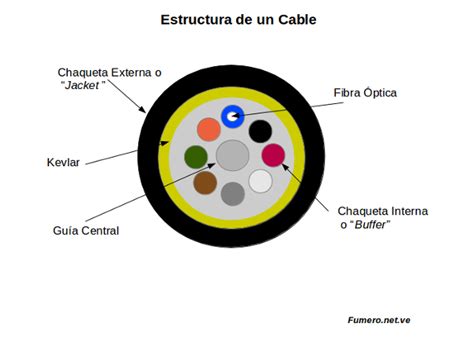

Comprendiendo la Estructura del Cable de Fibra Óptica
Antes de proceder a cualquier manipulación física, es crucial tener una comprensión básica de la estructura de un cable de fibra óptica. Estas fibras, compuestas de finas hebras de vidrio o plástico, son el núcleo de la transmisión de datos a través de señales luminosas. Están protegidas por varias capas: una chaqueta exterior (comúnmente de PVC o Kevlar) que proporciona resistencia mecánica, capas de amortiguación y, en algunos casos, fibras de Kevlar para mayor refuerzo. La fragilidad inherente de las hebras de vidrio o plástico exige un manejo cuidadoso y el uso de herramientas especializadas para evitar daños que puedan afectar la integridad de la señal.
Tipos de Cables de Fibra Óptica
Existen varios tipos de cables de fibra óptica, cada uno diseñado para aplicaciones y distancias específicas. La elección del cable adecuado impacta directamente en la capacidad de transmisión de datos.
- OS2: Este es un cable de fibra óptica monomodo, ideal para aplicaciones de larga distancia. Posee un pequeño diámetro de núcleo de 9 micrones y puede transmitir datos a velocidades de hasta 10 Gbps.
- OM1: Un cable de fibra óptica multimodo diseñado para aplicaciones de corta distancia. Presenta un diámetro de núcleo mayor, de 62.5 micrones, y soporta velocidades de hasta 1 Gbps.
- OM2: Similar al OM1, es un cable de fibra óptica multimodo para distancias cortas. Su diámetro de núcleo es de 50 micrones, y puede transmitir datos a velocidades de hasta 10 Gbps.
- OM3: Este cable de fibra óptica multimodo está optimizado para aplicaciones de alta velocidad. Con un diámetro de núcleo de 50 micrones, puede alcanzar velocidades de hasta 40 Gbps.
- OM4: Otro cable de fibra óptica multimodo para aplicaciones de alta velocidad. Mantiene un diámetro de núcleo de 50 micrones y soporta velocidades de hasta 100 Gbps.
- OM5: Diseñado para aplicaciones de alta velocidad, este cable de fibra óptica multimodo también tiene un diámetro de núcleo de 50 micrones. Puede transmitir datos a velocidades de hasta 100 Gbps, pero a distancias más largas que el OM4.

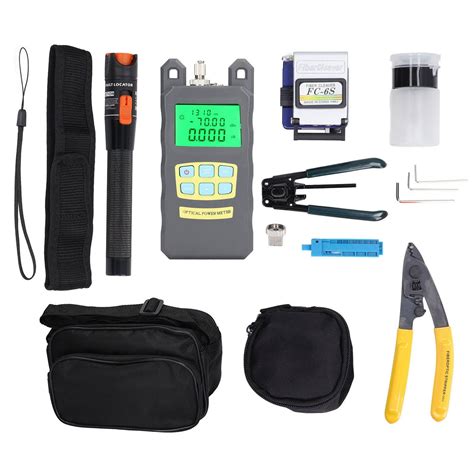

Herramientas Esenciales para la Terminación de Fibra Óptica
La precisión es la clave en la terminación de cables de fibra óptica. Contar con las herramientas adecuadas no solo garantiza un resultado profesional, sino que también protege tanto el cable como al técnico.
- Pelacables de Fibra Óptica: Diseñado específicamente para retirar el revestimiento del buffer (la capa protectora que rodea la fibra desnuda) sin dañar el delicado núcleo de vidrio. Existen diferentes tipos, algunos diseñados para la chaqueta exterior y otros para las capas internas.
- Cuchilla de Fibra (Fiber Cleaver): Una herramienta fundamental para cortar la fibra de vidrio desnuda con la máxima precisión. Una buena cuchilla produce un corte limpio y plano, esencialmente a 90 grados, minimizando la pérdida de señal.
- Conector: La elección del conector (LC, SC, ST, MPO, etc.) dependerá de la aplicación específica y el tipo de cable.
- Epoxi o Adhesivo (si aplica): Algunos tipos de conectores requieren epoxi para fijar la fibra en su lugar de manera permanente.
- Película de Pulido: Utilizada en el proceso de pulido para lograr una superficie lisa y uniforme en el extremo del conector.
- Herramienta de Crimpado (Crimping Tool): Necesaria para asegurar mecánicamente el conector a la fibra, proporcionando una conexión robusta.
- Toallitas Limpiadoras de Fibra Óptica: Imprescindibles para eliminar cualquier residuo o contaminante de la fibra antes y durante la terminación. Generalmente se utilizan con alcohol isopropílico.

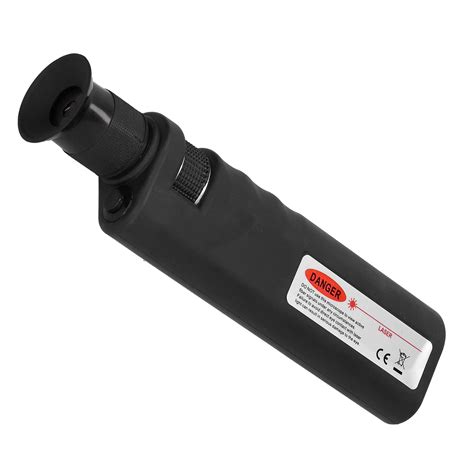

- Microscopio de Inspección de Fibras: Una herramienta vital para verificar la calidad de la terminación, permitiendo identificar arañazos, grietas o imperfecciones en el extremo del conector.
- Horno de Curado (para conectores de epoxi): Se utiliza para acelerar y asegurar el proceso de curado del epoxi.
- Herramienta de Escritura (Scriber/Scraping Tool): Utilizada para raspar y romper el exceso de fibra que sobresale del conector en los métodos de epoxi y pulido.
Proceso Paso a Paso para la Terminación de Cables de Fibra Óptica
La terminación de un cable de fibra óptica requiere precisión y las herramientas adecuadas para garantizar una conectividad y un rendimiento adecuados. A continuación, se incluye una guía paso a paso sobre cómo realizar la terminación de un cable de fibra óptica de manera eficaz.
1. Preparación del Cable de Fibra
Este es el primer y crucial paso para exponer las fibras de vidrio.
- Pelar la Cubierta del Cable: Utilice un pelador de cables de fibra óptica diseñado para el tipo de cubierta exterior de su cable. Pele con cuidado la cubierta exterior del cable, exponiendo los hilos de fibra internos, que a menudo están rodeados por fibras de Kevlar y tubos de protección. Es importante no cortar demasiado profundo para no dañar las capas internas.
- Recortar las Fibras de Kevlar: Si su cable contiene fibras de Kevlar, estas deben ser cortadas con tijeras resistentes. Deje aproximadamente una pulgada de fibra de Kevlar expuesta después de pelar la cubierta exterior. Estas fibras proporcionan resistencia a la tracción y deben ser retiradas para acceder a las fibras de vidrio.
- Quitar el Revestimiento de Protección (Buffer Coating): Utilice un decapante de fibra óptica para retirar la capa protectora de cada hebra de fibra desnuda, típicamente unos 2.5 a 3 cm (aproximadamente 1.25 pulgadas). Este paso deja expuesta la fibra de vidrio desnuda, que es extremadamente delicada.
2. Limpieza de la Fibra
La limpieza es fundamental para garantizar una transmisión adecuada de la luz. Cualquier partícula de polvo o residuo puede causar una pérdida de señal significativa.
- Usa toallitas limpiadoras de fibra óptica o un paño sin pelusa humedecido en alcohol isopropílico para limpiar con cuidado la fibra de vidrio expuesta. Asegúrese de que la fibra esté completamente seca antes de proceder.
3. Corte de Precisión de la Fibra
El corte es uno de los pasos más críticos. Un corte limpio y perpendicular es esencial para una conexión de baja pérdida.
- Usar una cuchilla de fibra para cortar la fibra con precisión. El corte debe ser suave y plano para garantizar una transmisión óptima de la luz. La mayoría de las cortadoras de fibra están diseñadas para producir un corte perfecto de 90 grados, lo cual es esencial para una conexión adecuada.
4. Instalación del Conector
El método de instalación varía según el tipo de conector.
- Conectores Mecánicos:
- Inserte la fibra cortada en la férula del conector.
- Alinear la fibra correctamente para que llegue a la posición requerida dentro del conector. Muchos conectores mecánicos tienen un mecanismo de alineación incorporado.
- Asegure la fibra engarzando el conector con la herramienta de crimpado adecuada. Algunos conectores mecánicos tienen un empalme mecánico incorporado que mantiene la fibra en su lugar.
- Conectores de Epoxi/Pulido:
- Aplique una pequeña cantidad de epoxi o adhesivo en la férula del conector.
- Inserte la fibra en el conector de manera que sobresalga ligeramente del extremo de la férula. La cantidad exacta de fibra que sobresale es crucial y depende del tipo de conector y del proceso de pulido posterior.
- Coloque el conector en un horno de curado (si aplica) para endurecer el epoxi. El tiempo y la temperatura de curado deben seguir las especificaciones del fabricante.
- Después del curado, utilice una herramienta de corte o de escritura para romper el exceso de fibra que sobresale del conector, acercándolo lo más posible a la cara de la férula.
5. Pulido del Conector (para conectores de epoxi/pulido)
Este paso es fundamental para obtener una superficie de contacto lisa y libre de imperfecciones.
- Utilice un disco de pulido y una película de pulido para pulir la punta del conector.
- Pula la férula con un movimiento circular o en forma de ocho sobre diferentes grados de película de pulido (comenzando con una película más gruesa y progresando a una más fina) hasta que la superficie esté lisa y uniforme.
- Compruébelo bajo el microscopio: Después de pulir, inspeccione el extremo del conector de fibra con un microscopio de inspección de fibra para garantizar que esté libre de arañazos, grietas u otras imperfecciones. Una inspección visual es crítica para garantizar la calidad de la conexión.
6. Asegurar el Conector
Este paso varía dependiendo del tipo de conector utilizado.
- Para conectores mecánicos, se utiliza la herramienta de crimpado para engarzar el conector en el cable de fibra, asegurándose de que esté bien sujeto y que el cable de refuerzo (si lo hay) esté firmemente anclado.
- Para conectores de epoxi, una vez que el epoxi ha curado, la parte del cable de refuerzo (Kevlar) se puede asegurar al cuerpo del conector con adhesivo o mediante un método de crimpado, dependiendo del diseño del conector.
7. Prueba de la Terminación
Después de la terminación, es importante probar la conexión de fibra para asegurar su correcto funcionamiento y minimizar la pérdida de señal.
- Use una fuente de luz y un medidor de potencia óptica para medir la intensidad de la señal y comprobar si hay pérdida de señal (atenuación). Esto proporciona una medida directa de la calidad de la conexión.
- Opcionalmente, utilice un Reflectómetro Óptico en el Dominio del Tiempo (OTDR) para garantizar que no haya fallas a lo largo de la longitud del cable y para caracterizar la pérdida en puntos específicos, como el propio conector. Un OTDR es una herramienta más avanzada que puede detectar roturas, empalmes de mala calidad y otros problemas a lo largo de la fibra.
Medición potencia fibra optica [ Fuente de Luz + Medidor ] [ Vídeo Tutorial ]
Tipos de Terminación de Fibra
Existen dos métodos principales para unir o terminar cables de fibra óptica:
Empalme Mecánico
Este método implica alinear dos extremos de fibra dentro de un conector o una caja de empalme utilizando un mecanismo de alineación mecánica y asegurarlos. Es un proceso más rápido y sencillo que el empalme por fusión, pero puede resultar en una pérdida de señal ligeramente mayor. Los conectores mecánicos modernos a menudo integran este mecanismo de alineación.
Epoxi y Pulido
Como se detalló anteriormente, este método requiere la aplicación de epoxi para fijar la fibra en el conector y luego un proceso de pulido para lograr un acabado liso en la cara del extremo. Si bien requiere más pasos y tiempo, puede ofrecer excelentes resultados cuando se realiza correctamente.

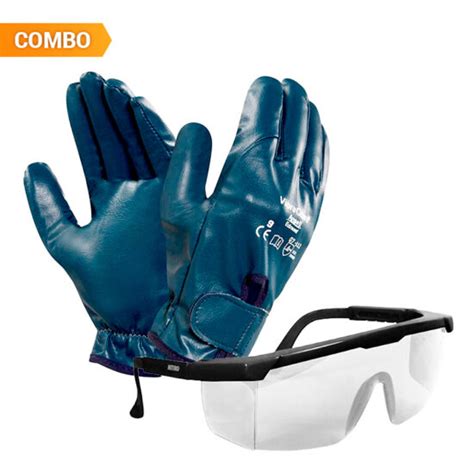

Consideraciones de Seguridad Cruciales
Trabajar con fibra óptica implica riesgos, y la seguridad debe ser una prioridad absoluta.
- Protección Ocular: Utilice gafas de seguridad para proteger sus ojos de fragmentos de fibra de vidrio, que pueden ser microscópicos pero extremadamente peligrosos si entran en contacto con la piel o los ojos.
- Protección Respiratoria: Use una mascarilla antipolvo para evitar la inhalación de polvo y partículas de fibra, especialmente durante el corte y el pulido.
- Guantes: Use guantes (nitrilo o látex) para evitar el contacto de la piel con fibras rotas o productos químicos (como el alcohol isopropílico o el epoxi).
- Área de Trabajo Limpia: Mantenga el área de trabajo limpia y libre de obstáculos para evitar riesgos de tropiezo y para minimizar la dispersión de fragmentos de fibra.
- Manejo Adecuado: Evite doblar o torcer los cables de fibra óptica, ya que esto puede dañar las fibras internas y causar pérdidas de señal.
- Disposición de Residuos: Siempre use un contenedor de objetos punzantes para los restos de fibra y siga las pautas locales de eliminación de residuos electrónicos para desechar los cables y componentes.
Solución de Problemas Comunes en la Terminación de Fibra
A pesar de seguir los pasos cuidadosamente, pueden surgir problemas.
- Recortes Desiguales: Un corte no perpendicular o irregular en la fibra puede causar una mala conexión y pérdida de señal. Asegúrese de que su cuchilla de fibra esté afilada y que la fibra esté correctamente posicionada.
- Fibras Dañadas o Deshilachadas: Esto puede ser el resultado de un manejo inadecuado, herramientas desafiladas o un pelado agresivo. Inspeccione siempre la fibra antes de continuar.
- Pérdida de Señal Excesiva: Puede deberse a un conector sucio, un mal pulido, un empalme defectuoso o una rotura en el cable. La limpieza y la inspección microscópica son clave para diagnosticar.
- Conectores Flojos: Un crimpado inadecuado o un epoxi que no ha curado correctamente pueden resultar en un conector suelto.
Reparación de Cables de Fibra Óptica Rotas
Si un cable de fibra óptica se rompe, el empalmador de fusión de fibra óptica o un conector mecánico son las soluciones principales.
- Empalme por Fusión: Implica unir dos cables de fibra óptica mediante el uso de un arco eléctrico para fundir los extremos de las fibras. Este método proporciona una conexión de muy baja pérdida y alta fiabilidad, pero requiere equipos costosos y técnicos capacitados.
- Empalme Mecánico: Consiste en unir dos cables de fibra óptica alineándolos y fijándolos mecánicamente dentro de un dispositivo. Es más rápido y portátil, ideal para reparaciones en campo, aunque puede tener una pérdida de señal ligeramente mayor que el empalme por fusión. Para usuarios FTTH (fibra hasta el hogar), el uso de empalmes fríos (conectores rápidos que no requieren fusión) es común. Estos requieren pelar y cortar la fibra con precisión, alinearla y fijarla dentro del conector. La precisión en la longitud del corte es vital para asegurar el contacto adecuado.
Conclusión Parcial
Cortar y terminar cables de fibra óptica es una habilidad esencial en el mundo de las telecomunicaciones y la transmisión de datos. Requiere paciencia, precisión y el uso de herramientas especializadas. Siguiendo los pasos detallados, prestando atención a las medidas de seguridad y realizando pruebas rigurosas, se puede asegurar una conexión de fibra óptica fiable y de alto rendimiento. La inversión en herramientas de calidad y capacitación adecuada redundará en una mayor eficiencia y longevidad de las redes de fibra óptica.
