En la vanguardia de la infraestructura de red moderna se encuentran los conmutadores de fibra óptica, dispositivos esenciales que facilitan la transmisión de datos a velocidades sin precedentes y con una fiabilidad excepcional. Estos componentes críticos de las redes de telecomunicaciones, también conocidos como conmutadores de canal de fibra o conmutadores SAN (Red de Área de Almacenamiento), son mucho más que simples dispositivos de retransmisión; son los guardianes de la eficiencia y la escalabilidad en el panorama digital actual. Su diseño y funcionamiento se centran en aprovechar las propiedades únicas de la fibra óptica para superar las limitaciones de los medios de transmisión convencionales.
Comprendiendo los Fundamentos de un Conmutador de Fibra Óptica
Un conmutador de fibra óptica es, en esencia, un dispositivo puente de red multipuerto diseñado para conectar múltiples fibras ópticas y gestionar el enrutamiento de paquetes de datos entre sus diversas entradas y salidas. Su funcionamiento se basa en el principio de conmutar selectivamente señales ópticas entre fibras. Cuando un dispositivo conectado envía un mensaje, el conmutador de fibra óptica intercepta este mensaje, lee la dirección de destino y, de manera crucial, reenvía el mensaje únicamente al dispositivo de destino previsto. Esta capacidad de enrutamiento selectivo es fundamental para la eficiencia de la red, ya que evita la inundación de datos innecesarios en toda la infraestructura.

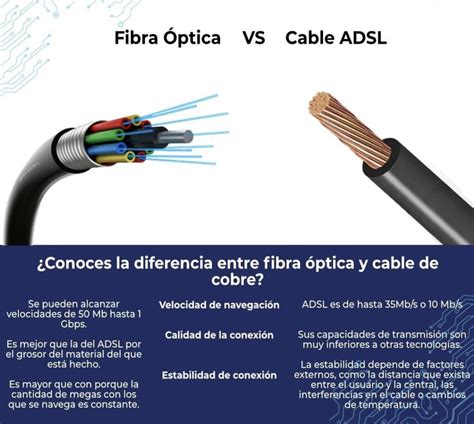

Lo que distingue a los conmutadores de fibra óptica de sus contrapartes convencionales es su medio de transmisión: cables de fibra óptica. Estos cables utilizan pulsos de luz para transmitir información, lo que les confiere ventajas inherentes en términos de velocidad, ancho de banda y resistencia a las interferencias electromagnéticas. Los conmutadores de fibra óptica operan recibiendo estos pulsos de luz, identificando el destino del mensaje y dirigiéndolo al puerto de salida adecuado sin necesidad de convertir los paquetes de datos a un formato eléctrico.
El Papel de la Fibra Óptica en la Conectividad de Red
La fibra óptica ha revolucionado la transmisión de datos gracias a su rendimiento superior. Los cables de fibra óptica ofrecen una pérdida de señal mínima, un ancho de banda masivo y una inmunidad casi total a las interferencias externas, como las perturbaciones electromagnéticas (EMI/RFI) y los rayos. Estas características los convierten en la opción preferida para conectar conmutadores, especialmente en escenarios que requieren la transmisión de grandes volúmenes de datos entre segmentos de red o a largas distancias. A diferencia de los cables de cobre, que pueden sufrir degradación de la señal a medida que aumenta la distancia, la fibra óptica mantiene su integridad a lo largo de kilómetros. Las distancias de transmisión pueden extenderse eficazmente hasta 10-20 km con el uso de fibra, y en aplicaciones más especializadas, esta capacidad se amplía aún más.
Características Clave de un Conmutador de Red Moderno
Los conmutadores de fibra óptica son componentes esenciales en las redes modernas, particularmente en entornos que exigen alto rendimiento y alta confiabilidad. Su capacidad para enrutar datos de forma selectiva y eficiente, sin convertirlos a señales eléctricas, garantiza que los datos se transmitan de manera rápida y segura a través de largas distancias. Esta eficiencia se traduce directamente en una mejor experiencia para el usuario y una mayor capacidad de la red.
Escalabilidad Fluida y Optimización de la Red
A medida que se agregan más usuarios o estaciones de trabajo a una red, el ancho de banda disponible tiende a disminuir, lo que lleva a la saturación y a la degradación del rendimiento. La implementación de cables de fibra óptica y conmutadores de fibra óptica es la forma más efectiva de combatir la congestión de la red y mejorar la confiabilidad del sistema. Estos dispositivos permiten que las redes crezcan sin experimentar una disminución drástica en el rendimiento. Los conmutadores de fibra proporcionan una gestión centralizada para todos los enlaces de fibra, lo que mejora considerablemente la eficiencia de la entrega de la señal.
Alta Seguridad y Transmisiones Sensibles
La naturaleza inherente de la transmisión de datos a través de la luz en la fibra óptica, junto con las capacidades de enrutamiento inteligente de los conmutadores, contribuye a una mayor seguridad. La alta seguridad del conmutador de fibra óptica lo hace ideal para transmisiones sensibles y confidenciales, minimizando el riesgo de interceptación de datos en comparación con las redes basadas en cobre.
Conectando su Red con Fibra Óptica: Un Enfoque Paso a Paso
Integrar la fibra óptica en una red heredada existente requiere una planificación y ejecución cuidadosas. La preparación adecuada es fundamental para evitar retrasos o errores durante el proceso de conexión.
Preparación para la Conexión de Fibra Óptica
Antes de comenzar cualquier trabajo de conexión, es crucial considerar los siguientes elementos:
Cable de Fibra Óptica: La selección del tipo de cable adecuado depende de las necesidades específicas de su red.
- Fibra Multimodo (p. ej., OM3, OM4): Ideal para conexiones de corta distancia, como dentro de un centro de datos. Es rentable para transmisiones de alta velocidad como Ethernet 10G.
- Fibra Monomodo: Preferida para conexiones de larga distancia, como entre edificios o ciudades, debido a su menor atenuación de la señal en distancias extensas.
- Tipo de Conector: Elija el tipo de conector adecuado para el cable de fibra óptica. Las opciones más comunes incluyen LC, SC, FC y MTP/MPO.
Transceptores de Fibra Óptica (SFP/SFP+): Estos módulos son esenciales para convertir las señales eléctricas del conmutador en señales ópticas y viceversa. Asegúrese de que los transceptores sean compatibles con el tipo de cable de fibra óptica (monomodo o multimodo) y las especificaciones de la interfaz del conmutador.
Limpieza de Fibra Óptica: Una superficie de conexión limpia es fundamental para minimizar la pérdida de señal. Incluso los conectores de cable de fibra óptica nuevos pueden contener polvo o residuos.
Compatibilidad de Interfaces: Verifique que ambos conmutadores tengan puertos ópticos compatibles (p. ej., SFP, SFP+, QSFP) que admitan el tipo de conector del cable de fibra óptica.
Velocidad y Distancia de Transmisión: Asegúrese de que los conmutadores y el cable de fibra óptica admitan la misma velocidad de transmisión (p. ej., 1 Gbps, 10 Gbps, 40 Gbps) y el mismo alcance.
El Proceso de Conexión Paso a Paso
Una vez que se han completado los preparativos, siga estas instrucciones para conectar los conmutadores:
- Apague la Alimentación: Antes de manipular cualquier componente, apague la alimentación de ambos conmutadores y desconecte sus cables de alimentación.
- Inserte el Transceptor: Inserte suavemente el transceptor óptico en el puerto del conmutador hasta que oiga un clic, lo que indica que está bien encajado.
- Limpie el Conector del Cable: Incluso los conectores nuevos pueden tener polvo. Utilice un paño seco para limpiar la superficie del conector del cable de fibra óptica con movimientos circulares suaves.
- Inspeccione el Conector: Inspeccione la superficie del conector del cable de fibra óptica bajo una luz tenue para asegurarse de que no haya suciedad ni rayaduras visibles.
- Conecte el Cable: Sujete el conector del cable de fibra óptica por su carcasa y alinéelo con el puerto del transceptor del primer conmutador. Inserte suavemente el conector en el puerto hasta que encaje en su lugar. Repita este proceso para el otro extremo del cable y el segundo conmutador.
- Encienda la Alimentación: Vuelva a conectar los cables de alimentación a ambos conmutadores y encienda las fuentes de alimentación.
- Compruebe los Indicadores LED: La mayoría de los conmutadores tienen indicadores LED que muestran el estado del puerto. Una luz verde generalmente indica que el puerto está activo, mientras que una luz roja o la ausencia de luz pueden indicar un problema.
- Verifique el Rendimiento de la Señal: Utilice un comprobador de cables de fibra óptica para verificar el rendimiento de la señal. Mida parámetros como la atenuación de la señal (debe ser inferior a 0,5 dB/km para cable de fibra óptica monomodo) y la pérdida de retorno (debe ser superior a 40 dB).
Convierte Puertos de Cobre a Fibra ⚡️ Cómo Conectar tu equipo de cobre a un SFP+
Mantenimiento y Solución de Problemas en Redes de Fibra Óptica
El mantenimiento regular y la capacidad de solucionar problemas son cruciales para garantizar el funcionamiento continuo y eficiente de una red de fibra óptica.
Protección Física del Cableado
El cable de fibra óptica es frágil y puede dañarse fácilmente si se dobla, tira o aplasta en exceso. Durante la instalación, evite colocarlo cerca de objetos punzantes, maquinaria pesada o zonas de mucho tránsito. Utilice bandejas portacables o fundas protectoras para protegerlo de impactos externos.
Limpieza Periódica de Conectores
Con el tiempo, el polvo y la suciedad se acumulan en los conectores de los cables de fibra óptica y en los puertos de los transceptores, lo que aumenta la pérdida de señal. Se recomienda programar una limpieza mensual utilizando un limpiador de fibra óptica específico, prestando especial atención a las áreas de mayor tránsito.
Monitorización del Rendimiento de la Red
Utilice herramientas de monitorización de red (p. ej., software basado en SNMP) para supervisar el rendimiento de la conexión de fibra óptica en tiempo real. Controle parámetros como la intensidad de la señal, la tasa de errores y la latencia. Si se detectan valores anómalos, es esencial investigar y abordar el problema de inmediato.
Inversión en Calidad
Invertir en cables y componentes de fibra óptica de alta calidad es fundamental para la estabilidad a largo plazo. Los cables de fibra óptica de baja calidad pueden tener un diámetro de núcleo inconsistente o un recubrimiento deficiente, lo que provoca una mayor pérdida de señal. De igual manera, los transceptores falsificados pueden sobrecalentarse o fallar prematuramente, causando interrupciones en la red.
Solución de Problemas Comunes
Incluso con una preparación cuidadosa, pueden surgir problemas. Algunos problemas comunes y sus soluciones incluyen:
- Inspeccione el cable de fibra óptica en busca de daños: Compruebe si presenta dobleces, torceduras o cortes.
- Asegure el cable: Asegúrese de que el cable de fibra óptica no se mueva ni se tire de él accidentalmente.
- Compruebe la temperatura del transceptor: El sobrecalentamiento del transceptor puede provocar pérdidas de señal intermitentes.
Proveedores y Soluciones Innovadoras
Empresas como FIBERWDM, un destacado proveedor y fabricante chino, ofrecen conmutadores de fibra óptica con características como alta confiabilidad, baja latencia, escalabilidad, diseño compacto y durabilidad. Su línea de productos incluye varios modelos, como M1X1, M1X2, M1X4, M1x8, M2X2 y M2X2B, diseñados para satisfacer diversas necesidades de redes.
Por otro lado, CTC Union, un fabricante taiwanés líder, se especializa en productos de telecomunicaciones como conmutadores Ethernet L2, transpondedores y conmutadores Ethernet industriales. La empresa mantiene un estricto control sobre el diseño del producto, asegurando el cumplimiento de certificaciones importantes. La serie FRM220-OPS de esta compañía, por ejemplo, proporciona redundancia de ruta de fibra de manera individual por canal, con tiempos de conmutación a una ruta protegida de tan solo 20 ms en caso de fallo en la ruta activa.
Consideraciones Adicionales para Conmutadores de Fibra
Conmutadores Administrados vs. No Administrados
- Conmutadores Administrados: Ofrecen un control y personalización significativos mediante funciones avanzadas como la monitorización de red, las VLAN y el control de tráfico. Son ideales para configuraciones de red más sofisticadas o cambiantes.
- Conmutadores No Administrados: Son dispositivos plug-and-play esenciales que funcionan sin necesidad de configuración por parte del usuario. Son ideales para redes pequeñas con poca supervisión o requisitos de funciones complejas.
Fibra Multimodo vs. Monomodo
La elección entre fibra multimodo y monomodo es crucial:
- Fibra Multimodo: Comúnmente utilizada en redes LAN y centros de datos para distancias más cortas. Es rentable para distancias inferiores a 500 metros.
- Fibra Monomodo: Diseñada para la transmisión extensiva de datos a más de 10 km. Su menor diámetro de núcleo reduce considerablemente la atenuación y la degradación de la señal.
Conmutadores de Fibra Gigabit Ethernet
Los conmutadores de fibra Gigabit Ethernet son cruciales en las redes empresariales, ya que ofrecen tráfico de datos por encima del umbral habitual. Mejoran el ancho de banda y la velocidad de transferencia de datos, garantizando una conectividad fluida incluso en redes de alto tráfico.
Calidad de Servicio (QoS)
La gestión moderna del tráfico de red requiere la priorización de datos para diversas aplicaciones y servicios. La QoS permite clasificar el tráfico de red para garantizar la consistencia del rendimiento, minimizar la pérdida de paquetes y asegurar una baja latencia, protegiendo así los servicios considerados críticos.
VLAN para la Segmentación de Red
Las VLAN refuerzan la seguridad de una red al subdividirla en partes diferenciadas, lo que permite a los administradores gestionar el tráfico y controlar el acceso entre diferentes áreas de la red. Esto reduce el riesgo de acceso no autorizado y ayuda a contener posibles riesgos de seguridad.
Transceptores SFP
Los transceptores SFP (Small Form-Factor Pluggable) son indispensables para una conexión de red fiable. Proporcionan diversas interfaces de red, facilitando la conexión a routers, switches y otros equipos. Facilitan la transmisión fiable de datos a través de cables de fibra óptica a distancias considerables.
La conexión de switches mediante cable de fibra óptica es una solución fiable para la transmisión de datos de alta velocidad y larga distancia. Siguiendo los pasos de preparación, el proceso de conexión paso a paso y las recomendaciones de mantenimiento a largo plazo, se puede lograr una conexión de red estable y eficiente. Recuerde utilizar cable y componentes de fibra óptica de alta calidad, inspeccionar y limpiar el sistema periódicamente y supervisar el rendimiento de la señal para solucionar los problemas con prontitud.
