Módulos NFC: La Puerta de Entrada a la Comunicación de Campo Cercano

La tecnología de Comunicación de Campo Cercano (NFC, por sus siglas en inglés) ha revolucionado la forma en que interactuamos con nuestros dispositivos y el mundo que nos rodea. En su núcleo, los módulos NFC son los componentes de hardware que hacen posible esta comunicación inalámbrica de corto alcance, permitiendo una interacción fluida y segura entre dispositivos electrónicos. Estos módulos, a menudo compactos e integrados, son la clave para desbloquear un abanico de aplicaciones, desde pagos móviles hasta el control de acceso y la identificación de objetos.

¿Qué es un Módulo NFC?

Un módulo NFC, también conocido como módulo lector NFC, es un componente de hardware que integra la funcionalidad de comunicación de campo cercano (NFC) en un dispositivo o sistema electrónico. Estos módulos se utilizan para permitir la comunicación NFC entre el dispositivo con el que están integrados y otros dispositivos o etiquetas NFC habilitados para NFC. Básicamente, actúan como el puente que permite a los dispositivos "hablar" entre sí a distancias muy cortas, típicamente de unos pocos centímetros.

Los módulos NFC constan de varios componentes esenciales para su funcionamiento:

1. La antena NFC: Este es un componente crítico del módulo, responsable de generar los campos electromagnéticos necesarios para la comunicación NFC. Funciona tanto para transmitir como para recibir las señales electromagnéticas que permiten el intercambio de datos.
2. Un microcontrolador o controlador NFC: Este componente se encarga de gestionar todas las operaciones del módulo NFC. Sus responsabilidades incluyen la codificación y decodificación de datos, la administración de los protocolos de comunicación NFC y el control general del comportamiento del módulo.
3. Interfaz de conexión: Los módulos NFC suelen contar con una interfaz que les permite conectarse a un dispositivo anfitrión, como un teléfono inteligente, una tableta o un sistema embebido. Esta conexión permite que los datos procesados por el módulo NFC sean transmitidos al dispositivo principal para su interpretación o acción.
4. Fuente de alimentación: Como cualquier componente electrónico, el módulo NFC requiere energía para funcionar.

El firmware del módulo NFC contiene las instrucciones de software necesarias para manejar el protocolo de comunicación NFC, el intercambio de datos y las funciones de seguridad. Este software gestiona el inicio y la finalización de las comunicaciones NFC y proporciona a los desarrolladores Interfaces de Programación de Aplicaciones (APIs) para integrar la funcionalidad NFC en sus aplicaciones.

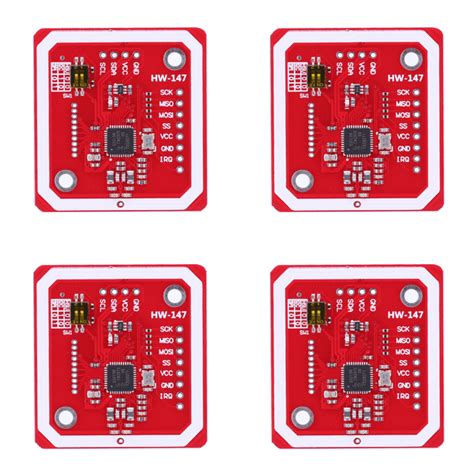

El Chip PN532: Un Corazón NFC Versátil

Dentro del ecosistema de los módulos NFC, el chip PN532 ha emergido como una plataforma particularmente popular y versátil. El módulo PN532 es un controlador NFC (Near Field Communication) que permite a plataformas como Arduino comunicarse con dispositivos NFC, como tarjetas RFID y teléfonos móviles habilitados para NFC. Su diseño compacto, que a menudo incluye la antena integrada en el mismo circuito impreso (PCB), lo convierte en una solución atractiva para una amplia gama de proyectos.

El chip PN532 es muy conocido en la comunidad de desarrollo, lo que se traduce en la disponibilidad de librerías para plataformas populares como Arduino y Raspberry Pi, facilitando enormemente su integración. Este chip se encuentra virtualmente en cada teléfono y dispositivo con capacidades NFC, lo que subraya su importancia y amplia adopción.

La flexibilidad del PN532 es una de sus mayores fortalezas. Puede comunicarse a través de tres interfaces de comunicación distintas: SPI (Serial Peripheral Interface), I2C (Inter-Integrated Circuit) y UART (Universal Asynchronous Receiver-Transmitter). Esta variedad de interfaces permite a los desarrolladores elegir la opción más conveniente según los requisitos de su proyecto y las capacidades de su microcontrolador anfitrión.

El chip PN532 es capaz de realizar prácticamente todo lo relacionado con NFC: puede leer y escribir en etiquetas NFC, comunicarse con teléfonos que soportan NFC (por ejemplo, para procesar pagos) e incluso actuar como una etiqueta NFC. Si el objetivo es evaluar el PN532, o realizar investigación y desarrollo en el campo de NFC o RFID, este módulo es una opción ideal.

El módulo PN532 opera en un rango de voltaje de 3.3V a 5V DC y funciona a una frecuencia de 13.56 MHz, que es el estándar para la mayoría de las aplicaciones NFC. La transferencia de datos puede alcanzar velocidades máximas considerables, y su distancia típica de lectura/escritura es de aproximadamente 5 cm, pudiendo extenderse hasta 10 cm en modo de emulación. Las velocidades de lectura de hasta 212 kbits/s y de escritura de hasta 424 kbits/s permiten interacciones rápidas y eficientes.

Para facilitar la comunicación con el módulo PN532, especialmente en entornos de desarrollo como Arduino, es necesario instalar la biblioteca correspondiente. La biblioteca Adafruit PN532 es una opción común y bien soportada que permite a los usuarios comenzar a experimentar rápidamente con el módulo y las tarjetas NFC.

El Fundamento de NFC: Una Extensión de RFID

NFC (Near Field Communications) es una tecnología que permite que dos dispositivos muy cercanos entre sí se comuniquen. Puede ser vista como una tecnología similar a Bluetooth, pero operando a una distancia mucho más corta y, crucialmente, sin requerir autenticación por parte del usuario, lo que significa que el usuario no interviene activamente en el proceso de conexión.

Fundamentalmente, NFC es una extensión de la tecnología RFID (Identificación por Radiofrecuencia). De tal manera, cualquier cosa que se pueda hacer con RFID se puede hacer con NFC. Sin embargo, NFC permite hacer aún más cosas, como establecer una comunicación bidireccional con teléfonos celulares que incorporan NFC.

La tecnología NFC es un nuevo sistema inalámbrico, basado en el RFID y en otras tecnologías de identificación e interconexión sin contacto para la transmisión de datos. En general, cuando hablamos de NFC, nos estamos refiriendo a la capacidad de los smartphones y otros dispositivos de establecer radio comunicación entre ellos haciendo tan sólo que se toquen o aproximándolos, típicamente a una distancia de 10 cm o menor. Esta corta distancia lleva implícita seguridad en las operaciones, ya que éstas no se realizarán si los dispositivos no se aproximan voluntariamente. Esta vecindad necesaria de los dispositivos hace que una posible interceptación de las comunicaciones tenga una probabilidad muy baja.

Cómo Funciona la Tecnología NFC

La tecnología NFC puede establecer rápida y automáticamente una red inalámbrica, proporcionando una "conexión virtual" para dispositivos celulares, Bluetooth o WiFi para permitir la comunicación entre dispositivos dentro de una distancia corta. Es adecuada para la comunicación entre dispositivos móviles, electrónica de consumo, PC y controles inteligentes.

La comunicación NFC se produce entre un dispositivo iniciador y un dispositivo objetivo, y cualquier dispositivo NFC puede actuar como iniciador o como objetivo. Los dos dispositivos se acoplan entre sí en forma de campos magnéticos de CA, y la modulación de la portadora se realiza en forma ASK (Amplitude Shift Keying) o FSK (Frequency Shift Keying) para transmitir señales digitales.

El dispositivo iniciador genera un campo magnético de radiofrecuencia para inicializar la comunicación (definiendo el esquema de modulación, codificación, velocidad de transmisión y formato de trama de la interfaz RF). El dispositivo objetivo responde al comando emitido por el dispositivo iniciador, seleccionando la radiofrecuencia enviada por el dispositivo iniciador o generada por sí mismo, para establecer la comunicación.

Existen tres modos principales de operación NFC:

1. Modo Activo: En este modo, cada dispositivo debe generar su propio campo de radiofrecuencia cuando desea enviar datos a otro dispositivo. Este es el modo estándar para la comunicación punto a punto y permite una configuración de conexión muy rápida.
2. Modo Pasivo: Este modo es el opuesto al modo activo. En este caso, el terminal NFC se simula como una tarjeta, respondiendo pasivamente al campo de radiofrecuencia emitido por otros dispositivos para leer o escribir información.
3. Modo Bidireccional: En este modo, ambos terminales NFC emiten activamente campos de radiofrecuencia para establecer una comunicación punto a punto. Equivale a que ambos dispositivos NFC estén en modo activo.

Modos de Trabajo NFC

Además de los modos de operación generales, NFC también se define por sus modos de trabajo específicos, cada uno adaptado a diferentes aplicaciones:

• Modo de Emulación de Tarjeta: Este modo es fundamental para los pagos móviles sin contacto, así como para aplicaciones en centros comerciales y transporte público. El usuario simplemente acerca su teléfono al lector de tarjetas y, tras confirmar la transacción (a menudo con una contraseña), la operación se completa. Este modo es esencialmente equivalente a una tarjeta IC y puede reemplazar una gran cantidad de tarjetas físicas, como tarjetas de crédito, de autobús o de acceso. Una ventaja significativa es que el dispositivo anfitrión (como un teléfono móvil) puede funcionar incluso si no tiene energía, ya que la energía es proporcionada por el lector de tarjetas.
• Modo Peer-to-Peer (P2P): Similar a la transmisión de datos por Bluetooth, este modo permite que dos dispositivos habilitados para NFC intercambien datos directamente al ser aproximados. Esto es útil para tareas como descargar música, intercambiar imágenes o sincronizar guías telefónicas. A través de NFC, se pueden lograr conexiones inalámbricas entre dispositivos como cámaras digitales, ordenadores y teléfonos móviles.
• Modo Lector/Escritor: En este modo, el dispositivo NFC actúa como un lector de tarjetas sin contacto, permitiendo, por ejemplo, leer información de etiquetas NFC.

Estándares NFC: La Base de la Interoperabilidad

La interoperabilidad entre diferentes dispositivos y etiquetas NFC es crucial, y esto se garantiza mediante una serie de estándares bien definidos. El NFC Forum, una asociación industrial fundada en 2004 por Nokia, Philips Semiconductors (ahora NXP Semiconductors) y Sony, juega un papel fundamental en la promoción de la tecnología y el establecimiento de estos estándares clave. La mayoría de los primeros casos empresariales, como los tags para anuncios u otras aplicaciones industriales, no siempre tuvieron éxito porque se impusieron otras tecnologías (códigos 3D, tags UHF…). Sin embargo, la principal ventaja del NFC es que los dispositivos NFC habitualmente están conectados en la nube (“cloud”).

Los principales estándares NFC incluyen:

• FeliCa: Un estándar de tecnología de tarjetas inteligentes sin contacto introducido por Sony, también conocido como Tipo F o NFC-F. Está incluido en la norma ISO 18092.
• ISO/IEC 14443 A: Este es un estándar de tarjeta IC sin contacto definido por ISO, también conocido como Tipo A o NFC-A. Es uno de los protocolos centrales de la tecnología NFC y define la interfaz de comunicación con tarjetas inteligentes y lectores de tarjetas, especificando la capa física y la capa de enlace de datos de comunicación.
• ISO/IEC 14443 B: Otro estándar de tarjeta IC sin contacto definido por ISO, también llamado Tipo B o NFC-B.
• ISO/IEC 15693: Un estándar de radiofrecuencia (RF) sin contacto basado en acoplamiento inductivo, adecuado para la identificación de objetos y el almacenamiento de información. A diferencia de ISO/IEC 14443, ISO/IEC 15693 ofrece una distancia de comunicación más larga y es ideal para escenarios como el préstamo de bibliotecas y el seguimiento logístico. Este estándar internacional RFID tiene una distancia máxima de lectura de 1 a 2 metros y surgió para compensar las deficiencias de distancia de comunicación insuficiente de ISO14443 y el número limitado de etiquetas que se pueden leer simultáneamente. También se le conoce como Tipo V o NFC-V.
• ISO/IEC 18092 (ECMA-340): Un estándar relanzado por Sony y NXP, que es compatible con 14443 A e incluye FeliCa.
• ISO/IEC 21481 (ECMA-352): Basado en ISO/IEC 18092, este estándar es compatible con ISO 15693.
• Protocolo de Intercambio NDEF Simple (SNEP): SNEP es un protocolo de intercambio simple basado en NDEF (NFC Data Exchange Format) para el intercambio de datos entre dispositivos NFC.
• Formato de Intercambio de Datos NFC (NDEF): NDEF es el formato estándar utilizado para transferir datos entre dispositivos NFC.

Un dispositivo NFC (NFC Forum Device) se define cuando implementa al menos las partes obligatorias del conjunto de protocolos definidos por el NFC Forum y respeta los requisitos de interoperabilidad establecidos. Por otro lado, una etiqueta NFC es un transpondedor sin contacto compatible con una de las cuatro tipologías definidas por el NFC Forum, o bien con el estándar ISO/IEC 18092.

Aplicaciones de los Módulos NFC

La versatilidad de los módulos NFC abre un vasto abanico de aplicaciones prácticas en nuestra vida diaria y en entornos profesionales:

• Pagos Móviles: Quizás una de las aplicaciones más conocidas, donde los teléfonos inteligentes o wearables pueden reemplazar tarjetas de crédito o débito, permitiendo transacciones rápidas y seguras al acercar el dispositivo a un terminal de pago compatible.
• Control de Acceso: Los módulos NFC se utilizan en sistemas de control de acceso para proporcionar una entrada segura a edificios, habitaciones o vehículos mediante tarjetas de acceso o credenciales habilitadas para NFC.
• Transporte Público: La tecnología NFC se aplica en sistemas de pago de tarifas y emisión de billetes sin contacto para el transporte público, agilizando el acceso y la validación de billetes.
• Emparejamiento de Dispositivos: NFC puede simplificar el proceso de emparejamiento de dispositivos Bluetooth o Wi-Fi. Simplemente tocando dos dispositivos habilitados para NFC, se puede iniciar la conexión y transferencia de datos, eliminando la necesidad de configuraciones manuales complejas.
• Etiquetas Inteligentes: Se pueden colocar etiquetas NFC en objetos o lugares, permitiendo que los dispositivos móviles lean información al ser acercados. Esto se utiliza para proporcionar detalles sobre productos, enlaces a sitios web, información de contacto, o incluso para activar acciones predefinidas en el dispositivo del usuario.
• Autenticación y Verificación: En entornos corporativos o de seguridad, NFC puede utilizarse para autenticar la identidad de un usuario o verificar la autenticidad de un producto.
• Intercambio de Información: El modo peer-to-peer permite compartir fácilmente información como contactos, enlaces a redes sociales o archivos pequeños entre dispositivos.
• Publicidad Interactiva: Los módulos NFC pueden integrarse en anuncios físicos o carteles, permitiendo a los usuarios interactuar con ellos tocando con sus dispositivos para obtener más información, descuentos o participar en promociones.

La mayoría de los móviles con sistema operativo Android soportan el modo "Card Emulation", aunque su implementación puede variar. Algunos móviles con este sistema operativo permiten esta forma de trabajo mediante el acceso al Secure Element (SE) del mismo, o bien mediante acceso a la SIM. En algunos casos, es posible ver el móvil como un tag que presenta un identificador aleatorio. Es posible determinar si el smartphone soporta la modalidad peer-to-peer, o está en modo de emulación de tarjeta, con el valor del byte SAK.

En resumen, los módulos NFC, con el PN532 como un ejemplo destacado, son componentes fundamentales que habilitan una nueva era de interacción inalámbrica de corto alcance. Su facilidad de uso, sus funciones de seguridad inherentes y su notable versatilidad los convierten en una tecnología cada vez más popular y esencial en una amplia gama de aplicaciones.
