En el mundo de las instalaciones de televisión y radiofrecuencia, la distribución de señal es un aspecto crucial para garantizar una recepción de calidad en todos los puntos de acceso. Para lograr esto, se emplean diversos componentes pasivos de distribución, entre los cuales destacan el derivador coaxial y el distribuidor. Aunque ambos tienen la función de repartir una señal de entrada a múltiples salidas, sus aplicaciones, diseño y eficiencia difieren significativamente, especialmente en instalaciones de mayor envergadura. Comprender la naturaleza y el propósito de un derivador coaxial es fundamental para cualquier instalador profesional que busque optimizar el rendimiento de una red de distribución de señal.
Entendiendo el Derivador Coaxial: Más Allá de la Simple División
Un derivador coaxial es un elemento pasivo de distribución diseñado para gestionar de manera más compleja y eficiente la señal de televisión en instalaciones de mayor escala, como edificios de varias plantas. A diferencia de un distribuidor simple, un derivador no solo segrega la señal para atender a ramales secundarios, sino que también permite la continuidad de la línea principal hacia otros niveles de la instalación. Esta capacidad de extender la señal a través de múltiples plantas lo distingue claramente de los distribuidores convencionales.
La arquitectura de un derivador coaxial se caracteriza por tener una entrada principal, una salida de paso y varias salidas de derivación. La salida de paso es fundamental, ya que presenta una atenuación mínima (pérdidas de paso bajas). Esta característica permite que la señal continúe su recorrido con la menor degradación posible, facilitando la conexión en cascada con otro derivador en la planta inmediatamente inferior de la instalación. Por otro lado, las salidas de derivación están diseñadas para tener una atenuación establecida y controlada, conocidas como pérdidas de derivación. Esta atenuación es clave para un diseño de red equilibrado, ya que permite compensar la distribución de señal a lo largo de toda la instalación.
Es importante destacar que los derivadores se seleccionan como parte de un diseño integral de la red de distribución, y no de forma individual. La elección de un derivador adecuado implica considerar no solo el número de salidas y las pérdidas generales, sino también el margen de frecuencia operativo y, de manera crucial, el rechazo entre salidas de derivación. Este último parámetro asegura que la señal de una salida no interfiera con las otras, manteniendo la integridad de cada canal.
Una característica intrínseca de los derivadores, derivada de su principio de funcionamiento por acoplamiento, es la imposibilidad del paso de corriente continua (DC). Esto significa que no pueden transmitir energía eléctrica directa, lo cual es una consideración importante en ciertos tipos de instalaciones.
La Importancia del Cable Coaxial en la Distribución de Señal

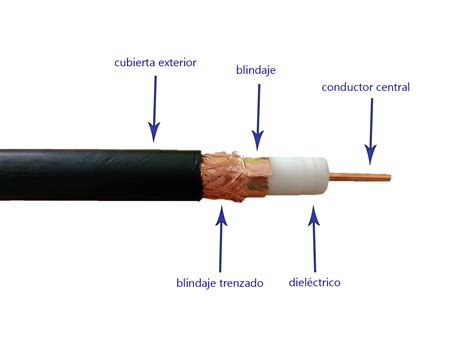

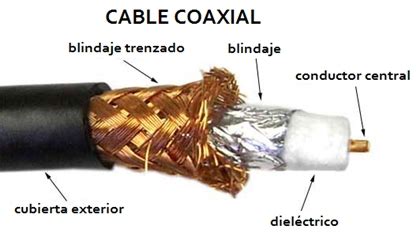

Antes de profundizar en las aplicaciones específicas de los derivadores, es esencial comprender el medio a través del cual viajan estas señales: el cable coaxial. El cable coaxial, también conocido como coaxil, coaxcable o coax, es un tipo de cable diseñado para transportar señales eléctricas de alta frecuencia con una mínima pérdida e interferencia. Su estructura distintiva consta de dos conductores concéntricos: un núcleo central (generalmente de cobre) que transporta la señal de información, y una malla exterior (llamada malla, blindaje o trenza) que actúa como conductor de retorno y, fundamentalmente, como blindaje protector.
Entre estos dos conductores se encuentra una capa aislante dieléctrica, cuyas propiedades influyen directamente en la calidad de la transmisión. La malla trenzada protege al núcleo de interferencias electromagnéticas externas (ruido eléctrico) y de la distorsión que podría ser causada por señales adyacentes. Este apantallamiento es vital para mantener la limpieza de la señal, especialmente en sistemas de vídeo y audio donde la integridad de la información es primordial.
Los cables coaxiales se definen por su impedancia característica, siendo 50, 52, 75 u 93 ohmios los valores más comunes. Para la distribución de señales de televisión y vídeo, la impedancia de 75 ohmios es la más utilizada. Diferentes tipos de cables coaxiales, como el RG-6, RG-59 y RG-11, se emplean según las necesidades específicas de la instalación, variando en diámetro, flexibilidad y capacidad de transmisión a larga distancia. El RG-6 es la opción estándar para televisión de alta definición y tiradas de hasta varias decenas de metros sin pérdidas significativas, mientras que el RG-11 se reserva para distancias mucho mayores y aplicaciones especializadas debido a su menor atenuación pero mayor coste.
Distribuidor vs. Derivador: Clarificando las Diferencias
La confusión entre distribuidores y derivadores es común, pero sus roles en una instalación son distintos.
El Distribuidor (Splitter):Un distribuidor, o "splitter" en inglés, es un dispositivo con una entrada y múltiples salidas (comúnmente 2, 4 o 6). Su función principal es dividir la señal de una única fuente a varias salidas de manera equitativa. Son ideales para instalaciones domésticas o de pequeña escala donde se requiere llevar la señal a pocas habitaciones o dispositivos dentro de un mismo nivel.
- Función principal: Dividir la señal de entrada en partes iguales entre sus salidas.
- Pérdida de señal: Cada división implica una pérdida inherente. Un splitter de dos salidas típicamente introduce una pérdida de 3.5 dB por salida (aproximadamente 4 dB de pérdida de paso total), y uno de cuatro salidas, alrededor de 7 dB por salida (aproximadamente 8 dB de pérdida de paso total). La unidad de medida "dB" (decibelio) es una magnitud logarítmica que facilita los cálculos de atenuación en el diseño de instalaciones.
- Uso: Común en instalaciones domésticas, apartamentos, oficinas pequeñas, y donde las distancias de distribución son cortas.
- Simplicidad y Costo: Son más sencillos y económicos que los derivadores, lo que los convierte en una opción viable para presupuestos limitados o cuando la calidad de señal es menos crítica.
- Limitación: No permiten extender la señal a otros niveles de distribución de manera eficiente.
El Derivador (Tap):Como se mencionó, el derivador es un componente más sofisticado, diseñado para instalaciones más complejas y extensas.
- Función principal: Distribuir la señal de televisión de manera más jerárquica y eficiente, permitiendo la continuidad de la línea principal a través de múltiples niveles.
- Distribución balanceada: Mantiene una señal más uniforme en todas las tomas finales, compensando las pérdidas acumuladas.
- Capacidad para segregar ramales: Permite gestionar múltiples ramales de distribución, optimizando el uso del cableado.
- Diseño para largas distancias y múltiples niveles: Segrega una cantidad controlada de señal en las tomas cercanas al amplificador, entregando la mayor parte de la señal a las tomas más alejadas, manteniendo el balanceo general.
- Salida de paso: Posee una salida con muy baja atenuación para continuar la línea principal a otros derivadores o niveles.
- Salidas de derivación: Tienen una atenuación controlada para alimentar las tomas de usuario en un nivel específico.
- Bloqueo de corriente: Las salidas de derivación suelen incorporar un diodo para bloquear el paso de corriente continua, evitando interferencias en la instalación comunitaria.
¿Cuándo Utilizar un Derivador Coaxial?
La elección entre un derivador y un distribuidor depende intrínsecamente de la complejidad y escala de la instalación:
- Instalaciones de Varias Plantas o Gran Escala: Los derivadores son la solución predilecta en edificios de múltiples plantas (hoteles, hospitales, oficinas, edificios de apartamentos) donde la señal debe distribuirse a numerosas unidades o habitaciones a lo largo de diferentes niveles.
- Largas Distancias y Edificios de Gran Tamaño: Cuando la infraestructura de distribución abarca grandes extensiones, los derivadores son esenciales para mantener la integridad de la señal.
- Requerimientos de Alta Calidad y Señal Balanceada: En situaciones donde es crucial asegurar una calidad de señal uniforme y óptima en todas las tomas finales, los derivadores garantizan que todos los receptores reciban una señal balanceada, dentro de los rangos recomendados (idealmente entre 60 y 70 dB).
El Diseño de la Red de Distribución: Un Enfoque Integral
La selección y el posicionamiento de los derivadores no son decisiones aisladas. Un diseño de red de distribución efectivo requiere un enfoque holístico, donde los derivadores se escogen en conjunto para lograr un equilibrio óptimo de señal en todos los puntos de acceso.
Consideremos un edificio de varias plantas. Si el amplificador de antena se encuentra en la planta superior, los vecinos de las plantas inferiores recibirían una señal progresivamente más débil debido a las pérdidas inherentes en el cableado. Para contrarrestar esto, se emplean derivadores con diferentes niveles de atenuación en sus salidas de paso y derivación.
- En la planta más alta (cercana al amplificador), se podría utilizar un derivador con una mayor atenuación de paso. Esto significa que una porción mayor de la señal se deriva a las tomas de esa planta, mientras que una porción menor continúa hacia la planta inferior.
- En la planta intermedia, se usaría un derivador con una atenuación de paso media.
- En la planta inferior, se emplearía un derivador con una baja atenuación de paso.
Al sumar las pérdidas de cada derivador y la atenuación del cableado correspondiente a cada planta, se busca que todas las tomas de televisión reciban un nivel de señal similar y dentro del rango óptimo. Este cálculo de atenuaciones es fundamental para asegurar una distribución balanceada y evitar problemas de recepción.
instalaciones de telecomunicaciones: cálculo del nivel de señal en una toma
Consideraciones Adicionales y Tecnologías Relacionadas
La tecnología de distribución de señal ha avanzado, y herramientas como el CableIQ (un comprobador de redes) pueden detectar la presencia de splitters y, en cierta medida, evaluar su calidad y número de divisiones mediante técnicas como la reflectometría en el dominio del tiempo (TDR). Estas herramientas son valiosas para diagnosticar problemas en instalaciones existentes, identificando splitters de baja calidad que pueden causar atenuación excesiva o reflexiones no deseadas, lo que se traduce en imágenes fantasma o pérdida de señal. Un splitter de alta calidad debe mantener una impedancia de 75 ohmios en un amplio rango de frecuencias, minimizando las reflexiones.
En resumen, mientras que los distribuidores son adecuados para tareas de división de señal sencillas y de corto alcance, los derivadores coaxiales son la columna vertebral de las instalaciones de distribución de señal más complejas y extensas. Su diseño inteligente permite una gestión jerárquica de la señal, asegurando que la calidad de recepción sea óptima en cada punto, desde la planta más alta hasta la más baja de un edificio. La correcta selección y aplicación de los derivadores, como parte de un diseño de red integral, es la clave para garantizar una experiencia de visualización sin interrupciones y de alta fidelidad.
