La elección del cableado adecuado es fundamental para el correcto funcionamiento de cualquier red de datos. Entre las diversas opciones disponibles, el cable UTP (Unshielded Twisted Pair) ocupa un lugar destacado debido a su versatilidad y coste-efectividad. Dentro de la categoría de cables UTP, la distinción entre conductores unifilares y multifilares es crucial para entender sus diferentes comportamientos y aplicaciones. Este artículo se adentra en el mundo del cable UTP unifilar, explorando sus características, ventajas, desventajas y su rol en la infraestructura de redes moderna.
¿Qué es un Cable UTP Unifilar?

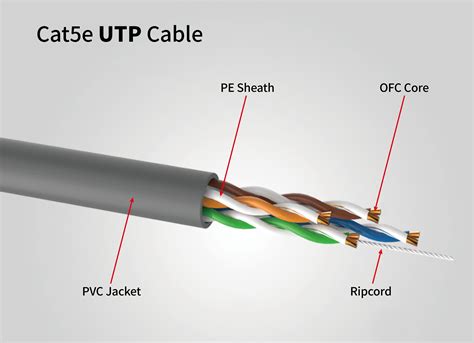

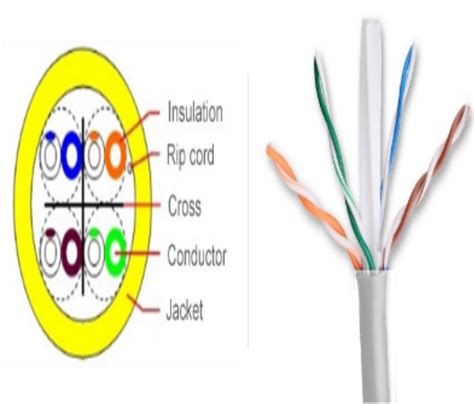

Un cable UTP unifilar se refiere a un tipo de cable de par trenzado sin apantallamiento (Unshielded Twisted Pair) en el que cada conductor individual dentro de los pares está compuesto por un único hilo sólido de cobre. A diferencia de los cables multifilares, donde cada conductor está formado por varios hilos finos trenzados entre sí, el cable unifilar presenta una estructura más simple y robusta a nivel de conductor.
La configuración de "par trenzado" es inherente al diseño de los cables UTP, independientemente de si los conductores son unifilares o multifilares. Este trenzado de los pares de cobre es un mecanismo esencial para reducir la interferencia electromagnética (EMI) y la diafonía (crosstalk) entre los pares adyacentes. La forma en que se trenzan los cables es específica para cada categoría de cable UTP (Cat5e, Cat6, Cat6a, etc.) y determina su capacidad para soportar diferentes velocidades de transmisión de datos y anchos de banda.
Características y Comportamiento del Conductor Unifilar
Los pares de cobre unifilares, al estar constituidos por un solo hilo sólido, exhiben propiedades eléctricas y mecánicas distintas en comparación con sus contrapartes multifilares. Una de las características más notables es su comportamiento en altas frecuencias. Los pares de cobre unifilares presentan un mejor comportamiento en alta frecuencia que aquellos que están compuestos por muchos hilos de pequeña sección (multifilares). Esto se debe a que la corriente eléctrica tiende a fluir por la superficie del conductor a altas frecuencias (efecto pelicular), y un conductor sólido, al tener una superficie más uniforme y continua, puede gestionar mejor este fenómeno.
Sin embargo, esta solidez del conductor unifilar también conlleva una desventaja inherente: la rigidez. Los cables UTP unifilares son significativamente menos flexibles que los cables multifilares. Esta rigidez los hace más propensos a romperse si se doblan repetidamente o se someten a tensiones mecánicas excesivas. Por esta razón, su instalación requiere un manejo más cuidadoso para evitar daños que puedan afectar la integridad de la señal.
Ventajas del Cable UTP Unifilar
A pesar de su rigidez, el cable UTP unifilar ofrece varias ventajas que lo hacen una opción preferida para ciertas aplicaciones:
- Mejor Rendimiento en Alta Frecuencia: Como se mencionó, los conductores unifilares exhiben un mejor comportamiento en altas frecuencias, lo que puede traducirse en una menor atenuación de la señal y una mayor capacidad para soportar anchos de banda más amplios en distancias específicas. Esto es particularmente relevante para aplicaciones que demandan un alto rendimiento de red.
- Mayor Durabilidad y Resistencia a la Compresión: La estructura sólida de un conductor unifilar lo hace más resistente a la compresión y a daños físicos directos en comparación con los hilos finos de un cable multifilar. Una vez instalado, un cable unifilar puede ser más robusto frente a presiones constantes.
- Coste Generalmente Inferior: En muchos casos, la fabricación de cables UTP unifilares tiende a ser más económica que la de los cables multifilares, lo que puede representar un ahorro significativo en proyectos de cableado a gran escala.
- Adecuado para Instalaciones Fijas: Su rigidez, aunque una desventaja para aplicaciones móviles, lo hace ideal para instalaciones permanentes y fijas, como el cableado horizontal que va desde el panel de parcheo hasta las tomas de pared. Una vez instalado y asegurado, mantiene su forma y posición sin necesidad de ajustes constantes.
Desventajas del Cable UTP Unifilar
La principal desventaja del cable UTP unifilar reside en su falta de flexibilidad. Esto presenta desafíos en ciertos escenarios:
- Rigidez y Dificultad de Manipulación: La manipulación de cables unifilares puede ser más laboriosa, especialmente en espacios reducidos o con trazados complejos. Requieren más cuidado para evitar doblarlos en ángulos agudos, lo que podría dañar el conductor interno.
- Mayor Riesgo de Fractura por Flexión: Si se introducen pérdidas, ¿por qué se fabrican cables UTP multifilares? Efectivamente, dentro de los racks de 19" los latiguillos de parcheo se pueden ver sometidos a torsiones y recorridos muy exigentes, por lo que resulta muy importante que posean una cierta flexibilidad. Los cables unifilares no son adecuados para aplicaciones que implican movimientos o dobleces frecuentes, ya que el conductor sólido es más susceptible a la fatiga del material y a la fractura bajo estas condiciones.
- Menor Resistencia a Vibraciones: En entornos con vibraciones constantes, los cables unifilares pueden ser más propensos a sufrir fatiga del conductor, lo que podría llevar a fallos intermitentes o permanentes.
Aplicaciones Típicas del Cable UTP Unifilar
Dadas sus características, el cable UTP unifilar es la opción predilecta para el cableado horizontal en instalaciones de redes de datos. El cableado horizontal se refiere a la porción del sistema de cableado que va desde el área de telecomunicaciones (como un armario de parcheo) hasta las tomas de servicio en las áreas de trabajo de los usuarios.
CABLEADO ESTRUCTURADO de Redes en EDIFICIO
En este contexto, los cables unifilares se instalan típicamente en bandejas de cables, conductos o empotrados en las paredes, donde una vez colocados, permanecen estáticos. Su rigidez ayuda a mantener la organización del cableado y a evitar que los cables se enreden o se muevan. La conexión final en la toma de pared y en el panel de parcheo se realiza mediante conectores IDC (Insulation-Displacement Connector), que perforan el aislamiento del conductor unifilar para hacer contacto eléctrico.
Es importante destacar que los cables UTP unifilares no son adecuados para latiguillos (patch cords). Los latiguillos son cables cortos y flexibles que conectan dispositivos de red (como un ordenador o un switch) a las tomas de pared o a los paneles de parcheo. Estos cables deben ser flexibles para permitir la conexión y desconexión de equipos y para adaptarse a los movimientos necesarios. Por ello, los latiguillos se fabrican casi exclusivamente con conductores multifilares.

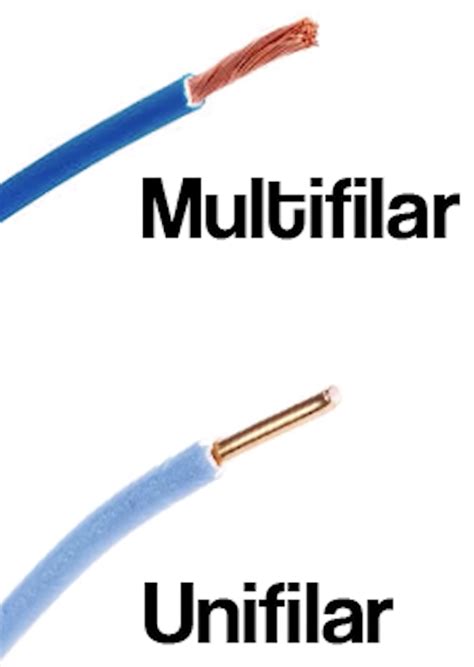

UTP Unifilar vs. UTP Multifilar: Una Comparación Detallada
La elección entre cable UTP unifilar y multifilar depende en gran medida de la aplicación específica y de los requisitos de la instalación.
| Característica | Cable UTP Unifilar | Cable UTP Multifilar |
|---|---|---|
| Estructura del Conductor | Un único hilo sólido de cobre por par. | Múltiples hilos finos de cobre trenzados por par. |
| Flexibilidad | Baja. Rígido. | Alta. Flexible. |
| Resistencia a la Compresión | Alta. | Menor. |
| Rendimiento en Alta Frecuencia | Generalmente mejor. | Puede ser inferior a altas frecuencias. |
| Resistencia a la Fatiga por Flexión | Baja. Propenso a la fractura. | Alta. Soporta movimientos y dobleces. |
| Aplicaciones Típicas | Cableado horizontal (instalaciones fijas). | Latiguillos (patch cords), cableado de paneles de parcheo. |
| Coste | Generalmente menor. | Generalmente mayor. |
| Instalación | Requiere más cuidado para evitar doblamientos. | Más fácil de manipular en espacios reducidos. |
La pregunta sobre por qué se fabrican cables UTP multifilares, si los unifilares presentan mejor comportamiento en alta frecuencia, se responde con la necesidad de flexibilidad en aplicaciones específicas. Si bien el conductor unifilar puede ofrecer una ligera ventaja en la integridad de la señal en ciertas condiciones, la incapacidad de soportar movimientos y dobleces lo hace inviable para los latiguillos. Los latiguillos de parcheo, como se mencionó anteriormente, se ven sometidos a torsiones y recorridos muy exigentes dentro de los racks de 19", lo que hace que su flexibilidad sea una característica indispensable.
Consideraciones Adicionales para la Instalación
Al trabajar con cable UTP unifilar, es crucial seguir las mejores prácticas de instalación para garantizar el rendimiento y la longevidad de la red:
- Radio de Curvatura: Respetar el radio de curvatura mínimo especificado por el fabricante. Doblar el cable en un radio demasiado pequeño puede dañar el conductor interno y degradar la señal.
- Evitar Torsiones Excesivas: Si bien el trenzado de los pares ayuda a mitigar la diafonía, las torsiones excesivas introducidas durante la instalación pueden contrarrestar estos beneficios.
- Uso de Herramientas Adecuadas: Utilizar herramientas de crimpado y terminación diseñadas para cables unifilares. Los conectores IDC son específicos para este tipo de conductor.
- Etiquetado y Documentación: Etiquetar claramente cada cable y mantener una documentación detallada de la topología de la red. Esto facilitará futuras tareas de mantenimiento y resolución de problemas.
El Rol del Cableado en la Infraestructura de Red
El cable UTP, ya sea unifilar o multifilar, sigue siendo la columna vertebral de muchas redes de datos a nivel empresarial y doméstico. Su capacidad para transmitir datos a velocidades Gigabit e incluso 10 Gigabit Ethernet (con categorías superiores como Cat6a y Cat7) lo convierte en una solución rentable y fiable.
La tecnología de cableado evoluciona constantemente, con categorías más nuevas que ofrecen mayor ancho de banda y mejor inmunidad al ruido. Sin embargo, los principios básicos del trenzado de pares y la elección entre conductores unifilares y multifilares siguen siendo relevantes. Comprender estas diferencias es esencial para diseñar e implementar una infraestructura de red que sea robusta, eficiente y que cumpla con los requisitos de rendimiento actuales y futuros.
En el contexto de Videovisión, donde se ofrece una variedad de productos, la calidad de los cables UTP, ya sean unifilares para instalaciones fijas o multifilares para conexiones flexibles, es un factor importante. La garantía de 12 meses (salvo indicación contraria) sobre todos los productos vendidos por Videovisión asegura al cliente que los componentes de red, incluyendo el cableado, cumplen con estándares de calidad. Si un producto presenta fallos de funcionamiento dentro del período de garantía, el cliente puede contactar al servicio de atención al cliente para gestionar la reparación o el reemplazo del producto, con un tiempo de resolución máximo de 30 días hábiles. Además, la posibilidad de realizar un cambio de producto dentro de los 30 días posteriores a la compra, siempre que el producto se encuentre en condiciones nuevas y con su embalaje original, proporciona una capa adicional de confianza al consumidor. Si desea mayor información sobre este artículo, por favor dirija su petición al Ing.
