Preparación y Conexión del Cable Coaxial: Una Guía Integral

El cable coaxial, un componente fundamental en la transmisión de señales de alta frecuencia, es la columna vertebral de muchas de nuestras tecnologías de comunicación modernas. Desde la televisión por cable que nos entretiene hasta el internet de banda ancha que nos conecta globalmente, pasando por las comunicaciones satelitales y los sistemas de vigilancia, su presencia es ubicua. La preparación y conexión adecuada de este cable son, por ende, cruciales para garantizar la fiabilidad y la calidad de la señal en una amplia gama de aplicaciones, desde el entretenimiento doméstico hasta las comunicaciones empresariales críticas. Ignorar los detalles en este proceso puede resultar en conexiones de red poco fiables, mala calidad de señal y, en última instancia, en costosas modificaciones.

Comprendiendo la Estructura del Cable Coaxial

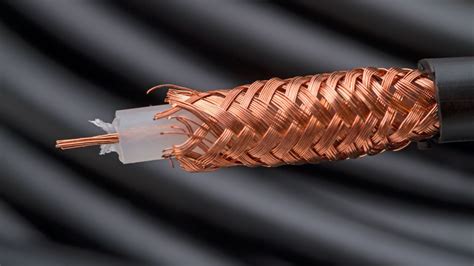

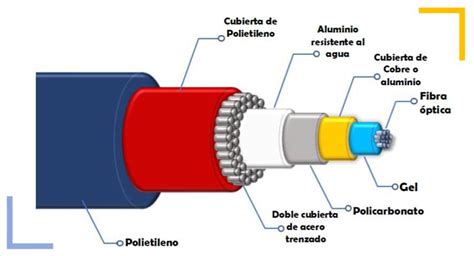

Originalmente concebido para aplicaciones militares, el cable coaxial tipo "Radio Guide" o RG, listado en el MIL-HDBK-216 de los Estados Unidos en 1962, ha evolucionado hasta convertirse en un estándar de la industria. Aunque existen numerosas variantes con capas adicionales, un cable coaxial típico de tipo RG consta de cuatro capas fundamentales que aseguran la integridad de la señal. Estas capas, dispuestas concéntricamente, son: la vaina protectora exterior, que actúa como aislante final; la capa de blindaje metálico, que protege contra interferencias electromagnéticas; el aislante dieléctrico, que mantiene una distancia precisa entre el conductor central y el blindaje; y, en el núcleo, el conductor central, que es el encargado de transportar la señal.

La construcción interna de estos cables presenta un perfil redondo distintivo. El conductor central, típicamente de cobre, es el encargado de transmitir las señales. Este está rodeado por una capa dieléctrica de aislamiento, seguida por una capa de blindaje conductor, que puede ser una lámina metálica o una malla de alambre trenzado. Finalmente, un blindaje exterior y una cubierta protectora completan la estructura. La correcta manipulación de estas capas durante la preparación del cable es esencial para mantener la impedancia característica del cable, ya sea de 50Ω o 75Ω, y evitar reflexiones de señal que degraden el rendimiento, especialmente a altas frecuencias. Una deformación de tan solo 1 mm en el dieléctrico puede tener un impacto significativo.

Selección y Herramientas para la Instalación de Conectores

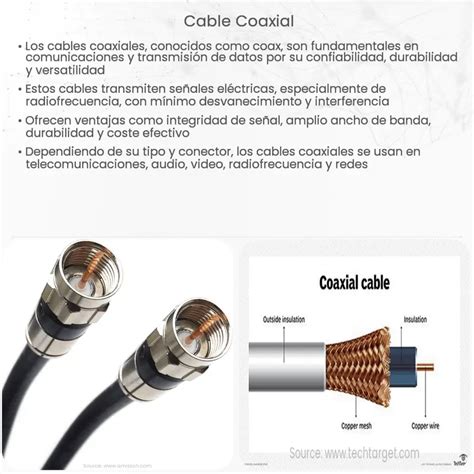

La elección del conector coaxial adecuado es el primer paso crítico para asegurar una conexión robusta y de alta calidad. Existen diversos tipos de conectores, cada uno diseñado para aplicaciones específicas. Los conectores de tipo F son los más comunes para la televisión por cable y satélite, mientras que los conectores BNC se utilizan frecuentemente en sistemas de CCTV y cámaras de seguridad. Los conectores RCA, por su parte, son habituales en equipos de audio y video. Es fundamental que el conector seleccionado sea compatible con el tipo de cable coaxial utilizado y los dispositivos a conectar, considerando factores como la impedancia y la frecuencia de la señal. Una impedancia incorrecta puede generar pérdida de señal e interferencias.

Para llevar a cabo la instalación de un conector coaxial de manera efectiva, se requiere un conjunto de herramientas y materiales específicos. Entre los más importantes se encuentran: un pelacables coaxial, una herramienta de compresión o engarzado, los conectores de compresión deseados, un cortador de cable coaxial y, en algunos casos, una llave inglesa o alicates. Los conectores de compresión son ampliamente recomendados, especialmente en entornos comerciales, ya que proporcionan la conexión más segura y resistente a la intemperie, manteniendo la calidad de la señal a lo largo del tiempo. Los conectores trenzados representan una alternativa, aunque generalmente ofrecen un rendimiento inferior a los de compresión. La inversión en herramientas de calidad, de marcas reconocidas, es crucial, ya que las herramientas baratas o de baja calidad pueden dar lugar a conexiones defectuosas y pérdida de señal a largo plazo.

El Proceso Detallado de Preparación y Conexión

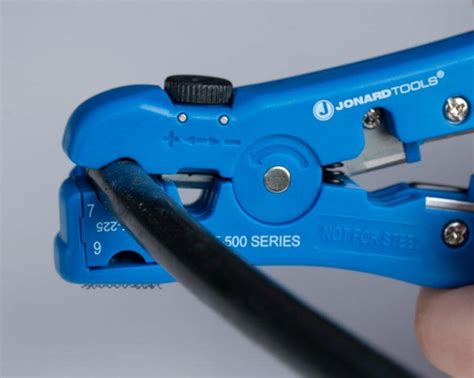

La preparación precisa del extremo del cable es un factor determinante para una transmisión de señal óptima y conexiones fiables. El proceso comienza utilizando un pelacables coaxial, ajustado para el tipo de cable específico (doble o cuádruplemente blindado, como el común RG-6). Se introduce el extremo del cable en el pelacables de modo que quede alineado con el extremo de la herramienta. Al retirar el aislamiento exterior, se deben observar dos cortes segmentados, lo que revela la lámina protectora.

Una vez pelada la cubierta exterior, se debe retirar el segmento más externo, exponiendo la lámina. A continuación, se despega la lámina del cable. Es común encontrar numerosos cables de tierra sueltos en este punto; estos deben doblarse cuidadosamente contra el cable. La mayoría de los pelacables expondrán la longitud adecuada de cable para el conector, pero siempre es prudente verificar que la longitud del conductor central expuesto sea la requerida por el tipo de conector, usualmente entre 6 mm y 12 mm.

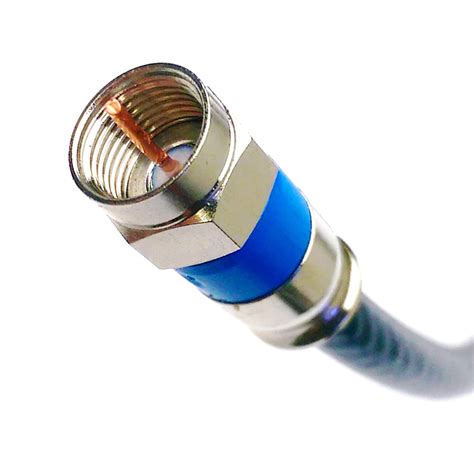

Tras la preparación, se procede a la colocación del conector. El extremo del cable preparado se introduce en el conector de compresión hasta que haga tope. Es vital asegurarse de que el conductor central esté completamente insertado y que las capas exteriores estén correctamente alineadas para la compresión. Con la herramienta de compresión, se aplica presión uniforme y firme sobre el conector para fijarlo al cable. Este proceso crea un sello hermético que previene fugas de señal. Tras la compresión, se debe verificar la firmeza de la conexión tirando suavemente del cable. Un conector correctamente instalado no debe desprenderse y debe presentar un acabado limpio y liso.

Consideraciones Adicionales y Mejores Prácticas

El diseño del conector coaxial busca mantener la continuidad de las capas del cable. La capa de blindaje metálico o conductor exterior del cable debe conectarse de manera uniforme a la capa de blindaje exterior del conector, y el aislante dieléctrico debe conectarse al conector de la misma forma para minimizar el cambio de impedancia. El conductor central se conecta al pin central del conector. En muchos conectores, se incluye un anillo metálico para reforzar la conexión mecánica del conductor exterior y asegurar un buen blindaje de radiofrecuencia. A menudo, se utiliza tubo o cinta termorretráctil adicional para fortalecer la conexión entre la cubierta exterior del cable y el conector.

Para asegurar la longevidad y el rendimiento, las curvas del cable coaxial deben ser suaves y cumplir con las especificaciones de radio de curvatura mínimo, generalmente de 1 a 2 cm. Los cables deben sujetarse cada 4 a 6 metros con abrazaderas adecuadas. Las instalaciones exteriores requieren protección con conductos impermeables. Las distancias prácticas máximas varían según el tipo de cable y la aplicación; por ejemplo, el cable RG-6 soporta tramos de hasta 300 metros, mientras que el RG-11 puede extenderse a más de 600 metros. La amplificación de la señal se hace necesaria cuando la pérdida total de señal cae por debajo de umbrales aceptables (normalmente -7 dBmV).

El National Electrical Code (NEC) exige que los blindajes de los cables coaxiales se conecten a tierra lo más cerca posible del punto de entrada del cable al edificio. Las conexiones coaxiales básicas, como conectar un televisor a una toma de corriente, pueden requerir solo herramientas manuales sencillas. Sin embargo, para aplicaciones más complejas o instalaciones comerciales, la planificación adecuada es fundamental. Esto puede incluir la instalación de cajas de bajo voltaje, una conexión a tierra adecuada con una varilla de tierra y asegurar la disponibilidad de cable y placas de pared adicionales.

La prueba exhaustiva de la conexión es el paso final para verificar la calidad de la instalación e identificar problemas antes de la puesta en marcha. Conectar el cable a los dispositivos y comprobar la intensidad y claridad de la señal es esencial. Si se observan problemas como pixelación, ruido o recepción débil, se debe volver a revisar el cable y el conector en busca de posibles fallos. Ajustar la posición del cable, apretar el conector o incluso reemplazarlo por uno nuevo pueden ser soluciones.

Empalme de Cables Coaxiales: Reparación y Extensión

La necesidad de empalmar cables coaxiales surge cuando se requiere extender un tendido de cable, reparar cableado dañado o modificar la infraestructura existente. Si bien es técnicamente posible empalmar cables sin conectores, este método se recomienda únicamente para reparaciones temporales de emergencia. Para instalaciones comerciales permanentes, el uso de conectores de compresión es el método preferido debido a su fiabilidad y resistencia a la intemperie.

El proceso de empalme con conectores de compresión implica preparar ambos extremos de los cables a unir. Se retira aproximadamente 15 mm de la cubierta exterior y luego 6 mm del aislamiento dieléctrico para exponer el conductor central. El blindaje trenzado se dobla hacia atrás contra la cubierta, y se inserta un conector de compresión en cada extremo preparado. El dieléctrico debe quedar a ras de la base del conector, y el conductor central debe sobresalir ligeramente. Cada conector se fija al cable utilizando la crimpadora de compresión. Finalmente, se conectan los dos extremos mediante un conector de barril cilíndrico. Un empalme correcto con conectores de compresión y un conector de barril presenta una pérdida de señal mínima, típicamente alrededor de 0.1 dB por conexión.

Es importante destacar que generalmente no se recomienda empalmar cables de diferentes tipos (por ejemplo, RG-6 a RG-11) debido a sus distintas impedancias, lo que puede generar desajustes y aumentar la pérdida de señal. Para obtener los mejores resultados, se deben empalmar siempre cables del mismo tipo.

En el caso de cables coaxiales subterráneos, se requiere una atención especial a la impermeabilización. Se deben utilizar conectores resistentes a la intemperie o rellenos de gel, aplicar cinta impermeable o tubo termorretráctil, y considerar el uso de un gabinete de empalme resistente a la intemperie para una protección adicional.

Cuándo Buscar Ayuda Profesional

Aunque el empalme de cables coaxiales puede ser un proyecto manejable para reparaciones simples, es recomendable consultar a expertos en cableado de baja tensión en diversas situaciones:

• Cuando se necesita instalar nuevos tendidos de cables en toda una instalación.
• Si se requieren múltiples empalmes en todo el edificio.
• La instalación involucra lugares de difícil acceso o un enrutamiento complejo.
• La calidad de la señal es crítica para aplicaciones de seguridad o transmisión de datos de alta velocidad.
• Se requieren conexiones garantizadas y resistentes a la intemperie para equipos de exterior.

Para empresas que dependen de una conectividad constante, invertir en técnicas de empalme adecuadas y conectores de calidad protege su infraestructura y minimiza el tiempo de resolución de problemas. Empresas especializadas, con años de experiencia en la atención a locales comerciales, ofrecen servicios profesionales de instalación y reparación de cable coaxial, adaptados a las necesidades específicas de cada instalación.
