El monitor o pantalla de un ordenador es el periférico de salida por antonomasia; a través del mismo, nuestro PC se comunica con nosotros y nos muestra en un lenguaje visual por el que obtenemos información sobre lo que está ocurriendo en ese momento. Las interfaces o salidas de vídeo han ido evolucionando con los años, adaptándose a las crecientes demandas de calidad de imagen y funcionalidad.
Los Primeros Pasos: De la Televisión Modificada a VGA
Los primeros ordenadores empleaban pantallas de televisión modificadas. Esto se debía, en plena Guerra Fría, al temor de que se pudiera modificar el sistema de radiofrecuencia de estas televisiones con los ordenadores para fines de espionaje o acceso a las comunicaciones de radio usadas por aquel entonces. Inicialmente, estos monitores eran monocromos: en blanco y negro, o en negro y naranja, o negro y verde. Eran los tiempos de las tarjetas Hercules. Posteriormente, llegaron las CGA, con sus cuatro colores y distintas paletas, que transformaron los videojuegos en experiencias visuales a menudo desagradables, con tonos azules y cian mezclados con amarillos y verdosos. En comparación, a veces era preferible mantener los gráficos en modo Hercules antes que jugar con los colores CGA.
En todos estos casos, se utilizaban monitores con normas analógicas. El estándar VGA, que se popularizó en los años 90, fue un hito. Sin embargo, en la década de los 80, predominaban las soluciones propietarias, ya que muchos fabricantes vendían el conjunto completo: unidad central, ratón, teclado y monitor, e incluso impresora. Hasta la llegada del PC AT en 1984, que introdujo el estándar EGA, los monitores para PC eran pantallas de televisión NTSC modificadas. No obstante, las limitaciones de este formato para mostrar imágenes con mayor definición hicieron necesaria la adopción de nuevos formatos de monitor para PC con una frecuencia horizontal más alta que los 15,7 KHz del NTSC.
VGA: El Estándar Analógico que Dominó por Décadas
El conector VGA, cuyas siglas significan Video Graphics Array, se convirtió en el estándar dominante durante décadas en prácticamente todos los equipos del planeta. Este conector, también conocido como conexión RGB o D-sub, se caracteriza por su configuración de 15 patillas dispuestas en tres filas, diseñadas para la transmisión de vídeo analógico. Su función principal era enviar la información de los componentes de color (rojo, verde y azul) en tres canales distintos, además de pines para controlar la sincronización horizontal y vertical del monitor, que en su momento era gestionada por la propia tarjeta gráfica.
Los tendidos de cable típicos para las conexiones VGA varían, pero generalmente están diseñados para distancias relativamente cortas, desde unos pocos pies hasta unos 50 pies (aproximadamente 1 a 15 metros). Los tendidos más largos pueden degradar la señal y reducir la calidad de vídeo. Los conectores VGA admiten señales de vídeo de definición estándar (SD) con resoluciones de hasta 640×480 píxeles, así como resoluciones superiores como 800×600, 1024×768 y 1280×1024 píxeles. Aunque VGA ofrece una calidad de imagen decente para muchas aplicaciones, no admite resoluciones de alta definición (HD).

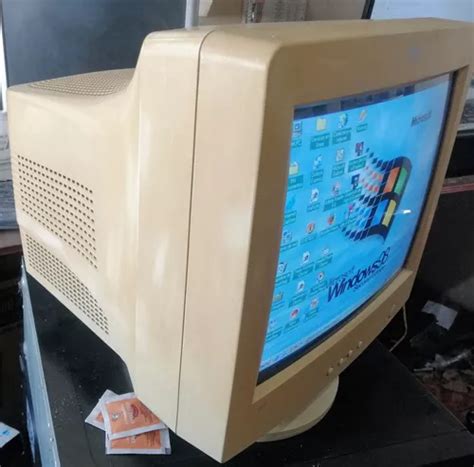

Por su naturaleza analógica, VGA no se llevaba bien con los paneles LCD, lo que impulsó la necesidad de crear una interfaz digital para lograr una buena calidad de imagen. A pesar de que el estándar VGA está bastante obsoleto y solo se encuentra en ordenadores y monitores antiguos, como los clásicos monitores CRT, sigue siendo recomendable usarlo si es la única opción disponible, aunque es el peor de los estándares modernos.
DVI: Un Puente Hacia la Era Digital
El conector DVI (Digital Visual Interface) surgió como un estándar intermedio entre el analógico VGA y las tecnologías digitales más modernas. Presenta la particularidad de poder transmitir tanto señal digital como analógica, lo que lo convierte en una opción versátil. Existen tres variantes principales: DVI-A (solo analógica), DVI-D (solo digital) y DVI-I (para ambos tipos). Las versiones DVI-D y DVI-I pueden ser de enlace único (Single Link) o doble (Dual Link), diferenciadas por la configuración del conector central.
El enlace simple de DVI alcanza resoluciones de 1.920 x 1.200 píxeles con una tasa de refresco de 60 Hz y una transferencia de 3,96 Gbit/s. Por su parte, el enlace doble puede llegar hasta resoluciones de 2.560 x 1.600 píxeles a 60 Hz y 7,92 Gbit/s. A pesar de ser un puerto digital, el DVI a veces mantiene los pines HSync y VSync, aunque apenas son utilizados en la práctica moderna.
HDMI: El Estándar Multimedia de Alta Definición

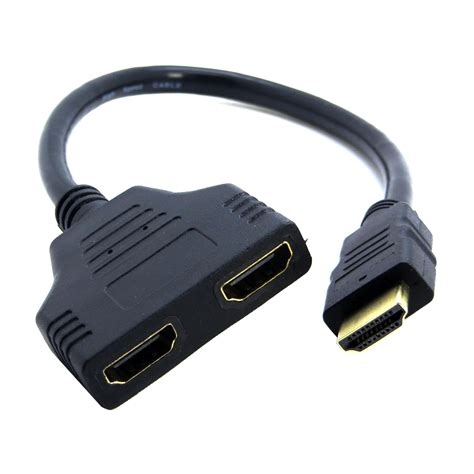

Actualmente, el conector de vídeo por excelencia es el HDMI (High-Definition Multimedia Interface), presente en cualquier consola de nueva generación, televisor, PC y una amplia gama de dispositivos. Nacido como una variante del DVI, el HDMI no coincide en su diseño y forma, así como en la distribución de sus pines. Su principal ventaja es que puede transmitir tanto audio como vídeo a través de un solo cable, simplificando las conexiones.
El HDMI ha evolucionado significativamente, pasando de mostrar imágenes a 720p en su versión 1.0 a soportar resoluciones 8K con la versión 2.1, lo que representa un aumento de 50 veces más píxeles respecto a su origen. Sin embargo, presenta una limitación: solo permite la transferencia de audio y vídeo, careciendo de la capacidad de transferir datos como sí lo hace el DisplayPort.
Existen varias versiones de HDMI (1.0, 1.1, 1.2, 1.3, 1.4, 2.0, 2.1), siendo las más comunes la 1.4 y la 2.0. La diferencia principal entre ellas radica en el ancho de banda, que puede ser de 10,2 o 18 Gbit/s, y la capacidad de soportar resoluciones 4K a 24 o 60 fps. Es crucial verificar la versión del HDMI tanto en el ordenador como en el monitor y utilizar un cable compatible con dicha versión. En caso de duda, optar por un cable de una versión superior garantiza la retrocompatibilidad.
El HDMI también soporta funciones avanzadas como HDCP (protección de contenido digital de alto ancho de banda) y CEC (control de productos electrónicos de consumo), que mejoran la experiencia del usuario. Para sistemas de audio, las versiones más recientes ofrecen soporte para HDMI eARC / ARC.
DisplayPort: El Competidor de Alto Rendimiento

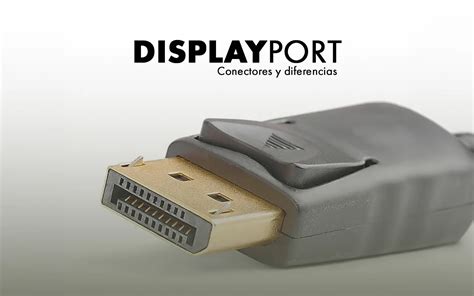

El DisplayPort es otro conector de vídeo de gran relevancia en la actualidad, especialmente en tarjetas gráficas y monitores de PC. A diferencia del HDMI, que se ve más en televisores, el DisplayPort se asocia más al mundo del PC. Su diseño y distribución de pines son distintos a los del HDMI.
Una diferencia clave es que el soporte HDCP para cierto contenido no es obligatorio en una interfaz DP. Esto hace que el DisplayPort no sea la opción preferida para consolas de videojuegos y reproductores de vídeo, donde dicho soporte es esencial para la reproducción de contenido audiovisual comercial.
El DisplayPort también ha tenido varias generaciones, siendo la versión 1.4 la más actual, ofreciendo un ancho de banda de 32,4 Gbit/s y permitiendo resoluciones máximas de 8K (7.680 x 4.320) a una tasa de refresco de 60 Hz. Admite imagen y audio de 8 canales y es capaz de soportar HDR. Versiones anteriores ofrecían resoluciones de 2K a 144 Hz (DP 1.2) y 4K a 120 Hz o 8K a 30 Hz (DP 1.3).
En comparación con el HDMI, el DisplayPort generalmente ofrece un mayor ancho de banda, lo que le permite soportar resoluciones y tasas de refresco más altas. Además, es capaz de soportar funciones como la conexión de varios monitores en cadena (Daisy Chain), lo que lo convierte en una opción preferente para gaming en PC.
Existe también el puerto Mini DisplayPort, más compacto y común en dispositivos portátiles. A menudo se utilizan cables con un conector Mini DisplayPort en un extremo y un DisplayPort o HDMI en el otro.
USB-C y Thunderbolt: La Convergencia del Futuro
La integración de DisplayPort dentro del estándar USB-C, a través del modo Alt-DP, ha abierto nuevas posibilidades. Para que esto sea posible, el conector USB-C debe ser compatible con Thunderbolt. Una de las características más interesantes de estos conectores es la capacidad de suministrar hasta 240 vatios, permitiendo la alimentación de la pantalla directamente mediante el cable USB.
El estándar Thunderbolt 3, que utiliza un puerto USB-C, destaca por su velocidad, ofreciendo un ancho de banda de hasta 40 Gbps, ideal para configuraciones con múltiples monitores o pantallas de alta resolución, pudiendo proporcionar una resolución de vídeo 5K o Dual 4K a 60 Hz. Sin embargo, es importante recordar que no todos los puertos USB-C pueden transmitir vídeo; el puerto debe ser compatible con el 'Modo Alternativo DisplayPort' (Alt-DP) o con Thunderbolt.
¿DisplayPort o HDMI para Gaming? ¿Qué necesitas a 240Hz?
Elegir la Conexión Adecuada
La elección de la conexión adecuada para tu monitor depende de varios factores. Primero, debes identificar los tipos de conectores disponibles tanto en tu ordenador (tarjeta gráfica) como en el monitor. Solo podrás utilizar cables cuyo tipo de conector esté presente en ambos dispositivos.
Si tu monitor y la gráfica de tu ordenador soportan resoluciones diferentes, siempre tendrás que conformarte con la resolución inferior. Una vez sepas el tipo de resolución y la frecuencia (Hz) que tu gráfica puede enviar y tu monitor soportar, deberás tomar una decisión.
En general, se recomienda elegir siempre el conector con mayores capacidades. Por ejemplo, si puedes usar DisplayPort, suele ser una mejor opción que el DVI, especialmente pensando en futuras mejoras de la tarjeta gráfica. Si el DisplayPort resulta muy caro o necesitas conectar otros dispositivos, un HDMI puede ser suficiente y más versátil, a menos que suponga una pérdida significativa de resolución.
La velocidad de transmisión también es un factor importante. Un HDMI de última generación puede alcanzar 48 GB/s, mientras que un DisplayPort puede superar los 77 GB/s, una diferencia notable para contenido en 4K o superior.
Consideraciones Adicionales
Los cables DisplayPort de calidad pueden empezar a degradar la señal a partir de los 2-3 metros, por lo que para distancias largas, se recomiendan soluciones activas o de fibra óptica.
En el ámbito industrial, la elección entre HDMI y VGA sigue siendo relevante. HDMI ofrece una calidad de imagen superior, audio integrado y compatibilidad con dispositivos modernos, siendo ideal para sistemas HMI, PCs industriales y visión artificial. VGA, por otro lado, sigue siendo útil para equipos heredados, aplicaciones con presupuestos ajustados o donde se requiere compatibilidad con hardware más antiguo. La conversión de VGA a HDMI es posible, pero requiere un convertidor activo con chip.
En resumen, la evolución de las conexiones de video ha sido constante, pasando de estándares analógicos con limitaciones a interfaces digitales de alta capacidad. Comprender las características y diferencias entre VGA, DVI, HDMI, DisplayPort y las nuevas opciones como USB-C con Thunderbolt es fundamental para asegurar la mejor experiencia visual y la compatibilidad entre dispositivos.
