El Código de Colores en Cables de Fibra Óptica: Una Guía Esencial para la Identificación y Gestión

En el complejo mundo de las redes de telecomunicaciones y datos, la fibra óptica ha revolucionado la transmisión de información, ofreciendo velocidades sin precedentes y una capacidad masiva. Sin embargo, la gestión y el mantenimiento de estas redes, especialmente aquellas con un alto número de fibras, presentan desafíos significativos. Para superar estos obstáculos y garantizar la eficiencia y precisión en las instalaciones, el código de colores en los cables de fibra óptica emerge como una herramienta fundamental. Este sistema estandarizado de identificación visual permite a los técnicos reconocer rápidamente las fibras individuales, los tubos, las cubiertas de los cables y los tipos de conectores, reduciendo errores y optimizando los tiempos de trabajo.

La Importancia del Código de Colores en la Fibra Óptica

El código de colores en la fibra óptica es un aspecto crucial que facilita la instalación, el mantenimiento y la resolución de problemas en las redes ópticas. Su propósito principal es organizar y clasificar las fibras dentro de un cable, permitiendo a los instaladores y técnicos identificar de forma rápida y sin confusiones cada componente. Esta estandarización es vital para asegurar el enrutamiento correcto de la fibra, la precisión en el empalme, la identificación de tubos, la confirmación de la polaridad y la documentación de cables de alto conteo en implementaciones de FTTH (Fiber to the Home), ODN (Optical Distribution Network), centros de datos y redes troncales.

Estándares Globales y Principios de Trabajo

Para garantizar la uniformidad y compatibilidad entre diferentes instalaciones y fabricantes, el código de color en fibra óptica se basa en normas internacionales. El estándar TIA/EIA-598-C es el más utilizado en telecomunicaciones y redes de datos a nivel mundial, y aunque el estándar IEC 60304 es más común en Europa y presenta algunas diferencias, ambos cumplen la misma función esencial. Estos sistemas de codificación de colores operan en cuatro capas de identificación:

1. Código de Color de Fibra Individual (Nivel Básico)

La norma TIA-598-C define una secuencia universal de 12 colores para la identificación de las fibras individuales dentro de un cable. Esta secuencia es la siguiente:

• Azul
• Naranja
• Verde
• Marrón
• Pizarra (gris)
• Blanco
• Rojo
• Negro
• Amarillo
• Violeta
• Rosa
• Aqua

En cables que contienen más de 12 fibras, la secuencia de colores se repite dentro de cada tubo protector o unidad de cinta. Por ejemplo, en un cable de 24 fibras, la secuencia se aplicará dos veces, permitiendo la identificación clara de cada una de las 24 fibras. Los hilos aglutinantes también pueden ser utilizados para diferenciar capas en cables con un número de tubos superior a 12.

2. Código de Color del Tubo de Protección (Nivel del Tubo)

En los cables de tipo "tubo suelto" (loose tube), el mismo orden de 12 colores se aplica para la identificación de los tubos protectores. Cada tubo llevará su propio color de la secuencia estándar. Esto significa que para cables con 24, 48, 72, 96 o 144 fibras, cada tubo estará codificado por colores de manera distinta, facilitando la localización y gestión de las fibras contenidas en ellos.

3. Código de Color de la Cubierta del Cable (Nivel de Cable)

El color de la cubierta exterior del cable de fibra óptica proporciona una identificación instantánea de la categoría de fibra que contiene. Esto es particularmente útil cuando un cable puede contener diferentes tipos de fibra. Los colores más comunes para las cubiertas exteriores son:

• Amarillo: Indica fibra monomodo, típicamente OS1 y OS2. Estas fibras se utilizan en enlaces de larga distancia y alta velocidad.
• Naranja: Generalmente asociado con fibras multimodo OM1 y OM2.
• Aqua: Se utiliza para fibras multimodo optimizadas para láser, como OM3 y OM4, que ofrecen un mayor ancho de banda y rendimiento.
• Verde Lima: Identifica las fibras multimodo OM5, diseñadas para aplicaciones de alta densidad y soporte de WDM (Wavelength Division Multiplexing).
• Negro: Comúnmente utilizado para cubiertas de cables de exterior, ya que proporciona resistencia a los rayos UV y mayor durabilidad.
• Blanco / Gris / Beige: Suelen indicar cables para interiores, a menudo con chaquetas LSZH (Low Smoke Zero Halogen) o PVC.

En el caso de cables que contienen más de un tipo de fibra, la cubierta exterior debe incluir una leyenda impresa que especifique el número y el tipo de fibras contenidas en su interior, como por ejemplo, "12 Fibras, 8 x 50/125, 4 x SM.", lo que ayuda al usuario a identificar rápidamente el recuento y tipo de fibra.

4. Código de Color del Conector y la Funda

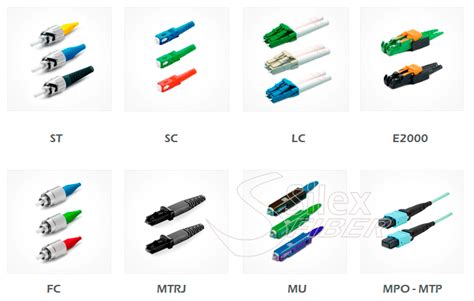

Los cuerpos o botas de los conectores de fibra óptica también emplean códigos de color para identificar el tipo de terminación y la categoría de fibra. Esta capa de identificación es vital para evitar conexiones incorrectas y garantizar la integridad de la señal.

• Verde: Se utiliza para conectores APC (Angled Physical Contact). Estos conectores tienen la cara del extremo de la fibra pulida en un ángulo de 8 grados, lo que minimiza la pérdida de retorno y es crucial para aplicaciones como redes PON (Passive Optical Network).
• Azul: Identifica conectores UPC (Ultra Physical Contact). Estos conectores presentan un pulido ultra fino y plano, sin ángulo, lo que reduce la pérdida de retorno en comparación con los conectores PC (Physical Contact) estándar.
• Beige: Comúnmente asociado con conectores para fibra multimodo OM1.
• Negro: Suele indicar conectores para fibra multimodo OM2.
• Aqua: Se utiliza para conectores de fibra multimodo OM3 y OM4.
• Verde Lima: Identifica conectores para fibra multimodo OM5.

Aplicaciones y Beneficios del Código de Colores

La correcta aplicación y comprensión de estos códigos de colores ofrecen múltiples beneficios en diversos escenarios de implementación de redes de fibra óptica:

• Implementaciones de ODN/FTTH: Los técnicos siguen el orden de colores de las fibras para el empalme por fusión masiva en cierres de empalme y cajas de distribución óptica (FAT/CTO), asegurando una conexión precisa.
• Centros de Datos de Alta Densidad: Las cubiertas y conectores codificados por colores son esenciales para la gestión de la polaridad en sistemas de alta densidad como MPO/MTP, evitando errores de conexión que pueden afectar el rendimiento de la red.
• Redes Troncales y Metropolitanas: Los cables multitubulares de gran tamaño dependen de un mapeo estricto de tubos y fibras para garantizar la continuidad de la ruta y facilitar el mantenimiento.
• Reparaciones y Restauración de Campo: En situaciones de emergencia, la codificación por colores asegura que los equipos de empalme puedan restablecer las rutas de fibra con precisión y rapidez.
• Conjuntos de Cables de Fábrica: Los cables de conexión (patch cords), cables flexibles (pigtails), cables de arnés MPO y conjuntos de cintas (ribbon cables) dependen de colores estandarizados para lograr una polaridad y un rendimiento consistentes desde el momento de su fabricación.

Guía de Selección y Mejores Prácticas

Para aprovechar al máximo el sistema de codificación de colores, se recomienda seguir estas pautas:

1. Utilice el color de la chaqueta para identificar rápidamente el tipo de fibra: Por ejemplo, un cable de color aqua indica OM3/OM4, mientras que uno amarillo señala OS2.
2. Siga la norma TIA-598-C para cualquier flujo de trabajo de empalme: Esto evita pares de fibras no coincidentes en las implementaciones de ODN y redes troncales.
3. Mantenga una documentación detallada de los cables de alto número de fibras: Tablas de colores y hojas de ruta son indispensables para implementaciones de 144F hasta 864F.
4. Verifique los colores del conector antes de la instalación: Los conectores APC verdes se utilizan típicamente para PON, mientras que los UPC azules son comunes en redes de datos.
5. Asegure la uniformidad entre proveedores: Los sistemas de colores de diferentes fabricantes pueden variar ligeramente. Es fundamental seguir la secuencia estándar de manera constante para evitar confusiones y errores de empalme.

Tabla Comparativa: Colores Estándar por Categoría

En resumen, el código de colores en la fibra óptica no es meramente un aspecto estético, sino una herramienta de ingeniería esencial que garantiza la precisión, eficiencia y fiabilidad en la instalación, gestión y mantenimiento de redes de comunicación óptica. Comprender y aplicar correctamente estos códigos es fundamental para cualquier profesional del sector.
