Configuración de Nanostation AirMax M5 PTP 23dBm 13dBi: Estableciendo Puentes Inalámbricos de Alto Rendimiento

La interconexión de redes a través de enlaces punto a punto (PTP) se ha convertido en una solución fundamental para extender la conectividad donde el cableado tradicional es inviable o prohibitivamente costoso. Dentro del vasto ecosistema de equipos de redes inalámbricas, los dispositivos de Ubiquiti Networks, y en particular la serie AirMax, han ganado una reputación por su rendimiento, fiabilidad y precio accesible. Este artículo se centrará en la configuración de la Nanostation AirMax M5, un dispositivo que, con sus 23dBm de potencia y una antena de 13dBi, ofrece una solución robusta para enlaces punto a punto, así como para otras topologías de red.

Comprendiendo la Nanostation AirMax M5: Características Clave

La Ubiquiti NanoStation M5, identificada a menudo por su número de modelo NSM5, es una unidad de radio exterior diseñada para operar en la banda de 5 GHz. Esta banda de frecuencia es particularmente ventajosa para enlaces punto a punto debido a su menor congestión en comparación con la banda de 2.4 GHz y su capacidad para ofrecer mayores velocidades de transmisión. La especificación "23dBm" se refiere a la potencia de transmisión de radiofrecuencia del dispositivo, un factor crucial para determinar el alcance y la calidad de la señal. Una mayor potencia de transmisión generalmente permite que la señal viaje más lejos y supere obstáculos con mayor eficacia.

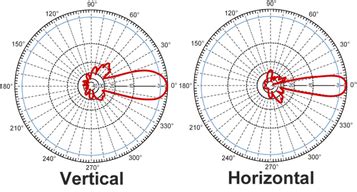

La antena integrada de 13dBi (decibelios isotrópicos) es otro componente vital. La ganancia de la antena, medida en dBi, indica su capacidad para enfocar la energía de radiofrecuencia en una dirección específica, mejorando así la dirección y la fuerza de la señal. Una antena de 13dBi en una Nanostation M5 está optimizada para enlaces punto a punto, donde la alineación precisa entre dos dispositivos es clave. El diseño de la antena es típicamente un panel que ofrece un haz relativamente estrecho pero eficiente para la comunicación directa entre dos puntos.

Además de estas especificaciones de radio, la NanoStation M5 cuenta con dos puertos Ethernet de 10/100 Mbps. La presencia de dos puertos es una característica distintiva de algunos modelos de NanoStation, permitiendo una mayor flexibilidad en la configuración de red. Por ejemplo, un puerto puede usarse para la conexión a la red principal, mientras que el otro puede servir para conectar un dispositivo adicional localmente, o para configuraciones más complejas como puentes transparentes (transparent bridging).

La tecnología airMAX de Ubiquiti es un sistema propietario que mejora significativamente el rendimiento de la red al utilizar un protocolo de acceso al medio llamado Time Division Multiple Access (TDMA). A diferencia del protocolo estándar CSMA/CA utilizado en redes Wi-Fi convencionales, airMAX TDMA permite que cada cliente envíe y reciba datos en ranuras de tiempo preasignadas, eliminando las colisiones de paquetes y reduciendo la latencia. Esto resulta en un rendimiento mucho mayor, especialmente en entornos con múltiples dispositivos o enlaces de larga distancia. La especificación "MIMO 2x2" indica que el dispositivo utiliza dos antenas de transmisión y dos de recepción, lo que permite transmitir y recibir dos flujos de datos simultáneamente, duplicando efectivamente el ancho de banda y mejorando la robustez de la conexión.

Preparación para la Configuración: Aspectos Fundamentales

Antes de proceder a la configuración, es esencial asegurar una correcta planificación y preparación. Esto incluye la selección de los sitios adecuados para la instalación de ambas unidades (la que actuará como emisor y la que actuará como receptor), asegurando una línea de visión (LOS - Line of Sight) despejada entre ellas. Cualquier obstrucción, como árboles o edificios, puede degradar significativamente la señal e impedir el funcionamiento óptimo del enlace. La distancia entre los dos puntos también influirá en la elección del equipo y la configuración de la potencia de transmisión.

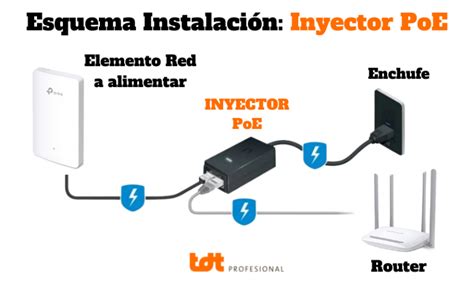

La alimentación de la NanoStation M5 se realiza típicamente a través de un inyector PoE (Power over Ethernet). Este dispositivo suministra energía eléctrica al equipo a través del mismo cable Ethernet que transporta los datos, simplificando la instalación al requerir un único cable hasta el punto de montaje. Es importante asegurarse de utilizar el inyector PoE correcto, que a menudo viene incluido con el dispositivo o se vende por separado.

La configuración inicial de los dispositivos de Ubiquiti generalmente se realiza conectándolos directamente a un ordenador a través de un cable Ethernet. La dirección IP por defecto de la mayoría de los dispositivos Ubiquiti es 192.168.1.20, y el nombre de usuario y contraseña predeterminados suelen ser "ubnt". Es crucial cambiar estas credenciales predeterminadas por motivos de seguridad una vez que el dispositivo esté operativo.

Configuración Paso a Paso para un Enlace Punto a Punto (PTP)

El objetivo principal al configurar dos Nanostation M5 para un enlace PTP es establecer una conexión directa y estable entre ellas. Una de las unidades actuará como "Access Point" (AP) en modo "Access Point WDS", y la otra como "Station" (Estación) en modo "Station WDS". El modo WDS (Wireless Distribution System) permite que los puntos de acceso inalámbricos actúen como puentes, extendiendo la red cableada de forma inalámbrica.

1. Conexión Inicial y Acceso a la Interfaz Web:

• Conecte una Nanostation M5 directamente a su ordenador mediante un cable Ethernet.
• Configure la dirección IP de su ordenador dentro del mismo rango que la IP por defecto del dispositivo (por ejemplo, 192.168.1.10 si la Nanostation es 192.168.1.20).
• Abra un navegador web y acceda a la dirección IP de la Nanostation (generalmente 192.168.1.20).
• Inicie sesión con las credenciales predeterminadas: usuario "ubnt", contraseña "ubnt".

2. Configuración de la Unidad "Access Point" (Emisor):

• Pestaña "Main":

  • Cambie la "Country Code" a USA. Esto es importante para asegurar que el dispositivo opere dentro de las regulaciones de frecuencia permitidas en su región y para habilitar el rango de frecuencias deseado.
  • Cambie la "Time Zone" a la suya propia.
  • Cambie el "Hostname" a algo descriptivo, como "AP_PTP_Emisor".
  • ¡MUY IMPORTANTE! Cambie la contraseña predeterminada por una segura.

• Pestaña "Network":

  • Configure la dirección IP del dispositivo. Para que sea accesible después de la configuración, asígnele una IP estática dentro de su red local o en un rango dedicado para la gestión de enlaces. Por ejemplo, si su red principal es 192.168.1.x, puede asignar a esta unidad 192.168.1.2.
  • Asegúrese de que la "Netmask" sea la correcta para su red (generalmente 255.255.255.0).
  • El "Gateway" debe ser la dirección IP de su router principal.

• Pestaña "Wireless":

  • Wireless Mode: Seleccione "Access Point".
  • SSID: Defina un nombre para su red inalámbrica (por ejemplo, "Enlace_PTP_Principal"). Este SSID será visible para los dispositivos que se conecten a él.
  • Channel Width: Seleccione la anchura de canal deseada. Para la banda de 5 GHz, opciones comunes son 20 MHz, 30 MHz, 40 MHz o 50 MHz. Una anchura de canal mayor puede ofrecer mayor rendimiento pero también ser más susceptible a interferencias. Para un enlace PTP robusto, 20 MHz o 30 MHz suelen ser buenas opciones iniciales.
  • Channel Shifting: Puede ser útil para evitar interferencias si hay otros enlaces en frecuencias cercanas.
  • Frequency: Seleccione "Automatically" o elija manualmente una frecuencia libre. Es recomendable usar la opción automática inicialmente y luego, si es necesario, fijar una frecuencia específica basándose en un escaneo del espectro.
  • WDS (Transparent Bridge): Marque la casilla "Enable WDS (Transparent Bridge)". Esto es crucial para que el enlace actúe como un puente de red, permitiendo que los dispositivos conectados a la unidad receptora accedan a la red del emisor sin problemas de direccionamiento IP.
  • Security: Seleccione "WPA2-AES" y configure una contraseña robusta.

• Pestaña "Advanced":

  • Asegúrese de que la "Transmit Power" esté configurada adecuadamente. Típicamente, se recomienda empezar con un valor moderado y ajustarlo según sea necesario después de probar el enlace. Para la NanoStation M5, la potencia máxima permitida puede variar según la región, pero 23dBm es un valor común.

• Aplicar y Guardar: Haga clic en "Apply" y luego en "Change" para guardar la configuración. El dispositivo se reiniciará.

3. Configuración de la Unidad "Station" (Receptor):

• Conecte la segunda Nanostation M5 a su ordenador.

• Acceda a su interfaz web (si su ordenador aún tiene la IP 192.168.1.x, deberá cambiar la IP de esta segunda unidad a 192.168.1.21, por ejemplo, o utilizar la IP por defecto 192.168.1.20 si la primera unidad ya tiene una IP estática diferente).

• Inicie sesión con las credenciales predeterminadas.

• Pestaña "Main":

  • Cambie la "Country Code" a USA.
  • Cambie la "Time Zone".
  • Cambie el "Hostname" a algo descriptivo, como "Station_PTP_Receptor".
  • ¡MUY IMPORTANTE! Cambie la contraseña predeterminada.

• Pestaña "Network":

  • Si desea que esta unidad sea accesible para la gestión, asígnele una dirección IP estática diferente a la del emisor y dentro de su red. Por ejemplo, 192.168.1.3.
  • Asegúrese de que la "Netmask" y el "Gateway" sean correctos.

• Pestaña "Wireless":

  • Wireless Mode: Seleccione "Station".
  • WDS (Transparent Bridge): Marque la casilla "Enable WDS (Transparent Bridge)". Debe coincidir con la configuración del AP.
  • SSID: Introduzca el mismo SSID que configuró en la unidad AP ("Enlace_PTP_Principal"). Debe ser idéntico.
  • MAC Address Clone: En algunos casos, puede ser necesario clonar la dirección MAC del AP. Sin embargo, para un enlace PTP estándar, no suele ser necesario.
  • Security: Seleccione el mismo tipo de seguridad ("WPA2-AES") y la misma contraseña que configuró en la unidad AP.

• Pestaña "Advanced":

  • Asegúrese de que la "Transmit Power" esté configurada de manera similar a la del AP, o ligeramente inferior si la distancia es menor o si se detectan señales demasiado fuertes.

• Aplicar y Guardar: Haga clic en "Apply" y luego en "Change". El dispositivo se reiniciará.

4. Alineación y Verificación del Enlace:

Una vez configuradas ambas unidades, el siguiente paso crítico es la alineación física de las antenas.

• Conecte la unidad AP a su red principal y la unidad Station a un ordenador portátil para monitorear el enlace.
• Acceda a la interfaz web de ambas unidades.

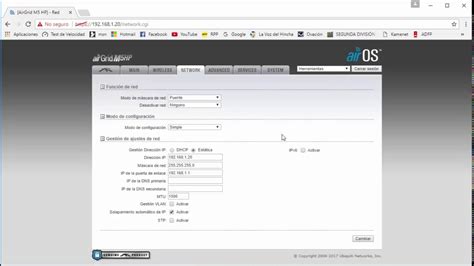

• En la pestaña "Main" de cada dispositivo, encontrará un indicador de "Signal Strength" (Intensidad de la Señal) y "CCQ" (Connection Quality).
• Ajuste físicamente la posición de las antenas (horizontal y verticalmente) hasta que la intensidad de la señal sea lo más alta posible (valores negativos más cercanos a cero, por ejemplo, -60 dBm es mejor que -70 dBm) y el CCQ esté lo más cerca posible del 100%.

• Utilice la herramienta "AirView" (disponible en la pestaña "Tools") en una de las unidades para escanear el espectro de radiofrecuencia y verificar si hay interferencias en el canal seleccionado. Si es necesario, cambie el canal de operación en ambas unidades.
• Una vez que el enlace esté alineado y estable, pruebe la conectividad haciendo ping a la otra unidad y a dispositivos en la red remota.

Consideraciones Adicionales para la Configuración:

• Firmware: Siempre es recomendable asegurarse de que ambos dispositivos tengan la última versión de firmware instalada. Esto se puede hacer desde la pestaña "Upgrade" en la interfaz web.
• Modos de Operación: Si bien este artículo se centra en PTP, la NanoStation M5 y otros dispositivos airMAX pueden configurarse en otros modos como PtMP (Point-to-Multipoint) actuando como cliente o AP, o como repetidores.
• Seguridad: Más allá de WPA2-AES, considere la implementación de VLANs si necesita segmentar el tráfico entre las redes conectadas. La introducción de una red secundaria VLAN 101, por ejemplo, llamada "Guest Network", conectada a un Switch 0, demuestra cómo se pueden gestionar diferentes tipos de tráfico. En la configuración de DHCP servers, se puede establecer un rango específico para esta red secundaria, como entre 100 y 254. El SSID "Sharing is Caring" se establece como abierto para esta red de invitados, con el resto de opciones por defecto, y se guarda la configuración junto con una contraseña.
• Compatibilidad: Siempre es posible utilizar diferentes equipos para lograr establecer un enlace punto a punto, siempre que sean tecnologías compatibles. Por ejemplo, se pueden usar dos Nanobeam, o bien, dos NanoStation.

Aplicaciones y Casos de Uso

La configuración PTP con Nanostation AirMax M5 23dBm 13dBi es ideal para una variedad de escenarios:

• Conexión entre edificios: Extender una red cableada de un edificio principal a otro cercano sin necesidad de instalar fibra óptica o cable de red a través de calles.
• Acceso a Internet en ubicaciones remotas: Proveer conectividad a hogares, negocios o sitios que no tienen acceso a servicios de Internet por cable o DSL.
• Backhaul para redes inalámbricas: Servir como enlace principal para conectar puntos de acceso Wi-Fi o celdas celulares a la red troncal de Internet.
• Videovigilancia: Conectar cámaras de seguridad IP ubicadas en puntos distantes a un NVR (Network Video Recorder) central.
• Redes empresariales: Interconectar sucursales o campus universitarios.

La Ubiquiti NanoStation Loco M5, mencionada en la información proporcionada, es una versión más compacta de la línea NanoStation, con una antena de 13dBi y una potencia de 23dBm, diseñada para aplicaciones residenciales o comerciales de menor escala o enlaces de menor distancia, pero que comparte la misma filosofía de configuración y tecnología airMAX. Otro dispositivo similar, la NanoStation M2, opera en la banda de 2.4 GHz y puede ser útil en escenarios donde se requiere mayor penetración de señal a través de obstáculos, aunque generalmente a menor velocidad que la banda de 5 GHz.

La flexibilidad de estos dispositivos permite configuraciones avanzadas. Por ejemplo, se puede configurar un equipo UBIQUITI NanoStationM2 o M5 para conectarse a una red Wi-Fi existente, llamada "WIFILENTA", actuando como un cliente. En este modo, la pestaña "Wireless" se configura en modo "Station", y se selecciona la red SSID "WIFILENTA". La configuración de WDS en este caso podría no ser necesaria si el objetivo es simplemente que la NanoStation acceda a Internet a través de esa red y luego retransmita esa conexión (por ejemplo, si se configura en modo AP Router).

En resumen, la configuración de una Nanostation AirMax M5 para un enlace punto a punto es un proceso accesible que, siguiendo estos pasos y prestando atención a los detalles, permite crear conexiones inalámbricas robustas y de alto rendimiento, abriendo un abanico de posibilidades para la expansión y conectividad de redes.
