Modulación por Desplazamiento de Fase (PSK): Una Guía Exhaustiva

La modulación por desplazamiento de fase, conocida por sus siglas en inglés PSK (Phase Shift Keying), representa una técnica fundamental en el ámbito de las comunicaciones digitales. Su principio operativo se basa en la variación de la fase de una señal portadora dentro de un conjunto predefinido de valores discretos. Esta capacidad de codificar información mediante la alteración de la fase la convierte en una herramienta versátil y ampliamente adoptada en diversas tecnologías de comunicación.

Fundamentos de la Modulación PSK

La esencia de PSK reside en su habilidad para representar bits de información mediante diferentes estados de fase de la onda portadora. La cantidad de fases disponibles determina cuántos bits pueden ser codificados en cada símbolo transmitido. Comúnmente, el número de fases se elige como una potencia de dos para facilitar la codificación y decodificación de un número entero de bits por símbolo.

BPSK: La Variante Más Sencilla

La forma más elemental de PSK es la Modulación por Desplazamiento de Fase Binaria, o BPSK (Binary Phase Shift Keying). Este esquema utiliza dos posibles estados de fase, típicamente 0° y 180° (o π radianes). Cada uno de estos estados de fase representa un bit de información: uno de los estados para el bit '1' y el otro para el bit '0'.

En BPSK, la diferencia máxima entre símbolos es de 180°, lo que le confiere una alta inmunidad al ruido. Esta característica la hace ideal para aplicaciones donde la robustez de la señal es primordial, como en transmisores pasivos de bajo costo. Un ejemplo notable de su aplicación se encuentra en estándares RFID como el ISO 14443, utilizado en pasaportes biométricos y tarjetas de crédito.

La expresión matemática para la tasa de error de bit en BPSK es:

$Pb = Q\left(\sqrt{\frac{Eb}{N_0}}\right)$

donde $Q$ es la función de error complementaria, $Eb$ es la energía por bit y $N0$ es la densidad espectral de potencia del ruido. Esta fórmula subraya la baja tasa de error de bit de BPSK debido a su máxima separación angular entre los estados de fase.

Sin embargo, la BPSK presenta una limitación inherente: en presencia de un desplazamiento de fase introducido por el canal de comunicación, el demodulador puede tener dificultades para determinar el símbolo correcto. Para mitigar este problema, el flujo de datos se codifica de forma diferencial antes de la modulación, dando lugar a la BPSK diferencial (DBPSK). En DBPSK, la información se codifica en la diferencia de fase entre símbolos consecutivos, en lugar de la fase absoluta.

QPSK: Duplicando la Eficiencia

La Modulación por Desplazamiento de Fase en Cuadratura, o QPSK (Quadrature Phase Shift Keying), eleva la eficiencia de la transmisión al emplear cuatro estados de fase discretos. Con cuatro fases, QPSK puede codificar dos bits por cada símbolo transmitido. Esta capacidad de transmitir el doble de información en el mismo ancho de banda que BPSK, manteniendo una tasa de error similar, la convierte en una opción atractiva para aplicaciones de mayor velocidad.

Matemáticamente, la señal QPSK puede ser representada como la superposición de dos señales BPSK independientes que modulan portadoras ortogonales: una en fase (I) y otra en cuadratura (Q).

$s(t) = I(t) \cos(\omegac t) - Q(t) \sin(\omegac t)$

donde $I(t)$ y $Q(t)$ son los componentes "en-fase" y en cuadratura, respectivamente, y $\omega_c$ es la frecuencia angular de la portadora.

Implementación y Variantes de QPSK

La implementación de un modulador QPSK típicamente implica dividir el flujo de datos binario en dos componentes paralelos: uno para el canal I y otro para el canal Q. Cada uno de estos componentes modula una portadora ortogonal, y las señales resultantes se suman para formar la señal QPSK final.

La demodulación de QPSK se beneficia de la interpretación de la señal como dos portadoras en cuadratura moduladas independientemente. Los bits pares (o impares) modulan la componente en fase, mientras que los bits restantes modulan la componente en cuadratura.

Un desafío en la QPSK tradicional surge cuando la fase de la señal salta 180° en una sola transición de símbolo. Esto puede generar fluctuaciones de amplitud significativas en la señal, lo cual es indeseable. Para superar esto, se han desarrollado variantes como la QPSK Compensada (OQPSK) y la $\pi/4$-DQPSK.

• OQPSK (Offset QPSK): En OQPSK, la sincronización de los bits en los canales I y Q se desvía por medio período de símbolo. Esto asegura que los componentes en fase y en cuadratura nunca cambien simultáneamente, limitando los saltos de fase a un máximo de 90° y reduciendo las fluctuaciones de amplitud.



• $\pi/4$-DQPSK (Differential Quadrature Phase Shift Keying): Esta variante utiliza dos constelaciones idénticas, rotadas 45° (o $\pi/4$ radianes) una respecto a la otra. Los símbolos sucesivos se toman alternativamente de una u otra constelación. Una propiedad clave de $\pi/4$-DQPSK es que la señal modulada no pasa por el origen en el plano complejo, lo que reduce aún más el rango dinámico de las fluctuaciones de la señal.



• SOQPSK (Shaped Offset QPSK): También conocida como QPSK de desplazamiento continuo, SOQPSK es altamente eficiente en el uso del ancho de banda. Al igual que OQPSK, las señales en los canales I y Q están desplazadas por la mitad de un tiempo de símbolo, lo que evita saltos de fase de 180° y limita el ancho de banda ocupado.

• FQPSK (Feher-patented QPSK): Este esquema, patentado por Kamilo Feher, combina la modulación OQPSK con técnicas para lograr una envolvente de señal constante y un estrechamiento del ancho de banda. Utiliza filtros especiales (IJF) para suavizar los pulsos y un bloque de correlador cruzado para reducir la fluctuación de la señal.

PSK de Orden Superior: 8-PSK y Más Allá

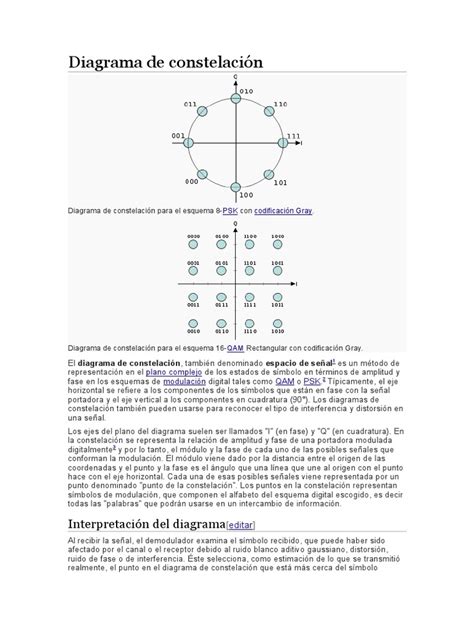

La flexibilidad de la modulación PSK permite la creación de esquemas de orden superior utilizando más de cuatro estados de fase. La 8-PSK (8-Phase Shift Keying), por ejemplo, emplea ocho fases distintas, lo que permite codificar tres bits por símbolo ($2^3 = 8$).

A pesar de su mayor capacidad de datos, las modulaciones PSK de orden superior como 8-PSK enfrentan desafíos. La proximidad de los estados de fase aumenta la probabilidad de error en presencia de ruido. Por ejemplo, la tasa de error de 8-PSK es comparable a la de 16-QAM, pero su velocidad de datos es menor (tres cuartas partes de 16-QAM). Por esta razón, 8-PSK es generalmente la constelación PSK de orden más alto que se implementa comúnmente, ya que con más de ocho fases, la tasa de error se vuelve prohibitiva, y existen modulaciones más eficientes, aunque más complejas, como QAM.

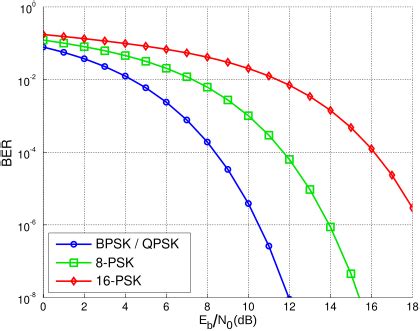

La probabilidad de error de bit para M-PSK, donde M es el número de fases, no tiene una expresión sencilla y depende de la asignación específica de bits a las fases. Sin embargo, se observa una tendencia general: a medida que aumenta el orden M, la eficiencia espectral aumenta, pero la relación señal/ruido requerida para una determinada tasa de error también incrementa.

Aplicaciones Prácticas de PSK

La simplicidad, eficiencia y robustez de las diversas variantes de PSK las han llevado a ser adoptadas en una amplia gama de estándares de comunicación:

• IEEE 802.11b-1999 (Wi-Fi): Este estándar de red LAN inalámbrica utiliza diferentes modulaciones PSK según la velocidad de transmisión:

  • 1 Mbps: DBPSK (BPSK diferencial)
  • 2 Mbps: DQPSK (QPSK diferencial)
  • 5.5 y 11 Mbps: QPSK (en combinación con modulación de código complementario)

• IEEE 802.11g-2003 (Wi-Fi de alta velocidad): Introduce velocidades de datos más altas y utiliza OFDM (Orthogonal Frequency-Division Multiplexing) con subportadoras moduladas:

  • 6 y 9 Mbps: OFDM con BPSK
  • 12 y 18 Mbps: OFDM con QPSK

• Bluetooth 2.0:

  • Velocidad mínima (2 Mbps): $\pi/4$-DQPSK
  • Velocidad máxima (3 Mbps): 8-DPSK (cuando el enlace es robusto)

• IEEE 802.15.4 (ZigBee): Este estándar para redes inalámbricas de bajo consumo y bajo caudal utiliza PSK en diferentes bandas de frecuencia:

  • 868-915 MHz: BPSK
  • 2.4 GHz: OQPSK

• RFID (Identificación por Radiofrecuencia): El estándar ISO 14443, ampliamente utilizado en pasaportes biométricos y tarjetas de crédito, emplea BPSK debido a su simplicidad y bajo costo de implementación.

Recuperación de Portadora en PSK

Un aspecto crucial en la demodulación de señales PSK es la recuperación de la señal portadora local en el receptor. Esta portadora recuperada sirve como referencia para determinar la fase de la señal recibida. Para BPSK, existen circuitos específicos para esta tarea, como el bucle de Costas, que además de recuperar la portadora, realiza la demodulación I/Q simultáneamente. Para QPSK, la recuperación de portadora es similar, a menudo implicando la duplicación o cuadruplicación de la frecuencia portadora seguida de filtrado y división de frecuencia. La eficiencia de estos circuitos depende en gran medida de la relación señal/ruido (SNR) de la señal recibida.

Eficiencia Espectral y Consideraciones de Diseño

La modulación PSK, en sus diversas formas, ofrece un equilibrio entre eficiencia espectral, complejidad de implementación y robustez frente al ruido. La eficiencia espectral se refiere a la cantidad de información que puede ser transmitida por unidad de ancho de banda, medida en bits por segundo por Hertz (bits/s/Hz).

• BPSK: Ofrece una eficiencia espectral máxima ideal de 1 bit/s/Hz. Si bien es espectralmente ineficiente en comparación con esquemas de orden superior, su simplicidad y bajo requisito de SNR la hacen ideal para aplicaciones de baja potencia y alta confiabilidad.
• QPSK: Duplica la eficiencia espectral de BPSK a 2 bits/s/Hz, lo que permite velocidades de datos más altas en el mismo ancho de banda.
• 8-PSK: Alcanza una eficiencia espectral de 3 bits/s/Hz, pero a costa de una mayor complejidad y una menor tolerancia al ruido.

Los sistemas PSK están diseñados para dar forma al espectro de la señal modulada, asegurando que la mayor parte de la energía se concentre dentro de una máscara espectral definida. Esto puede resultar en una portadora modulada con amplitud variable. Existen métodos PSK que buscan mantener una envolvente constante, pero a menudo sacrifican algo de eficiencia espectral. La conformación de onda o el filtrado de la señal de banda base antes de la modulación son técnicas comunes para lograr un ancho de banda restringido y transiciones de fase suaves, minimizando así la interferencia intersimbólica y la expansión espectral.

En resumen, la modulación por desplazamiento de fase (PSK) es una familia de técnicas de modulación digital que codifican información variando la fase de una señal portadora. Desde la sencilla y robusta BPSK hasta las más eficientes QPSK y sus variantes, PSK continúa siendo un pilar en el diseño de sistemas de comunicación inalámbrica y por cable, adaptándose a las crecientes demandas de velocidad y eficiencia.
