La fibra óptica ha revolucionado la forma en que transmitimos información, permitiendo velocidades y capacidades sin precedentes. En el corazón de esta tecnología se encuentra la modulación óptica, un proceso que permite codificar datos en haces de luz para su transmisión a través de delgados hilos de vidrio o plástico. Comprender la modulación óptica es fundamental para desentrañar el funcionamiento de las redes de comunicación modernas, desde los enlaces de internet de alta velocidad hasta las redes de acceso inalámbrico.
El Fundamento de la Transmisión Óptica: La Fibra Óptica

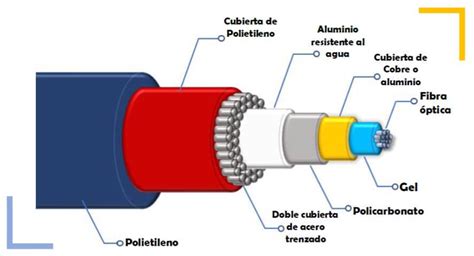

Antes de adentrarnos en la modulación, es crucial entender el medio de transmisión: la fibra óptica. Una fibra óptica es un filamento flexible y transparente, típicamente más fino que un cabello humano, fabricado a partir de vidrio (sílice) o plástico. Su estructura consta de un núcleo central rodeado por un material de revestimiento con un índice de refracción ligeramente inferior. Este diseño permite que la luz se mantenga confinada dentro del núcleo mediante el fenómeno de reflexión interna total, actuando la fibra como una guía de ondas.
Existen dos tipos principales de fibras: las multimodo (MM), que permiten la propagación de múltiples caminos (modos) de luz y suelen tener un diámetro de núcleo mayor, siendo adecuadas para enlaces de corta distancia y alta potencia; y las monomodo (SM), que soportan un único modo de transmisión y poseen un núcleo de diámetro muy reducido (alrededor de 8.3 µm), ideales para comunicaciones de larga distancia y altas velocidades.
La unión de fibras ópticas es un proceso crítico que requiere precisión para minimizar las pérdidas de señal. Se emplean técnicas como el empalme por fusión, donde los extremos de las fibras se funden con un arco eléctrico, y el empalme mecánico, que mantiene las fibras en contacto mediante fuerza mecánica.
La historia de la fibra óptica se remonta a los estudios de Jean-Daniel Colladon y Jacques Babinet en la década de 1840, quienes demostraron el principio de confinamiento de la luz por refracción. John Tyndall, en 1870, presentó sus investigaciones sobre la reflexión interna, sentando las bases para su aplicación. A pesar de los avances iniciales, solo en la década de 1950 las fibras ópticas comenzaron a ser de interés práctico, especialmente con el desarrollo de endoscopios. El hito fundamental llegó en 1966 con el trabajo teórico de Charles K. Kao y George Hockham, quienes predijeron la posibilidad de fabricar fibras con una transparencia mucho mayor, reduciendo las pérdidas de señal de 100 dB/km a niveles mucho más manejables. Este estudio allanó el camino para la sustitución de cables coaxiales y sentó las bases para la moderna comunicación por fibra óptica.
El Proceso de Modulación Óptica
La modulación óptica es el proceso mediante el cual se altera una propiedad de una señal de luz (la portadora óptica) para codificar información. Esta información, típicamente en formato eléctrico, se "monta" sobre la luz para ser transmitida a través de la fibra óptica. Los componentes clave en este proceso son el transmisor óptico y el receptor óptico.
El transmisor óptico genera la luz y la modula. Históricamente, se han empleado LED (diodos emisores de luz), que producen luz incoherente con un ancho espectral amplio. Son económicos y de diseño simple, adecuados para aplicaciones de baja velocidad y corta distancia (LANs), con alcances de unos pocos kilómetros y tasas de bits de 10 a 100 Mb/s. Sin embargo, para aplicaciones más exigentes, se prefieren los láseres, que emiten luz coherente con un ancho espectral estrecho.
La modulación de la luz de un láser puede ser directa, aplicando corriente directamente al dispositivo. Sin embargo, esto puede causar un fenómeno llamado "chirrido", que degrada la señal en transmisiones largas. Para mayor alcance y velocidad, se recurre a la modulación externa. En este enfoque, un láser emite luz continua y una señal eléctrica se aplica a un modulador externo, como un modulador de electroabsorción (EAM) o un modulador Mach-Zehnder (MZ). Los EAM son eficientes a bajo voltaje y alta velocidad, mientras que los MZ, implementados en materiales como el Niobato de Litio (LiNbO3), utilizan principios interferométricos para alterar la fase o amplitud de la luz. Estos moduladores permiten anchos de banda de modulación de decenas de gigahercios.
El receptor óptico, situado en el extremo de la fibra, realiza la operación inversa: convierte las señales ópticas recibidas en señales eléctricas. Posteriormente, un receptor eléctrico restaura estas señales a su formato de banda base, y el sumidero de información recupera los datos del usuario.
Métodos de Modulación Óptica
La clasificación de los sistemas de modulación óptica se puede realizar de diversas maneras, pero una distinción fundamental es entre la modulación directa de intensidad y otras técnicas más avanzadas.
Sistemas de Modulación Directa de Intensidad (Modulación Interna): La modulación ocurre durante la emisión de luz por parte de la fuente. Estos sistemas son simples y económicos, con alta eficiencia de modulación, pero el ensanchamiento espectral puede limitar la velocidad de transmisión. Un ejemplo clásico es la Modulación por Activación y Desactivación de Pulsos (OOK - On-Off Keying), donde la presencia de un pulso óptico representa un "1" lógico y su ausencia un "0".
Modulación Externa y Técnicas Avanzadas: Para alcanzar velocidades y capacidades mayores, se emplean modulaciones más sofisticadas que manipulan no solo la intensidad, sino también la fase, frecuencia o polarización de la luz.
- Modulación de Fase (PSK - Phase-Shift Keying): Modifica la fase de la portadora óptica. La BPSK (Binary PSK) usa dos fases (0 y 180 grados) para representar bits binarios, mientras que la QPSK (Quadrature PSK) utiliza cuatro fases (0, 90, 180, 270 grados) para codificar dos bits por símbolo.
- Modulación de Amplitud en Cuadratura (QAM - Quadrature Amplitude Modulation): Combina la modulación de amplitud y fase. Por ejemplo, 16-QAM utiliza 16 combinaciones de amplitud y fase para representar cuatro bits por símbolo, aumentando significativamente la capacidad de transmisión de datos.
- Multiplexación por División de Polarización (PDM - Polarization-Division Multiplexing): Utiliza dos estados de polarización ortogonal de la luz para transmitir flujos de datos independientes, duplicando efectivamente la capacidad del enlace.
Estos formatos de modulación más avanzados, como QAM y PDM, son cruciales para las comunicaciones de alta velocidad y larga distancia, aunque requieren receptores más sofisticados capaces de detectar con precisión los diferentes niveles de amplitud y fase, e incluso separar y demodular los flujos de polarización.
Multiplexación: Maximizando la Capacidad de la Fibra
La fibra óptica ofrece un ancho de banda inmenso, y para aprovecharlo al máximo, se emplean técnicas de multiplexación que permiten transmitir múltiples señales a través de una sola fibra.

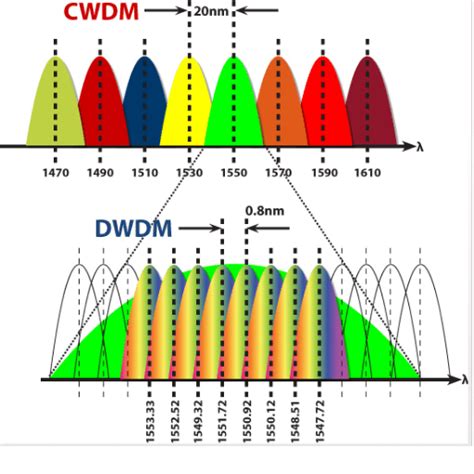

Multiplexación por División de Longitud de Onda (WDM - Wavelength Division Multiplexing): Esta técnica transmite simultáneamente varias señales ópticas, cada una en una longitud de onda (color) diferente. Los componentes clave son los multiplexores (que combinan las señales en la entrada) y los demultiplexores (que las separan en la salida).
- DWDM (Dense WDM): Utiliza canales muy estrechos y cercanos entre sí (separaciones de 0.1nm a 1.6nm), permitiendo la transmisión de un gran número de canales (hasta 160 en sistemas avanzados). Se opera típicamente en la ventana de 1550 nm, pero también se utilizan otras bandas como la "banda E" (1370-1430nm). Los sistemas DWDM pueden alcanzar capacidades de hasta 20 Gbps por canal y 40 Gbps en sistemas de nueva generación.
- CWDM (Coarse WDM): Emplea canales más anchos y espaciados (separaciones de 20nm), lo que reduce el costo de los componentes. Se utiliza una banda más amplia, de 1470 a 1610 nm, y permite un número menor de canales (típicamente 18). Los sistemas CWDM de nueva generación alcanzan 40 Gbps.
Multiplexación por División de Código (CDMA - Code Division Multiple Access): En sistemas de acceso óptico, el CDMA asigna un código único a cada usuario o canal. Las señales se transmiten en el dominio del tiempo y la frecuencia mediante secuencias de códigos pseudoaleatorios. La selección de la señal deseada se basa en la correlación con el código asignado. Los sistemas OCDMA (Optical CDMA) han sido investigados para arquitecturas de red PON (Passive Optical Network).
Multiplexación por División de Tiempo (TDM - Time Division Multiplexing): Divide el tiempo de transmisión en ranuras temporales y asigna una ranura a cada usuario o canal. Es un método determinista y eficiente en el uso del ancho de banda.
Componentes Clave y Tecnologías
La transmisión de datos por fibra óptica involucra una serie de componentes y tecnologías esenciales:
Regeneradores y Amplificadores Ópticos: En transmisiones de larga distancia, la señal óptica se atenúa. Los regeneradores (receptor-transmisor) restauran la señal, mientras que los amplificadores ópticos, como los amplificadores de fibra dopada con erbio (EDFA), amplifican la señal directamente en el dominio óptico, evitando la conversión a eléctrica y viceversa, lo que reduce costos y complejidad. Los EDFA operan típicamente en la banda de 1550 nm.
Filtros (TFF - Thin Film Filters): Se utilizan para seleccionar o separar longitudes de onda específicas. Los filtros de interferencia multicapa pueden transmitir una longitud de onda y reflejar las demás, siendo útiles tanto en multiplexación como en demultiplexación.
Redes de Difracción (Grating): Basadas en principios de difracción, actúan como filtros de longitud de onda. En un gratting de fibra, el índice de refracción varía periódicamente, creando un efecto Bragg que refleja selectivamente una banda estrecha de longitudes de onda (λB).

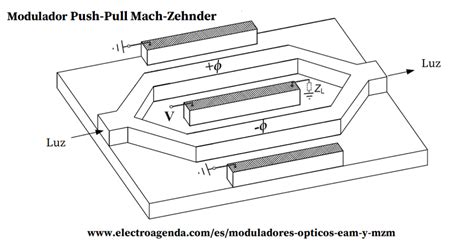

Interferómetros Mach-Zehnder (MZ): Como se mencionó, estos dispositivos son fundamentales para la modulación externa. Dividen un haz de luz en dos caminos, aplican un cambio de fase a uno de ellos mediante un campo eléctrico (efecto electroóptico), y luego recombinan los haces. La interferencia resultante permite modular la amplitud o fase de la señal óptica.
Sistemas de Radio sobre Fibra (RoF - Radio over Fiber): Integran redes inalámbricas y de fibra óptica, transportando portadoras de radiofrecuencia como subportadoras ópticas. Esto permite una única infraestructura física para soportar tanto usuarios fijos como móviles, combinando el gran ancho de banda de la fibra con la movilidad inalámbrica.
07 Introducción a la modulación de señales
Aplicaciones y Evolución de la Fibra Óptica
La fibra óptica ha encontrado aplicaciones en innumerables campos:
Telecomunicaciones: Redes troncales, enlaces interurbanos, transoceánicos (como el TAT-8) y redes de acceso como FTTH (Fiber-to-the-Home). Tecnologías como PON (Passive Optical Network), incluyendo APON (ATM-based PON) y Ethernet-based PON, permiten el acceso de banda ancha a hogares y empresas.
Sistemas de Redes Ópticas Pasivas (PON): Arquitecturas como las PON basadas en TDM (Time Division Multiplexing) o WDM distribuyen la señal a múltiples usuarios (ONUs - Optical Network Units). Las PON basadas en OCDMA ofrecen una arquitectura de red donde cada usuario tiene un código único.
Sensores de Fibra Óptica: La fibra óptica se utiliza como elemento sensor para medir parámetros como deformación, temperatura, presión, humedad, campos eléctricos o magnéticos. Existen sensores intrínsecos (la fibra es el sensor) y extrínsecos (la fibra guía la señal a un sensor externo). Los sistemas pueden ser distribuidos (detectan cambios a lo largo de todo el cable) o puntuales (monitorizan sensores en ubicaciones específicas).
Iluminación y Visualización: La fibra óptica se emplea para iluminar espacios de difícil acceso y en la fabricación de endoscopios para visualización médica.
La constante evolución de las tecnologías de modulación y multiplexación, junto con el desarrollo de componentes más eficientes y económicos, impulsa la capacidad y el alcance de las comunicaciones por fibra óptica, asegurando su papel central en la infraestructura de información del futuro.
