La instalación y el mantenimiento de redes ópticas presentan desafíos constantes, especialmente con la creciente demanda de tráfico de datos y la evolución hacia tecnologías como 10G-PON/10GE-PON. Los técnicos se enfrentan a la necesidad de manejar una variedad de equipos de prueba, lo que puede ser engorroso y costoso. En este contexto, el Anritsu MT9083B2, parte de la serie ACCESS Master™, emerge como una solución integral y eficiente para simplificar estas tareas. Este manual está diseñado para proporcionar una comprensión profunda de sus capacidades y optimizar su uso en diversas aplicaciones de redes ópticas.
El Desafío de la Red Óptica Moderna
La infraestructura de red óptica moderna es cada vez más compleja. La implementación de tecnologías como FTTx (Fiber to the x) y el aumento del tráfico de datos impulsan la necesidad de mediciones precisas y fiables. La calidad de la transmisión puede verse afectada por diversos factores, como las rayas y manchas en las caras finales de los conectores de fibra óptica, o incluso por la estructura o el uso de vidrio de baja emisividad instalado para mejorar el rendimiento térmico de los edificios. Cada sistema de red es único, adaptado a las necesidades específicas de la instalación.

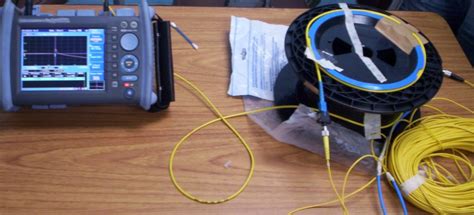

La necesidad de evaluar la Calidad de Servicio (QoS) en redes FTTx, por ejemplo, exige que los técnicos lleven consigo no solo el OTDR (Reflectómetro Óptico en el Dominio del Tiempo), sino también fuentes de luz, medidores de potencia óptica, fuentes de luz visible y, a menudo, un ordenador portátil. Esta diversidad de equipos complica la logística y aumenta el costo operativo.
La creciente demanda de datos, la red PON (Red Óptica Pasiva) se desarrolla continuamente y ha estado progresando hacia la red 10G-PON/10GE-PON. Por lo tanto, la medición de pérdidas y ORL (Pérdida de Retorno Óptico) de los OTDRs será más importante no solo para las pruebas de 1310/1550 nm, sino también para las pruebas de 1490 nm, utilizadas para la transmisión descendente.
Anritsu MT9083B2: Una Solución Integral
Anritsu, con más de 50 años de experiencia en el diseño de OTDR, ha desarrollado la serie ACCESS Master MT9083 para abordar estas complejidades. El MT9083B2, en particular, se presenta como un modelo de alto rendimiento OTDR diseñado para hacer que la experiencia de medición sea simple y libre de errores.
Diseño Compacto y Todo en Uno
Una de las principales ventajas del MT9083B2 es su diseño compacto y ligero, que integra múltiples funciones en una sola unidad. Esto elimina la necesidad de transportar varios equipos de prueba, reduciendo significativamente la carga de trabajo del técnico. El MT9083 combina un rendimiento OTDR completo con funcionalidades de medidor de pérdida y medición de calidad de servicio, todo en un paquete sorprendentemente pequeño y ligero.
Rendimiento Excepcional de OTDR
La evaluación de redes de acceso, que varían desde unos pocos kilómetros hasta redes metropolitanas de hasta 100 km de longitud, se está volviendo común. Esto requiere que los OTDRs tengan el rendimiento y las funciones necesarias para evaluar tanto fibras cortas como largas. El ACCESS Master MT9083 está diseñado para cumplir ambos requisitos, ofreciendo una excepcional capacidad de medición.
Facilidad de Uso y Modos de Prueba Dedicados
A diferencia de otros productos con muchas características que pueden ser complicados de usar, el ACCESS Master simplifica la operación. Ofrece modos de prueba específicos para cada tarea que automatizan las mediciones y guían a los usuarios novatos. Estos modos de prueba dedicados están disponibles para la localización de fallos, instalación de cables, pruebas de presupuesto de pérdidas y localización visual de fallos.
Funcionalidades Clave del MT9083B2
El MT9083B2 está diseñado para ofrecer una experiencia de prueba eficiente y precisa. Algunas de sus características destacadas incluyen:
- Localización de Fallos con un Solo Botón: Simplifica el proceso de identificación de problemas en la fibra óptica.
- Clasificación Paso/Fallo: Proporciona una evaluación clara del estado de la red, permitiendo una rápida toma de decisiones.
- Guardado y Nombramiento Automático de Archivos: Reduce el error humano y asegura una documentación consistente de las pruebas.
- Detección de Macrocurvatura: Una característica esencial para identificar problemas de instalación que pueden afectar negativamente la transmisión.
- Conectividad Bluetooth, Wi-Fi y Ethernet: Estas características utilizan un convertidor Ethernet USB, un dongle Wi-Fi USB o un dongle Bluetooth USB, facilitando la transferencia de datos y la gestión remota.
"Fiber Visualizer": Simplificando la Localización de Fallos
Una de las innovaciones más significativas es la función "Fiber Visualizer". Diseñada para simplificar todo el proceso de prueba, esta función selecciona automáticamente los parámetros de prueba para garantizar la configuración correcta. Proporciona un resumen gráfico sencillo de la fibra bajo prueba en cuestión de segundos. Posteriormente, se puede personalizar y generar un informe completo en formato PDF, completando el proceso de prueba de manera eficiente.
Especificaciones y Configuraciones
El MT9083B2 ofrece diversas configuraciones y opciones para satisfacer requisitos de prueba específicos.
Modelos y Aplicaciones
- MT9083B2-053: Modelo de propósito general para construcción, mantenimiento y localización de fallos en redes SMF (Single Mode Fiber) con longitudes de onda de 1310/1550 nm.
Especificaciones de la Fuente de Luz
La fuente de luz estabilizada (a través del puerto OTDR) es estándar en todos los modelos, con especificaciones clave:
- Longitud de Onda: Igual que el OTDR.
- Ancho Espectral: ≤5 nm (1310 nm), ≤10 nm (850/1300/1490/1550/1625 nm), ≤3 nm (1650 nm).
- Precisión de Longitud de Onda: ±30 nm (850/1300/1310/1490/1550/1625 nm), ±5 nm (1650 nm).
- Tipo de Fibra: Igual que el OTDR.
Batería y Alimentación
- Batería: Batería secundaria de iones de litio con un voltaje de 11.1 V y una capacidad de 4200 mAh, ofreciendo hasta 12 horas de operación mejorada.
Dimensiones y Masa
- Dimensiones: 53 (Ancho) × 19 (Alto) × 215 (Profundidad) mm.
- Masa: 330 g (típico).
Opciones y Conectores
El MT9083B2 permite la personalización a través de diversas opciones, incluyendo diferentes tipos de conectores y módulos adicionales.
- Conectores: Se puede especificar conectores UPC (Ultra Physical Contact) o APC (Angled Physical Contact), como SC/UPC, FC/UPC, SC/APC, FC/APC para OTDR SM.
- Accesorios: Manuales de operación (CD y copia impresa), guía de inicio rápido, cargador de batería y convertidores de enchufe.
Consideraciones Adicionales para la Instalación y Mantenimiento
La correcta instalación y el mantenimiento de las redes ópticas son cruciales para garantizar un rendimiento óptimo. Factores como la limpieza de las caras finales de los conectores son de suma importancia. Las rayas y manchas en estas superficies pueden tener un impacto negativo significativo en la calidad de la transmisión. El MT9083B2, con sus capacidades de diagnóstico, ayuda a identificar estos problemas.
Además, la evolución hacia redes más rápidas como 10G-PON requiere mediciones más precisas. La capacidad de Anritsu para añadir modelos con longitud de onda de 1490 nm a la serie ACCESS Master demuestra su compromiso con la adaptación a las demandas cambiantes del mercado.
Conclusión Parcial
El Anritsu MT9083B2 representa un avance significativo en el campo de las pruebas de redes ópticas. Su diseño todo en uno, combinado con potentes funciones como "Fiber Visualizer" y una interfaz intuitiva, lo convierte en una herramienta indispensable para los técnicos. Al simplificar el proceso de prueba y diagnóstico, el MT9083B2 ayuda a garantizar la fiabilidad y el rendimiento de las redes ópticas modernas, desde las redes de acceso hasta las redes metropolitanas. La inversión en equipos innovadores de fabricantes establecidos como Anritsu es fundamental para mantener la eficiencia y la calidad en la instalación y el mantenimiento de infraestructuras de comunicación críticas.
