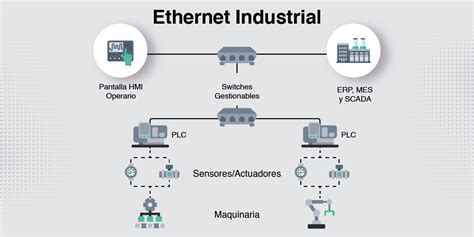

La industria moderna se basa en la capacidad de conectar y controlar una vasta red de dispositivos, desde sensores hasta actuadores y sistemas de control. En este contexto, los módulos Ethernet han emergido como componentes cruciales, facilitando la comunicación y la recopilación de datos en tiempo real. Estos módulos, a menudo integrados en sistemas de E/S (Entrada/Salida) remotas, desempeñan un papel fundamental en la optimización de procesos, la mejora de la eficiencia y la garantía de la seguridad en entornos industriales. La tecnología Ethernet, con su probada fiabilidad y versatilidad, se ha convertido en el estándar de facto para la interconexión de dispositivos en la automatización industrial, y los módulos Ethernet son la puerta de entrada a esta conectividad avanzada.
Arquitecturas de Módulos Ethernet: Flexibilidad y Escalabilidad
La arquitectura de los módulos Ethernet varía significativamente para adaptarse a las diversas necesidades de la automatización industrial. Una de las familias de productos destacadas en este ámbito es Axioline. Dentro de esta línea, encontramos el sistema Axioline F, diseñado como un sistema de E/S con un diseño modular de bloques para la instalación en armarios de control. Esta modularidad permite una gran flexibilidad, ofreciendo una amplia gama de módulos de E/S digitales y analógicas, así como módulos para funciones específicas o aplicaciones especiales. Axioline F es el especialista en Ethernet para la instalación en el armario de control, proporcionando acopladores de bus para todos los sistemas Ethernet habituales. La redundancia de sistema PROFINET es una característica clave, con el acoplador de bus PROFINET AXL F BK PN TPS que admite la especificación para realizar la redundancia del sistema S2 con un solo acoplador. La tecnología de conexión push-in reduce los tiempos de instalación. Axioline F ofrece una solución robusta, incluso en entornos adversos, y cuenta con las homologaciones de las sociedades de clasificación marítimas importantes.
Por otro lado, Axioline E representa la última generación de sistemas de E/S remotas en diseño en bloques, concebido para la automatización descentralizada sin necesidad de armarios de control. Su montaje sin herramientas y la tecnología de conexión rápida M12 Push-Pull permiten un cableado hasta un 80% más rápido en comparación con los conectores por tornillo M12. Los maestros de IO-Link Axioline E cumplen con la especificación IO-Link 1.1.3, permitiendo la parametrización de cualquier dispositivo IO-Link conectado en el sistema de automatización PLCnext Technology mediante la integración sencilla del IODD. Estos equipos están diseñados con un enfoque integral en la seguridad industrial, cumpliendo los requisitos del proceso de certificación TÜV según la norma IEC 62443-4-1.
Los Axioline Smart Elements representan otra faceta de la modularidad y la flexibilidad. Estos módulos enchufables son independientes del sistema sin comunicación de bus propia; la funcionalidad de E/S se concentra en un solo elemento. La comunicación de bus se realiza en combinación con una placa posterior, que actúa como un adaptador. Con una superficie compacta, hasta 16 conexiones pueden realizarse en un Axioline Smart Element. Estos elementos se conectan fácilmente a módulos portadores con una interfaz adecuada y pueden combinarse libremente con módulos Axioline F clásicos y placas posteriores Axioline F dentro de una estación Axioline F. Esto permite gestionar los Smart Elements en acopladores de bus Axioline F o sistemas de control Axiocontrol existentes. Las placas posteriores de desarrollo especial ofrecen ranuras para Smart Elements, permitiendo su inserción en puntos deseados.
El sistema Axioline P, por su parte, se centra en la alta disponibilidad para aplicaciones críticas. Su bus local apto para hot swap permite la sustitución de módulos sin desconectar el sistema. Los módulos de E/S de seguridad intrínseca pueden instalarse en la zona 2 y utilizarse con sensores y actuadores hasta la zona 0. La fuente de alimentación integrada en cada módulo simplifica la configuración de una estación Axioline P. La estación modular se comunica a través de un acoplador de bus con sistemas de control PROFINET, como un Distributed Control System (DCS). Se pueden conectar hasta ocho segmentos PROFIBUS PA de forma compacta a las salidas proxy individuales, con tecnología de conexión con pantalla para inmunidad a interferencias. Los sensores PROFIBUS PA se conectan directamente al proxy modular Axioline P, integrando tecnología de bus de campo probada como HART o Modbus/RTU en redes PROFINET. La redundancia del sistema PROFINET S2 compatible garantiza una comunicación fiable entre la estación de E/S y el DCS.
Finalmente, el sistema Axioline X ofrece dispositivos PROFINET con 32 canales de E/S de seguridad intrínseca en un módulo compacto, preinstalado en una caja de acero inoxidable (IP66) y con homologaciones ATEX e IECEx. Este sistema permite la automatización de procesos económica y precisa, acortando trayectos de señales y reduciendo errores y costes. La topología de instalación se simplifica al instalar los módulos directamente en la zona 1 sin aisladores adicionales.
Funcionalidades y Aplicaciones de los Módulos Ethernet
La diversidad de módulos Ethernet disponibles permite abordar una amplia gama de aplicaciones industriales. Los módulos de mezcla digital, por ejemplo, son capaces de registrar o conmutar hasta 16 señales digitales de 24 V DC. Cada canal puede utilizarse de forma flexible como entrada o salida, sin necesidad de parametrización, ofreciendo una corriente de salida máxima por canal.
Los módulos de E/S compactos, como los que miden eficientemente potencias trifásicas en una anchura de solo 15 mm, son ideales para aplicaciones donde el espacio es limitado. Estos equipos Axioline E pueden conectarse mediante un puerto B IO-Link en un maestro IO-Link, permitiendo registrar y emitir señales digitales a través de IO-Link.
Los módulos de termorresistencia, diseñados para sistemas de E/S remotas de alta disponibilidad como Axioline P, registran señales de sensores de temperatura resistivos en un rango ampliado de -40 °C a … . Módulos similares, previstos para la utilización en estaciones Axioline F, están diseñados para registrar señales de sensores de temperatura resistivos en zonas Ex (zona 0 y zona 1), también con un rango de temperatura ampliado. El nuevo módulo de seguridad Axioline F AXL F PSRTD8 1F ofrece entradas analógicas seguras para detectar hasta ocho sensores de temperatura resistivos, realizando mediciones desde 0 ohmios hasta … .
Los Axioline Smart Elements permiten el funcionamiento de periféricos habituales en el mercado con una interfaz serie, alcanzando velocidades de transmisión de hasta 230.400 bit/s. El módulo de contadores Axioline F registra y procesa sucesiones de impulsos rápidos de sensores a través de sus dos canales de contador.
El Axioline Smart Element como módulo de entrada digital está diseñado para aplicaciones con señales de 48 V DC y puede conectarse mediante un puerto B IO-Link en un maestro IO-Link para registrar y emitir señales digitales.
Para la adquisición de señales analógicas, los módulos de entrada HART de ocho canales para sistemas de E/S remotas Axioline P y Axioline F están diseñados para la conexión a equipos HART de cuatro conductores con fuente de alimentación independiente.
La capacidad de registrar y emitir señales "allí donde se generan o se necesitan" es una ventaja clave de muchos módulos de E/S remotas, lo que ahorra trabajo de cableado y costes de instalación. Esto es particularmente relevante en zonas peligrosas, donde algunos sistemas pueden operar directamente en la zona 1.
Qué es IO-Link y como funciona
Módulos EtherNet/IP: Conectividad en Cadena y Topologías Flexibles
Los módulos EtherNet/IP digitales, de relé y analógicos representan una categoría importante de dispositivos de E/S. Estos módulos están destinados a ampliar sistemas existentes con recursos adicionales de entradas y salidas digitales, analógicas y de temperatura. EtherNet/IP es un protocolo que permite la conexión en cadena (daisy-chain), lo que a su vez posibilita una transmisión de datos más rápida durante el control de procesos, flexibilidad en la instalación de dispositivos y una reducción de los costes de infraestructura y explotación. Un módulo IO puede enviar comandos de lectura o escritura a dispositivos remotos en la red EtherNet/IP. Los módulos pueden implementarse en diversas topologías de red, como estrella, línea o anillo. Los módulos EtherNet/IP ofrecidos suelen ser aptos para montaje en carril DIN, con alimentación de 10-30 VDC y un rango de temperatura de trabajo de -25°C a 75°C.
El Sistema Inline y PLCnext Technology: Integración y Potencia
El sistema Inline, compuesto por PLC, acopladores de bus y E/S para el armario de control, permite automatizar de forma sencilla y rentable. Su flexibilidad lo hace adecuado para numerosos proyectos diferentes. En combinación con un programador lógico programable de desarrollo propio, se realizan sistemáticamente los procesos de automatización. Los sistemas de control Inline son compatibles con protocolos basados en Ethernet, como PROFINET y Modbus/TCP. La gama incluye bornas de E/S con y sin parametrización, ofreciendo una gran selección de funcionalidades versátiles con amplias homologaciones, desde el registro de temperatura analógico hasta la comunicación digital.
PLCnext Technology y el sistema Inline van de la mano. Las E/S Inline pueden conectarse fácilmente a un PLCnext Control modular mediante la borna adaptadora AXC F IL ADAPT. El potente sistema de control PLC ILC 2050 BI permite automatizar de forma rápida y eficiente componentes de infraestructura de edificios, centros de datos e inmuebles repartidos, gracias a sus múltiples interfaces y compatibilidad con protocolos relevantes de la automatización de edificios. La ampliación con una variedad de componentes de E/S del sistema Inline asegura la construcción sencilla de una estación de automatización modular.
Seguridad y Entornos Especiales
La seguridad industrial es una consideración primordial en el diseño de módulos Ethernet y sistemas de E/S. Los equipos Axioline E de última generación son "Secure by Design", cumpliendo los requisitos del proceso de certificación TÜV según la norma IEC 62443-4-1. La capacidad de realizar aplicaciones de seguridad con PROFIsafe o con la SafetyBridge Technology, como se ofrece en el sistema Axioline F, subraya la importancia de la seguridad funcional.
En entornos adversos, como los marinos o las zonas peligrosas, la fiabilidad de la comunicación es esencial. El diseño robusto y el sistema mecánico de Axioline F están especialmente adaptados para estas condiciones, contando con homologaciones marítimas. Los sistemas Axioline X, con su caja de acero inoxidable y homologaciones ATEX e IECEx, están diseñados específicamente para la automatización de procesos en entornos que requieren seguridad intrínseca. La posibilidad de instalar módulos de E/S de seguridad intrínseca en la zona 2 y utilizarlos con sensores y actuadores hasta la zona 0, como se facilita en los sistemas Axioline P y Axioline X, demuestra la capacidad de estos módulos para operar en las condiciones más exigentes. La integración de la tecnología de conexión con pantalla en segmentos PROFIBUS PA asegura la inmunidad a interferencias, crucial en entornos industriales con alto ruido electromagnético. La capacidad de integrar tecnología de bus de campo probada como HART o Modbus/RTU en redes PROFINET, a través de sistemas como Axioline P, amplía aún más las posibilidades de conectividad en aplicaciones complejas y en entornos con infraestructuras de campo preexistentes.
