PROFIBUS: Un Viaje Detallado por el Bus de Campo que Impulsó la Automatización Industrial

PROFIBUS se erige como un pilar fundamental en la historia de la automatización industrial, un estándar de bus de campo que durante décadas ha facilitado la comunicación robusta y eficiente en plantas de todo el mundo. Nacido de una iniciativa gubernamental alemana a finales de la década de 1980 y desarrollado en conjunto con diversas empresas, PROFIBUS rápidamente se consolidó como una de las tecnologías más adoptadas, gracias a sus sólidas prestaciones y a una estructura estandarizada y abierta. Este recorrido explorará en profundidad qué es PROFIBUS, su evolución, sus componentes, beneficios, implementación y las razones por las que, a pesar de la llegada de nuevas tecnologías, sigue siendo relevante en el panorama industrial actual.

Orígenes e Historia: La Génesis de PROFIBUS

La génesis de PROFIBUS se remonta a la necesidad de optimizar la comunicación en entornos industriales. El sistema fue desarrollado por una iniciativa del gobierno alemán a fines de la década de 1980, en conjunto con varias empresas. La motivación primordial en la adopción de este tipo de tecnología fue, en sus inicios, la necesidad de reducir los metros de cables necesarios para desplegar una instalación industrial, acercando al lugar en donde se generaban las variables a ser medidas o controladas. De esta manera se lograban reducir los costos de materiales, tiempos de instalación y errores de instalación también.

Inicialmente, PROFIBUS ofrecía el perfil FMS (Fieldbus Message Specification), el cual permitía la comunicación entre diferentes sistemas de automatización con una estructura estándar y orientada a objetos, manejando grandes volúmenes de datos, pero sin la exigencia de comunicación en tiempo real o determinística. Este perfil, sin embargo, cayó en desuso rápidamente al evolucionar la tecnología y surgir la necesidad de un control de procesos más preciso.

A principios de los años 90, se liberó la especificación de PROFIBUS DP (Periferia Descentralizada, del inglés Decentralized Periphery). En su versión DP-V0, esta nueva iteración incorporó, a la base del FMS, la capacidad de intercambiar datos de entradas y salidas de manera determinística, es decir, en tiempo real, lo que le permitió ser utilizado para el control directo de procesos industriales. Esta evolución fue un hito crucial, ya que respondió a la demanda de sistemas de control más ágiles y precisos.

En 1995, debido al éxito de PROFIBUS, las Asociaciones PROFIBUS regionales y la PNO (PROFIBUS Nutzerorganisation e.V.) se unieron para formar la organización PROFIBUS & PROFINET International (PI), entidad responsable del desarrollo, mantenimiento y evolución continua de esta tecnología. Posteriormente, en el año 1998, se introdujo el perfil DP-V1, posibilitando la adopción de PROFIBUS en la automatización de procesos.

PROFIBUS PA (de inglés Process Automation) es un perfil de PROFIBUS especialmente diseñado para conectar sensores (instrumentos de medición de variables físicas como caudal, temperatura, etc.) y actuadores (válvulas) utilizados en industrias de proceso, como las químicas y petroquímicas. Este perfil cuenta con características que permiten su implementación en zonas con riesgos de explosión (polvos y gases), y la posibilidad de reconfigurar parámetros operativos o intercambiar dispositivos sin necesidad de detener el proceso en ejecución. Esto se logra a través de una nueva capa física conocida como MBP (Manchester Bus Powered), la cual permite que la comunicación y el suministro de alimentación viajen por el mismo par de hilos.

Todos estos diferentes perfiles pueden coexistir dentro de la misma arquitectura, permitiendo que una misma instalación industrial se comunique utilizando un único soporte de protocolo, en este caso, PROFIBUS. Cuando se usan varias instalaciones simultáneamente dentro de un mismo proyecto, PROFIBUS otorga al usuario la capacidad de administrar remotamente todos sus dispositivos desde un punto central mediante programas especialmente creados para gestionarlos. Esta flexibilidad inherente a PROFIBUS hace posible muchas formas únicas e innovadoras de realizar tareas complejas con solo presionar un botón.

¿Qué es PROFIBUS? Un Estándar para la Comunicación Industrial

PROFIBUS es, en esencia, una red de comunicación industrial para dispositivos distribuidos que se encuentra entre las más utilizadas a nivel mundial. Su diseño está enfocado en controlar procesos industriales, transportando datos y permitiendo la interconexión de equipos a través de tarjetas de interfaz física. Se implementa a nivel de la capa física con el estándar RS-485, una tecnología bien conocida y robusta para la época de su concepción.

La principal característica de PROFIBUS es su naturaleza determinística, lo que lo hace apto para el control de procesos. Utiliza un mecanismo de control de acceso maestro-esclavo, donde un dispositivo maestro gestiona la comunicación con múltiples dispositivos esclavos. Esta arquitectura garantiza que los datos se transmitan de manera predecible y en intervalos de tiempo definidos, algo crucial para aplicaciones de control industrial donde la sincronización es fundamental.

El protocolo utiliza mecanismos estandarizados y abiertos, lo que fomenta la interoperabilidad entre dispositivos de diferentes fabricantes. Esta apertura ha sido un factor clave en su amplia adopción, permitiendo a las empresas integrar equipos de diversos proveedores sin mayores complicaciones. Además, PROFIBUS soporta cargas parciales de datos sin perder información ni detenerse, lo que contribuye a la eficiencia y continuidad operativa. Una ventaja adicional es su compatibilidad con sistemas antiguos, permitiendo migraciones y actualizaciones tecnológicas sin necesidad de reemplazar toda la infraestructura existente, protegiendo así la inversión realizada.

Las Dos Caras de PROFIBUS: DP y PA

PROFIBUS se presenta en dos versiones principales, cada una diseñada para satisfacer requisitos específicos dentro de la automatización industrial:

PROFIBUS DP (Periferia Descentralizada)

PROFIBUS DP es la variante más extendida y se utiliza para los procesos rápidos y el conexionado de equipamiento de control. Fue desarrollado específicamente para la comunicación entre los sistemas de automatización y los equipos descentralizados. Sustituye a los sistemas convencionales de 4 a 20 mA, HART o transmisiones de 24 voltios, ofreciendo una solución de alta velocidad para la transmisión de datos de entrada y salida.

En la actualidad, el 90 por ciento de las aplicaciones en las que interviene PROFIBUS utilizan el PROFIBUS DP. Esta variante está disponible en tres versiones, cada una con mejoras progresivas:

• DP-V0 (1993): La versión inicial, centrada en la comunicación cíclica de datos de E/S.
• DP-V1 (1997): Introdujo la comunicación acíclica, permitiendo el intercambio de datos de configuración, parametrización e información de diagnóstico avanzada. Esto también facilitó la parametrización y configuración remotas de dispositivos HART y la recepción de sus diagnósticos.
• DP-V2 (2002): Añadió funcionalidades como la comunicación de datos de registro y la transmisión de datos de manera redundante para aumentar la fiabilidad.

PROFIBUS DP utiliza la interfaz estándar de la capa física de comunicación RS-485 o fibra óptica, y es conocido por su alta velocidad de transmisión de datos, pudiendo alcanzar hasta 12 Mbps. Esta capacidad de manejo de datos se reveló en su momento lo suficientemente aceptable para los requerimientos de la industria. Al mismo tiempo, el protocolo permite expandirse fácilmente si hay necesidad de incrementar su rendimiento mediante actualizaciones simples.

PROFIBUS PA (Automatización de Procesos)

PROFIBUS PA se enfoca en la automatización de procesos y se caracteriza por ofrecer alimentación de bus a los equipos de campo y seguridad intrínseca. Está diseñado para entornos donde la seguridad es primordial, como en la industria química o petroquímica, permitiendo la conexión de sensores y actuadores en zonas clasificadas con riesgo de explosión.

A diferencia de DP, PROFIBUS PA utiliza una capa física diferente llamada MBP (Manchester Bus Powered). Esta capa física permite que la comunicación y la alimentación eléctrica viajen por el mismo par de hilos, simplificando el cableado y reduciendo costos, especialmente en instalaciones extensas. La velocidad de intercambio de datos en PROFIBUS PA está definida por el estándar en 31,25 Kbps, lo cual, aunque pueda parecer bajo en comparación con DP, es suficiente para el control de variables que no experimentan cambios bruscos en breves periodos de tiempo. La máxima distancia de cableado en PROFIBUS PA puede ser de hasta 1900 metros en un solo segmento de red, y no se deben exceder los 32 nodos conectados por segmento.

Es importante destacar que PROFIBUS PA y DP utilizan el mismo protocolo de comunicaciones subyacente, lo que facilita la integración entre ambas variantes dentro de una misma arquitectura de red. La integración de dispositivos PROFIBUS se realiza típicamente conectando los equipos a un PLC a través de una tarjeta PROFIBUS DP I/O. La interfaz a los segmentos PROFIBUS PA se establece mediante un acoplador de bus o link.

Características Principales de PROFIBUS

PROFIBUS se distingue por una serie de características que lo han convertido en un estándar de comunicación industrial robusto y confiable:

• Determinismo: Es una red de comunicación de tipo determinística, apta para el control de procesos, que utiliza el mecanismo de control de acceso maestro-esclavo. Esto garantiza que las comunicaciones ocurran en intervalos de tiempo predecibles.
• Doble Versión: Cuenta con dos versiones principales, PROFIBUS DP y PROFIBUS PA, cada una adaptada a necesidades específicas de automatización.
• Protocolos Estandarizados y Abiertos: Utiliza protocolos estandarizados y abiertos, lo que fomenta la interoperabilidad y la flexibilidad en la selección de equipos.
• Soporte para Cargas Parciales: Soporta fuertemente cargas parciales sin perder información o detenerse, lo que asegura la continuidad operativa.
• Compatibilidad Retroactiva: Es compatible con sistemas antiguos sin necesidad de reemplazarlos, protegiendo la inversión tecnológica.
• Alta Velocidad de Transferencia: PROFIBUS DP puede alcanzar velocidades de hasta 12 Mbps, permitiendo un rápido intercambio de datos.
• Reducción de Cableado: Su diseño descentralizado y la posibilidad de utilizar medios de transmisión como fibra óptica contribuyen a una reducción significativa en la complejidad y el costo del cableado.
• Diagnóstico Avanzado: Las versiones DP-V1 y superiores ofrecen capacidades de diagnóstico detalladas, permitiendo la identificación y solución rápida de problemas.
• Flexibilidad en Topologías: Admite diversas topologías de red, incluyendo lineal, estrella y anillo redundante, adaptándose a las necesidades de la instalación.
• Escalabilidad: Permite la conexión de hasta 127 dispositivos en cada maestro de red, lo que facilita la expansión de los sistemas.

Implementación de PROFIBUS: Un Proceso Clave

La correcta implementación de PROFIBUS es fundamental para garantizar su rendimiento y fiabilidad. Se deben considerar una serie de pasos clave:

1. Seleccionar Equipamiento Certificado: Es crucial elegir dispositivos que cuenten con la certificación PROFIBUS, asegurando su compatibilidad y cumplimiento de los estándares.
2. Planificar el Cableado: La planificación del cableado debe basarse en el protocolo elegido (RS-485, fibra óptica) y considerar factores como la longitud de los segmentos, la velocidad de transmisión y el entorno electromagnético.
3. Instalar los Adaptadores Necesarios: Se deben instalar los adaptadores de bus y los conectores adecuados para cada tipo de cable y dispositivo.
4. Corroborar Configuraciones Compatibles: Es esencial verificar que las configuraciones de los dispositivos involucrados (maestros y esclavos) sean compatibles entre sí y con los parámetros de la red.
5. Verificar las Conexiones: Se deben revisar meticulosamente todas las conexiones físicas y lógicas para asegurar un enlace de comunicación estable.
6. Pruebas de Aceptación Finales: Antes de poner el sistema en marcha, se deben realizar pruebas exhaustivas para validar el funcionamiento correcto de la red y de todos los dispositivos conectados.

La configuración del hardware se realiza típicamente mediante el uso de archivos GSD (Generic Station Description) basados en texto. Estos archivos contienen toda la información necesaria para que el Maestro establezca un ciclo de escaneo de datos de E/S con los esclavos, habilitando así el modo de comunicaciones cíclico y determinístico en los segmentos de la red.

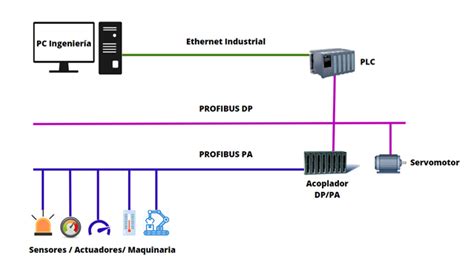

Componentes Clave de una Red PROFIBUS

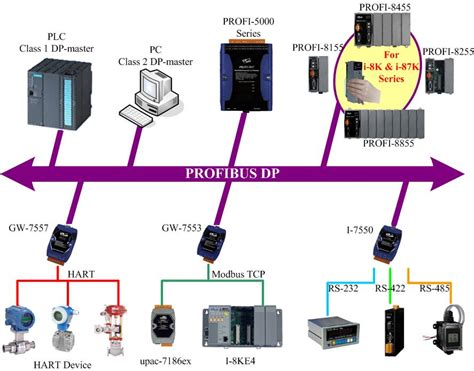

Una red PROFIBUS se compone de varios elementos esenciales que trabajan en conjunto para permitir la comunicación industrial:

• Controladores Lógicos Programables (PLCs): Actúan como maestros de la red, gestionando la comunicación y controlando los dispositivos esclavos.
• Dispositivos Esclavos: Incluyen una amplia gama de equipos como sensores (temperatura, presión, caudal), actuadores (válvulas), pantallas HMI (Human-Machine Interface), variadores de frecuencia, sistemas de posicionamiento, y estaciones remotas de entradas y salidas (RIO).
• Cables PROFIBUS: Existen cables específicos para PROFIBUS DP (basados en RS-485) y para PROFIBUS PA (basados en MBP). La elección del cable adecuado es crucial para la integridad de la señal y la fiabilidad de la red.
• Conectores PROFIBUS: Conectores estandarizados que aseguran una conexión física robusta y segura entre los cables y los dispositivos.
• Repetidores de Segmento: Utilizados para extender la longitud de un segmento de bus PROFIBUS, permitiendo la comunicación a distancias mayores.
• Acopladores de Bus (Bus Couplers) y Links: Elementos de conexión que permiten la interconexión entre diferentes segmentos de red o entre redes PROFIBUS y otros sistemas de control.
• Software de Configuración (Herramienta de Ingeniería): Software especializado proporcionado por los fabricantes de PLCs o maestros de red, que permite programar dispositivos, establecer conexiones, configurar parámetros y diagnosticar la red. Este software a menudo utiliza archivos GSD para describir las capacidades de los dispositivos esclavos.
• Archivos GSD/EDD: Archivos de descripción de dispositivos que contienen información sobre las capacidades de comunicación y configuración de un esclavo, permitiendo al maestro interactuar con él. Los archivos EDD (Enhanced Device Descriptor), basados en EDDL (Enhanced Device Description Language), son compatibles con todas las plataformas y sistemas, ya que solo contienen descripciones basadas en texto del dispositivo.

Velocidades y Aplicaciones Típicas

La velocidad de transferencia de datos en una red PROFIBUS es un parámetro crítico que se define durante el diseño y la configuración del sistema. Una vez establecida, todos los dispositivos conectados a un maestro PROFIBUS DP soportan esa única velocidad de intercambio de datos. Existe una dependencia directa entre la velocidad de la red y la longitud máxima permitida para los segmentos de cableado; estos valores no deben ser excedidos para asegurar un funcionamiento fiable.

Las velocidades soportadas por PROFIBUS DP varían, siendo las más comunes:

• 9.6 kbps
• 19.2 kbps
• 45.45 kbps
• 93.75 kbps
• 187.5 kbps
• 500 kbps
• 1.5 Mbps
• 3 Mbps
• 6 Mbps
• 12 Mbps

La velocidad de 12 Mbps, aunque teóricamente posible, podía ser sensible a problemas de ruido electromagnético (EMC) y conexión a tierra, por lo que velocidades como 1.5 Mbps eran y siguen siendo muy utilizadas, ofreciendo un rendimiento significativamente superior a otras opciones de la competencia en su momento.

En cuanto a PROFIBUS PA, soporta una única velocidad de intercambio de datos de 31.25 Kbps, adecuada para la monitorización y control de variables de proceso que no requieren actualizaciones extremadamente rápidas.

PROFIBUS es una tecnología de comunicación industrial basada en la norma IEC 61158, lo que le confiere su carácter estandarizado y abierto. Se utiliza ampliamente en una gran variedad de aplicaciones industriales, incluyendo:

• Industria Manufacturera: Control de líneas de producción, robótica, sistemas de ensamblaje.
• Industria Química y Petroquímica: Control de procesos, monitorización de variables en entornos peligrosos.
• Industria Automotriz: Líneas de ensamblaje, control de calidad.
• Tratamiento de Aguas: Control de bombas, válvulas y sistemas de dosificación.
• Industria Alimentaria y de Bebidas: Control de procesos, empaquetado.
• Automatización de Edificios: Sistemas de climatización, control de iluminación.

La flexibilidad y modularidad de PROFIBUS permiten su uso en redes pequeñas, medianas e incluso a gran escala en instalaciones industriales grandes y complejas.

Beneficios y Limitaciones del Uso de PROFIBUS

La implementación de una red de comunicación descentralizada como PROFIBUS ofrece una serie de beneficios tangibles para los procesos industriales:

Beneficios

• Reducción de Costos: Permite abaratar costos de instalación y mantenimiento al reducir la necesidad de cableado complejo y extenso.
• Facilidad de Migración y Actualización: Facilita los procesos de migración o actualización tecnológica, permitiendo proteger la inversión realizada.
• Alta Velocidad y Eficiencia: PROFIBUS DP ofrece alta velocidad de transmisión de datos, lo que se traduce en un control de procesos más eficiente.
• Diagnóstico Rápido y Preciso: Permite realizar diagnósticos rápidos y precisos sobre problemas relacionados con el rendimiento o el funcionamiento general del sistema.
• Interoperabilidad: Su arquitectura abierta permite la conexión de diversos dispositivos sin importar la marca o modelo.
• Fiabilidad y Robustez: Ofrece alta confiabilidad e integridad gracias al uso del bus maestro-esclavo y mecanismos de validación de errores.
• Escalabilidad: Permite la conexión de un número considerable de dispositivos, facilitando la expansión de la red.
• Seguridad en la Comunicación: Los mecanismos de validación y control de errores garantizan una comunicación fiable y segura.

Limitaciones

A pesar de sus numerosas ventajas, PROFIBUS también presenta ciertas limitaciones que deben ser consideradas:

• Limitación de Dispositivos por Maestro: Aunque se pueden interconectar hasta 127 dispositivos en cada maestro de red, en la práctica, el número óptimo puede ser menor dependiendo de la carga de comunicación y el rendimiento del maestro.
• Sensibilidad a EMC en Altas Velocidades: En versiones DP que operan a altas velocidades (como 12 Mbps), la red puede ser sensible a problemas relacionados con la compatibilidad electromagnética (EMC) y la conexión a tierra.
• Velocidad de PROFIBUS PA: La velocidad de 31.25 Kbps en PROFIBUS PA puede ser un factor limitante para aplicaciones que requieren respuestas muy rápidas.
• Dependencia de la Calidad del Cableado: El rendimiento y la fiabilidad de la red dependen en gran medida de la calidad y la correcta instalación del cableado.

Herramientas y Diagnóstico en PROFIBUS

La configuración y el mantenimiento de una red PROFIBUS requieren el uso de herramientas específicas:

Herramientas de Configuración

La configuración de PROFIBUS implica el uso de un software de configuración (herramienta de ingeniería). Este software, generalmente proporcionado por el fabricante del PLC o maestro de la red, permite a los usuarios:

• Programar dispositivos y establecer conexiones entre ellos.
• Cargar archivos GSD/EDD para definir las capacidades de los dispositivos esclavos.
• Configurar parámetros de comunicación y de los dispositivos.
• Realizar pruebas para mejorar la fiabilidad del sistema.

Además del software, se requieren cables PROFIBUS específicamente diseñados y conectores PROFIBUS adecuados para garantizar la integridad de la señal y la robustez física de las conexiones.

Herramientas de Diagnóstico

La detección y solución de problemas en una red PROFIBUS son facilitadas por diversas herramientas y técnicas:

• Software de Diagnóstico Integrado: Muchas herramientas de ingeniería PROFIBUS incluyen funcionalidades de diagnóstico que permiten monitorizar el estado de la red, identificar dispositivos no respondientes y analizar mensajes de error.
• Análisis de Tráfico: Herramientas especializadas pueden capturar y analizar el tráfico de datos en el bus, ayudando a identificar cuellos de botella, errores de comunicación o patrones de comportamiento anómalos.
• Indicadores LED en Dispositivos: Los dispositivos PROFIBUS suelen contar con indicadores LED que muestran el estado de la comunicación y la presencia de fallos.
• Parámetros de Calidad de Comunicación: PROFIBUS define parámetros de calidad de comunicación que pueden ser monitorizados para evaluar la salud de la red. Estos pueden incluir el tiempo de respuesta, la tasa de errores y la disponibilidad de los dispositivos.
• Troubleshooting: La resolución de problemas en una red PROFIBUS implica un enfoque sistemático, comenzando por la verificación de las conexiones físicas, la configuración de los dispositivos, el estado de los cables y la integridad de la señal.

PROFIBUS vs. PROFINET: Una Comparación Evolutiva

En el contexto de la evolución de las redes de comunicación industrial, es inevitable comparar PROFIBUS con su sucesor natural, PROFINET. Mientras que PROFIBUS se consolidó como un estándar robusto basado en RS-485 y MBP, PROFINET representa la migración hacia la Ethernet industrial.

• Base Tecnológica: PROFIBUS se basa en estándares de comunicación serial (RS-485 para DP, MBP para PA), mientras que PROFINET utiliza Ethernet TCP/IP.
• Velocidad: PROFINET ofrece velocidades considerablemente mayores que PROFIBUS, aprovechando las capacidades de Ethernet (100 Mbps, 1 Gbps y superiores).
• Arquitectura: PROFIBUS utiliza un modelo maestro-esclavo determinista. PROFINET, si bien puede emular comportamientos deterministas (con PROFINET IRT - Isochronous Real-Time), se basa en la arquitectura de red estándar de Ethernet.
• Integración: La integración de PROFINET con redes IT es más fluida debido a su base en TCP/IP. PROFIBUS, aunque estandarizado, requiere pasarelas o interfaces específicas para integrarse con redes IT.
• Enfoque: PROFIBUS DP se enfoca en la automatización discreta y el control rápido, mientras que PROFIBUS PA se orienta a la automatización de procesos. PROFINET es una solución más unificada que puede abordar ambos dominios con alta eficiencia.

A pesar de la llegada de PROFINET, PROFIBUS sigue siendo relevante debido a la vasta base instalada a nivel mundial. Para muchas aplicaciones existentes, la actualización a PROFINET podría implicar costos significativos de reemplazo de infraestructura. Por ello, la comprensión y el mantenimiento de sistemas PROFIBUS continúan siendo esenciales en la industria.

Conclusión Parcial: El Legado de PROFIBUS

PROFIBUS ha sido un motor de innovación en la automatización industrial, proporcionando una plataforma de comunicación fiable, eficiente y flexible. Su diseño estandarizado y abierto, junto con sus dos variantes principales (DP y PA), ha permitido su adopción en una amplia gama de aplicaciones. Aunque nuevas tecnologías como PROFINET están emergiendo, el legado de PROFIBUS perdura en la gran cantidad de instalaciones industriales que aún dependen de su robustez y eficacia probada. La comprensión profunda de PROFIBUS no solo es crucial para el mantenimiento y la optimización de los sistemas existentes, sino que también ofrece valiosas lecciones sobre los principios fundamentales de la comunicación industrial.
